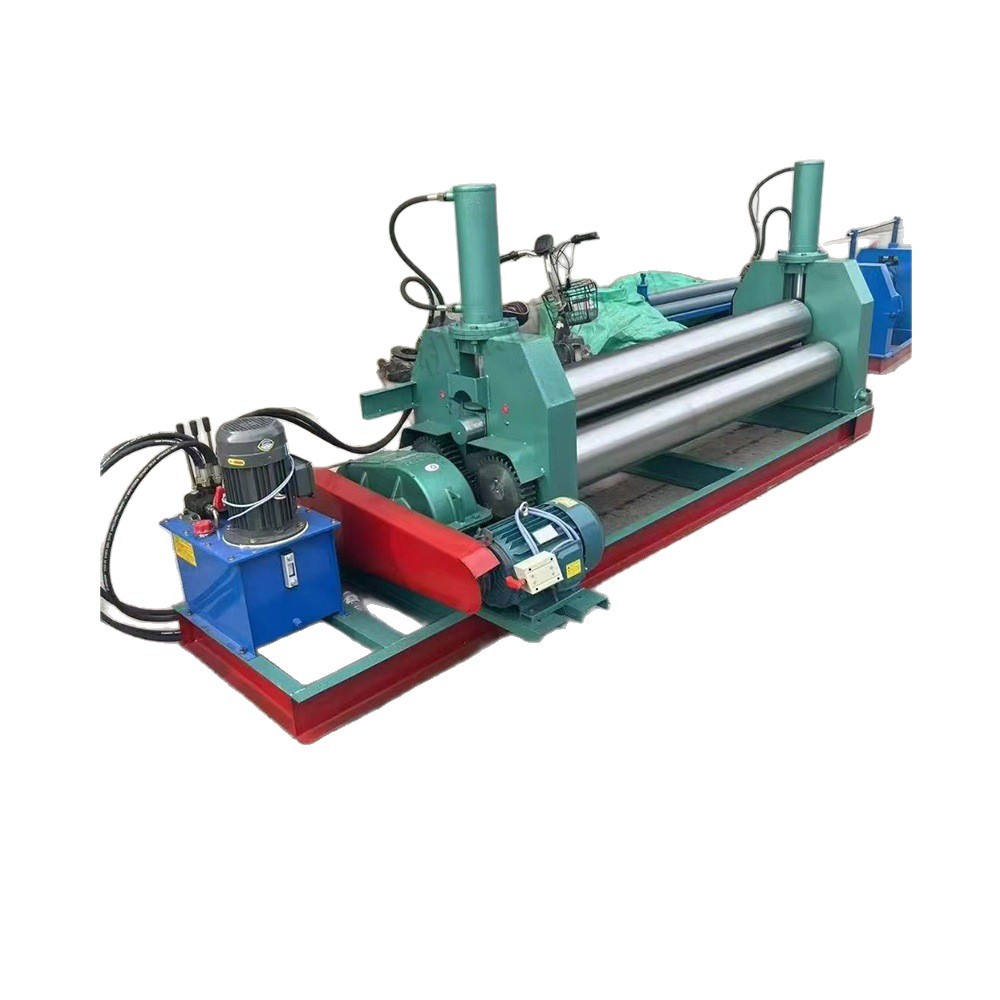

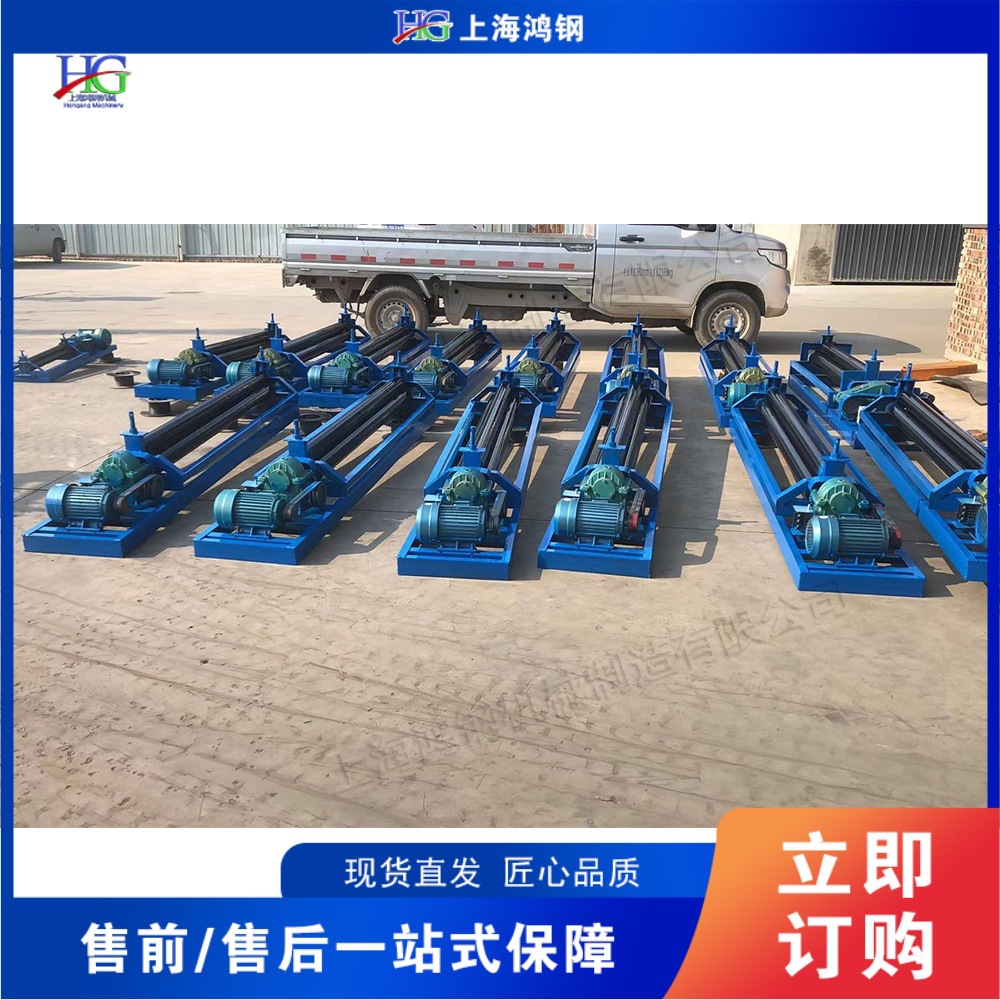

Электрическая прокатная машина для металлических листов, полностью автоматическая гидравлическая округляющая машина, трехвалковое оборудование для прокатки железных и стальных листов

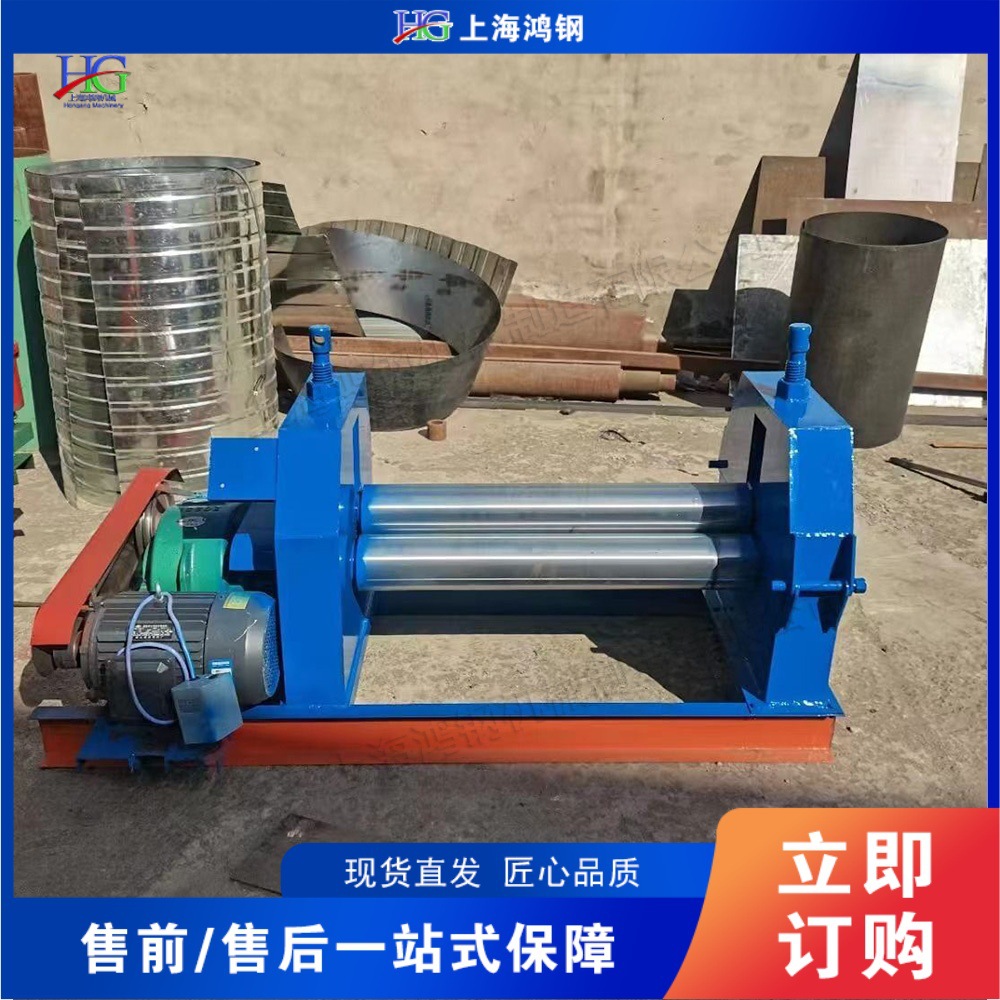

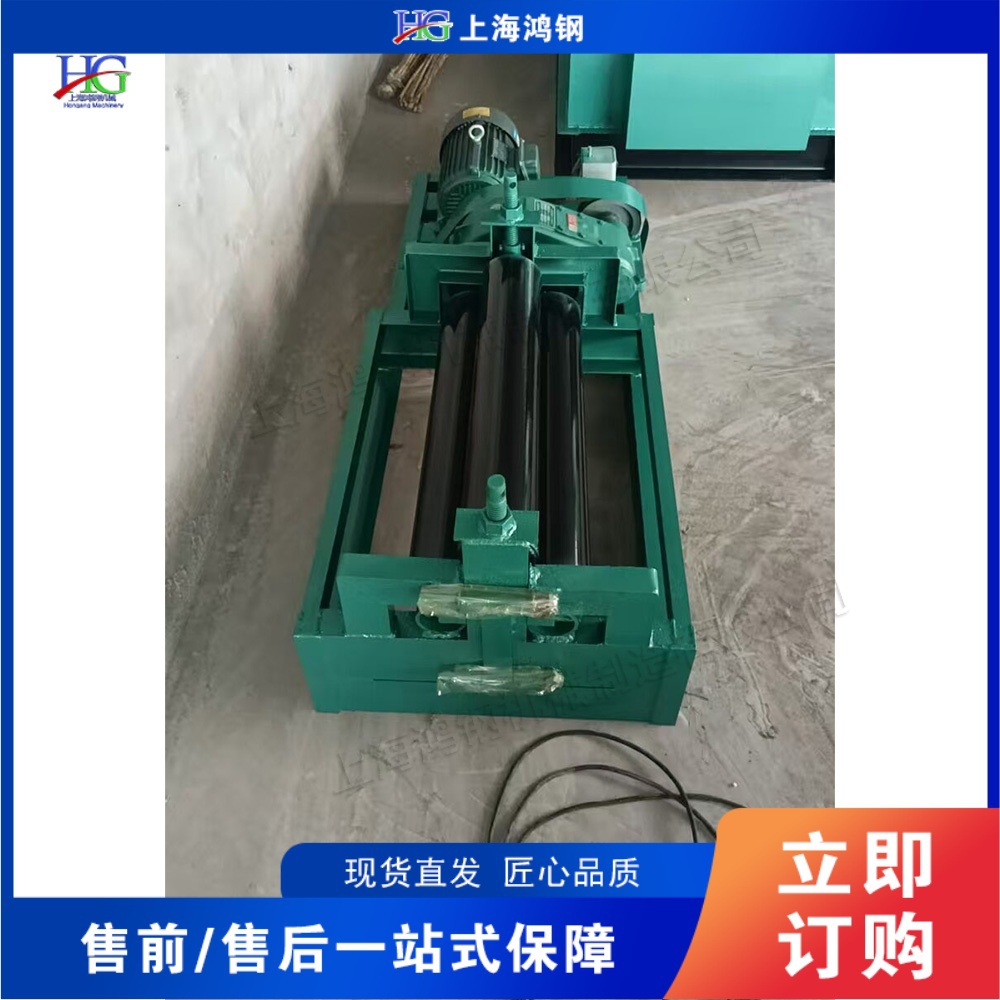

机械式三辊对称式卷板机性能特点：该机结构型式为三辊对称式，上辊在两下辊中央对称位置作垂直升降运动，通过丝杆丝母蜗杆传动而获得，两下辊作旋转运动，通过减速机的输出齿轮与下辊齿轮啮合，为卷制板材提供扭矩。该机缺点是板材端部需借助其它设备进行预弯。

规格从3*1250mm到 16*2500mm。可定制

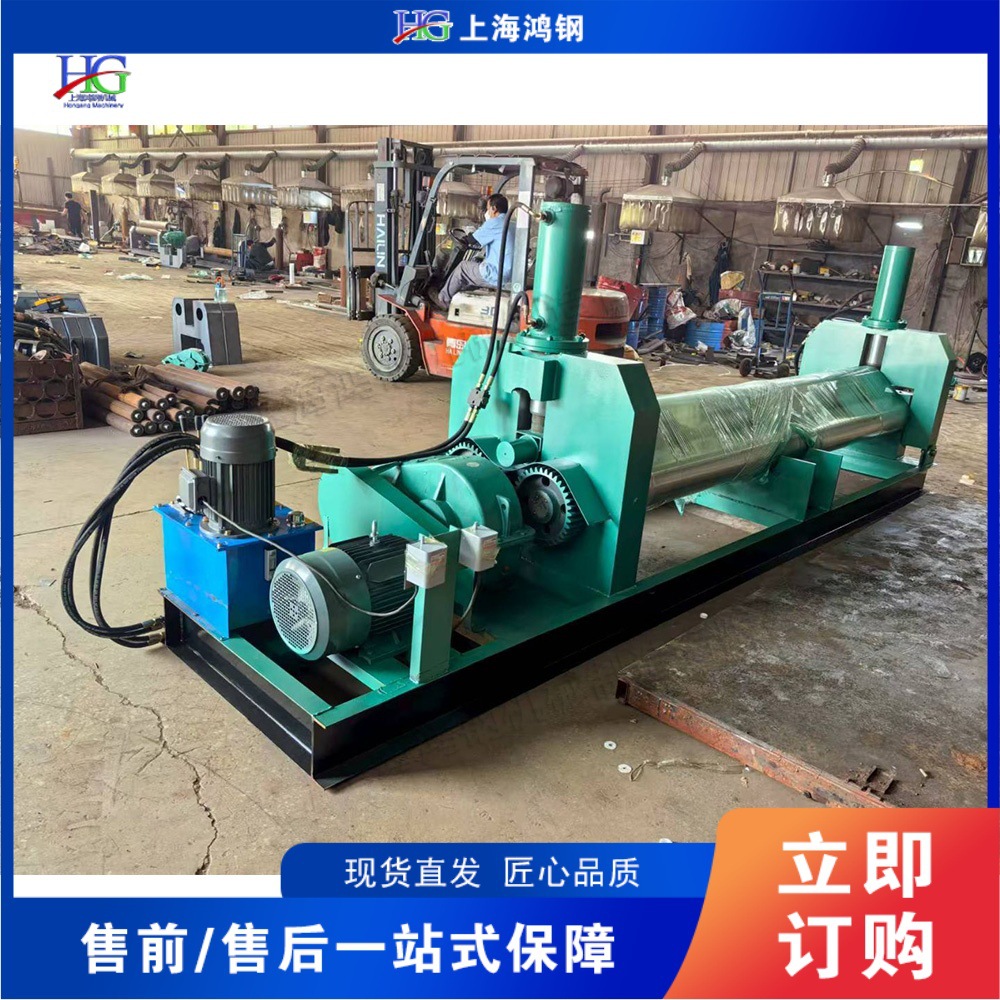

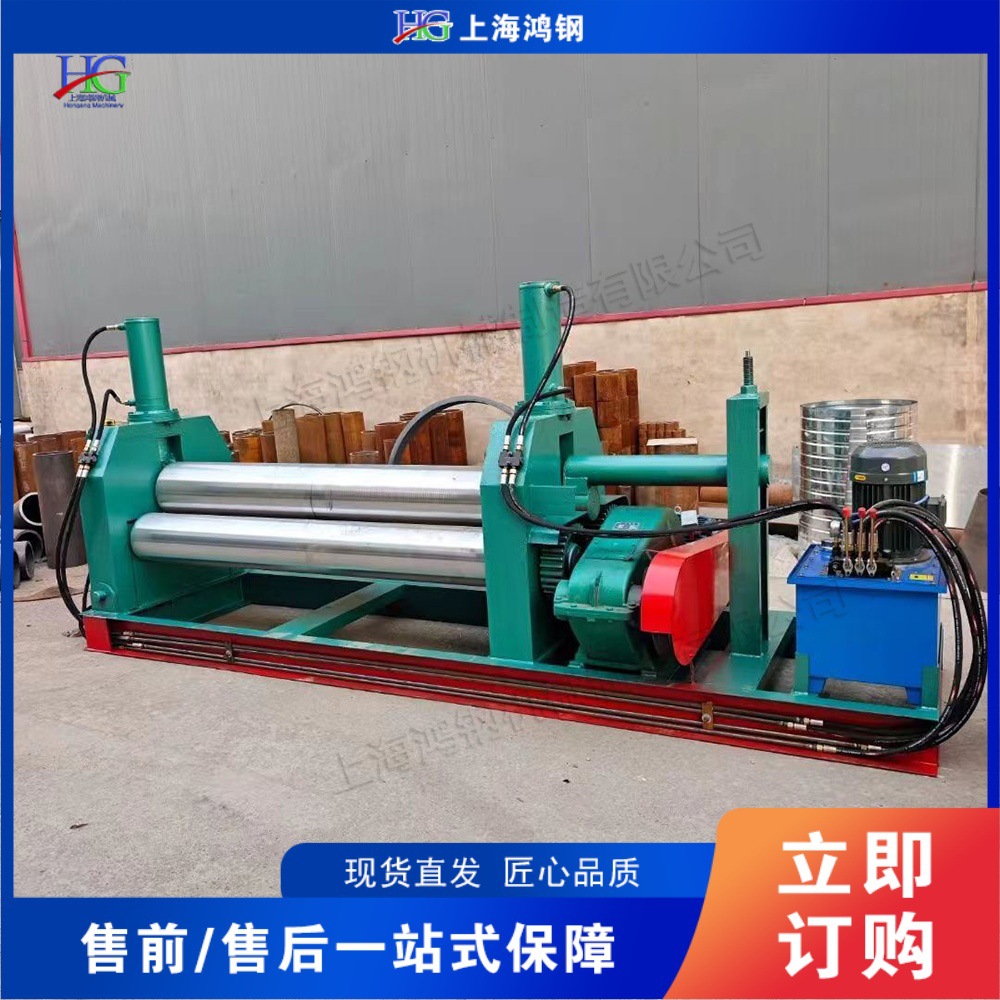

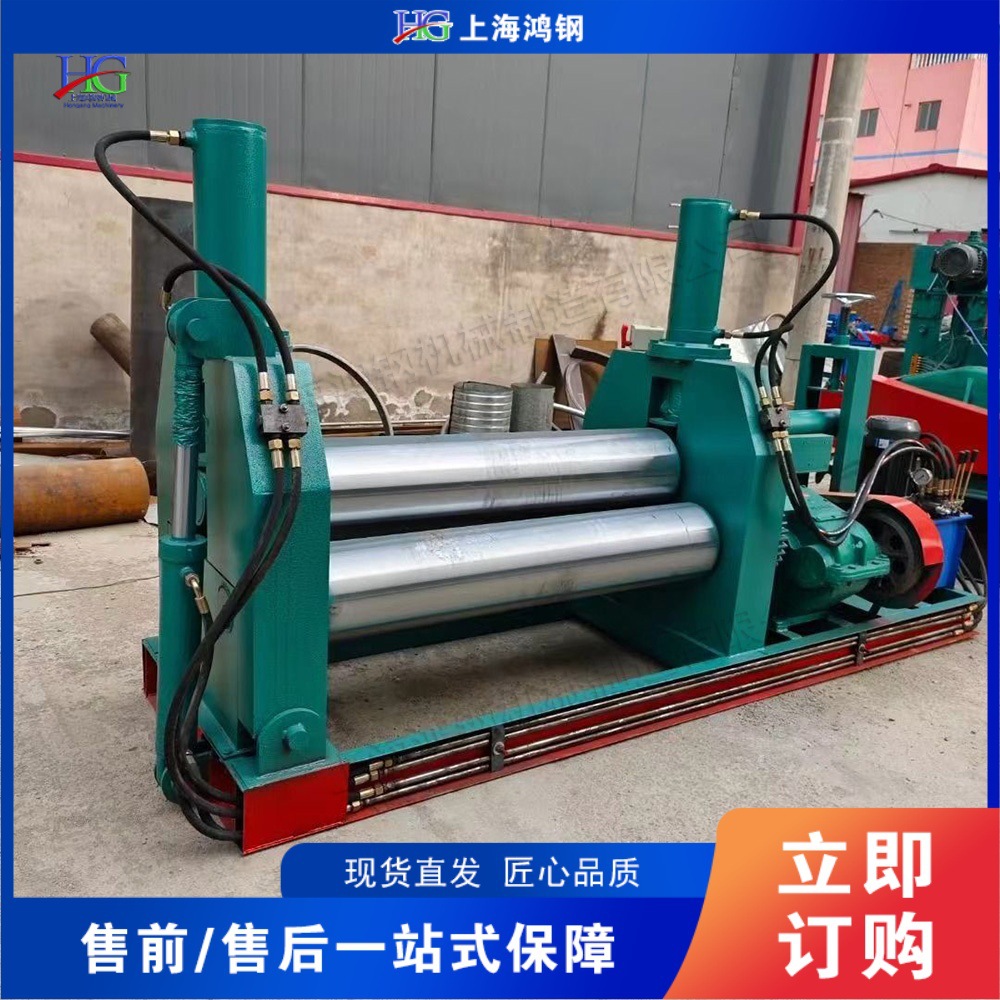

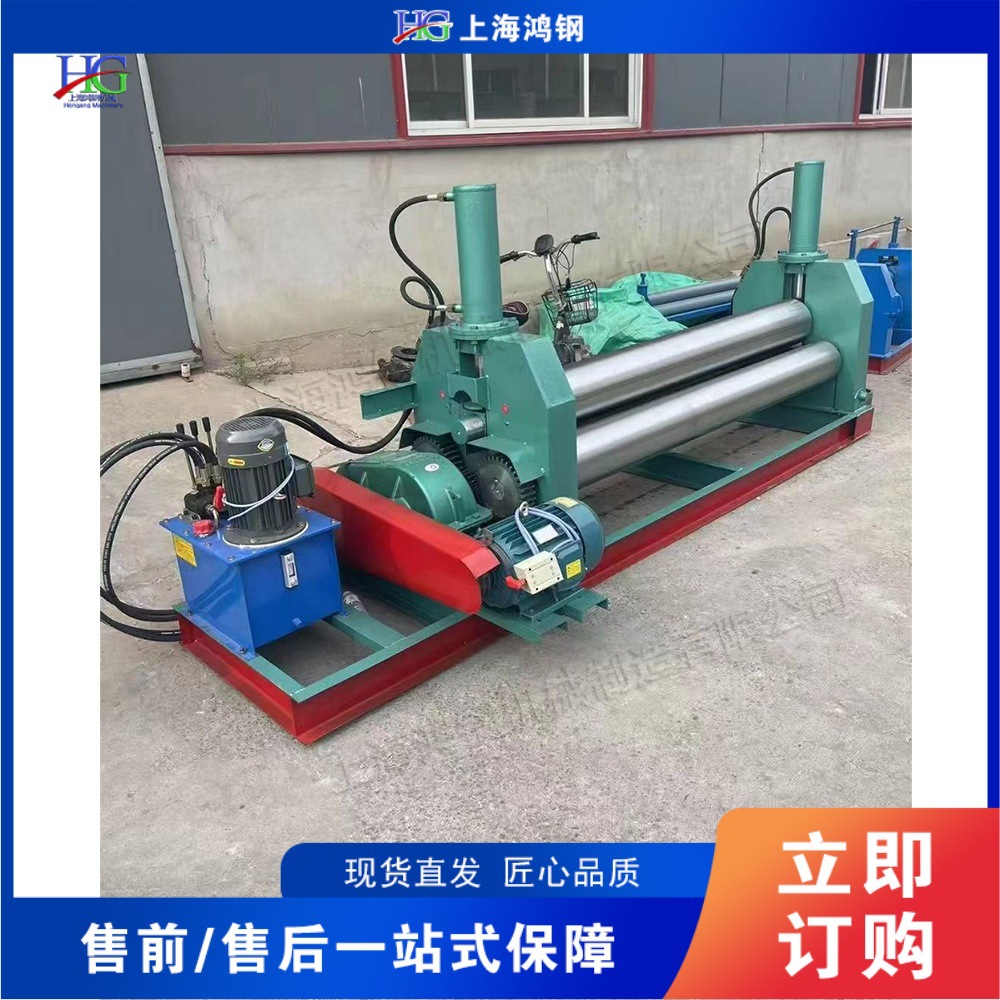

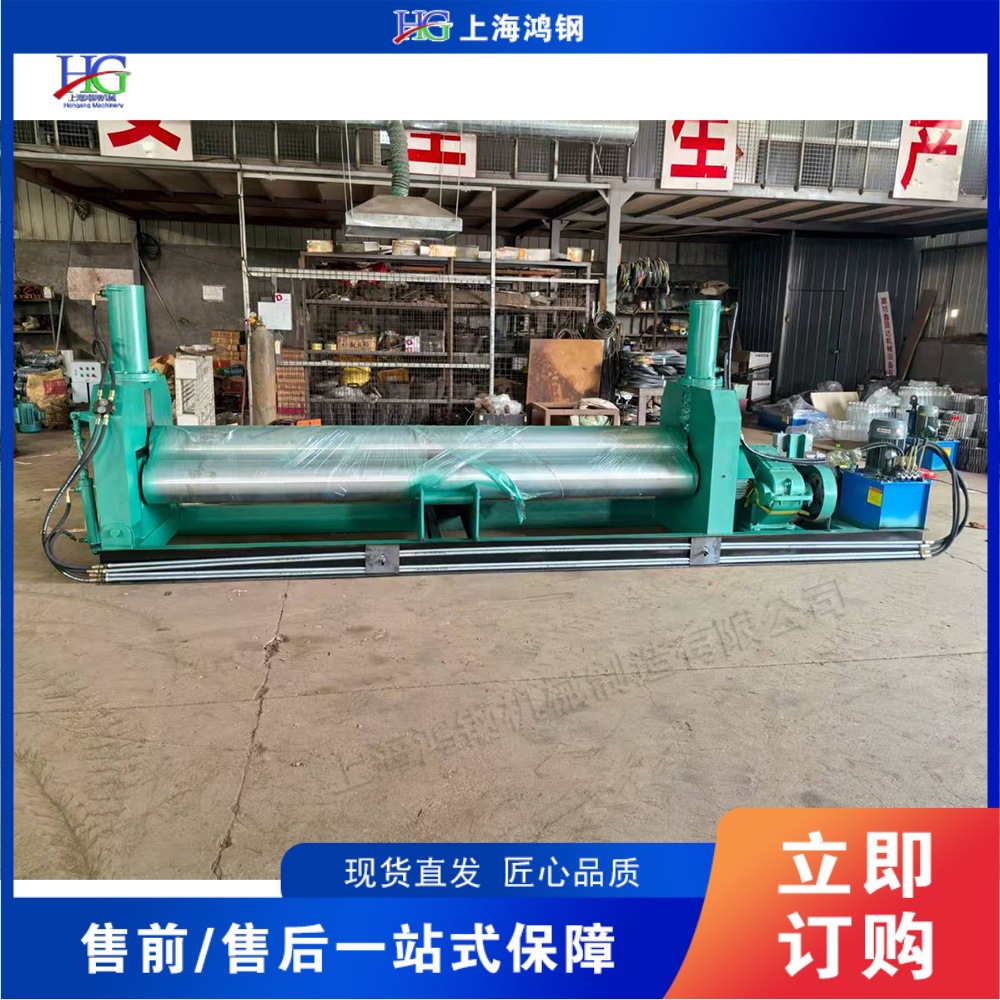

功能说明：三辊非对称式，上辊为主传动，下辊垂直升降运动，以便夹紧板材，并通过下辊齿轮与上辊齿轮啮合，同时作为主传动；边辊作倾升降运动，卷板，弯管，卷圆管，卷方管，法兰，角铁，钣金等功能，真正实现卷板机一机多用。结构紧凑，操作维修方便。
This is a three-roll asymmetric machine. The upper roll serves as the main drive. The lower roll moves vertically up and down to clamp plates, and meshes with the upper roll gear via its own gear to also act as the main drive. The side rolls perform tilting and lifting movements. It features multi-functional capabilities including plate rolling, pipe bending, round pipe rolling, square pipe rolling, flange forming, angle iron rolling, and sheet metal processing, truly achieving the versatility of one rolling machine for multiple applications. With a compact structure and easy operation and maintenance, it also supports customization.

型号	可卷厚度mm	可卷长度mm	zui小卷筒mm	电机功率kw	减速机	整机尺��mm	重量	轴加水泥
3*1250	3	1250	190mm	2.2	200	1800*600*650mm	280kg	133*10
3*1500	3	1500	190	2.2	200	2000*600*650	300	133*10
3*200	3	200	190	3	200	2800*600*650	560	133*10
4*1500	3	1500	240	4	250	2350*700*800	670	168*12
4*200	4	200	240	4	250	2850*700*800	780	168*14
4*2500	4	2500	320	4	250	3350*700*800	860	168*16
6*200	6	200	320	7.5	350	3200*900*900	1180	219*16/180*5
