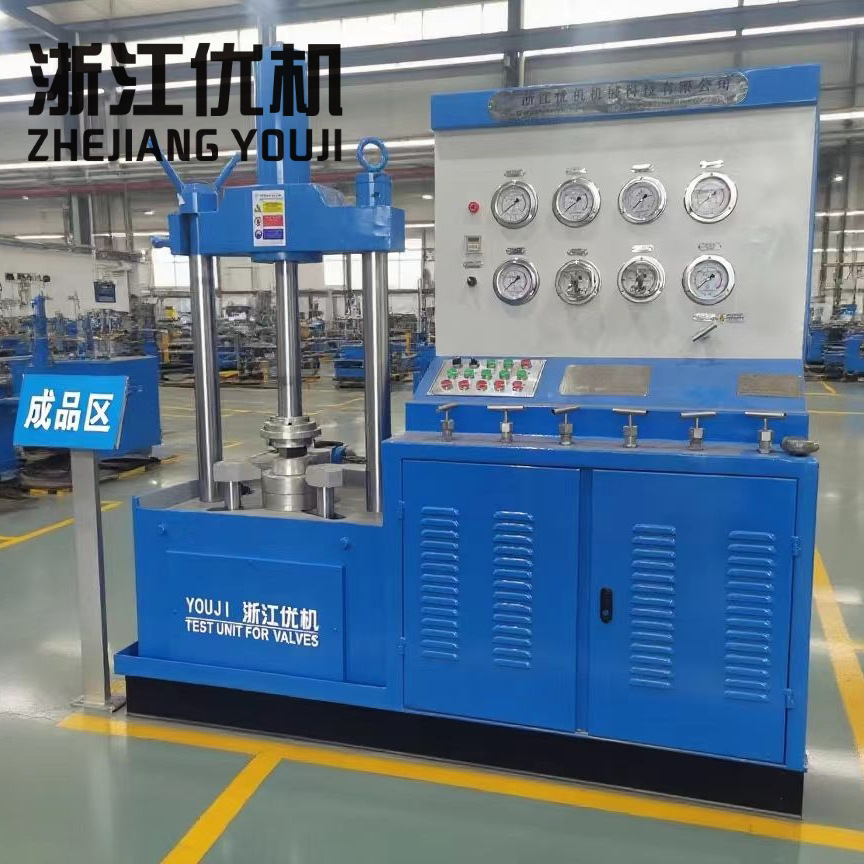

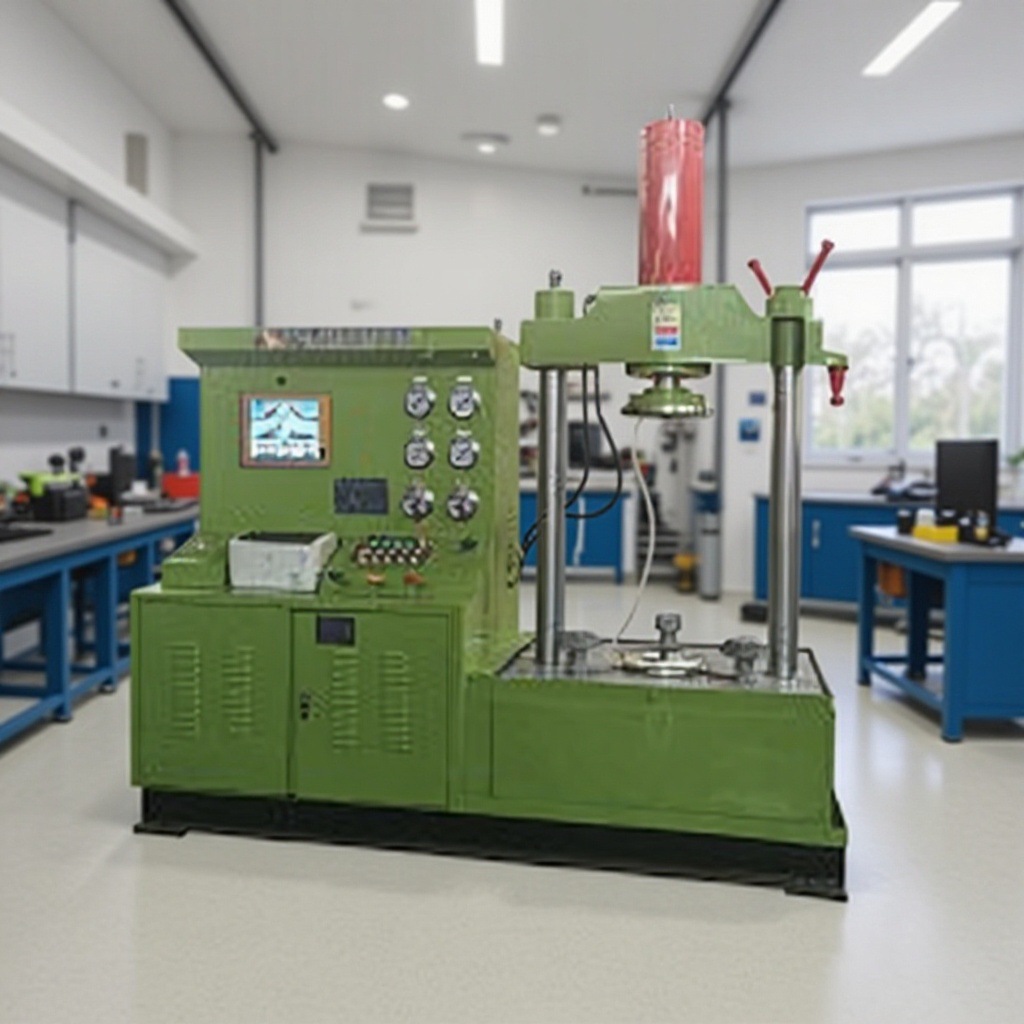

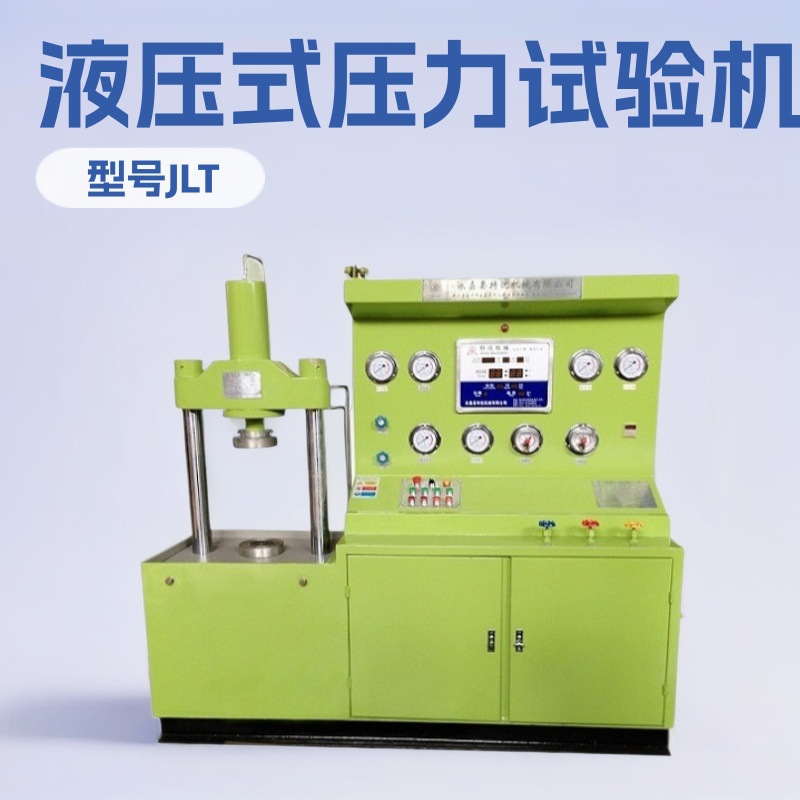

Вертикальный тестовый стенд для клапанов

概述
JLT型立式阀门液压测试台是我公司自主研发的新一代立式液压阀门测试台并拥有技术专利知识产权，专利号：ZL201610240324.1为解决广大使用单位如中石油、中石化、中海油、中国核电工程对阀门测试台的多类型选择使用需要，按照国家GB／T1 3927 — 92《通用阀门的压力试验》和 ZBJl6006 — 90《阀门的试验与检测》标准要求，设计制造立式阀门检测设备。本测试机、功能完善、结构灵巧、实用方便，适应各类高、中低压阀门及丝扣阀的密封强度等’性能的试验，本设备广泛用于阀门制造业和石油、石化、核电、化工等使用、阀门维修部门等单位的一种理想的阀门试验检测设备 ，主要试验阀门强度压力和阀门密封严密
工作原理及结构
JLT型测试台由活动夹爪与液压油缸顶压相结合方法进行各种类阀门性能试验，对被试阀门无附加影响测试结果的外力，符合国家标准规定的阀门检测要求。该机结构分为液压系统，电器控制系统，工作台夹紧装置及液动供动装置与液体介质贮存循环使用系统等组成。工作台夹紧装置由液压油缸直接驱动来实现，使各夹爪受力均匀，夹紧可靠，夹紧装置的经向移动功能由液压油缸牵引连杆组成，实现各夹爪径向同步移动工作。工作台夹紧装置上端设立活动横梁、主柱。由横梁上液压油缸顶压未实现各品种不同的阀门强度试验。该机具有水、气、油密封性能和强度性能的试验。本机采用以阀门法兰端面做密封定位，由工作台上的径向移动夹爪来控制被试阀门法兰大小尺寸，再由轴向夹爪压紧阀门法兰背面装夹方法，来实现测试各类通径大小不同阀门的密封试验。
