1000мм стеклянная решетчатая полоса Тип решетки Стеклянный отражающий кодовый диск Производитель Hongcheng

光栅条是一种重要的光学元件，以下是关于光栅条的详细解释：

1. 定义与结构：
   • 光栅条是由若干个形状大小一样、光学性能一致的透镜在一平面上按垂直方向顺序排列形成的。若干条光栅条按水平方向依次排列，就形成光栅板，通常称为光栅。
   • 光栅条通常用于数控机床的精密检测装置，是一种非接触式测量。它的工作基于光的干涉和衍射现象，利用透射光或反射光进行衍射，产生特定的光学效果。
2. 种类与用途：
   • 按形状可分为圆光栅和长光栅。圆光栅用于角位移的检测，长光栅用于直线位移的检测。
   • 光栅条在多种设备中都有应用，如海德汉光栅尺、惠普打印机、UV平板打印机等。它们被用于确保设备的精确性和稳定性。
3. 工作原理：
   • 当光线通过光栅时，会发生干涉和衍射现象。这些现象是由光栅的刻线间距和形状控制的，从而产生特定的光学效果。
   • 干涉现象发生在入射光线垂直于光栅表面时，由于光栅的刻线间距非常小，光线通过相邻刻线所经过的光程差非常接近，使得光线发生干涉现象。
   • 衍射现象发生在入射光线与光栅表面成一定的角度时，光线通过光栅的刻线时发生偏折和扩散。

总结：光栅条是制作立体图像和进行精密测量时所用的一种重要光学元件。它通过光的干涉和衍射现象产生特定的光学效果，被广泛应用于数控机床、打印机、喷绘机等设备中。不同品牌、型号和用途的光栅条在价格上存在差异，市场上有多家供应商提供此类产品。

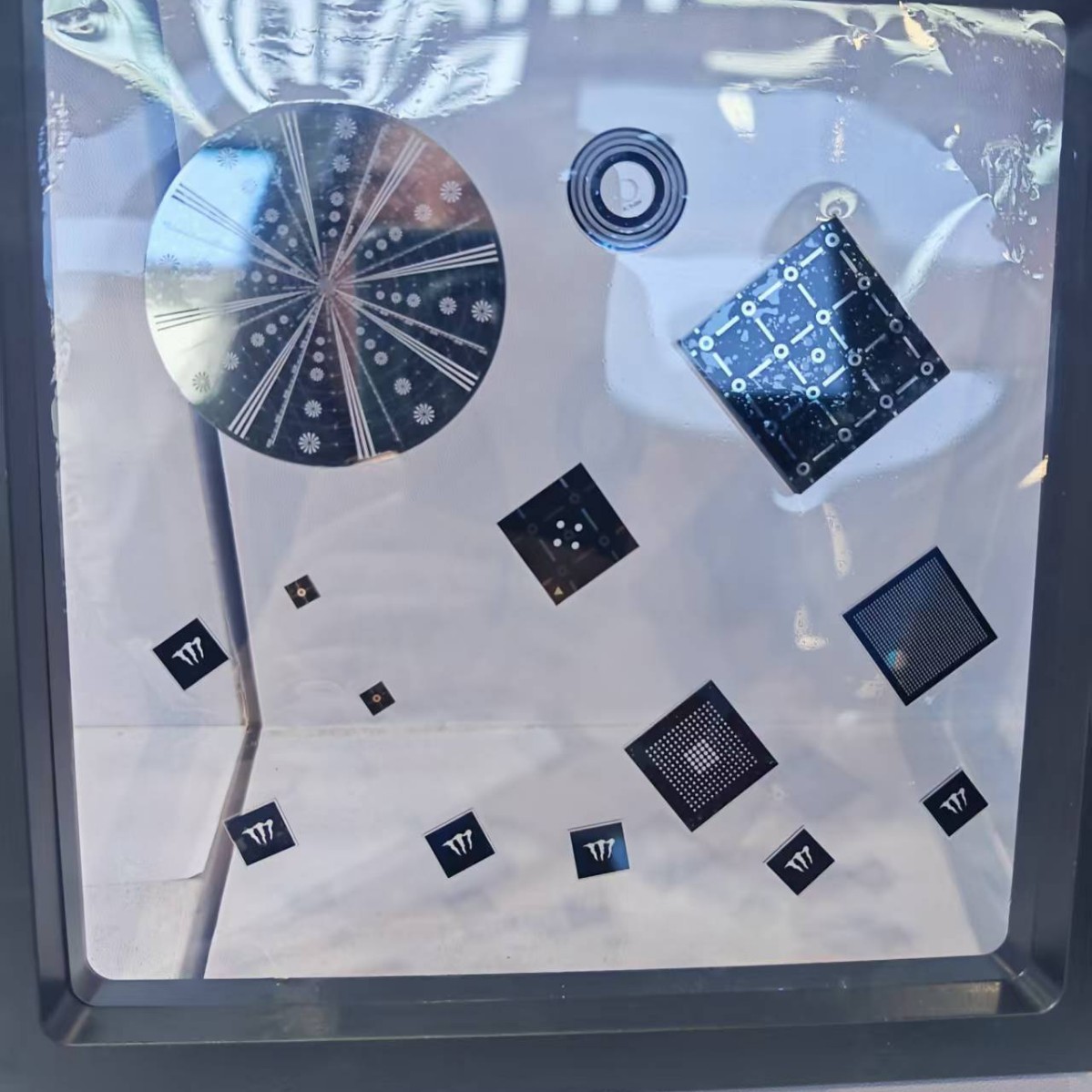

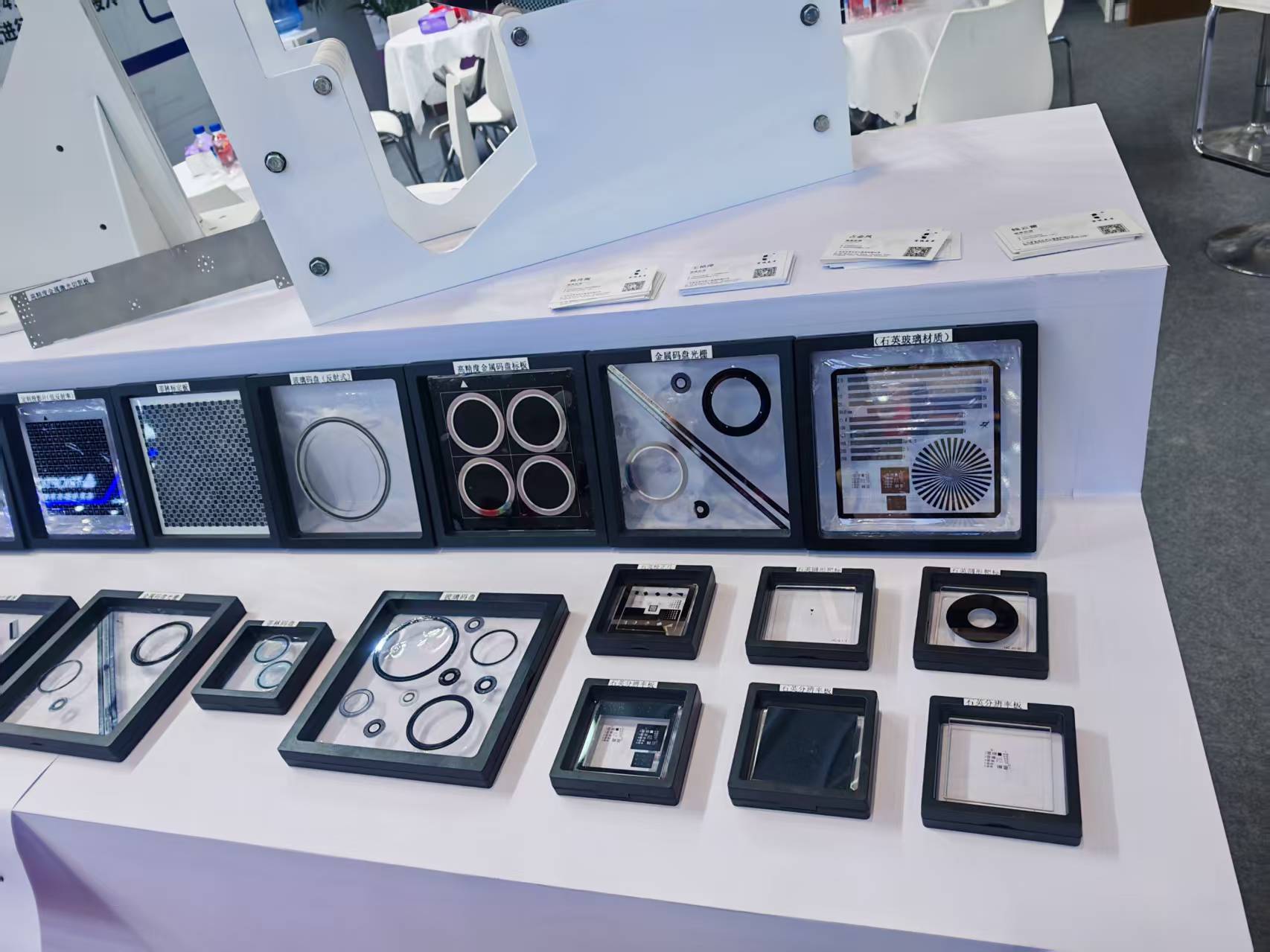

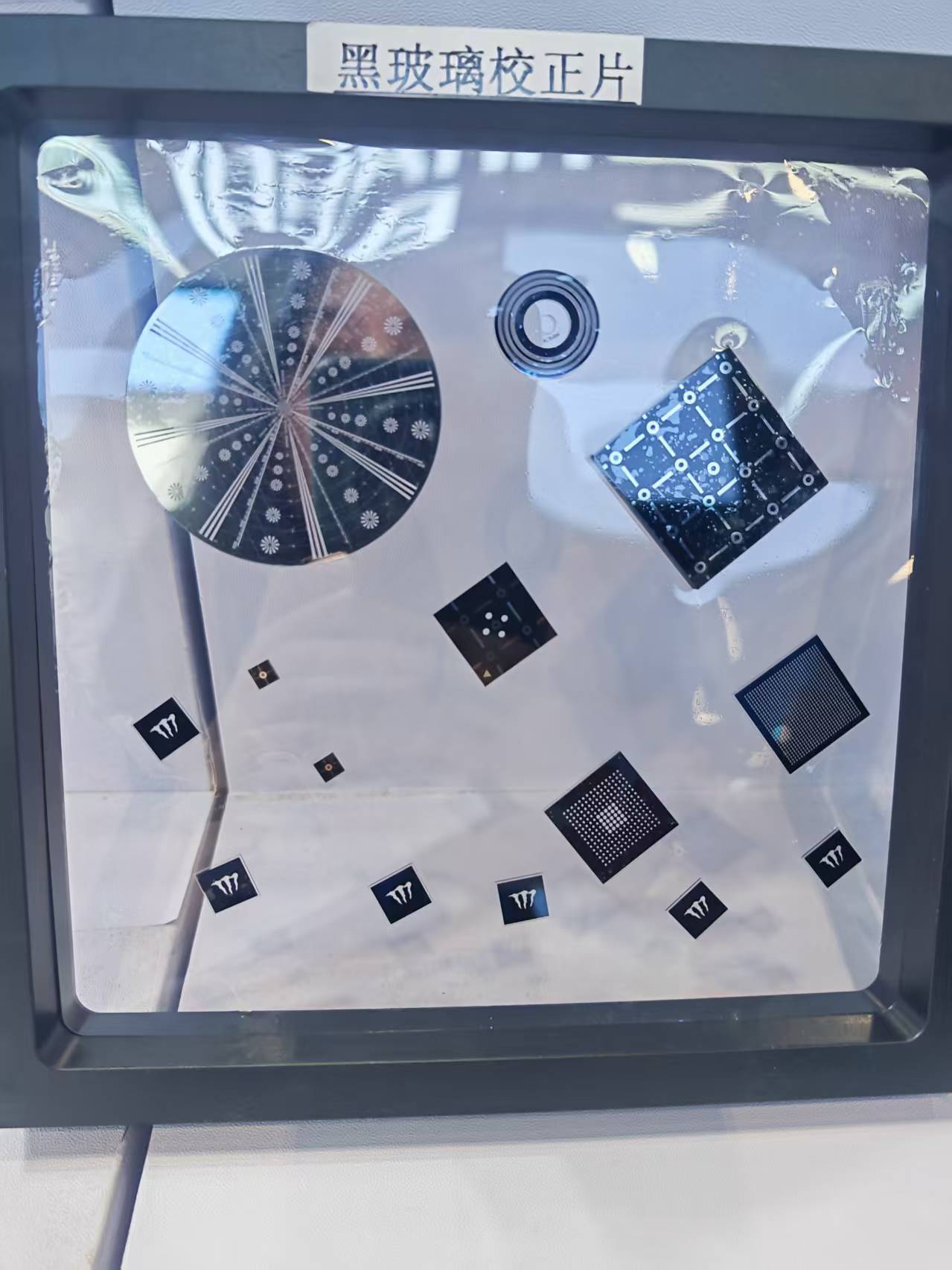

厂家供应 玻璃码盘 精密蚀刻供应  环形边抛亮 出口国外
产品详细描述：
编码器码盘的应用：光电编码器是一种通过光电转换将输出轴上的机械几何位移量转换成脉冲或数字量的传感器。这是目前应用最多的传感器， 光电编码器是由码盘（光栅盘）和光电检测装置组成。码盘（光栅盘）是在一定直径的圆板上等分地开通若干个长方形孔。由于光电码盘与电动机同轴，电动机旋转时，码盘（光栅盘）与电动机同速旋转，经发光二极管等电子元件组成的检测装置检测输出若干脉冲信号，其原理是通过计算每秒光电编码器输出脉冲的个数就能反映当前电动机的转速。此外，为判断旋转方向，码盘还可提供相位相差90o的两路脉冲信号。
编码器码盘的材料有玻璃、金属、菲林：玻璃码盘是在玻璃镀铬面上腐蚀出明暗码道，其热稳定性好，精度高，易碎，成本高；金属码盘直接以通和不通刻线，不易碎，但由于金属不易腐蚀，易形变，精度就有限制，其热稳定性就要比玻璃的差一个数量级；塑料码盘是经济型的，其成本低，不易碎和变形，但精度、热稳定性、寿命均要差一些。

一、低开模费
二、能实现金属的半刻。
三、极高的精密度，产品精度尺寸公差可达到+/-0.01MM(根据产品材料厚度）
四、复杂外形产品均可一次性成型
五、没有毛刺，压点，产品不变形，无缺口，无脏污
六、厚薄材料都可以一样可以加工
1024线对  2400线对  3600线对 500线对
