433Mhz маленькая антенна Pepper 5см короткая Sma Male для Wifi / Gprs / 3g / 4Ggsm

433MHZ小辣椒5CM短天线SMA公头华为WIFI/GPRS/3G/4G中兴GSM天线

产品信息：

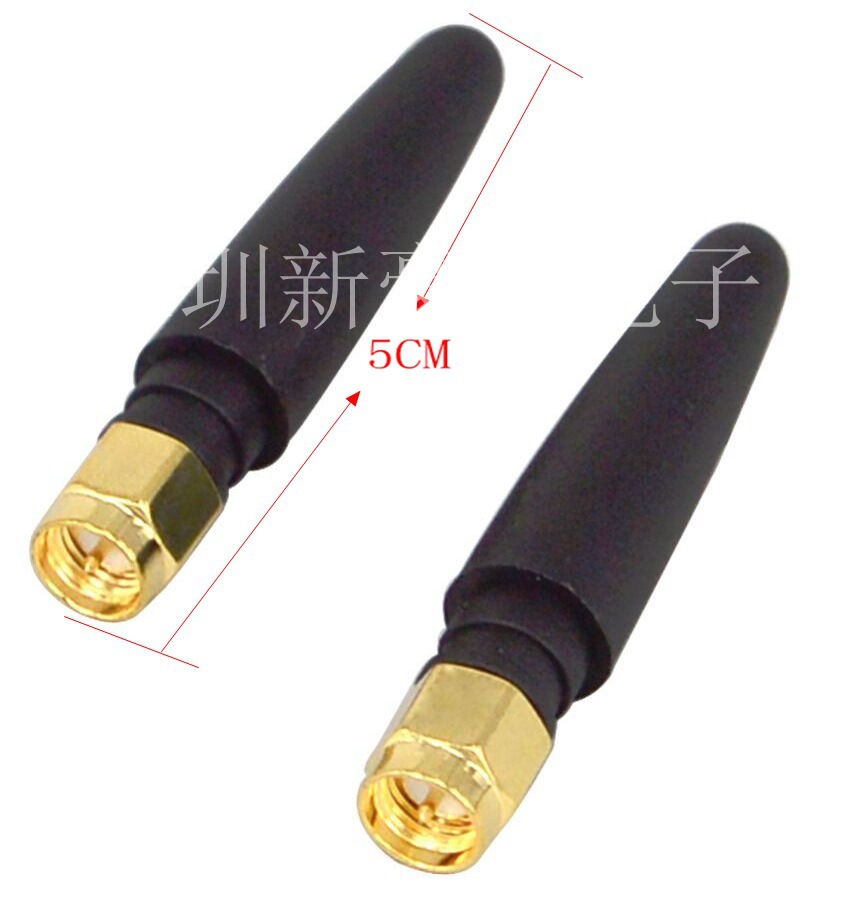

型号：5CM胶棒天线

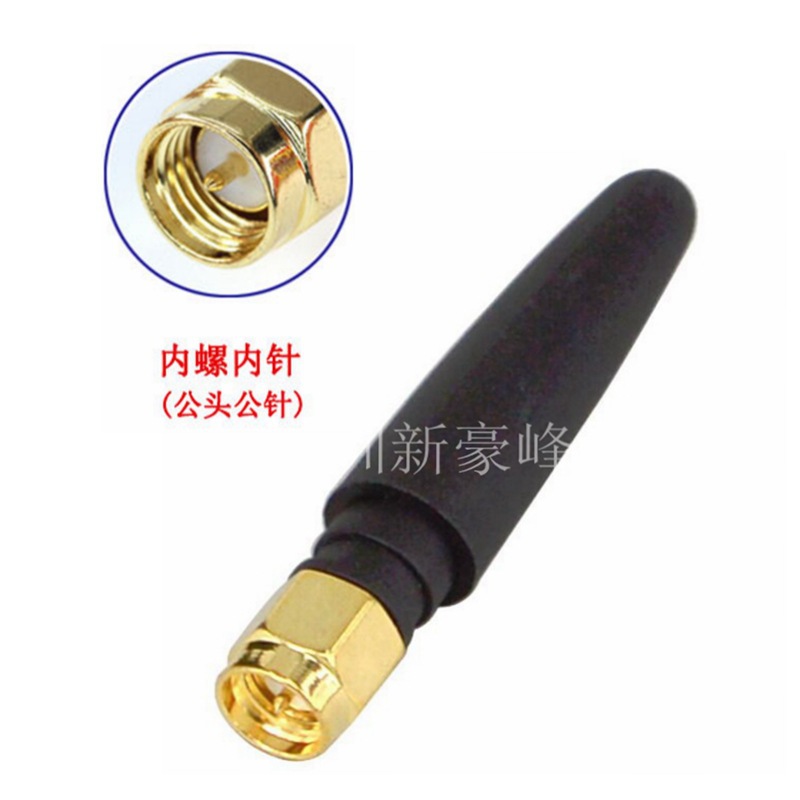

接口：SMA直公头

增益:3dbi

应用：延长 转接 连接信号

频率：433/800-1900/700-2700MHz

阻抗：50欧姆

驻波比：≤1.5

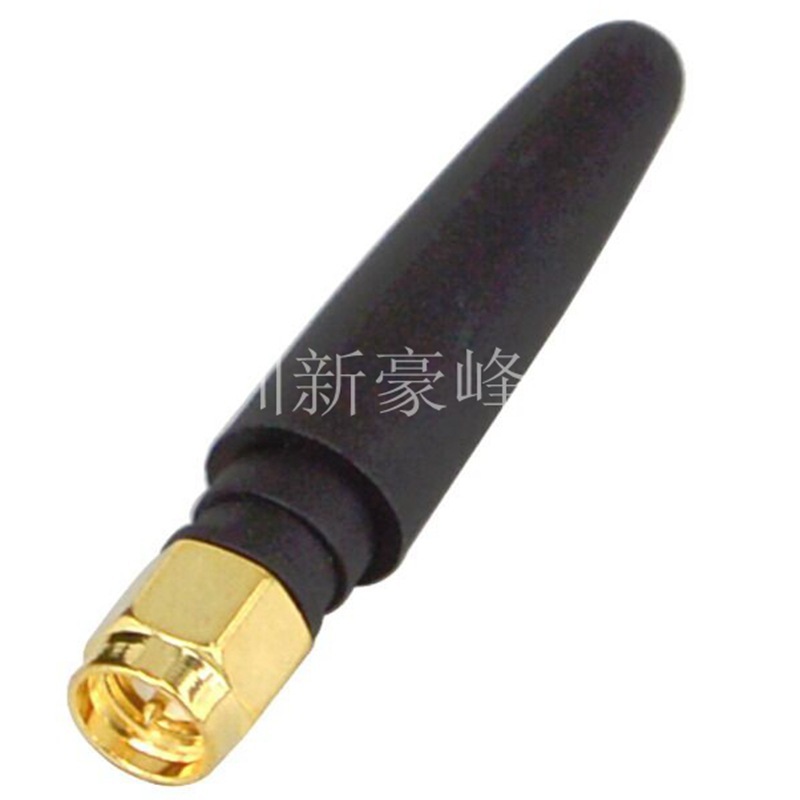

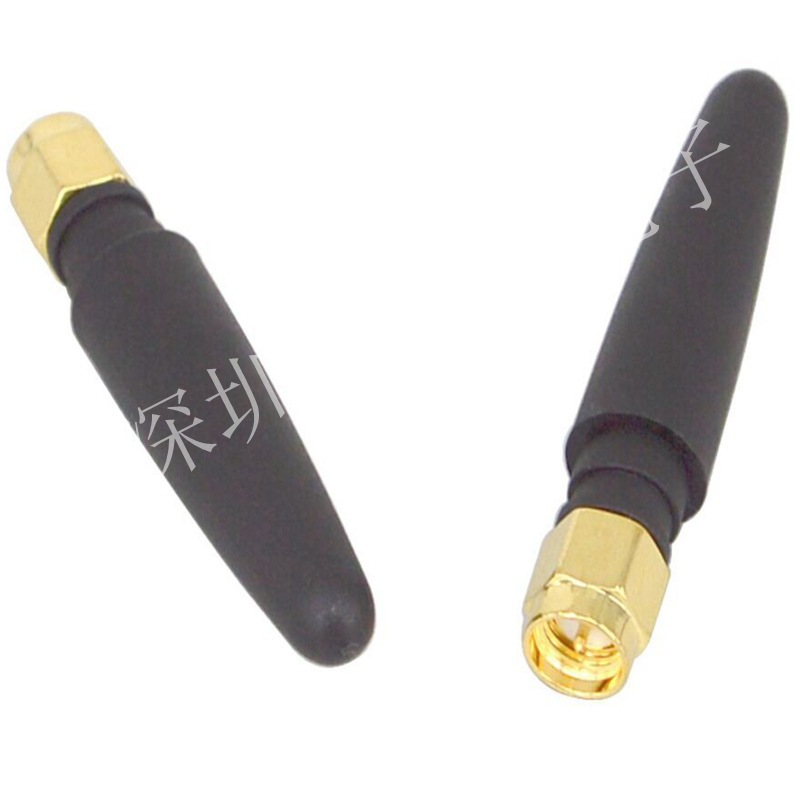

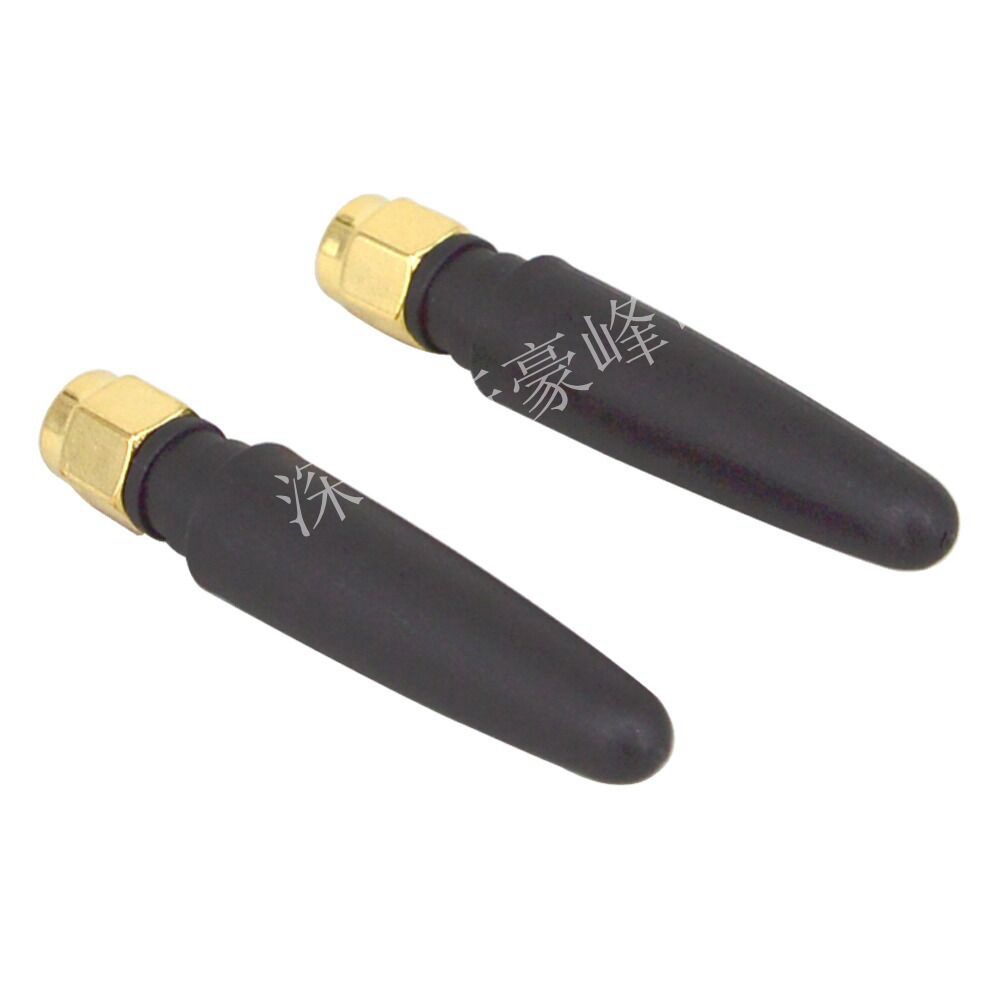

                                                                   产品展示

产品特点：SMA系列同轴连接器
SMA系列产品是一种应用广泛的小型螺纹连接的同轴连接器，它具有频带宽、性能优、高可靠、寿命长的特点。适用于微波设备和数字通信系统的射频回路中连接射频电缆或微带线

温度范围：Temp.range -65～+165°C (PE Cable -40～+85°C)
振 动：Vibration MIL-STD-202,Method 213
特性阻抗：Impedance 50Ω
频率范围：Frequency Range DC～12.4GHz(半刚电缆 0～18GHz)
工作电压：Working Voltage 335V max (有效值)
耐 压：Withstand Voltage 1000V rms (海平面最小值)
接触电阻：Contact resistance
内导体之间：Center Contact ≤ 3 mΩ
外导体之间：Outer Contact ≤ 2 mΩ
绝缘电阻：Insulation resistance ≥ 5000 MΩ
插入损耗：Insertion loss ≤0.15 dB/6GHz
电压驻波比： VSWR 直式:Straight 软电缆 ≤1.10+0.002f 半刚电缆 ≤1.05+0.001f
弯式 Right angle 软电缆 ≤1.20+0.003f 半刚电缆 ≤1.10+0.001f
耐用性：Durability(mating) ≥500次（cycles）
材料与涂覆 MATERIAL & PLATING
壳体 shell 黄铜 brass 镀硬金 gold plated
插针 contact pin 黄铜 brass 镀硬金 gold plated
插孔 socket 铍青铜 beryllium 镀硬金 gold plated
弹性接触件elastic contact 铍青铜 beryllium 镀硬金 gold plated
绝缘体 insulator 聚四氟乙烯 PTFE
压接套 crimp ferrule 铜合金 copper alloy 镀镍或镀金 nickel or gold plated
o型密封件o-ring sealing 硅橡胶6146 silastic

相关产品转接示意图




         公司介绍

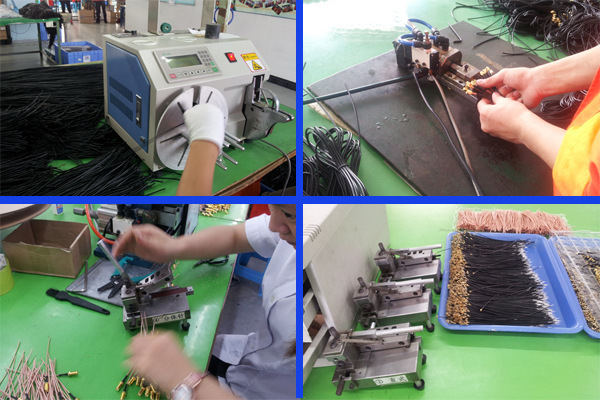

深圳市新豪峰电子电器是一家专业专注射频连接技术的企业,是国内为数不多集连接器，线束馈线加工，天线一体的企业之一。在江苏有生产及研究基础大规模生产基地,现已拥有60台精密车床、近40台数控机床等生产加工设备。公司已实现了电脑网络化的ERP管理，2001年通过IS09001：2000质量体系认证。

 公司生产经营的射频同轴连接器有近30个系列、2000个品种，主要产品有国际通用型的SMA、SMB、SMC、MCX、MMCX、SSMA、SSMB、SSMC、BNC、TNC、N型系列产品，均符合IEC169、MIL-C-39012、DIN技术标准。符合GB、SJ标准的L6、Q6、L8、L10、L12、L16、SL16、L9、Q9、TAC、FL10等射频连接器及各种类型的转接器、阻抗变换器、衰减器、固定负载、馈线连接器等。及315/433MHZ、2.4G、4G、5.8G、GSM/GPRS天线、WIFI、WIMAX天线、无线网络设备、无线路由器、仪器仪表、安全防护、计算机/外围设备等.
