系统概述

综合布线系统的建设是一个综合的、统一的信息系统工程，需满足当前和将来网络通讯技术的发展，实现语音、数据和图像信息的传输，实现系统灵活性和连贯性，是建筑物或建筑群内信息传输的介质，是基本传输通道。

传输介质的选择：

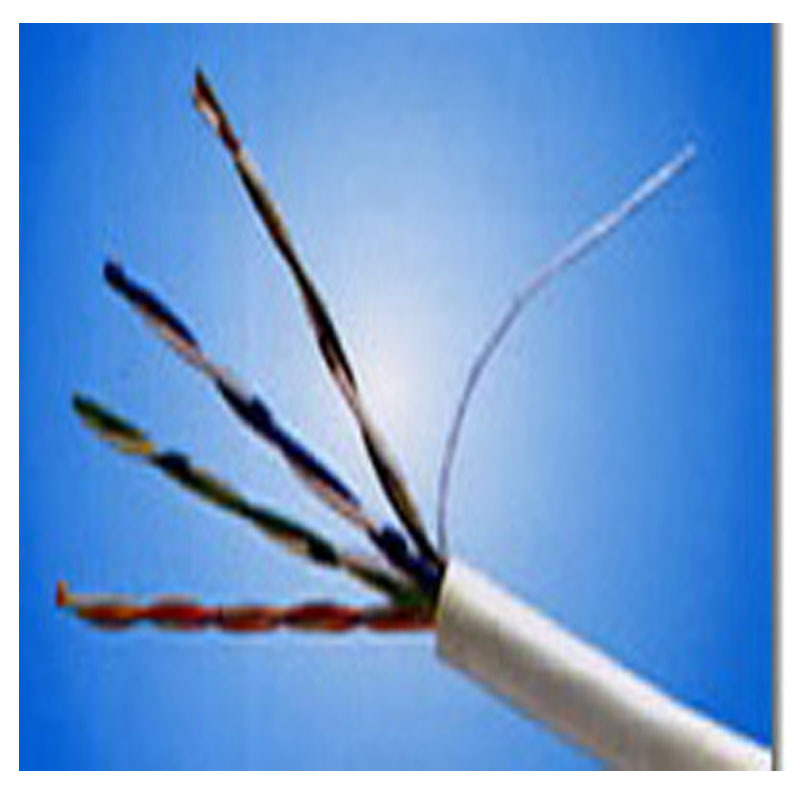

n  数据/语音水平线缆---超五类非屏蔽双绞线；

n  数据主干---室内、外多模光缆、单模光缆；

n  语音主干---室内、外三类大对数通信电缆。

2.2系统范围

本方案中设计范围包括以下几部分：

综合布线系统：共计   个网络信息点和   个电话信息点。

2.3系统功能

综合布线系统是信息的传输系统。它将话音和数据通信设备、交换机设备、信息管理系统及设备控制系统、安全系统彼此相连，也使这些设备与外部通信网络相连接。它包括建筑物到外部网络或电话局线路上的连线、与工作区的话音或数据终端之间的所有电缆及相关联连接的管理。

网络设备选型原则与建议

采用主流产品，应避免异构品牌组网

本次布线方案，选用国内知名品牌的FGT公司的布线产品。

FGT品牌的布线产品作为国内市场占有率较高的品牌，技术力量先进，产品稳定，布线产品种类齐全，产品具有向下兼容、更新快的特点，保护用户投资。

2.4系统选择:

根据应用的特点,选择满足应用条件的性能价格比最佳的系统产品。

2.5工程施工

需要完善的施工设计图纸,有经验的工程施工队,严格的质量控制管理措施,明晰的施工进展计划,高质量地完成工程施工。

2.6系统验收

在系统施工完成之后,需要对工程作全面的验收测试,测试应明确测试程序、测试方法、测试设备、测试参数、结果确认和质量保证体系申请等环节。

2.7文档说明

文档是用户日后应用和维护布线系统的重要依据,完整的文档系统应包括施工图纸、施工记录、测试报告、产品说明、接线代码和标识等。

2.8系统培训

除由厂商提供的产品培训之外,工程承包商应对工程的应用和维护向用户方技术人员作出详尽的解释,并指导其在现场操作。

本方案建议书将根据应用的特点,围绕上述六个方面的原则,结合布线系统的设计原理和标准阐述我们的构思。

2.4设计标准

1布线系统标准的比较

智能建筑已经形成一种新的产业，作为其基础的综合布线系统早已制定出相应的标准，目前最具权威性的标准有二个：一个是ISO11801标准，另一个是EIA/TIA568A标准。ISO11801标准是由国际标准化组织颁布的综合布线系统国际标准，EIA/TIA568A标准是由美国电子工业协会和电气工业协会颁布的综合布线系统国家标准。

 这两个标准在规范布线系统设计原理方面是相同的，但在适用的范围和技术指标方面却有所不同，具体介绍如下：

标准规范了布线系统设计的四个方面的要求，这四个方面是：

1.系统设计所选择的传输介质必需符合标准规定，但两个标准对传输介质的适用范围的定义有所区别。ISO11801标准既适用于屏蔽系统又适用于非屏蔽系统，也适用于光纤布线系统，而EIA/TIA-568A标准则只适用于非屏蔽系统和光纤布线系统。如下表所示：





 一般认为,屏蔽系统在电磁辐射和抗干扰性方面要优于非屏屏蔽系统,它关系到系统的安全和人员的健康.在我国由于屏蔽系统的造价较高，且安装较为复杂，一般只用在比较特殊的场合如：保密性要求比较高的地方或者是电磁环境较为复杂的单位。

2.系统的端接配件与所选择的传输介质必需匹配,同时接口必需一致,ISO11801标准和EIA/TIA-568A标准有如下区别(表2.)：



表2.



传输介质	ISO/IEC 11801	EIA/TIA 568A
3类UTP	3类非屏蔽双绞线RJ11或RJ45	3类非屏蔽双绞线RJ11或RJ45
5类UTP	5类非屏蔽双绞线RJ45	5类非屏蔽双绞线RJ45
5类STP	5类屏蔽双绞线	5类屏蔽双绞线
超5类UTP	无定义	无定义
62.5/125多模光纤	ST或SC	ST







在接口的定义和要求方面:



ISO11801标准指出3类的双绞线不能与其类型不相符的端接类型相连结，以避免造成阻抗不匹配。



ISO11801标准强调屏蔽系统的优点而EIA/TIA568A标准则没有。



在光纤传输方面，ISO11801推荐SC接口优先于ST接口。



 3、ISO11801和EIA/TIA568A都对系统结构作了规定，它包括以下七个子系统：



工作区子系统（WORK AREA SUBSYSTEM）：



由终端设备到信息插座的连线（或软线）组成，它包括：连接器、连接跳线、信息插座；信息插座有墙上型、地上型、桌上型等多种；标准有：RJ-45、RJ-11及单、双、多口等结构。

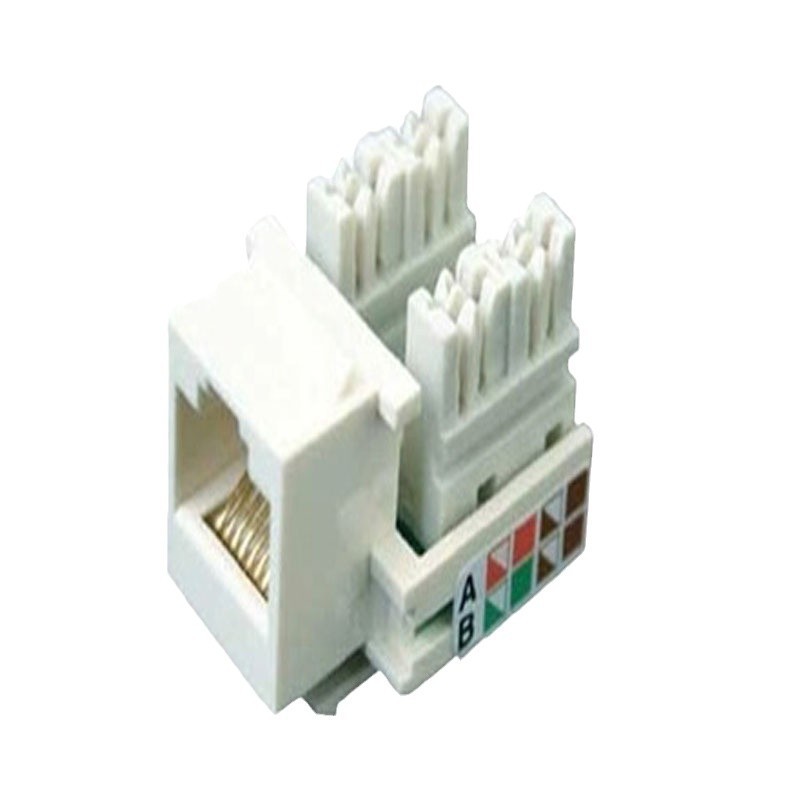

品牌	安普	型号	24	规格	24口
工艺	组装	插拔次数	50（次）	适用线缆类型	5类
回波损耗	50（dB）
