Тестовый стенд с одним гидравлическим столбом заводское производство

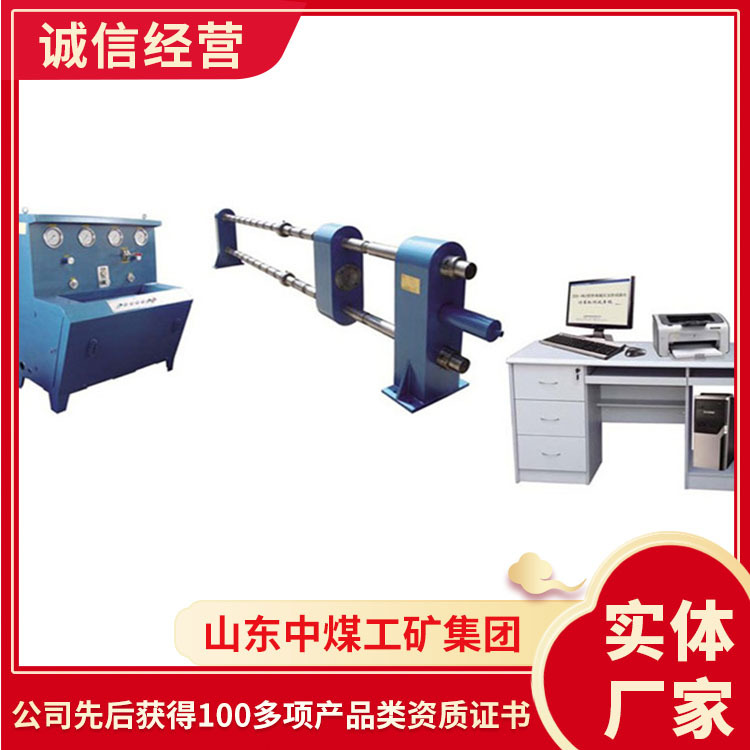

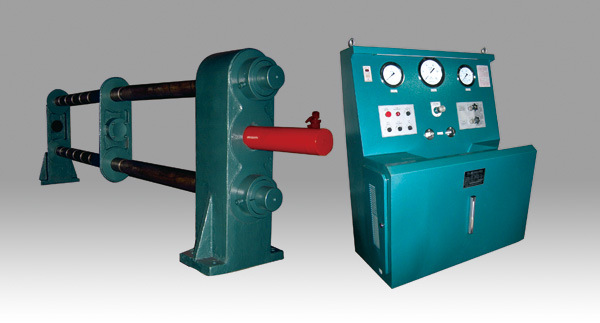

单体液压支柱试验台产品介绍

单体液压支柱试验台依据中华人民共和国煤炭行业标准《MT112.1.-2006矿用单体液压支柱》的标准进行设计，是矿用单体液压支柱的专用试验设备和检测设备，能够完成各种型号的单体液压支柱生产验收和日常维修的调试、试验工作，同时还可以实现各种液压元件的密封性能检测和三用阀的调定工作。

单体液压支柱试验台特点

1、乳化液泵为低压泵，油泵驱动增压缸产生高压，可输出不同压力的乳化液进行各种试验。

2、设有集中按钮盘和照明设备，操作方便并改善了操作条件。

3、可选配立式打压支架，对单体液压支柱进行各项试验，大大提高了检测效率。

4、计算机检测系统，集数据显示、采集、处理、定时检测于一体，可主动生成测试报告并打印。

单体液压支柱试验台技术参数

油压系统：

（1）电机功率：4KW；

（2）油泵流量：20L/min；

（3）额定压力：25MPa；

（4）高压力：31.5 MPa；

（5）工作介质：46# 抗磨液压油；

（6）试验阀位：2个。

乳化液系统：

（1）电机功率：1.6KW；

（2）泵流量：15L/min；

（3）额定压力：40 MPa；

（4）高压力：60 MPa；

（5）工作介质：3-5%乳化液；

（6）小稳定流量：0.04 L/min；

（7）压力检测精度：0.25%FS。

2压机

立式（1000 KN）

大承受能力：1000kN；

额定承受能力：600kN；

大加载高度：DW28；

工作压力：19MPa；

试压形式：内/外加载；

油缸行程：700mm。
