1、 功能概述

AL-10-X系列干燥箱采用了优化设计的多风道和增强离心风机，满足规范的温度精度，蒸发量的要求以及蒸发量均匀度分布问题。满足《JTG3410-2025公路工程及沥青混合料试验规程》中，加热温度不小于 200℃,控温精度±3℃。支撑架与干燥箱顶部、底部的距离均不小于 10cm;支撑架之间距离且不小于 7cm,并用水平仪检验支撑架水平度，四角及中部的烘干能力不小于 25g/h的要求。

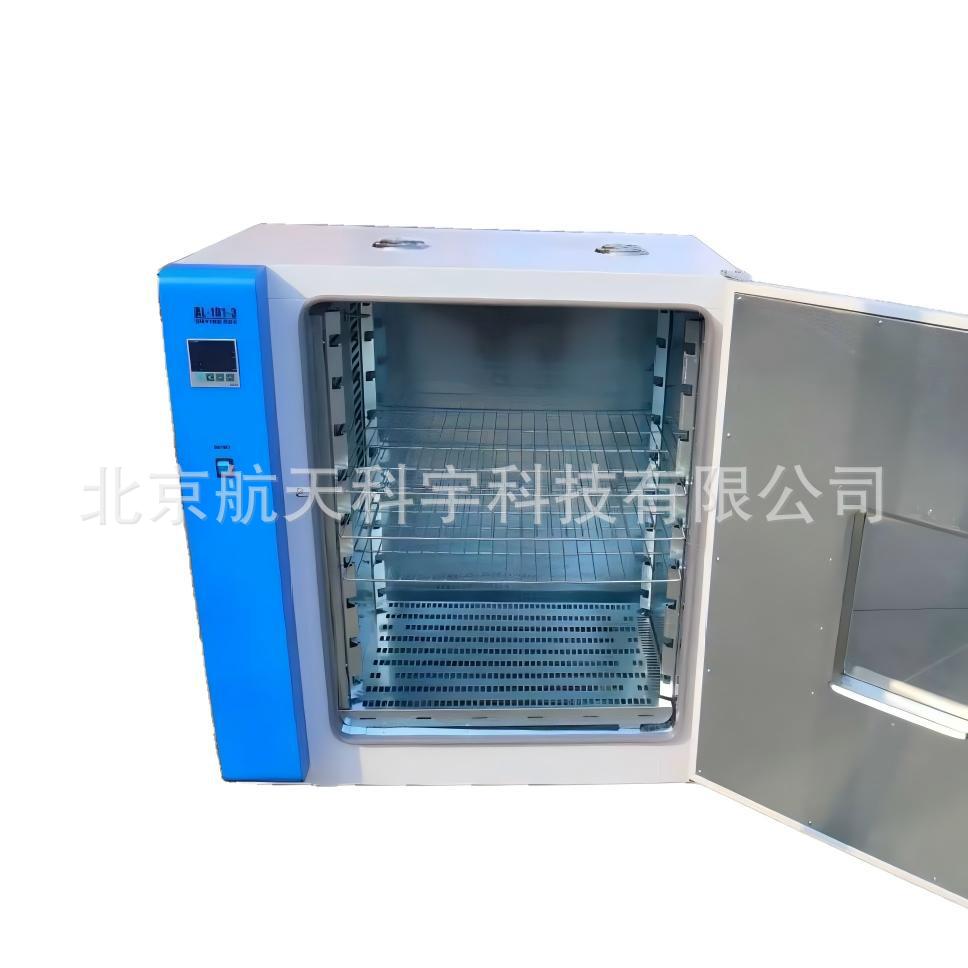

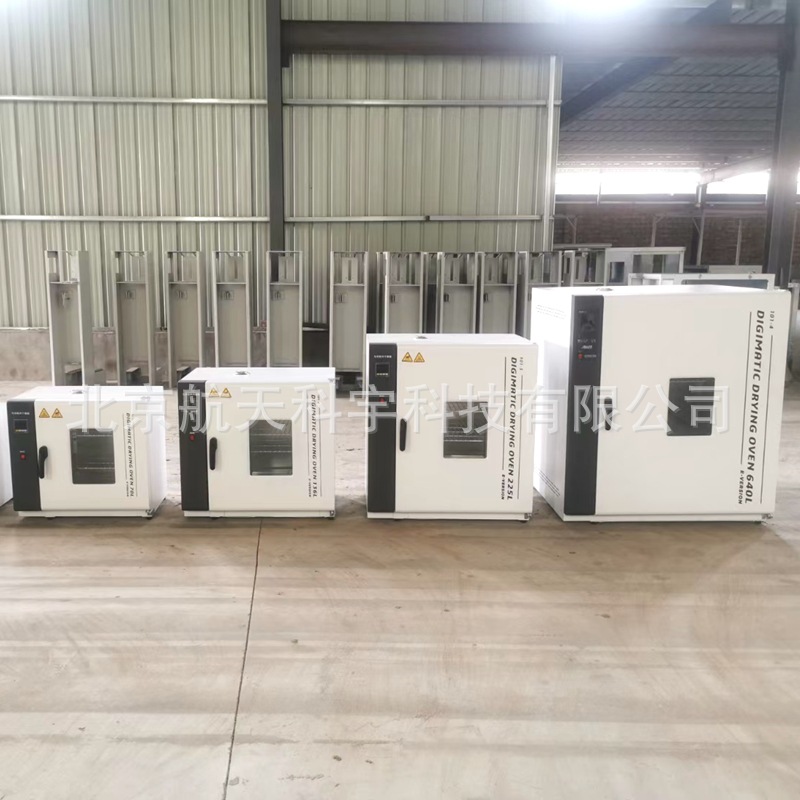

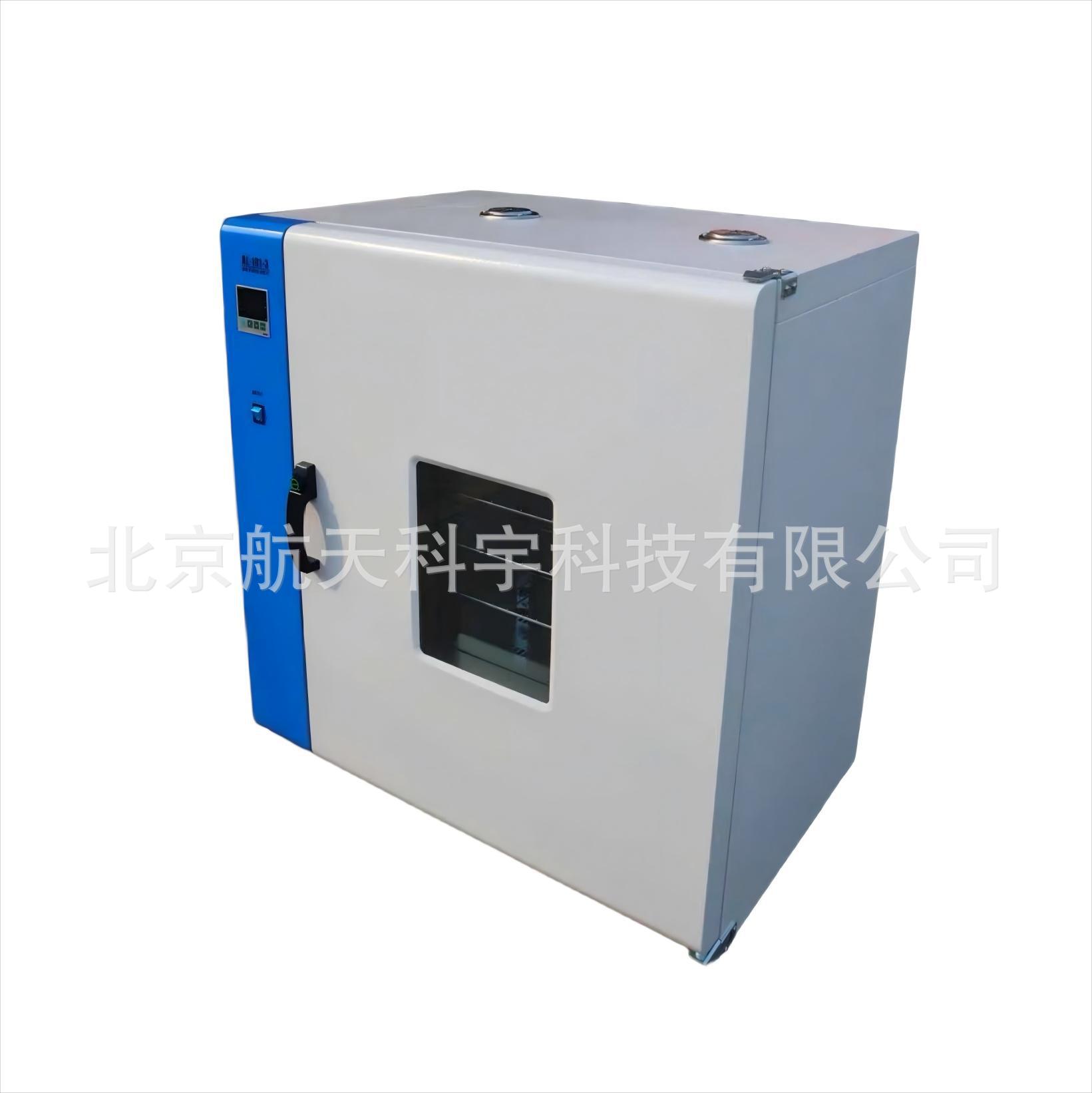

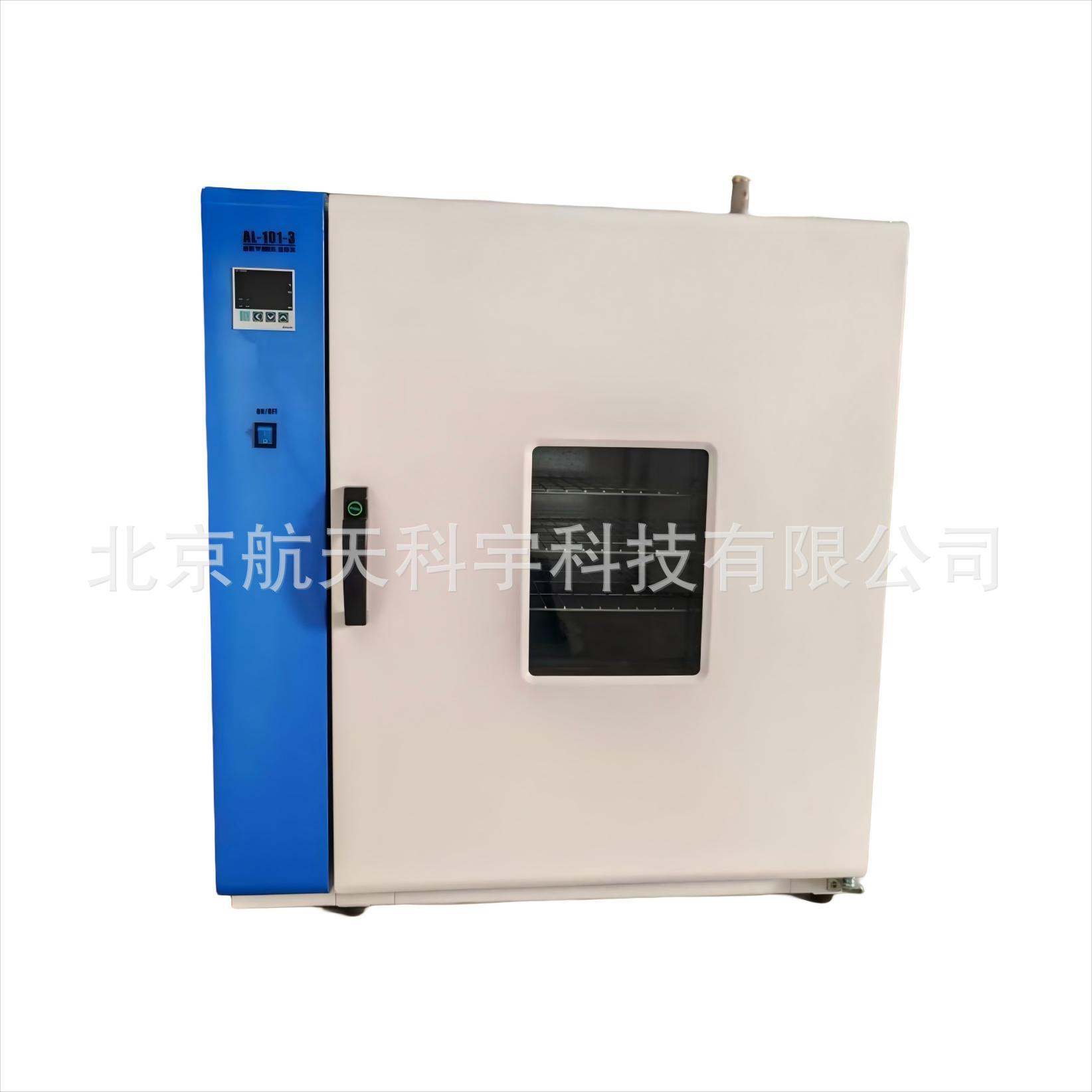

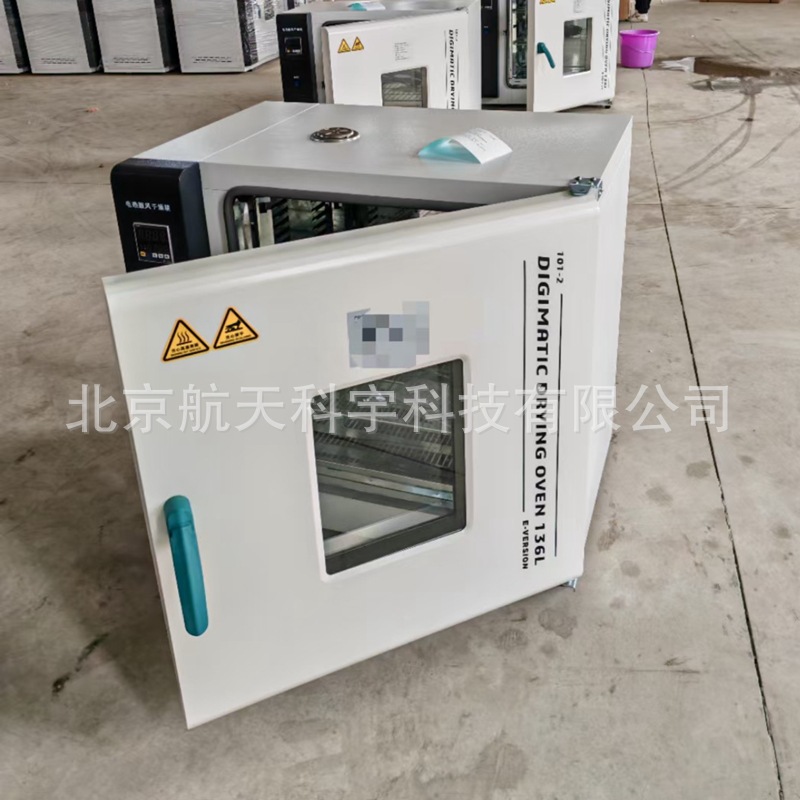

AL-101系列拥有不同规格尺寸的型号。其箱体采用了双层设计，优质岩棉隔热，内部带有鼓风机和优化的对流风道，温度一致性好。外部为镀锌钢板冲压，折弯拼焊接而成，外壳采用高强度粉末静电喷塑工艺，漆膜光滑牢固。工作箱体采用镀锌钢板或者不锈钢板成型焊接，与外壳采用多加强筋连接，确保承重的前提下，尽可能减小热传导。内外层中间填充高密度耐高温岩棉作为保温层。两侧的置物隔板托架采用倒钩挂载设计，层间距离可以上下调节。在箱体的底部设计有电热丝或电热管加热器和高温风机，确保箱内温度均匀。箱顶安装有透气孔，气孔开度可以调节。箱门采用耐高温硅橡胶条密封，箱门双层设计，内部填充隔热棉。并且，箱门带有比同类产品更大的透明观察窗，双层钢化玻璃设计，新型碰撞把手，简单可靠。

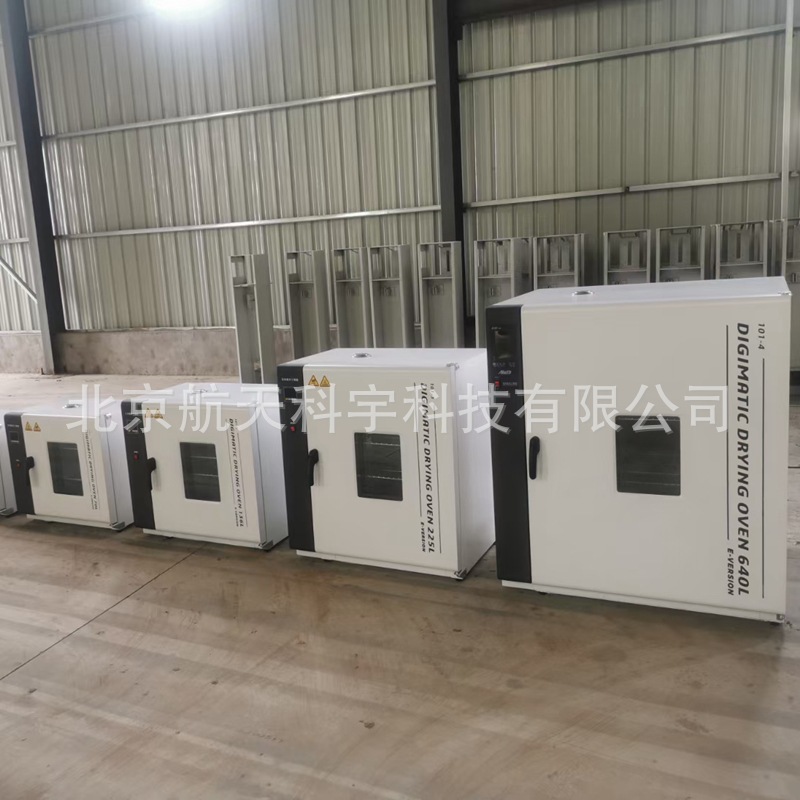

2、 选型表

每个型号都可以选择不锈钢内胆或者镀锌板内胆。

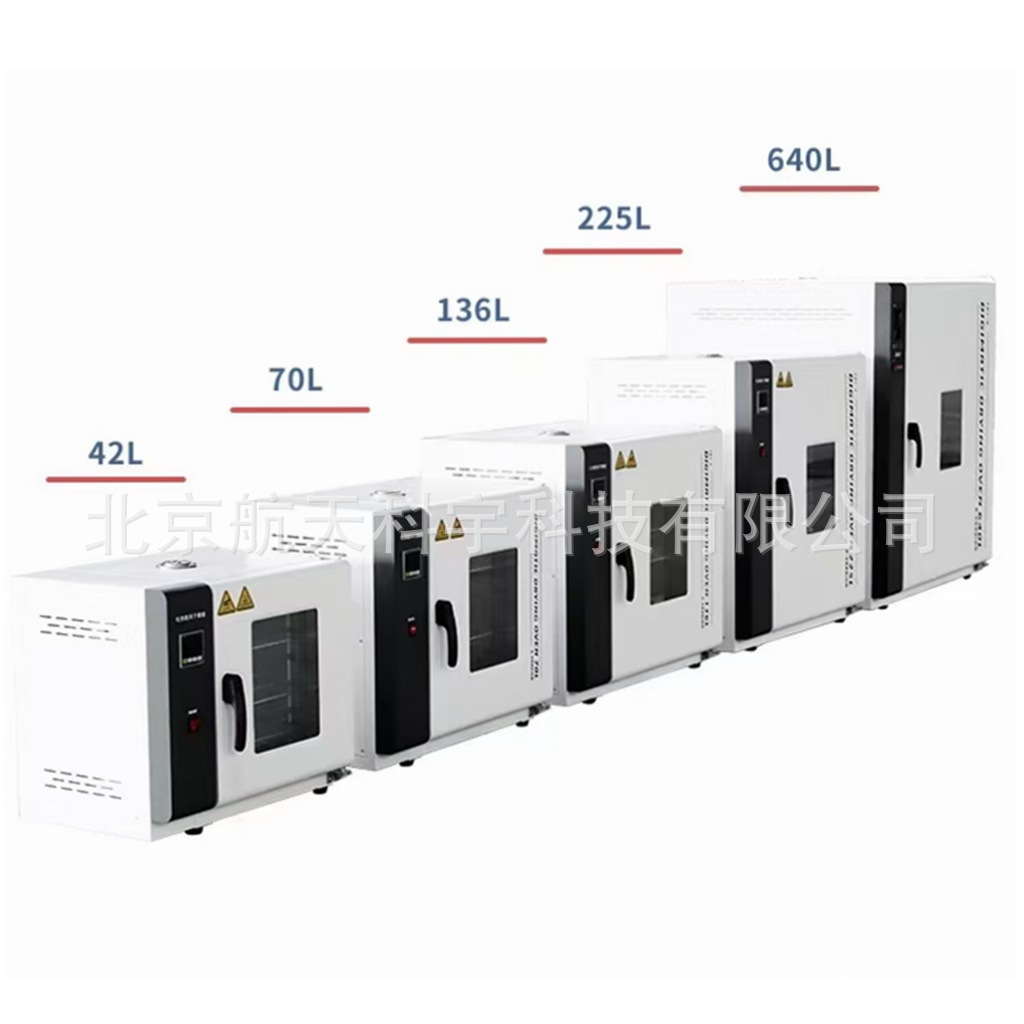

型号	101-3X	101-4X
内部尺寸 (宽深高)mm	600*500*750	800*800*1000
外形尺寸 (宽深高)mm	880*620*970	1080*920*1220
内胆材质	镀锌板/不锈钢	镀锌板/不锈钢
加热盘数量 总功率W	2 3500W	3 6000W
隔热方式)	岩棉隔热	岩棉隔热
置物托板数量	3	3
温控仪表	标配：数显仪表	标配：数显仪表
鼓风机	风机*1	风机*2



注意1：加热功率会根据出厂批次略微调整，恕不另行通知。

3、 通用参数及特点

AL-101系列干燥箱相比市场同类产品，加厚了箱门隔热层厚度，内部增加了内胆支撑梁，改进了内部风循环风道。全系具有2种能内胆材质（镀锌板和不锈钢板）可选。

优化的圆弧外观设计，双色静电喷涂，造型美观。并且，相比市场同档次产品，透明观察窗增大了50%，内外

双层玻璃均使用强度更高，耐热更优的4mm钢化玻璃。

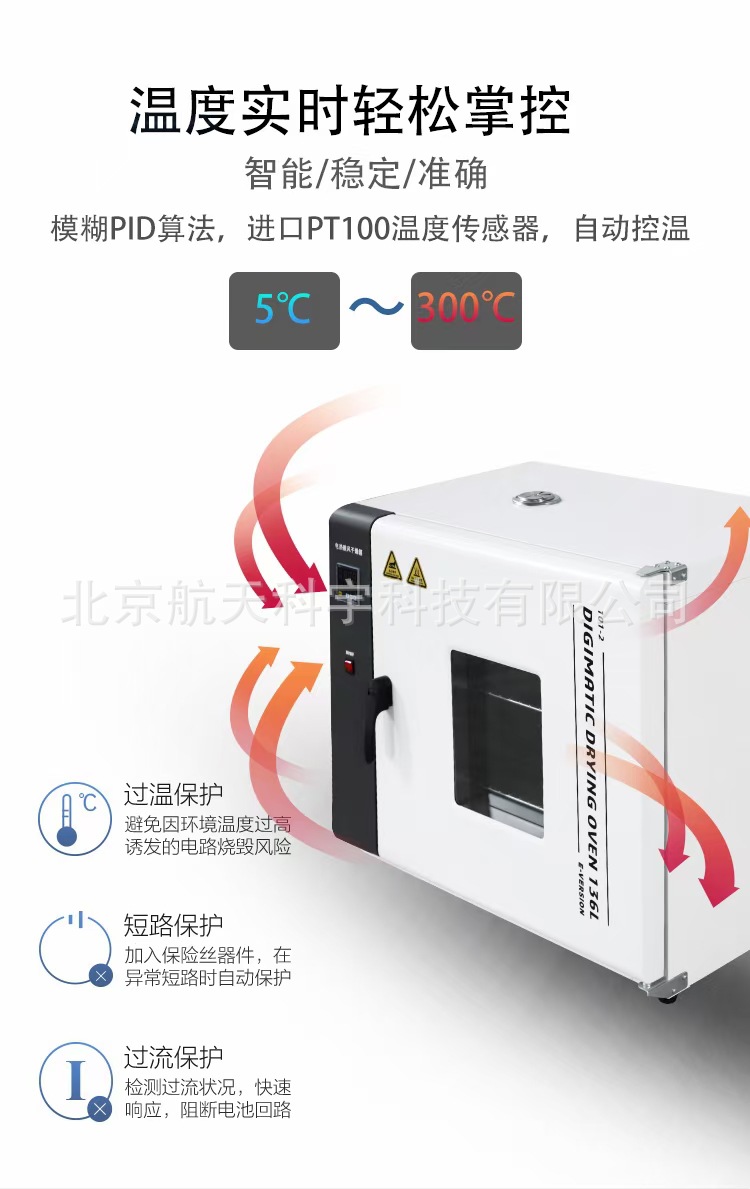

全系列仪表均支持定时关闭（关闭控温）功能。

通用技术参数：	电源电压	AC220V/50HZ		使用温度范围：	常温～300℃
	加热功率：	参看上文表		目标温度范围：	常温+15℃～300℃
	蜂鸣器报警提醒：	有		温度测量范围：	0～299.9℃
	通风孔	有		温度显示分辨率：	0.1℃
	定时关机时间	0-9999（m/h）		温度控制精度：	0.5℃

4、 安装和使用

1) 接入电源

所有的干燥箱产品在接入电网电源时，需要在电源前端接入一个漏电保护断路器。对于功率不大于1500W的型号，用户可以使用2相3头的16A的插头直接插入到墙壁插座上，墙壁插座内部的地线必须可靠接地。其他型号的干燥箱必须使用断路器接入，并且需要使用额外的接地线，接到干燥箱背面的接地端子位置，接地线线径不得小于1.5mm2。如果干燥箱本身的电源线长度不够，需要使用延长线接入电源，护套线规格RVV-3*Nmm2450V/750V，电缆线线径规格N必须符合产品功率对线径的要求。参看下表：

型号	推荐的断路器型号	电源线径规格N
101-0/101-1	DZ47sLE-C16/2P	1.5mm2
101-2	DZ47sLE-C25/2P	2.0mm2
101-3	DZ47sLE-C32/2P	2.5mm2
101-4	DZ47sLE-C50/2P	4.0mm2

 请在箱体的背面找到如上标志：

在此���志的附近，有一个M6的螺丝和螺母，请将接地线插入铜端子上，并用钳子压紧。然后拧紧M6螺丝。接地线另一端要接入建筑物公共地线上，并确保公共地线有效。



5、 温控仪表操作

(1) AL-TCM02数显温控仪面板名称以及各部功能

NO	面板说明	内容说明
1	PV	测量值/模式显示值
2	SV	设定值/模式内容显示值
3	RUN	运行指示灯
4	OUT	输出指示灯
5	AT	PID自整定指示灯
6	ALM	报警指示灯
7	5	增加键
8	6	减少键
9	◀	移位键
10		菜单键/功能键

(2) 各功能的调出顺序

h控制器上电工作：

控制器通电后，上排显示SY，下排显示分度号，表示输入类型。再经过2秒钟后，上排显示量程上限，下排显示量程下限，表示测量范围。再经过2秒钟后，上排显示测量值，下排显示设定值，进入标准显示模式。

h温度/定时时间的设定：

按功能键，上排显示SP，按5或6键，使下排显示为所需要的值。点按功能键，上排显示ST（单位为分钟），按5或6键，使下排显示为所需要的值，再点按功能键，控制器返回到标准模式。

3.1.2各功能详细说明

hPV区显示：

若显示 “       ” 则说明传感器开路或输入信号超过测量上限；若显示“        ”，则说明传感器短路或输入信号低于量程下限，当控制器的输入信号不在量程范围内，蜂鸣器鸣叫，按任意键可消音。

h时间查询：

当控制器工作在标准模式时，只要点按移位键，上排就会显示计时时间，下排显示控制器设定时间，再按移位键，控制器返回到标准模式。

h定时功能：

当ST设置为0时，控制器取消定时功能，控制器一直运行；当ST设置不为0时，控制器才有定时功能，当控制器的运行时间到，下排显示END，蜂鸣器鸣叫，控制器停止工作，按任意键可消音，同时按5键和6键4秒可重新启动。

定时功能启动时RUN指示灯闪烁，无定时或定时还未启动则RUN指示灯长亮，ALM灯常量表示故障报警。（*某些版本RUN灯在定时模式也是常亮，以收到的实物为准）

3) 控制器的自整定功能（把设定时间设为0，取消定时，自整定结束后，再设定定时时间）

若控温效果不理想，请启动自整定功能，按6键4秒后AT指示灯闪烁，控制器开始自整定，自整定自动结束后AT灯熄灭；此时控制效果将会大大改善。

h在自整定过程中，按6键4秒后运AT灯熄灭，自整定将停止，控制器按原来的PID参数进行控制。

h按功能键4秒钟以上出现LK，将LCK调18，再按下SET键上排显示控制参数的提示符(详见下表)，按5或6键，使下排显示为所需要的值。长按功能键回到标准模式。（无键按下1分钟后自动返回到标准模式）

各功能参数见下表：

提示符	名称	设定范围	说明
Pb	零位调整 （截距）	-100.0～999.9	当控制器的零位误差较大，满度误差较小时，调整该值，一般Pt100很少调整该值; Pb=实际温度值-当前测量显示温度值
PK	满度调整 （斜率）	-1000～2000	当控制器的零位误差较小，满度误差较大时，调整该值。PK=4000×(水银温度计读数值-当前温度测量值)/当前温度测量值，一般Pt100先调整该值。
rH	上量程设置	0.0～400.0	调整rH，能使仪表的测量范围为0～rH(℃)。
AL	报警设定	0～满量程	当温度超过SP+AL值时，报警灯亮，报警输出。
P	比例带	0～满量程	比例作用调节，P越大比例作用越小，系统增益越低，P=0为位式控制，不灵敏区为0.4。
I	积分时间	10～3600秒	积分作用时间常数，I越大，积分作用越弱
d	微分时间	0～3600秒	微分作用时间常数，d越大，微分作用越强，并可克服超调
Ar	过冲抑制	0～200%	当Ar的数值越小，控制器抑制温度超调的能力越强
t	加热周期	1～100秒	继电器输出≮20s,SSR和可控硅开关≮2s,仅作用于加热侧
dp	小数点设置	0～1	DP=0显示分辨率为1℃；DP=1显示分辨率为0.1℃，
CE	计时单位	0～1	0是以分钟计时单位；1是以小时为计时单位。
drt	开门检测	0～50.0	10s内检测到温度下降drt视为开门检测，设为0表示无此功能。
