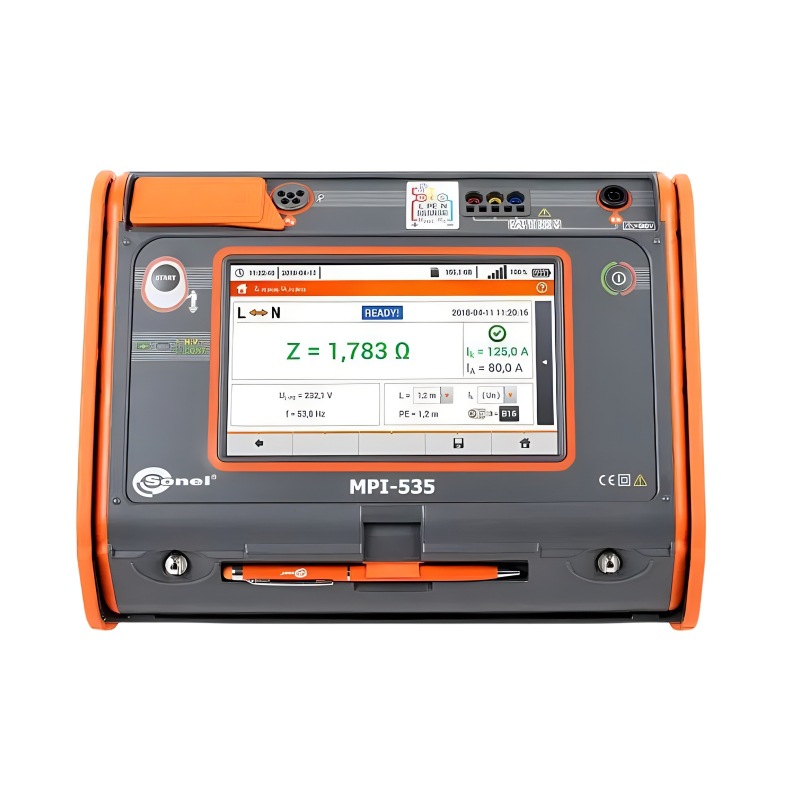

Польский Sonel S.A. (Sonel) Mpi-535 Многофункциональный тестер электрических установок Импортный оригинал





MPI -535仪表设计用于检查家庭和工业电气装置。使用该设备进行的测量可提供确定安装安全性的结果。该仪器允许使用单个通用设备对防电击保护参数进行一组测量。

仪表测量的显着自动化使得可以在自动模式以及预编程测量序列（所谓的自动测试）中测试漏电断路器的功能，也可以使用自己的序列进行扩展。通过使用附加的 AutoISO-1000C 适配器，可以自动测量 3、4 和 5 线导体的绝缘电阻。

div class="html-content sonel-content clearfix deion-item" div class="deion-item-label"

以*低的价格提供*多的功能

div class="deion-item-content"

• 市场上*的触摸屏（7 英寸）——*的人体工程学设计和易用性
• 可拆卸 microSD 存储卡 – 轻松增加存储容量
• 锂离子电池 – 仪表运行时间更长
• 测量与接地和防触电相关的所有参数 – 一台设备而不是多台设备
• 快速测量受 RCD 保护的网络中的故障环路阻抗，无需触发（*多几秒）——节省时间
• 自动测量 – 能够按顺序执行自动测量 – 简化测量
• 从测量到报告的快速路径 – 节省时间

div class="html-content sonel-content clearfix deion-item" div class="deion-item-label"

特征

div class="deion-item-content"

该仪表提供广泛的功能。它结合了多种设备的测量功能，同时确保同样良好的精度。

MPI-535 可用于根据适用法规进行电气装置调试的所有测量：

• 短路环路阻抗（也在使用 RCD 保护的电路中），
• 漏电保护器参数，
• 绝缘电阻，
• 接地电阻（4种测量方法+土壤电阻率测量），
• 保护和等电位连接的连续性，
• 光强度测量，
• 相序���试，
• 电机旋转方向测试。

div class="html-content sonel-content clearfix deion-item" div class="deion-item-label"

自动安装安全测试

div class="deion-item-content"

MPI-535 允许对住宅、商业和工业电气装置进行安全控制。通过以下方式可以轻松实现测量自动化：

• 剩余电流装置 (RCD) 测试的自动模式，
• 自动测量 – 可自由配置的测量序列，
• AutoISO-1000C 适配器，用于自动测试 3 芯、4 芯和 5 芯电缆的绝缘电阻，无需切换。

div class="html-content sonel-content clearfix deion-item" div class="deion-item-label"

易于阅读

div class="deion-item-content"

该设备配备了分辨率为800x480像素、对角线为7英寸的彩色TFT液晶触摸屏，操作方便，易于读取参数和绘制的波形。此屏幕尺寸可以显示更多信息，可随时使用。界面在所有条件下都是可见的——这也得益于显示符号的适当大小。附带的手写笔也允许戴着介电手套工作。

div class="html-content sonel-content clearfix deion-item" div class="deion-item-label"

内置帮助系统

div class="deion-item-content"

该设备具有带有测量图表的内置帮助屏幕。因此，您可以轻松快速地检查并确保如何根据执行的测量类型连接到给定系统。

div class="html-content sonel-content clearfix deion-item" div class="deion-item-label"

增强对环境条件的抵抗力

div class="deion-item-content"

该仪表可以很好地应对恶劣的环境条件。防护等级为 IP51 的外壳可确保防止灰尘和水的渗透。它具有抗机械损坏的能力，特殊的设计使您可以通过仪表盖进行屏蔽，轻松保护触摸屏。除了防止损坏之外，它还可以让您方便地在不同位置携带和使用设备。

div class="html-content sonel-content clearfix deion-item" div class="deion-item-label"

通讯和软件

div class="deion-item-content"

该设备的一个非常强大的功能是多种通信接口以及与外部软件的协作。您可以通过 USB 端口、可移动 SD 存储卡或无线通信（蓝牙、Wi-Fi）轻松将测量数据传输到计算机。

为了生成电击防护测量报告，请使用Sonel Reports PLUS软件。将下载的数据保存为*简单的格式并由免费的Sonel Reader软件提供打印功能。

测量功能	测量范围	显示范围	解决	准确性
故障回路阻抗
故障回路 Z L-PE , Z L-N , Z L-L	0.13 Ω…1999.9 Ω 根据 符合 IEC 61557	0.00Ω…1999Ω	0.001Ω起	±(5% mv + 30 位)
RCD 模式��的故障回路 Z L-PE	0.50 Ω…1999 Ω 根据 符合 IEC 61557	0.00Ω…1999Ω	0.01Ω起	从 ±(6% mv + 5 位数字)
RCD 参数的测量
RCD 脱扣测试和脱扣时间测量 t A测量电流 0.5 I Δn , 1 I Δn , 2 I Δn , 5 I Δn
普通型和短延时型 RCD	0 毫秒…300 毫秒	0 毫秒…300 毫秒	1毫秒	从 ±(2% mv + 2 位数字)
选择性漏电保护	0 毫秒…500 毫秒	0 毫秒…500 毫秒	1毫秒	从 ±(2% mv + 2 位数字)
RCD 脱扣电流测量 I A测量电流 0 0.2 I Δn …2.0 I Δn
用于正弦剩余电流（AC型）	3.3毫安…1000毫安	3.3毫安…1000毫安	0.1毫安起	±5% I Δn
适用于单向剩余电流和单向 6 mA DC 偏置（A 型）	3.5毫安…700毫安	3.5毫安…700毫安	0.1毫安起	±10% I Δn
用于直接剩余电流（B 型））	2.0毫安…1000毫安	2.0毫安…1000毫安	0.1毫安起	±10% I Δn
接地电阻
3 极和 4 极方法	从 0.50 Ω…1.99 kΩ 根据。符合 IEC 61557-5	0.00Ω…1.99kΩ	0.01Ω起	从 ±(2% mv + 3 位数字)
3极+钳位方式	0.00Ω…1.99kΩ	0.00Ω…1.99kΩ	0.01Ω起	从 ±(2% mv + 4 位数字)
2夹法	0.00Ω…99.9kΩ	0.00Ω…99.9kΩ	0.01Ω起	从 ±(10% mv + 4 位数字)
对地电阻	0.0 Ω·m…99.9 kΩ·m	0.0 Ωm…99.9 kΩm	0.1 Ωm 起	取决于 RE测量的精度
绝缘电阻
测量电压50V	50 kΩ…250 MΩ 根据 符合 IEC 61557-2	0 kΩ…250 MΩ	1kΩ起	从 ±(3% mv + 8 位数字)
测量电压100V	100 kΩ…500 MΩ 根据 符合 IEC 61557-2	0 kΩ…500 MΩ	1kΩ起	从 ±(3% mv + 8 位数字)
测量电压250V	250 kΩ…999 MΩ 根据 符合 IEC 61557-2	0 kΩ…999 MΩ	1kΩ起	从 ±(3% mv + 8 位数字)
测量电压500V	500 kΩ…2.00 GΩ 根据 符合 IEC 61557-2	0 kΩ…2.00 GΩ	1kΩ起	从 ±(3% mv + 8 位数字)
测量电压1000V	1000 kΩ…4.99 GΩ 根据 符合 IEC 61557-2	0 kΩ…9.99 GΩ	1kΩ起	从 ±(3% mv + 8 位数字)
保护导体和等电位连接的电阻
使用 ±200 mA 电流测量保护导体和等电位连接的电阻	0.12 Ω…400 Ω 根据 符合 IEC 61557-4	0.00 Ω…400 Ω	0.01Ω起	±(2% mv + 3 位数字)
小电流电阻测量	0.0Ω…1999Ω	0.0Ω…1999Ω	0.1Ω起	±(3% mv + 3 位数字)
光照强度
测量单位为勒克斯 (lx)	0 lx…399.9 klx	0 lx…399.9 klx	0.001 勒���斯起	从 ±(2% mv + 5 位数字)
测量单位为英尺烛光 (fc)	0 FC...39.99 肯德基	0 FC...39.99 肯德基	0.001 fc 起	从 ±(2% mv + 5 位数字)
相序指示	同方向（正确）、相反方向（错误），U L-L电压：95 V…500 V (45 Hz…65 Hz)
