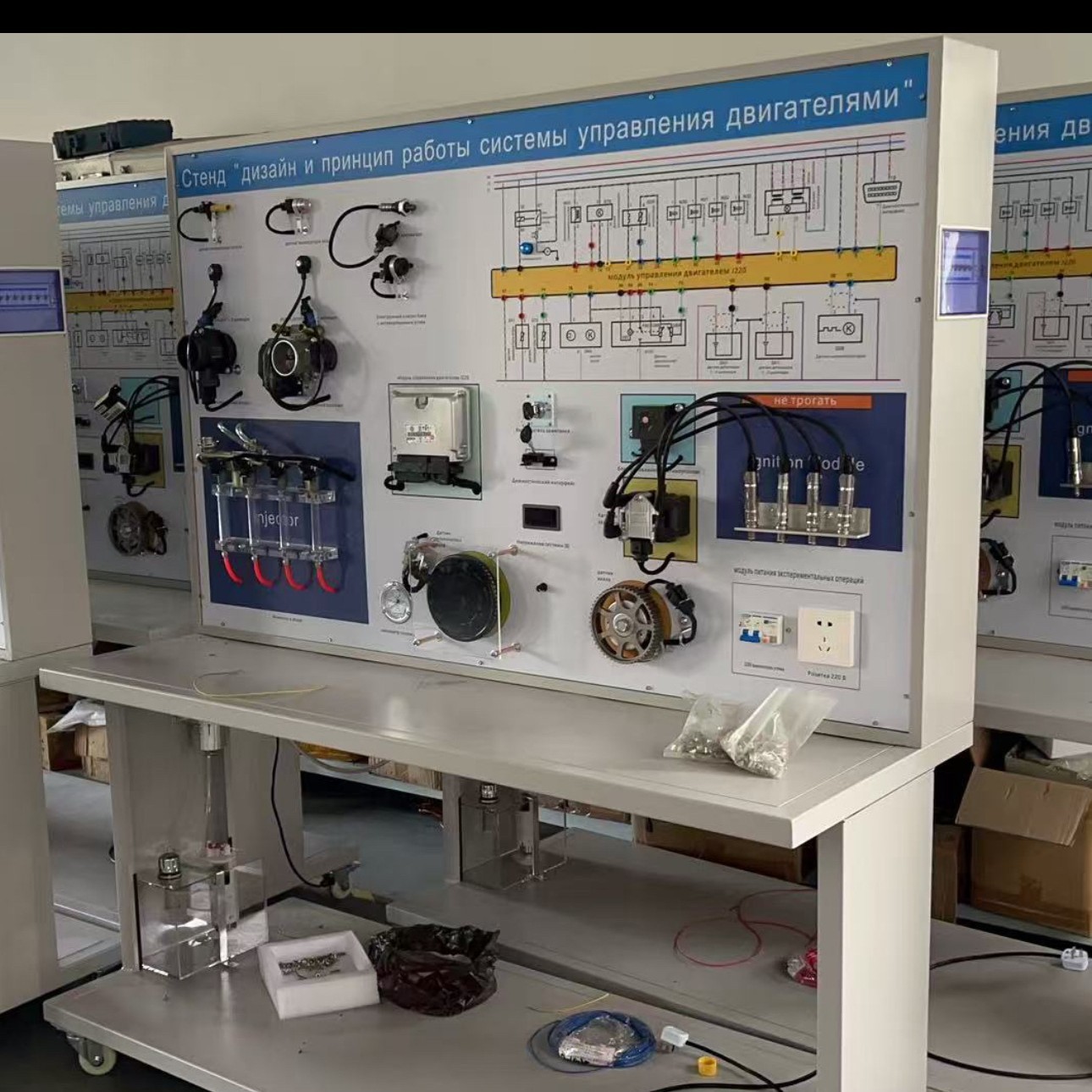

产品名称；发动机传感器和执行器示教板

1、 设备介绍：

采用德国大众EA系列发动机干式汽油喷射系统，带LED燃油喷射指示功能，重量80公斤。配备完整汽油电子控制燃油喷射系统的移动式试验台。

2、 功能特点

1.采用完整的发动机传感器和执行器部件，使用曲轴传感器信号轮模拟发动机运行；它可以真实地演示发动机传感器、控制单元和执行器（如火花塞点火、喷油器喷射和燃油泵操作）的工作过程

2.安装原车发动机控制单元、组合仪表、油箱、燃油泵、燃油泵继电器、保险丝盒、4个喷油器、喷油管、喷油杯、活动台、多个传感器和执行器。

3.教学板面板涂有彩色印刷电路图，让学生直观地比较电路图，连接传感器和执行器，了解和分析汽车传感器和执行机构系统的工作原理。

4.示教板上装有油箱、燃油量传感器、发动机控制单元、组合仪表、燃油泵继电器、点火开关、诊断座、保险丝盒、喷油器和量杯。面板还配备了检测端子，可以直接检测面板上发动机控制系统电路部件的电信号。

5.设备面板的传感器侧安装有检测端子，可以直接连接到传感器和执行器。

6.模拟曲轴位置传感器信号可以激活燃油泵、喷油器和火花塞点火。

7.该设备配备了一个诊断插座，可以连接到专用或通用的汽车解码器，以在发动机控制单元上执行自诊断功能，如ECU编码查询、读取故障代码、清除故障代码、读取数据流、执行部件测试、参数设置、波形分析等。

8.设备面板采用1.5mm冷板冲压结构，外观美观；底盘部分采用钢结构焊接，表面采用喷涂技术处理。它配备了自锁脚轮装置。教学板底座配有约40cm的桌面，便于放置材料、轻便的测试仪器等。

9.设备底盘采用钢结构焊接，表面涂漆。它配备了一个自锁脚轮装置，可以灵活移动。

10.设备使用常规220V交流电源运行，通过内部电路转换和整流转换为12V直流电源。不需要电池，减少了充电的麻烦。12V直流电源具有防短路功能。

3、 技术规格

尺寸（约）：1240×600×1700mm（长×宽×高）

外部电源：交流220V±10%50Hz

工作电压：DC 12V

工作温度：-40℃~+50℃

钢管：40*40*3mm

柜体：1.5mm冷板冲压成型，背面设有检修门；

移动轮：100*60mm
