Пайка в печи волновая пайка отечественный высококачественный синтетический каменный сланец характеристика отечественного синтетического камня

   CSH合成石

                                                 进口合成石的性能，国产合成石的价格

材质：

    由环氧树脂和玻纤丝复合而成



特点：

•  采用国内行业领军企业生产的树脂和玻纤丝确保产品材质稳定性；
•  结合进口合成石配方，和国际第三方检测机构合作，进行长期的实验来确认性能，最终确认配方；
• 30 米长全自动生产线，确保产品质量的一致性；
• 全自动上胶（树脂），确保玻纤毡和树脂均匀结合， 防止产品出现脱胶分层的现象；
• 全自动热压，每个温度段都有电脑精确控制时间，杜绝了人工掌握温度时，操作延后造成的品质不一致现象；
• 全自动的热失效处理，严格按照产品配方设计要求， 进行失效处理，消除内应力；
• 由于采用最新合成配方，大大提高了耐腐蚀性能，增加合成石治具的使用寿命；
• 良好的平整度；
•  经认证的防静电材料和先进的设备，克服了其他公司手工制作时造成防静电材料凝结，防静电性能不能  均匀分布的现象，确保防静电指数为10 的5—8 次方。

应用：

在电子制造SMT 行业，用以制作过锡炉托盘，包括波峰焊托盘，回流焊托盘，选择性焊接。



性能参数表：



产品性能技术参数
参数名称	单位	参数
颜色		黑色
密度/比重	g/cm3	1.9±0.1
表面电阻	Ω	105＿109
弯曲强度 23℃	Mpa	480
尺寸稳定性		好
连续工作温度	℃	260-300
玻纤含量	%	70
吸水率	%	0.03
耐腐蚀性		强
对呼吸道伤害		弱
对皮肤伤害		弱
热失重比		250°×500hr 1.65％
尺寸规格	mm	1220*2440
标准厚度	mm	3-25±0.1







影响合成石质量的因素：
树脂质量，玻纤丝质量，树脂和玻纤丝配方，生产工艺
树脂	德国树脂	性能稳定，耐温高
	国内大厂树脂	性能稳定，部分参数比德国树脂稍低
	普通树脂	性能不稳定，参数不稳定
玻纤丝	进口玻纤丝	粗细均匀，性能稳定、分散均匀、无粘连
	国内大厂玻纤	粗细均匀，性能稳定、分散均匀、无粘连
	普通玻纤丝	粗细不均匀，有粘连，
配方	不同厂家会做不同的实验，得出不同的最佳平衡点
生产工艺	人工生产、自动生产线生产







合成石生产工艺
原材料树脂和玻纤丝均匀结合，通过热压处理成相应规格，通过失 效处理成产品，简称上胶，热压，失效处理三大工艺
	自动生产线	人工生产
上胶	由机械自动将树脂均匀的涂抹在玻纤毡上	手动将树脂浇淋在玻纤丝毡上，会出现出现树脂和玻纤丝结合不均匀现象
热压	电脑精确控制每个温度段的温度和时间，确保产品一致性	使用手工测温度，手动操作机械，会出现不同温度段热压时间不一致，或长或短，温度不一致，或高或底
时效处理	通过产品配方要求，通过不同温度和时间来消除不同的内应力，从而使产品使用过程中保持稳定	不处理，或采用自然处理，通过日晒夜路一礼拜

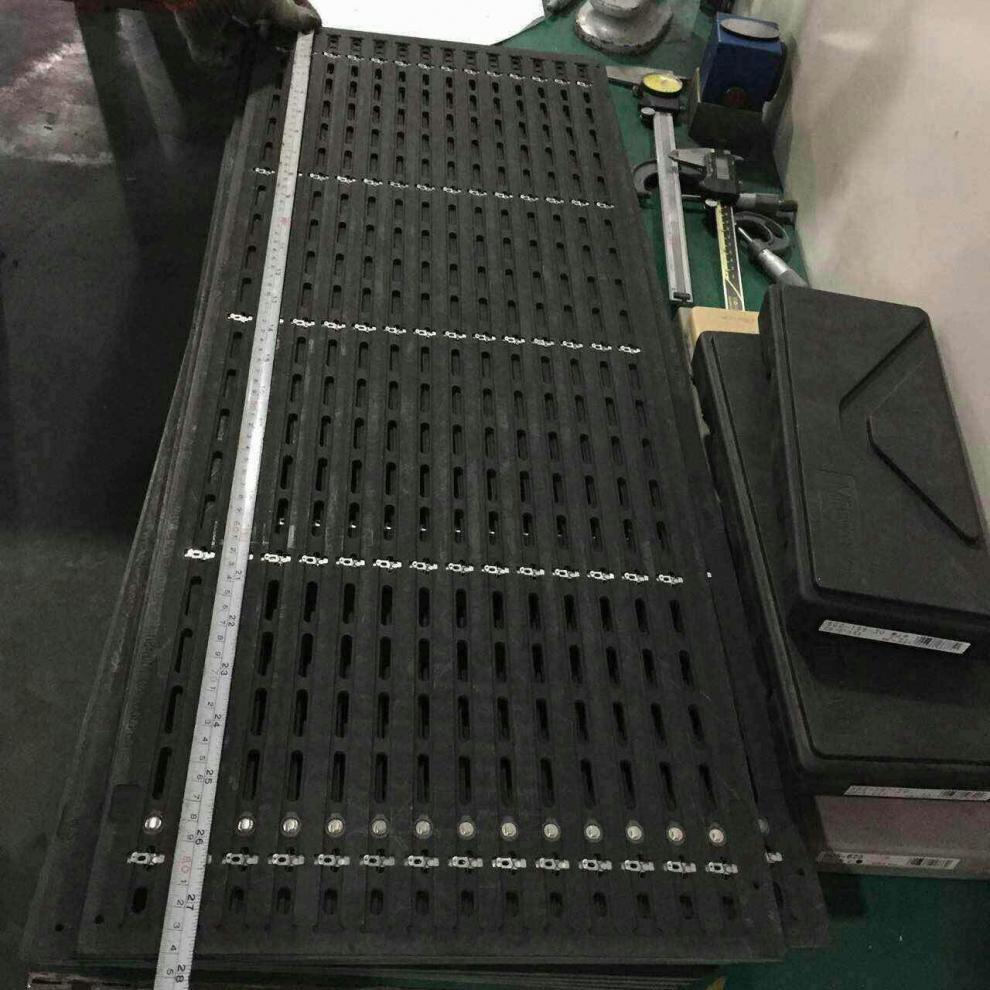

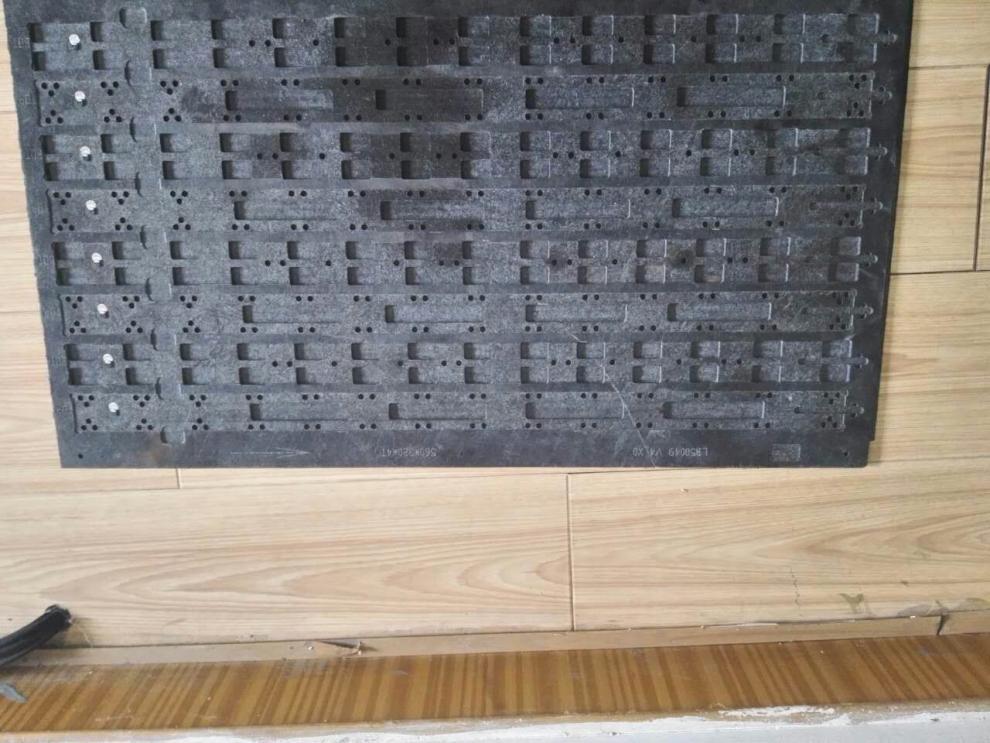

图片：















        ASH国产高等合成石

特点：

• 采用品质和稳定性好的树脂和玻纤丝；
• 和国际第三方检测机构合作，进行长期的实验来确认性能，最终确认的配方；
• 全自动生产线，确保产品质量的一致性；
• 完善的工艺控制，确保治具托盘过炉后，不缩水，尺寸稳定；
• 优异的耐高温性能，长期使用不变形，不脱层；
• 加工后表面光滑，减少了毛刺的产生；
• 采用独特的树脂配方，提高了耐腐蚀性能，增加合成石治具的使用寿命；
•  良好的平整度；
• 采用先进的防静电材料和设备，使得防静电性能均匀分布，确保了防静电指数为10 的5—8 次方。

应用：

在电子制造SMT 行业，用以制作过锡炉托盘，包括波峰焊托盘，回流焊托盘，选择性焊接



备注说明：

1.合成石厚度尺寸为：3--12MM，公差：+-0.1MM，为正公差；

2.应用于LED灯条治具，最大尺寸可达到294*1020MM，翘曲度为0.5MM以下；

3.应用于大型服务器治具，最大尺寸可达到316*628MM，翘曲度为 0.4MM以下；

4.应用于印刷高精度产品，良好的平整度确保IC印刷点准确无偏差；

5.可以协议确保品质。



性能参数：

产品性能技术参数
参数名称	单位	参数
颜色		黑色
密度/比重	g/cm3	1.9±0.1
表面电阻	Ω	105＿109
弯曲强度 23℃	Mpa	480
尺寸稳定性		好
连续工作温度	℃	280-360
玻纤含量	%	70
吸水率	%	0.03
耐腐蚀性		强
对呼吸道伤害		弱
对皮肤伤害		弱
热失重比		250°×500hr 1.65％
尺寸规格	mm	1220*2440
标准厚度	mm	3-25±0.1

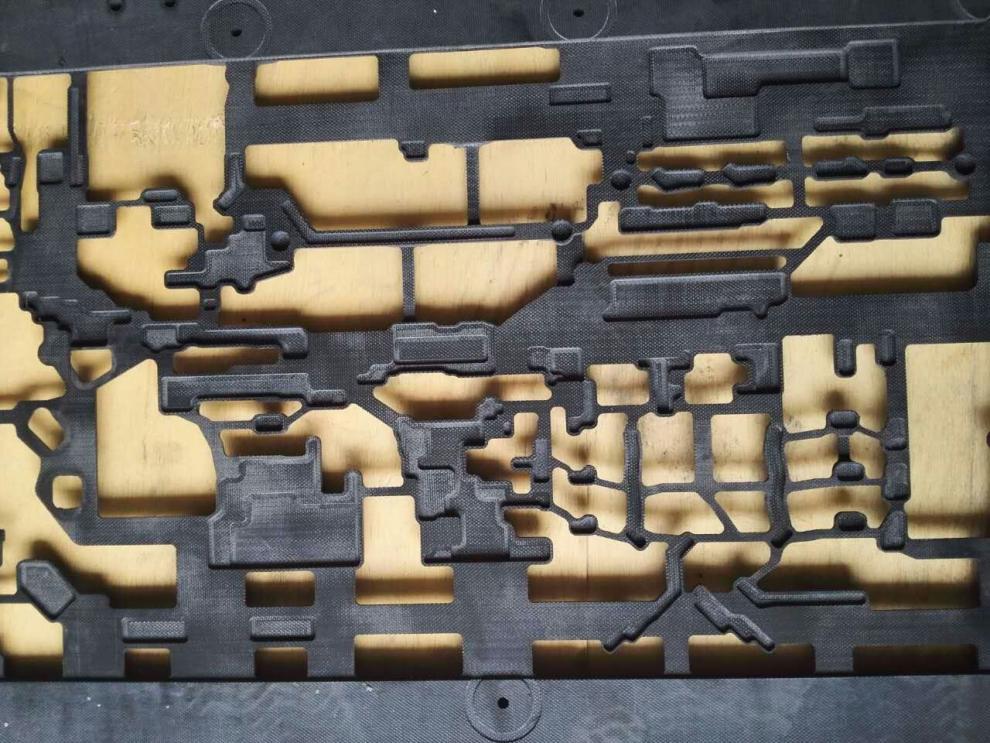

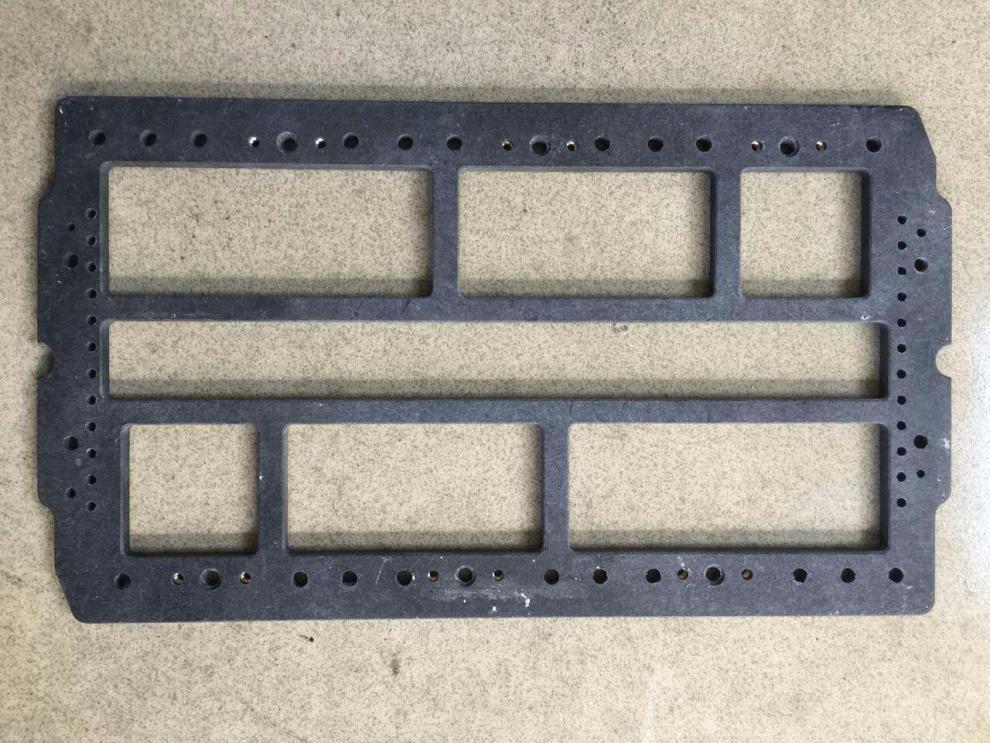

 图片：
