Считыватель ID-карт четвертого поколения Встроенный модуль считывателя ID-карт Микро Офлайн считывание



一、产品���述：
1、EST-100-MINI多功能智能卡读写器模组采用新一代RFID技术，采用公安部第四代嵌入式微型模块，支持读写IC卡、M1卡、CPU卡、银行卡、公交卡、身份证等多种卡片的多合一读卡器模组。
2、自带蜂鸣，可通过接口控制读卡是否蜂鸣。
3、EST-100-MINI 免驱安装，支持多种通信方式，包括 USB 接口、TTL 串口、RS232 串口，可根据终端设备不同接口选择对应接口使用。

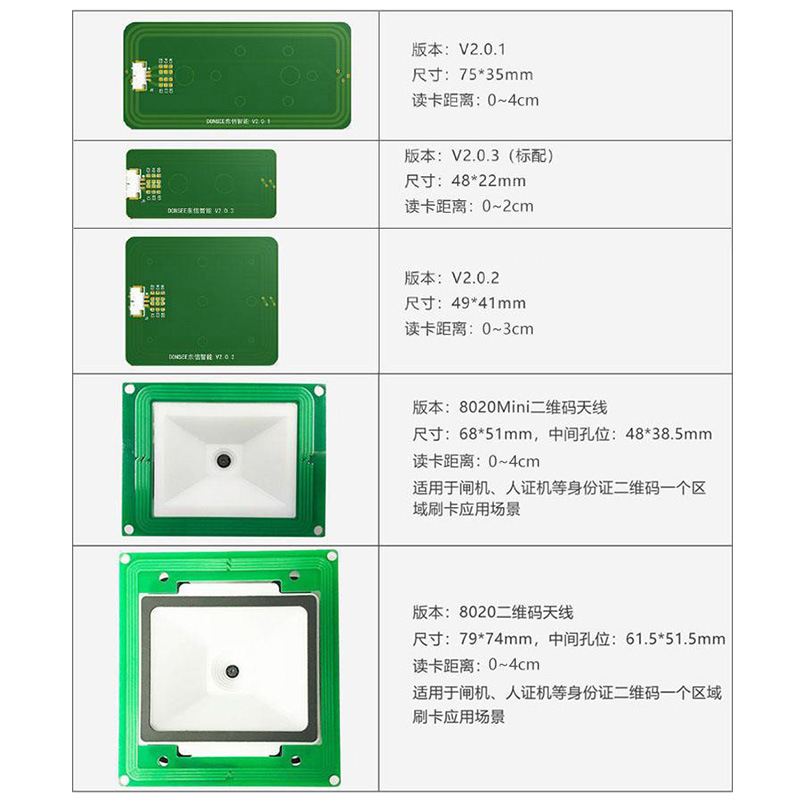

4、读卡天线支持个性化定制，包括天线板尺寸定制、接口定制等。
5、EST-100MINI 尺寸小，便于安装，提供开放的应用程序接口（SDK开发包），适用于手持机、人脸机、POS机等小型设备里面，安装灵活，固定方便。

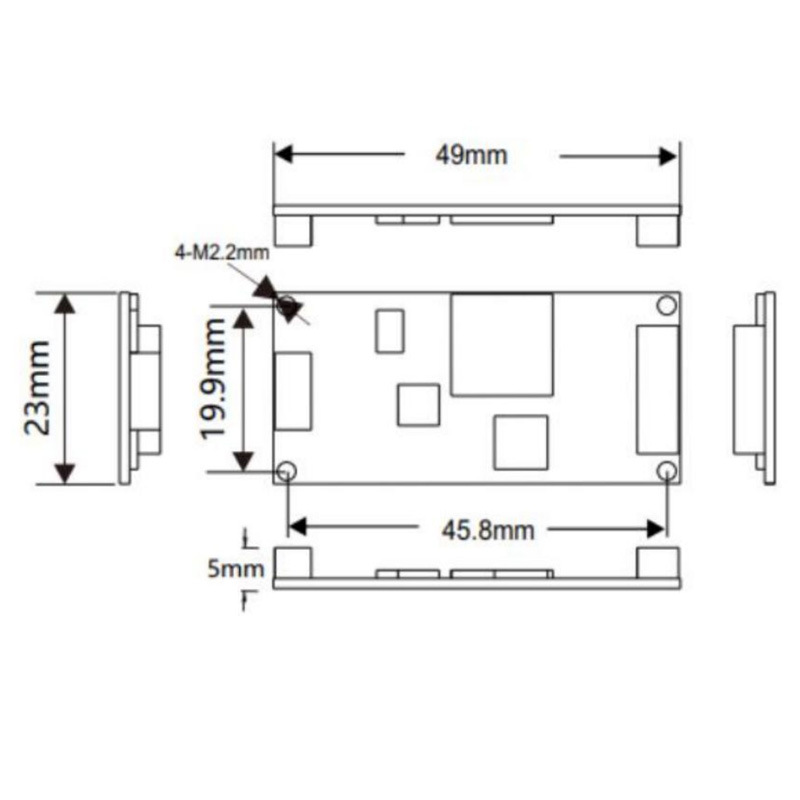

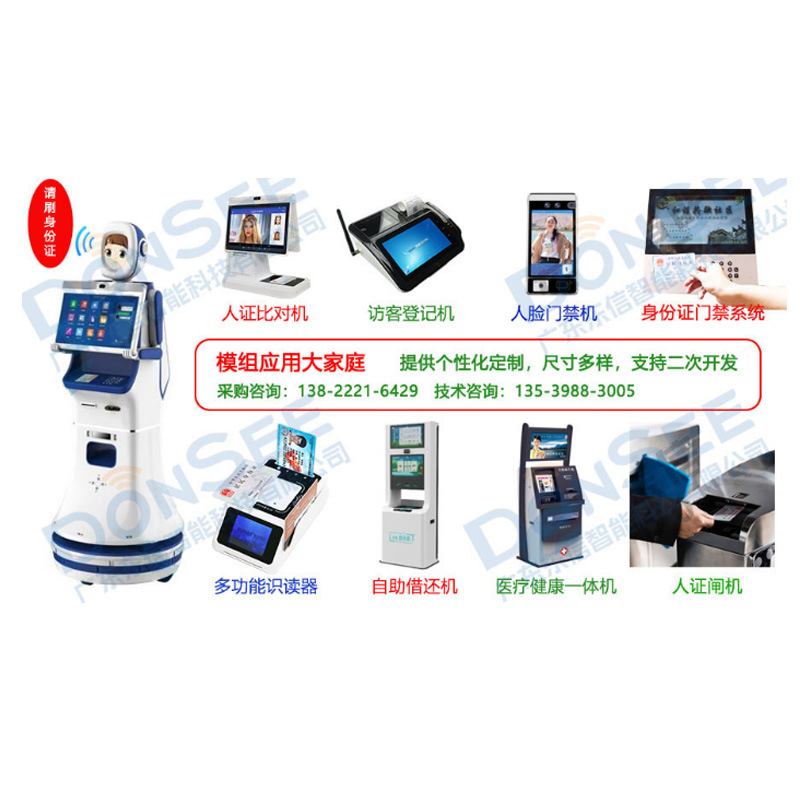

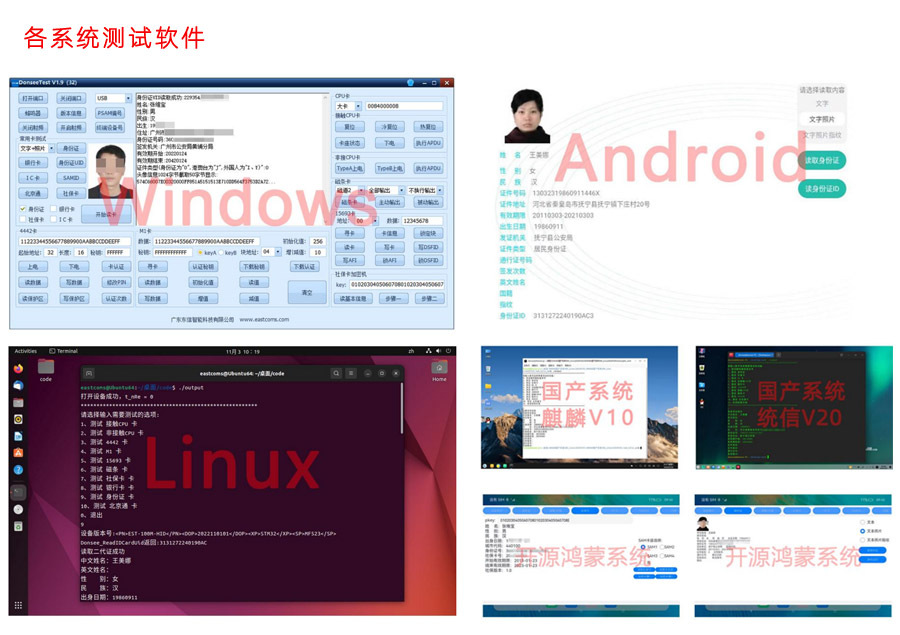

二、二次开发：
Windows：支持 C、C#、C++、Delphi、Java，VC，VB，PB、Python 等语言二次开发；
Android：支持安卓原生态App开发以及H5网页开发；
Web开发：支持 JSP、PHP、ASP、HTML、ASPX 等语言的二次开发，支持Windows和Android系统；
Linux：支持，支持统信、麒麟等国产操作系统；
国产系统：支持；
单片机：支持，可提供串口底层通讯协议。





三、功能介绍：

EST-100-MINI多功能智能卡读写器模组采用非接触式 IC 卡技术，通过 USB 接口或串口与计算机或其他终端机设备连接，配套使用定制的阅读软件及规范的操作即可读取身份证信息。
读取信息包含有：
■ 姓名
■ 性别
■ 民族
■ 出生日期
■ 地址
■ 身份证号码
■ 签发机关
■ 有效期限
■ 照片
■ 指纹信息（2014 年以后三代身份证才有指纹信息）
■ 身份证物理卡号
■ IC 卡、M1 卡、CPU、银行卡、公交卡等卡
■ 社保卡、银行卡、磁条卡等卡（此款不支持）。





四、技术指标：

1、符合ISO14443A和ISO14443B国际标准，支持IC 卡、M1 卡、CPU、银行卡、公交卡、身份证等卡；
2、工作频率：13.56MHz（fc）；
3、天线能量输出；
a)天线表面磁场强度（Hmax）≤7.5A/m rms；
b)天线表面法线方向 5cm 处电磁场强度（Hmin）≥1.5A/m rms；
4、通信接口：USB 、TTL 串口、RS232 串口；
5、电源：USB 供电，DC5V/500mA(±5%)；
6、阅读距离：0-5cm；
7、阅读时间：USB < 1 S；串口 < 1 S；
8、适用于 Windows/Android/Linux/国产系统等平台；
9、可用二次开发工具：C#/C++/C/Delphi/Java/VC/VB/PB/Python 等，支持Windows和Android 网页开发；
10、蜂鸣：自带蜂鸣器，可通过接口控制是否蜂鸣；
11、平均无故障工作时间（MTBF）：大于 5000 小时；
12、使用环境：
a)工作温度：-20℃～55℃；
b)储运温度：-30℃～65℃；
c)相对湿度：20%～90%RH；
d)大气压力：60KPa～110 Kpa；

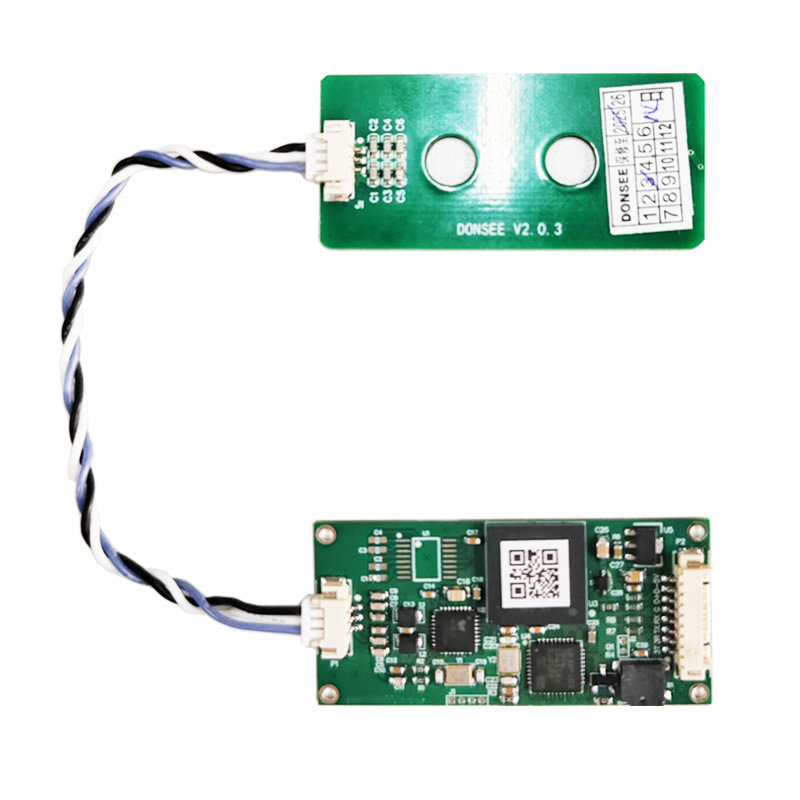

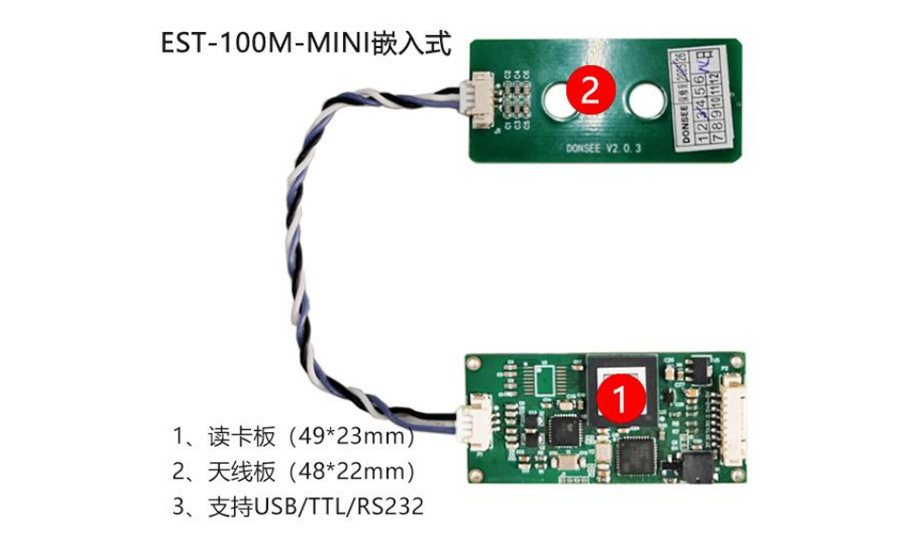

五、部件说明：

1、标准件说明



名称 数量 说明 备注
身份证模块 1 对身份证信息安全进行验证 选配
主控制板 1 MCU 主控部分，对信息进行处理 标配
天线板 1 刷身份证区域，感应身份证信号 标配
天线板连接线 1 10cm 长，3pin 1.25 间距连接线 标配
USB 数据线 1 25cm 长，8pin 1.25 间距 标配
TTL 串口数据线 1 20cm 长，8pin 1.25 间距 选配

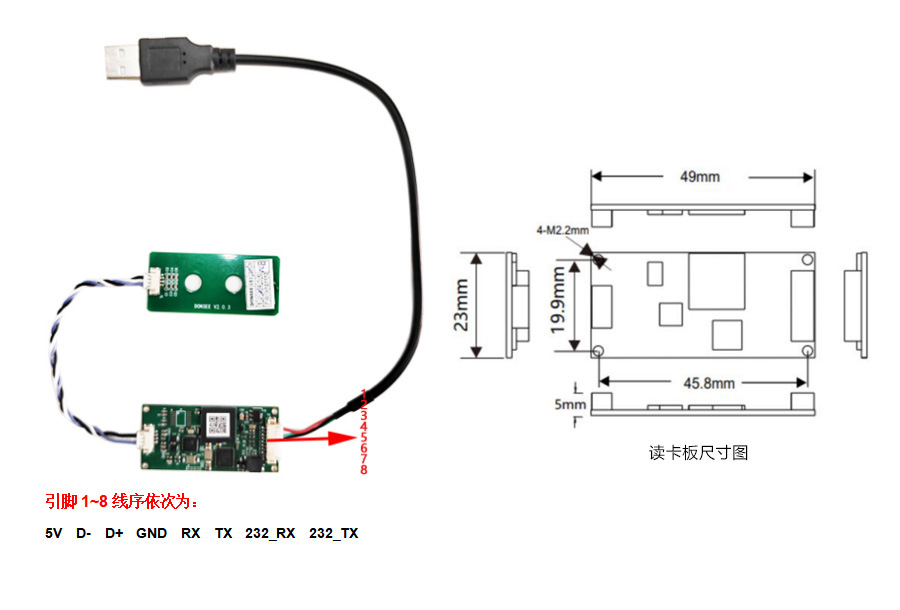

六、接口线序说明：





引脚1~8线序依次为：
5V D- D+ GND RX TX 232_RX 232_TX





七、使用注意事项：





EST-100-MINI组是标准的信息化电子设备，应按照正确的操作方法使用该设备，若使用不当会造成产品不能正常工作或损坏，为避免不必要的损失，请在使用前详细阅读并特别注意以下事项：
● 请小心轻放。严禁剧烈震动与撞击，避免对设备造成不必要的损坏。
● 在连接或取消与其他设备连接时，请将电源关闭，当模块正在工作时，请勿随意移动或跌落。
● 请勿使模组板子板受到浸泡、雨淋，长时间不使用时，请包装好，防止灰尘进入机器内。
● 该产品在寿命终止需报废处理时，应遵守国家及所在地方的法律法规要求，进行安全、环保处置。解剖产品分类回收，亦可交经销商或我单位联系统一处理。
● 为 A 级产品，在生活环境中，该产品可能会造成无线电干扰。在这种情况下，可能需要用户对其干扰采取切实可行的措施。
● 读卡天线周围建议留1-2cm的空间，不要有其他金属干扰、电磁干扰等以免影响读卡效果。
● 如果天线板要贴着金属或者隔金属很近读卡，可以在金属上面贴吸波材料，可以防���金属干扰。
