Электрически нагреваемый газоотводчик, Высота водяного уплотнения 400, Корпус из углеродной стали с защитой от избыточного давления

煤气是炼铁、炼钢、炼焦的副产品，又是冶金炉窑加热的主体热料，在煤气输送和燃烧过程中，煤气管道中的冷凝水会影响煤气输送设备和煤气燃烧设备的正常运转，若不能及时将冷凝水排出煤气输送管道外，将导致煤气输送设备损坏及煤气燃烧设备工作不正常，甚至危及人身安全。

❖煤气排水器工作原理

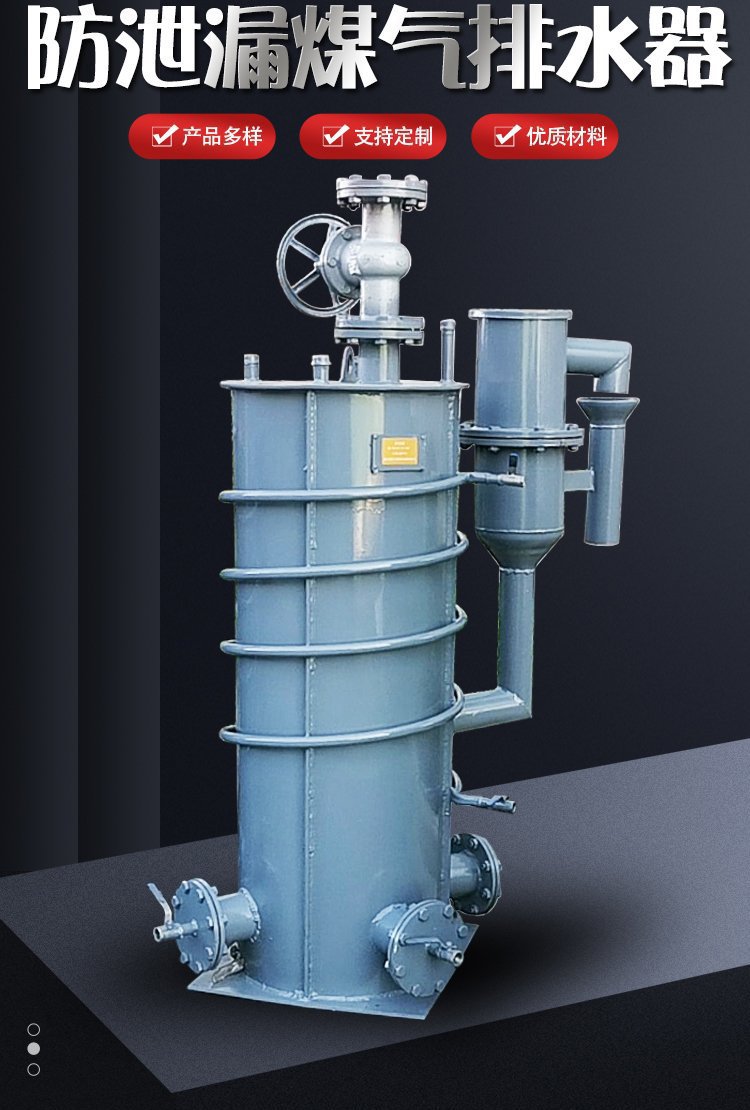

防泄漏煤气排水器在运行过程中为间歇式排水，通过沿导轨升降的浮桥将水排出并与外界大气隔离。

来自燃气管网的冷凝水通过下降管进入煤气排水器，然后到达防泄漏装置，当筒体内水位上升到一定位置时，浮筒的重力小于浮力，浮筒浮起，冷凝水通过出水口排出。

冷凝水排出后，筒内水位下降，浮筒重力大于浮力，浮筒下降，通过锥形垫圈与外界大气隔离。

即使燃气管网压力过高，超过或无法达到排水器的有效水封高度，该防漏装置也能通过浮标和锥形垫圈有效地将气体与外界隔离，从而避免气体泄漏。

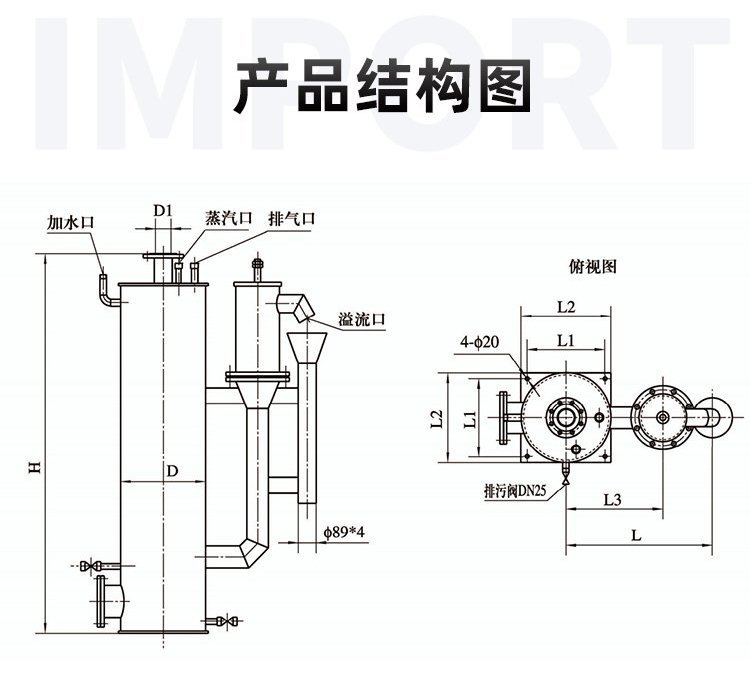

根据结构不同可分为：立式煤气排水器、卧式煤气排水器，是由一个筒体和两根垂直短管组成的一个“U”型水封式排水装置，主要由一次阀、二次阀、连接管、排水器筒体、排污口、溢流口、排水口、底座等部件组成，根据水封级数不同可分为单室或双室多室排水器。

❖煤气排水器设置要求

煤气排水器的设置应遵守GB6222 的规定，当煤气管道采用无坡度敷设时，应每隔100m～150m 左右设一个排水器，一般设在补偿器上游一侧。当煤气管道采用有坡度敷设时，应每隔200m～250m左右设一个，应设在最低点。

❖煤气排水器安装注意事项

要垂直安装，不可倾斜，保证排水器工作可靠。现场煤气管道与煤气排水器进入管相连接，法兰连接处要使用密封垫， 保证密封严密，煤气不外泄。

排水管要通到附近的下水道中，不可将冷凝水直接排放到设备基础下，四周要有护栏和警示牌，防止发生碰撞泄漏等意外事故。

使用前，必须对煤气排水器进行加水，加水时，先打开排气阀，再利用加水口对煤气排水器进行加水。当冷凝水排水管向外淌水时，加水完成，加水完成后，必须将排气阀关闭，防止煤气泄漏！

用户可根据设备现场使用情况，对煤气排水器进行排污和清理工作，排污时，必须彻底关闭煤气阀门，切断电源，杜绝明火，在通风良好的情况下进行，排污后，必须对煤气排水器再加水！

电伴热煤气排水器 水封高度400 壳体碳钢带过压保护
