Модуль низкошумящего усилителя Zeenko BM Series LNA

由于tinySA ULTRA的LNA仅在3.5GHz以下有效，一些用户希望能够添加LNA改善高频灵敏度，这对需要测量5.8GHz应用的用户非常有用。我们检查了市场上一些广泛使用的模块，大部分标称6GHz的宽带LNA模块平坦性非常糟糕，一些标准20dB的LNA模块，在6GHz的时的增益不到10dB。并且这些模块并没有提供实际测试数据，仅提供芯片数据手册，但是大部分模块与芯片手册的电路不完全一致，这导致用户实际使用的时候遇到困扰，尤其是一些号称高增益的级联模块，在低频时可能存在增益过高，k值过低，存在发生自激损坏接收机的风险。为了方便使用，我们设计了一系列USB接口的LNA模块。

ZKxx-UM系列是Zeenko推出的USB接口供电射频低噪声放大器，具有便捷的供电接口，适中的增益，较高的IP3和较低的噪声。本系列使用USB type-C接口供电，内置高PSRR LDO可以有效降低电源噪声，与其他商家的USB直接馈电的模块相比有效的降低了本底噪声。ZKxx-UM系列LNA采用非常紧凑的设计，使用都系统屏蔽罩，受潮可能生锈，户外使用请注意防潮。

ZKxx-BM系列是Zeenko推出的USB接口供电内置电池的射频低噪声放大器。在ZKxx-UM的基础上增加电池并降低功耗，适合便携使用。与其他商家的内置电池的模块相比具体更平坦的一致的增益，更低的本底噪声，更小的体积，更长的续航。

以下是ZKxx-UM系列LNA的实测数据，您可以根据需求按需选择。放大器增益不是越高越好，作为前置放大器、天线放大器，应按照放大器后的馈线损耗+接收机噪声系数+（3~6）dB选择，通常20dB就足够了。对于频谱分析仪的前置放大器，由于前端电路的带宽很宽，增益越大，抗阻塞性能越差，互调产物也会更强，越容易受干扰。如无特殊需求，请不要同时使用tinySA ULTRA内置LNA和外置LNA。该系列放大器是单向放大器，用于接收机前置放大，或者小功率驱动放大，不能用于手机信号或者wifi信号等T/RX公用天线的系统。不建议在本底噪声嘈杂的环境使用前置放大器，可能堵塞接收机或者让接收机的AGC电路降低接收增益，尤其是在居民区中，中短波更容易受干扰。

以下是实测增益和回波损耗，在同一个图片对比显示，您可以清晰的对比并选择合适增益的LNA。

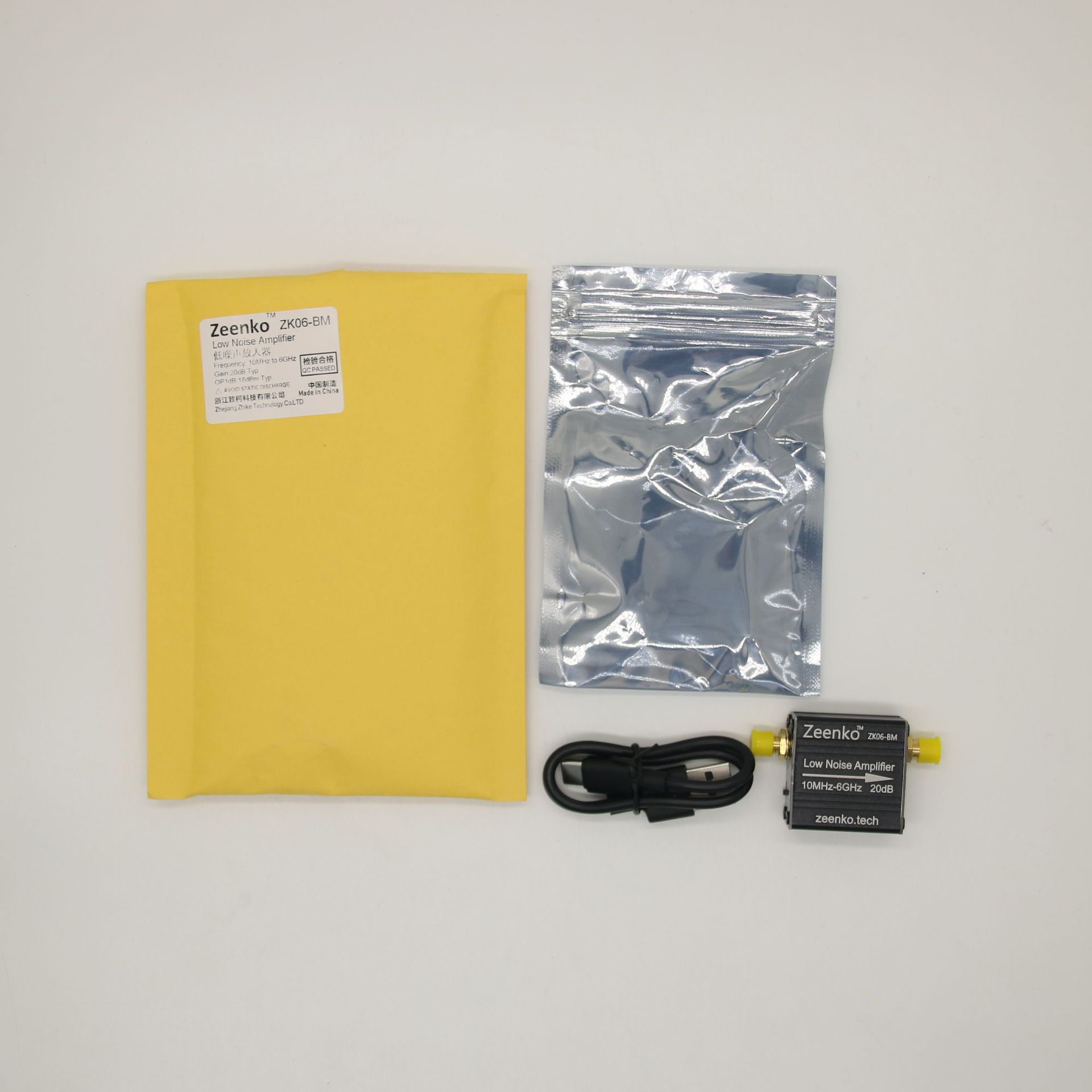

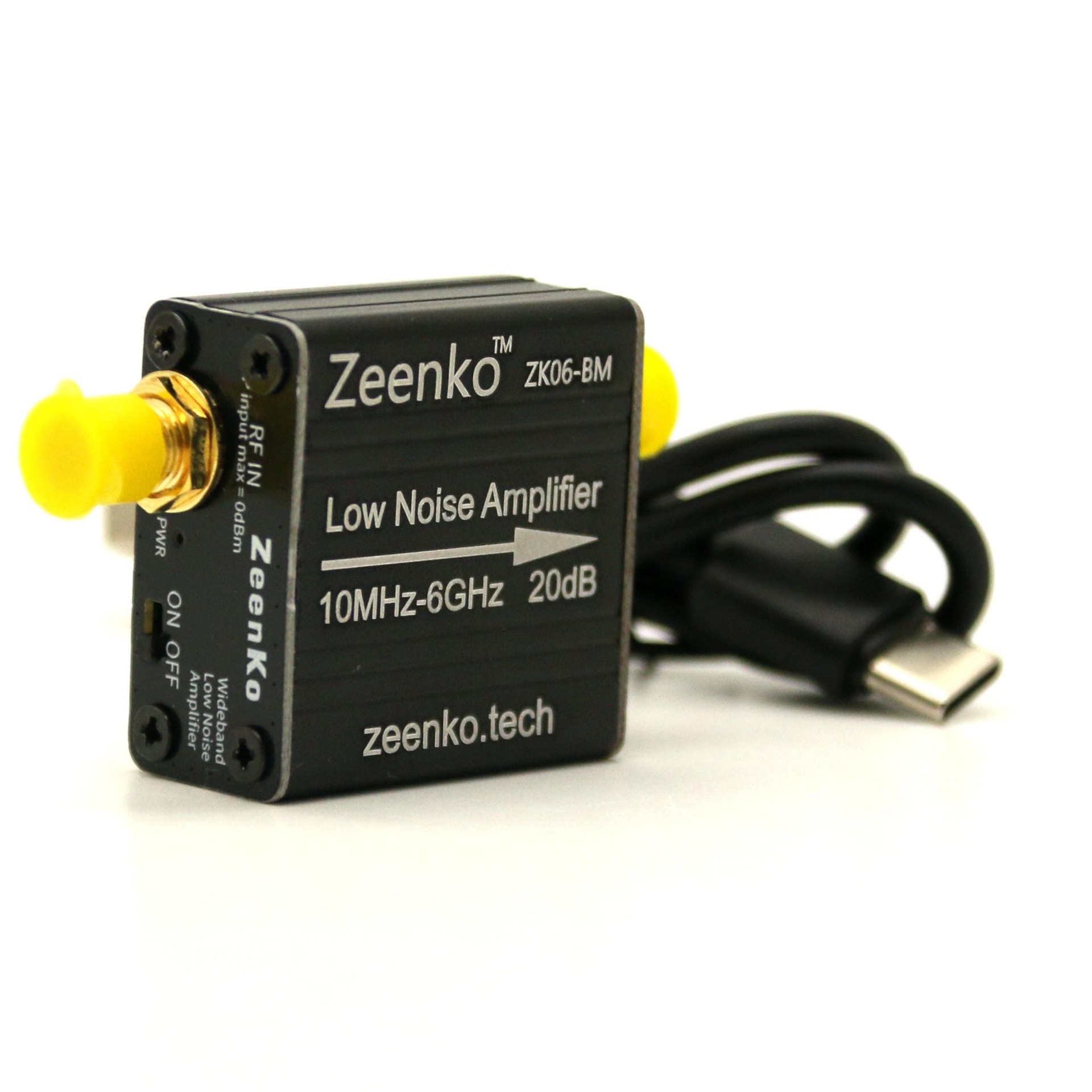

ZK06-BM 实拍图

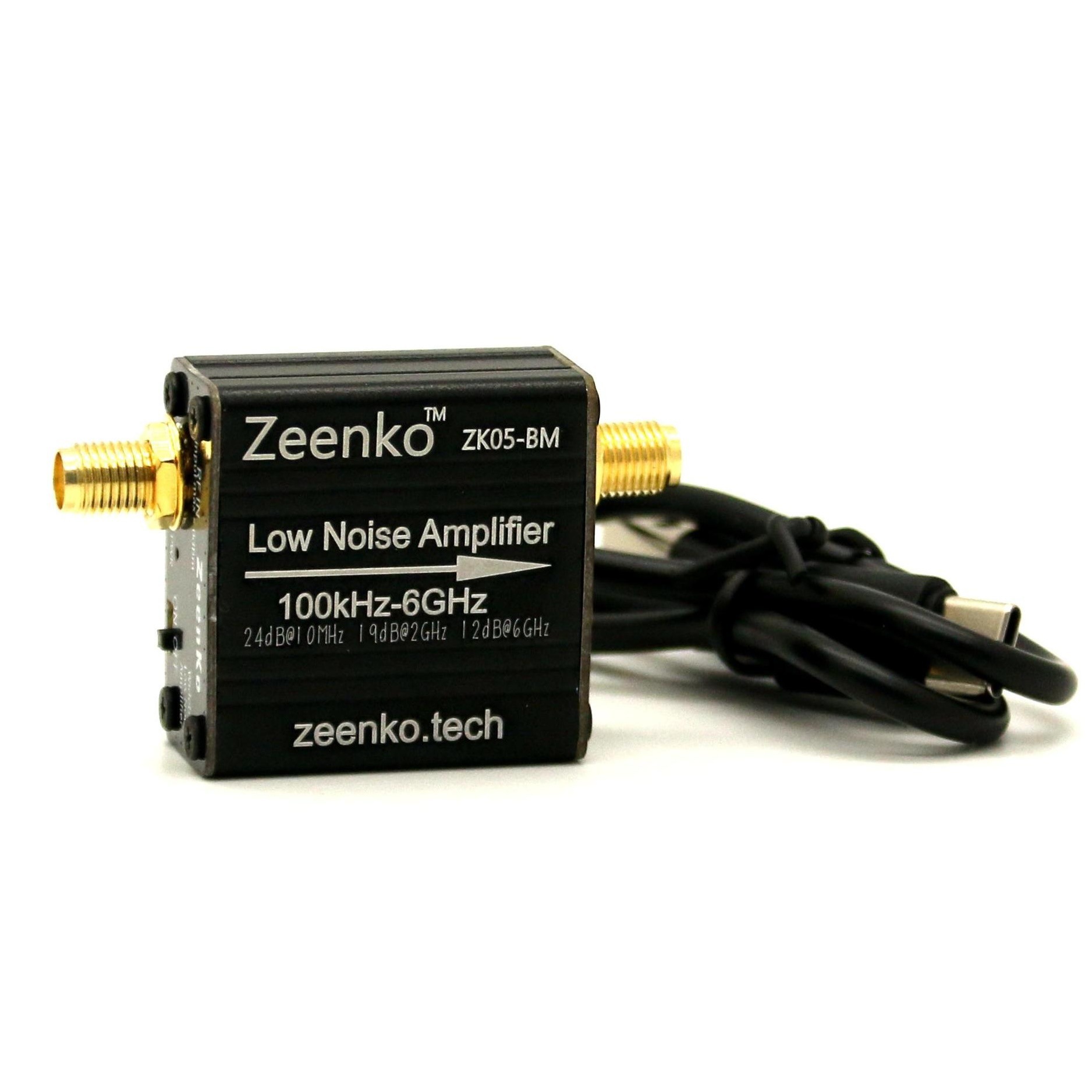

ZK05-BM 实拍图

ZK09-BM 实拍图
