Модель 25 лет, 4 дюймовый экран, Litevna 64, 6ГГц, векторный анализатор сетей, антенна, коротковолновый MF, HF, VHF
Offer ID: 978641305899
Оформить заказ
| Изображение | Характеристики | Цена (CNY / RUB) | В наличии | SKU ID | Кол-во / Корзина |
|---|---|---|---|---|---|
📦 | LiteVNA-64 | ¥868.0 / ≈ 10 487 ₽ | 1439 | 6100086235154 |
Статистика продавца
Свойства товара
Описание товара

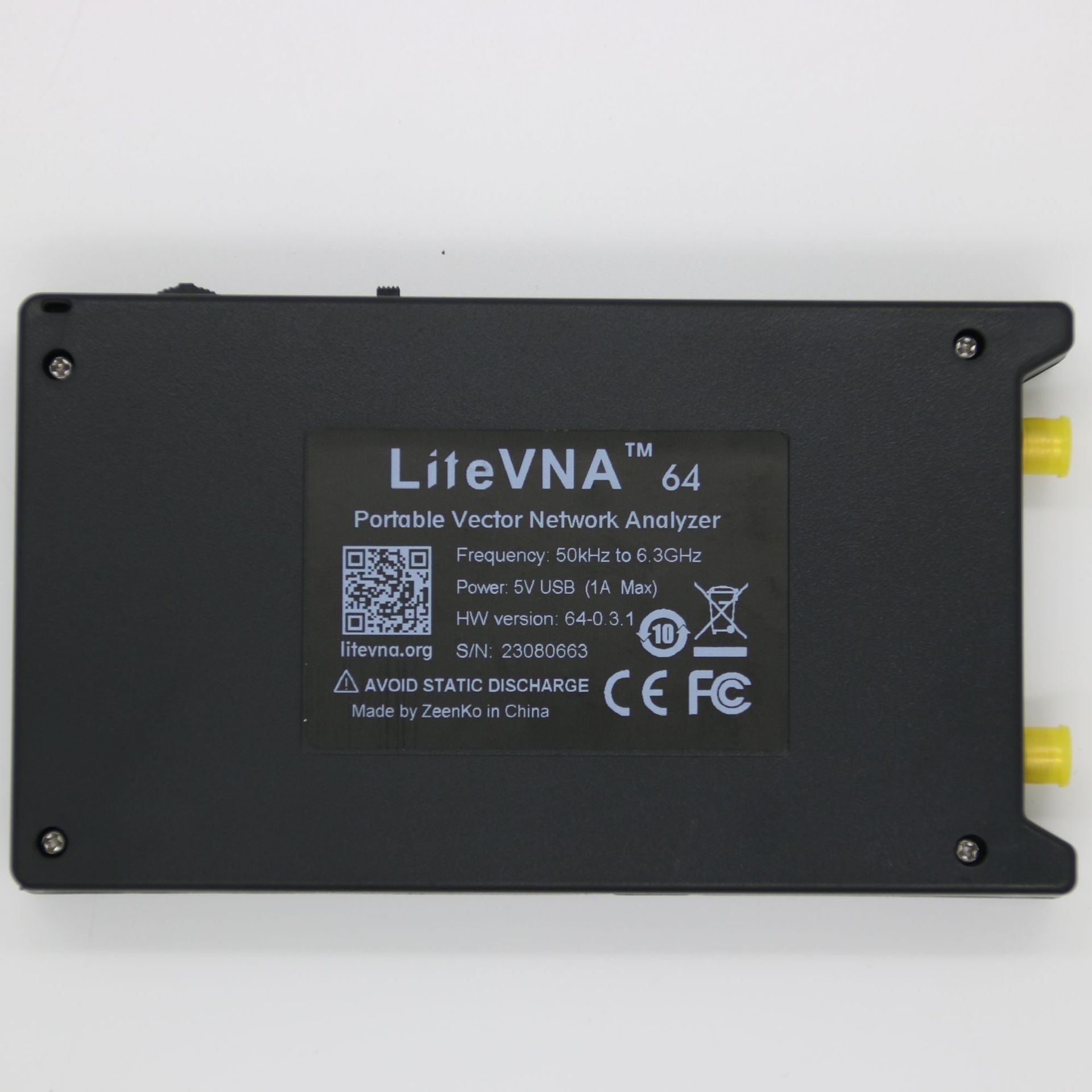

LiteVNA
LiteVNA是2021.11月新推出的便携式矢量网络分析仪，最高达6.3GHz。LiteVNA基于之前推出的NanoVNA和SAA2进行了较大的改进。
为了最小化功耗和尺寸，LiteVNA只使用一个混频器，用于S11和S21测量的多个内部射频开关，用于TDR和DTF测量的IFFT计算。
LiteVNA在设计时考虑了社区的意见，现在除了更宽的测量范围外，还带来了更快的扫描速度和更多的扫描点。结合与NanoVNA一致的易于使用的界面，LiteVNA现在可以轻松地用作现场测试工具。
LiteVNA包含一个MicroSD插槽，因此您可以随时将现场测试数据或屏幕保存到MicroSD卡中。LiteVNA的测量范围高达6.3GHz，能够满足常见的业余无线电和物联网应用，以及新兴的5GHz测试，使最新的5.8GHz wifi和5.8GHz图像传输应用成为可能。

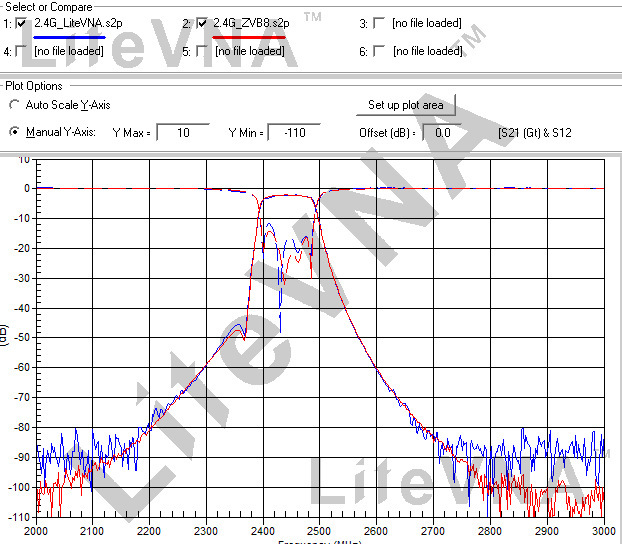

我们已将LiteVNA64更新至0.3.2版本，重新设计了电源和IF电路，大幅降低了本底噪声，彻底解决连接外部电源时的干扰问题，现在低于1MHz-3GHz的频率，使用20AVG时可以获得优于90dB的有效动态，高于3GHz时受限隔离度降低，在6.3GHz时有效动态降低至50dB。与同类产品对比，LiteVNA拥有更宽的频率测量测量范围和有效动态范围，并且更加轻便可靠！
受当前芯片供应紧张影响，并且我们仍然希望LiteVNA是爱好者和初创公司负担得起的设备，0.3.2版本的LiteVNA目前供应比较紧张，2.8英寸的LiteVNA62仍然是0.3版本，我们正在与供应商共同努力，尽可能的把更好的设备提供给用户！

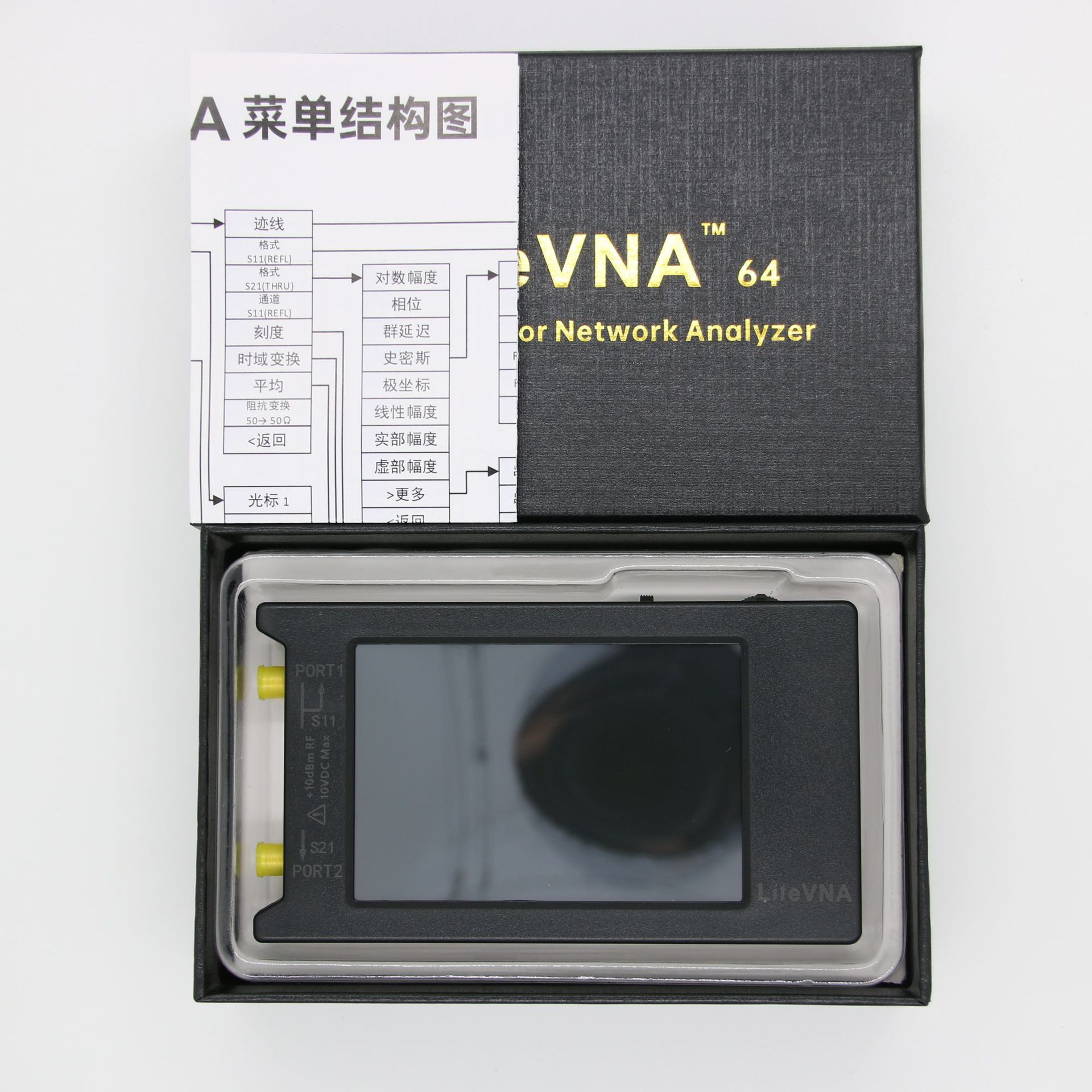

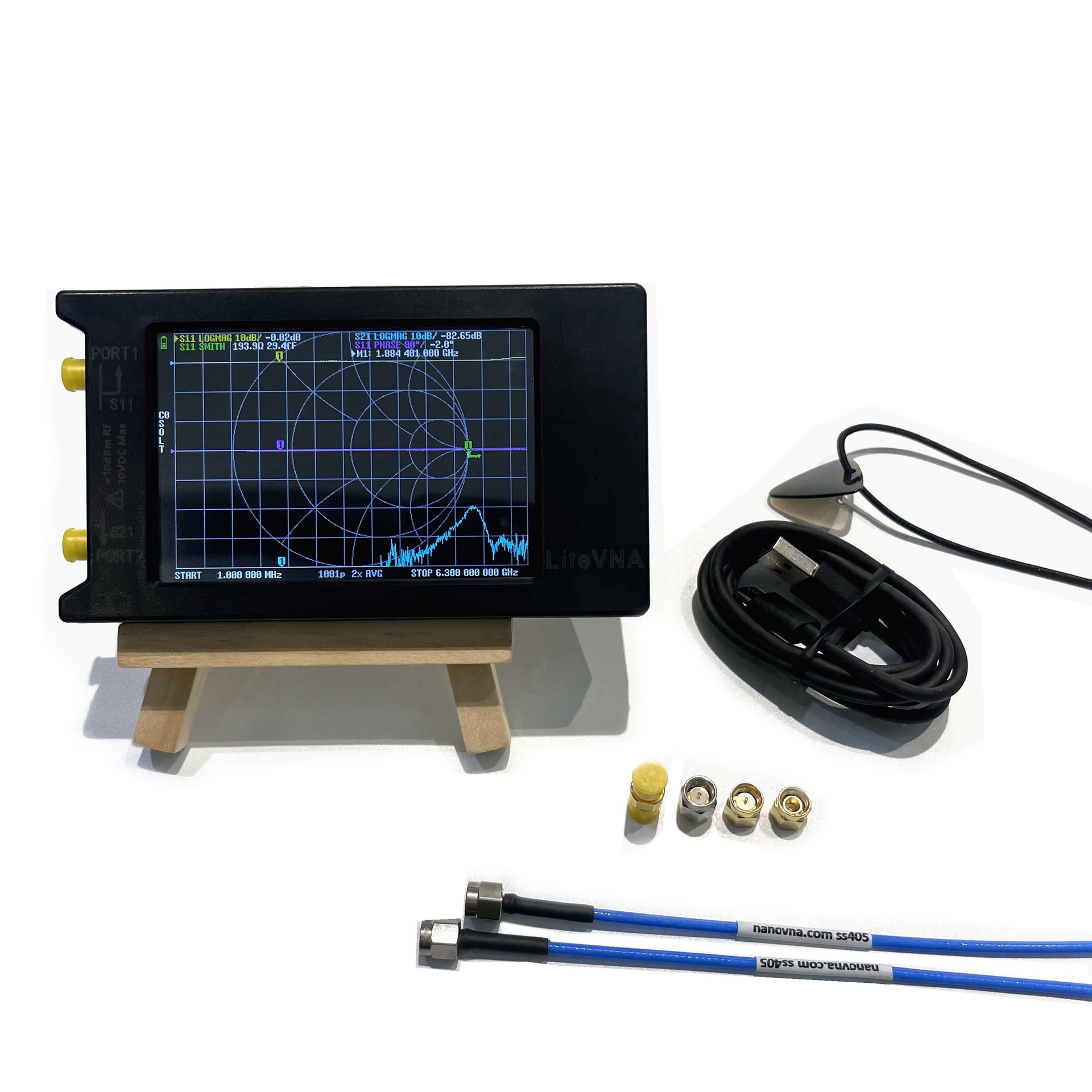

包装清单 |Packaging details
1. LiteVNA主机*1 (含4英寸触摸屏，2000mAh电池)
2. 30cm SMA公对公 SS405��频电缆 *2
3. SMA母对母连接器 *1

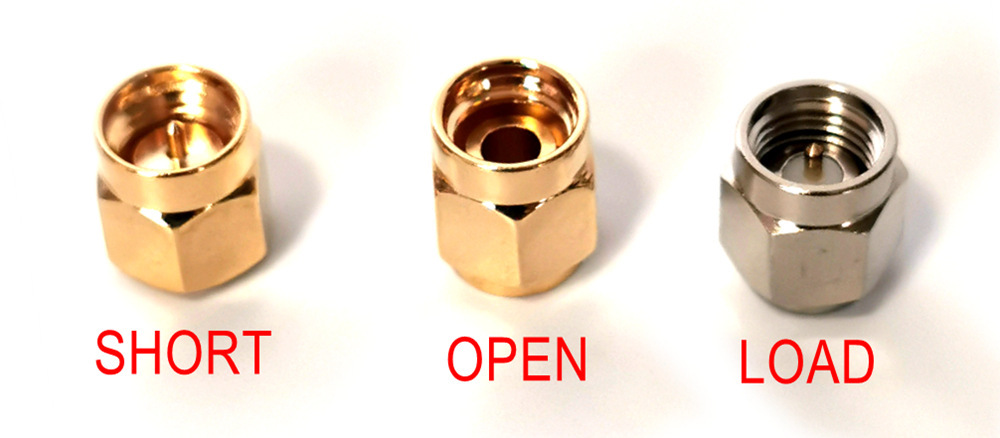

4. SMA简易校准件套SHORT *1
5. SMA简易校准件套OPEN *1
6. SMA简易校准件套LOAD *1
7. USB Type-C数据线 *1
8. 触摸拨片
LiteVNA规格参数
|
参数 |
规格 |
备注 |
|
频率范围 |
50kHz~ 6.3GHz |
- |
|
有效动态 |
>70dB |
f < 3GHz,校准后 |
|
>50dB |
f >= 3GHz,校准后 |
|
|
S11本底噪声 |
<-50dB |
f <3GHz,校准后 |
|
<-40dB |
f >= 3GHz, calibrated |
|
|
频率稳定性 |
<0.5ppm |
0℃ - 50℃ |
|
扫描速度 |
>550 points/s |
Avg=1 |
|
扫描点 (设备上) |
10~ 1001 points,可调 |
- |
|
扫描点(USB) |
1~ 1024 points,可调 |
- |
|
电源 |
USB, 5V±0.5V 600mA MAX |
LiteVNA 62 |
|
USB, 5V±0.5V 1A MAX |
LiteVNA 64 |
|
|
电池 |
锂聚合物3.7V 1300mAh |
LiteVNA 62 |
|
锂聚合物3.7V 2000mAh |
LiteVNA 64 |
|
|
操作温度 |
-10℃ ~ 50℃ |
低于 0℃时电池 效率降低 |
|
射频连接器 |
SMA 母 |
- |
|
显示器 |
2.8”TFT LCD (320×240) |
LiteVNA 62 |
|
3.95”TFT LCD (480×320) |
LiteVNA 64 |
