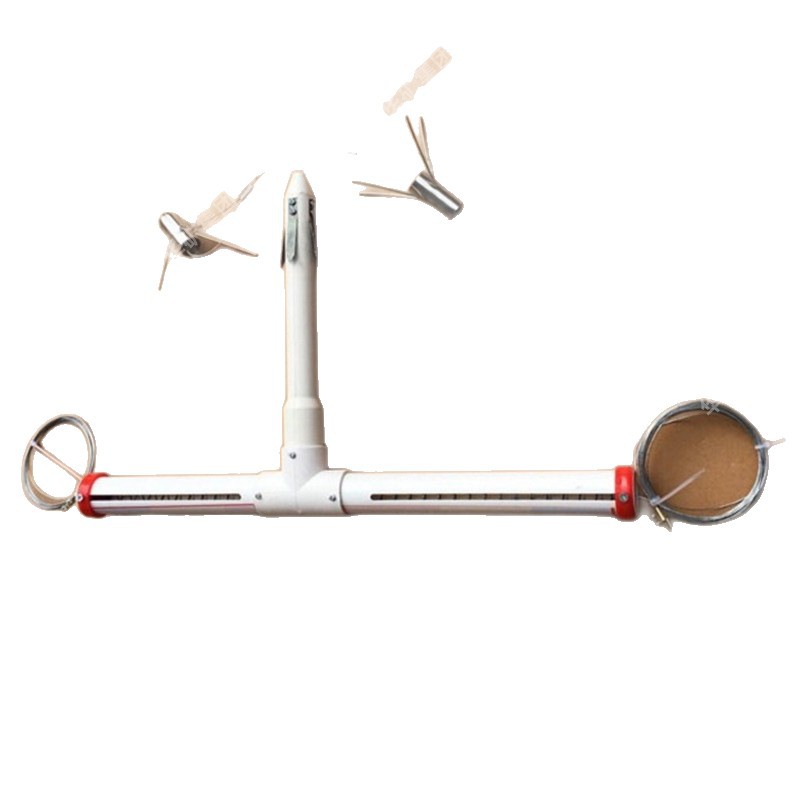

Интуитивный мониторинг метра отсоединения крыши, удобная установка метра отсоединения крыши Lby-3A параллельный метр отсоединения крыши





顶板离层指示仪是监测顶板岩层分离时所产生位移量的专用仪器，用于监视监测顶板位移(围岩离层)量,避免顶板(围岩)塌方冒顶。LBY-3A型顶板离层指示仪主要适用于采用锚杆、锚索支护的巷道顶板及需要测量顶板位移的工作面。为煤矿工程技术人员和检测工作人员提供确定锚杆的长度、抗拉强度，是了解所使用锚杆、锚索的合理性、经济性的依据。

顶板离层仪安装步骤：

1、用锚杆钻机φ28mm钻头打7m—8m深的孔；

深部基点：用安装杆将深部基点锚固器推入孔中，直至孔底，抽出安装杆后，手拉一下钢丝绳，确认锚固器已卡住，深部基应固定顶板以上7m—8m处；

2、两端固定螺丝对准刻度：记下浅部、深部的初始读数，用螺丝卡死，并截去多余钢绳。

顶板离层仪使用规定：

1、巷道每隔5m—10m安设一个LBY-3顶板离层指示仪；离层指示仪安装位置距迎头不得超过1.5m,否则无法捕捉顶板离层的全过程；

2、钢绳应事先盘好，推入锚固器时逐圈展开，以防纠缠打结；

3、浅部基点锚固器一定要准确定位，为此可提前在安装杆上做好标记；

顶板离层仪产品参数：

1.测量方式：反光彩色显示

2.测量点数：2个（3个）

3.量程：200 mm

4.读数精度：1 mm

5.安装锚孔直径：28.42 mm
