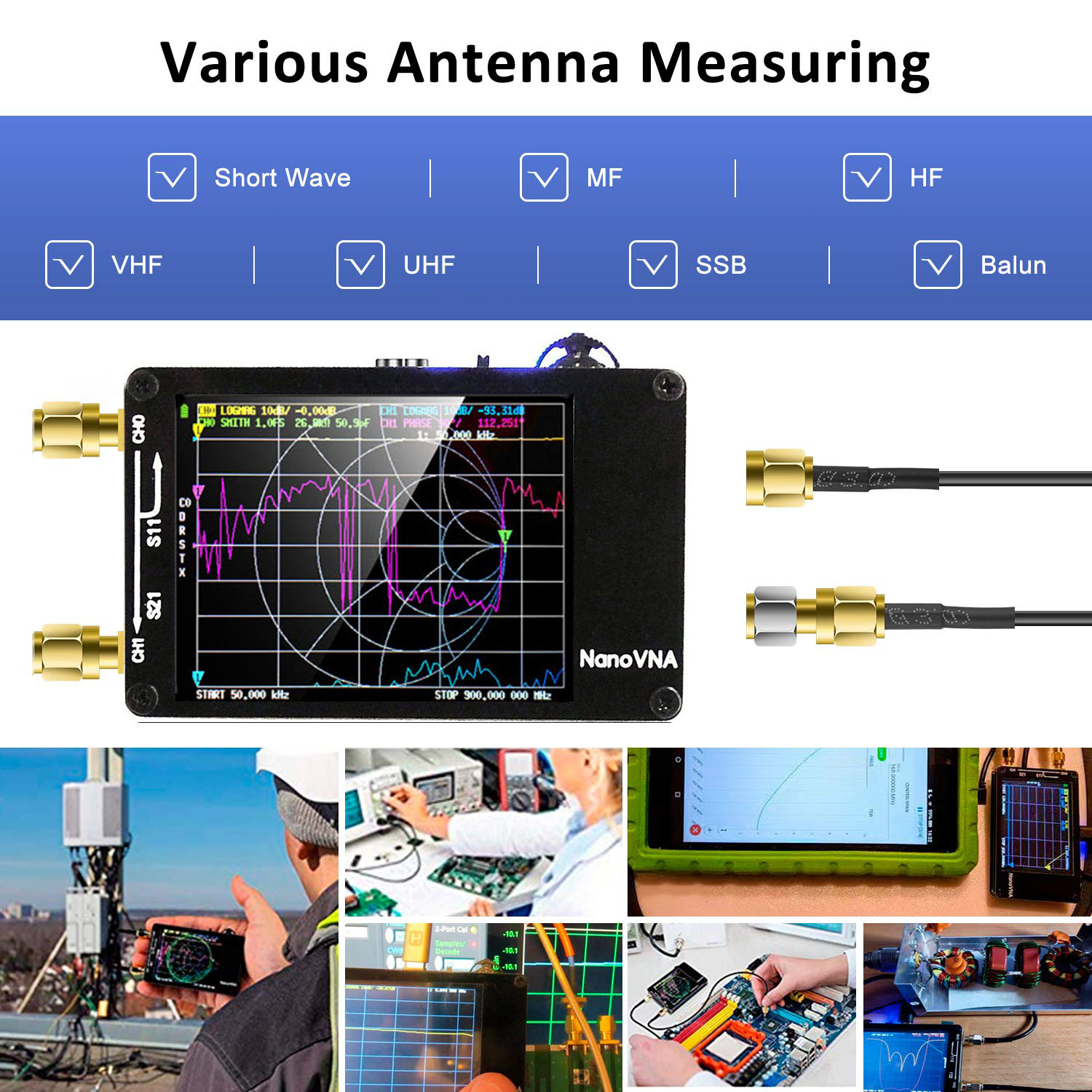

Анализатор антенн Nanovna -H 50КГц-1.5ГГц, 2.8 дюйма, IPS, MF, HF, VHF, UHF





重磅升级



便携式矢量网络分析仪

黑色



包装尺寸：12*9.5*3.5cm  包装重量：180克 包装方式：纸盒

NanoVNA-H PCB升级版

 更新后增加的功能：

1.更低的电源噪音，使用谐波时噪音更小；

2.内置1000mAh电池

3.添加MicroSD卡方便保存测试数据；

4.添加RTC支持；

5.修改端口名称为Port1和Port2



MicroSD最大支持32GB，并且只支持SPI模式。





这是一款DIY产品，在信用卡大小的尺寸上尽可能提供完善的矢量网络测量功能。包含一个2.8寸的触摸屏，400mAh电池，TX/RX方式测量，可以测量完整的S11和S21参数，如需要获取S12和S22，需要手动更换收发端口接线。如果还有其他不完善的地方，您可以和我沟通。



● 测量频率: 50KHz ~ 1.5GHz
● 射频输出:-13dbm (最大 -9dbm)
● 频率精度:<2ppm
● 频率稳定性:<0.5ppm
● 测量范围: ● 测量范围: 70dB(50kHz-300 MHz),(50dB (300M-900MHz), 40dB (900M-1500MHz));
● 端口 SWR: < 1.1
● 显示: 2.8寸 TFT （320 x240）

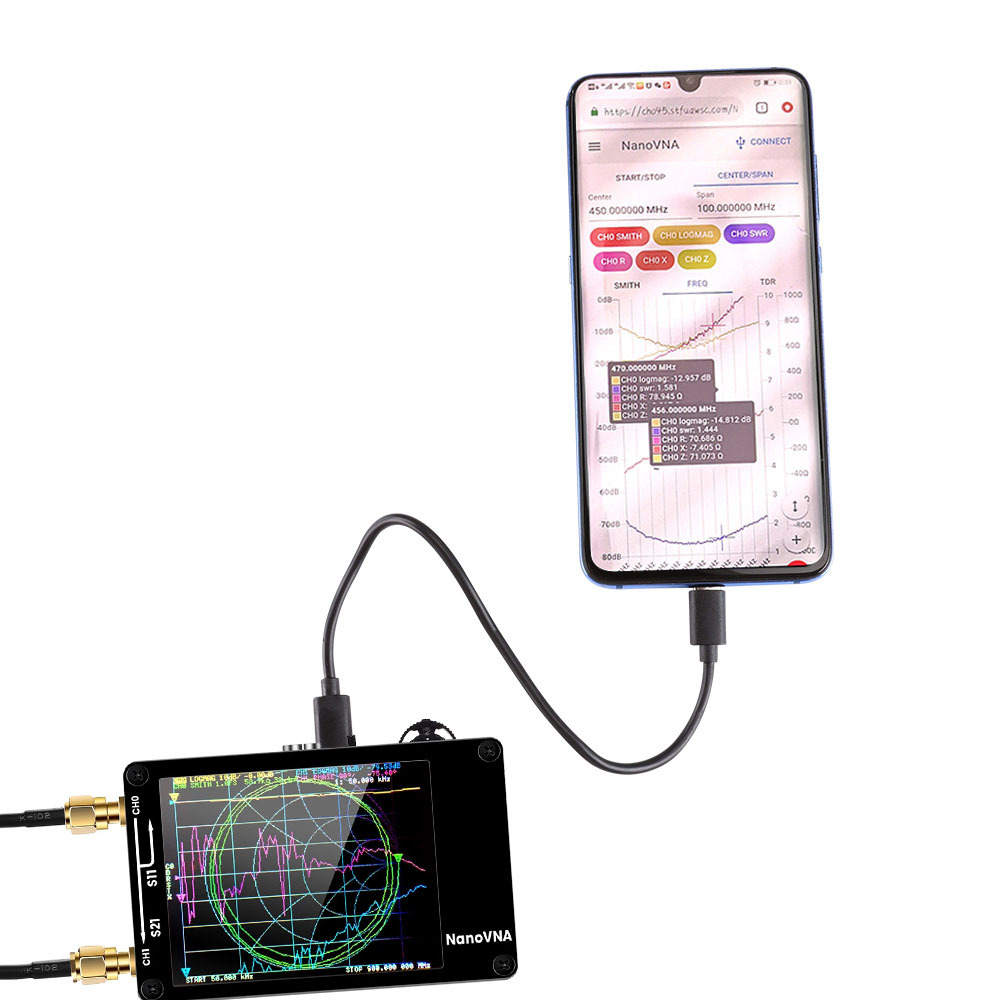

● USB 接口: USB  type-C   通信模式：CDC (串行)

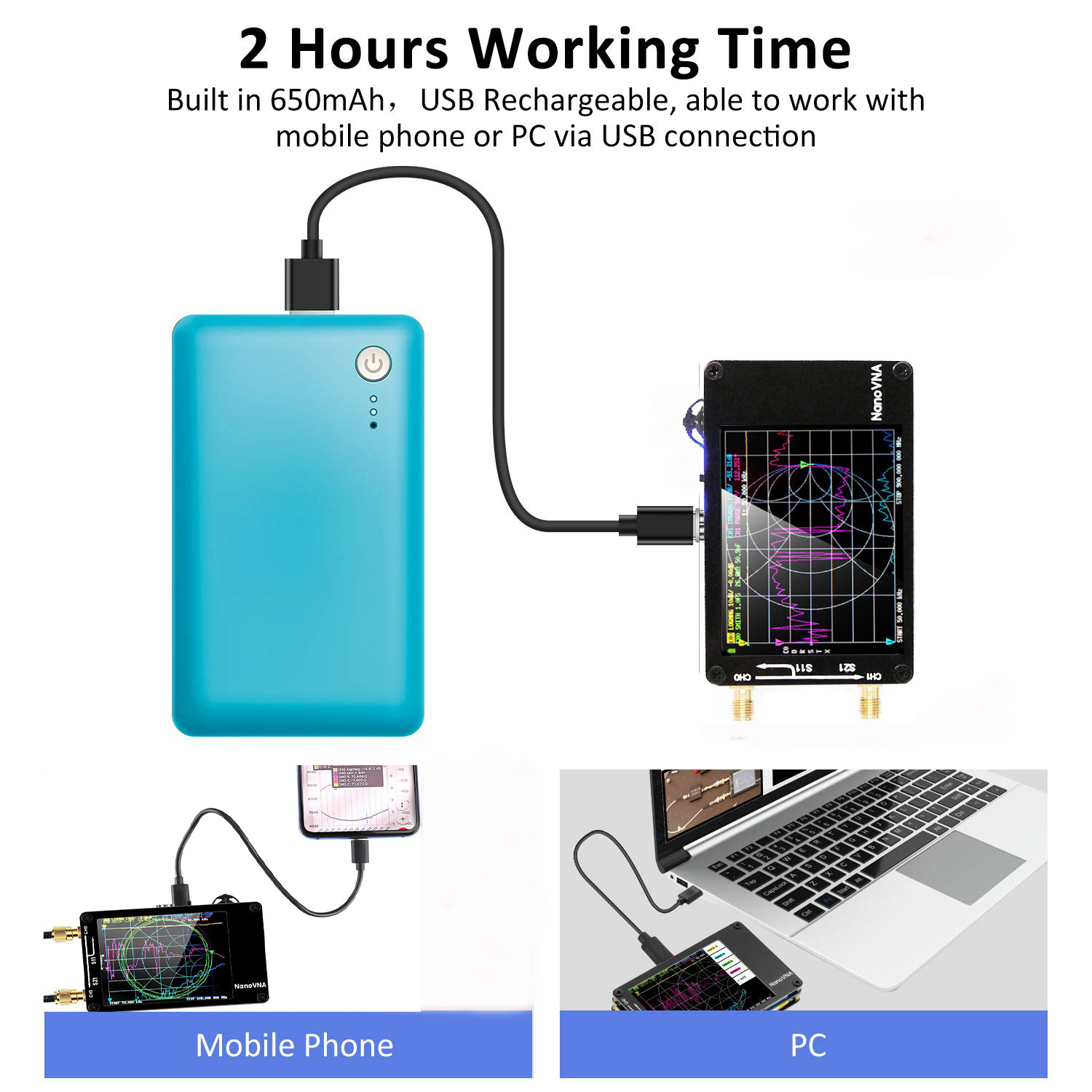

● 电源: USB 5V 120mA，内置400mAh电池，最大充电电流1A, 可连续使用4小时以上
● 校准点数量: 101 (固定)
● 扫描点数量: 101 (固定)
● 显示跟踪: 4, 标记: 4, 设置保存: 5



测量S参数，电压驻波比，相位，延迟，史密斯圆图……;

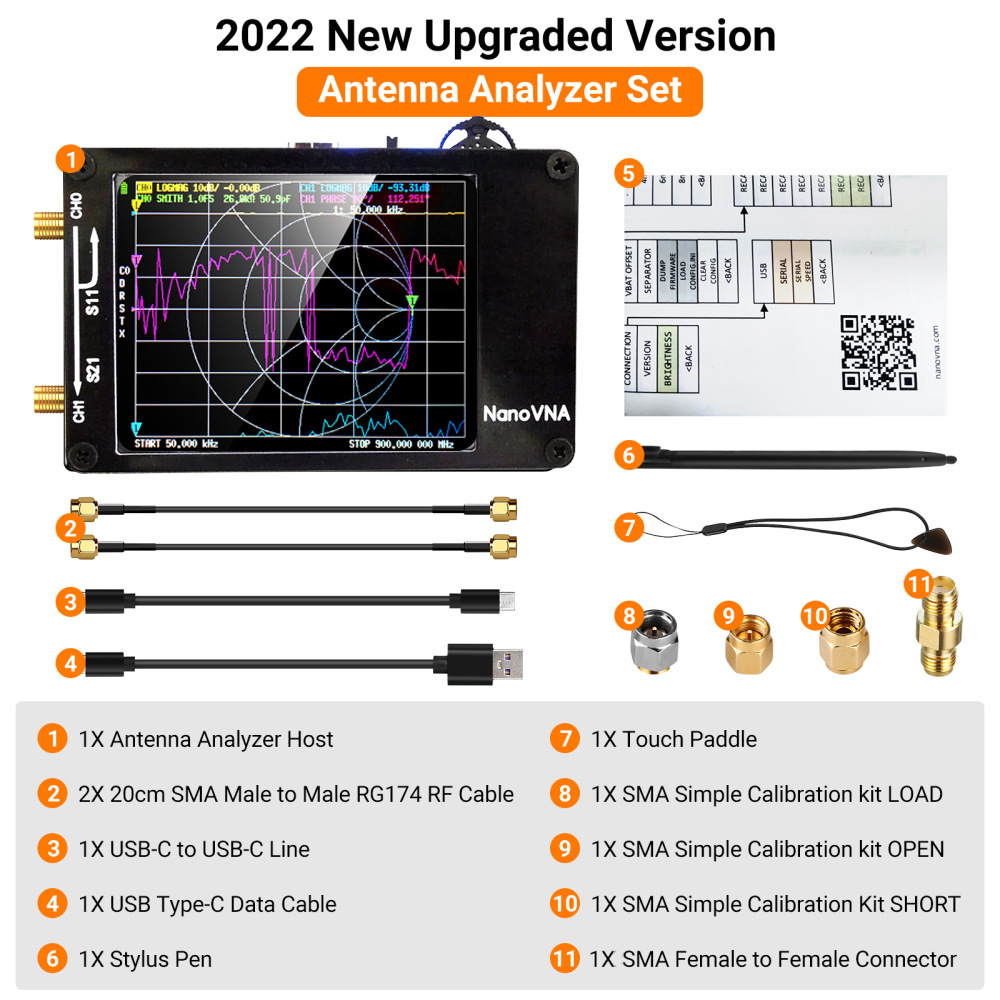

包装清单：

1. NanoVNA主机*1 (含2.8英寸触摸屏，1000mAh电池)
2. 20cm SMA公对公 RG174射频电缆 *2
3.Type-C转Type-C连接线
4. USB Type-C数据线 *1

5.简易说明书*1

6.触摸笔*1

7.拨片*1

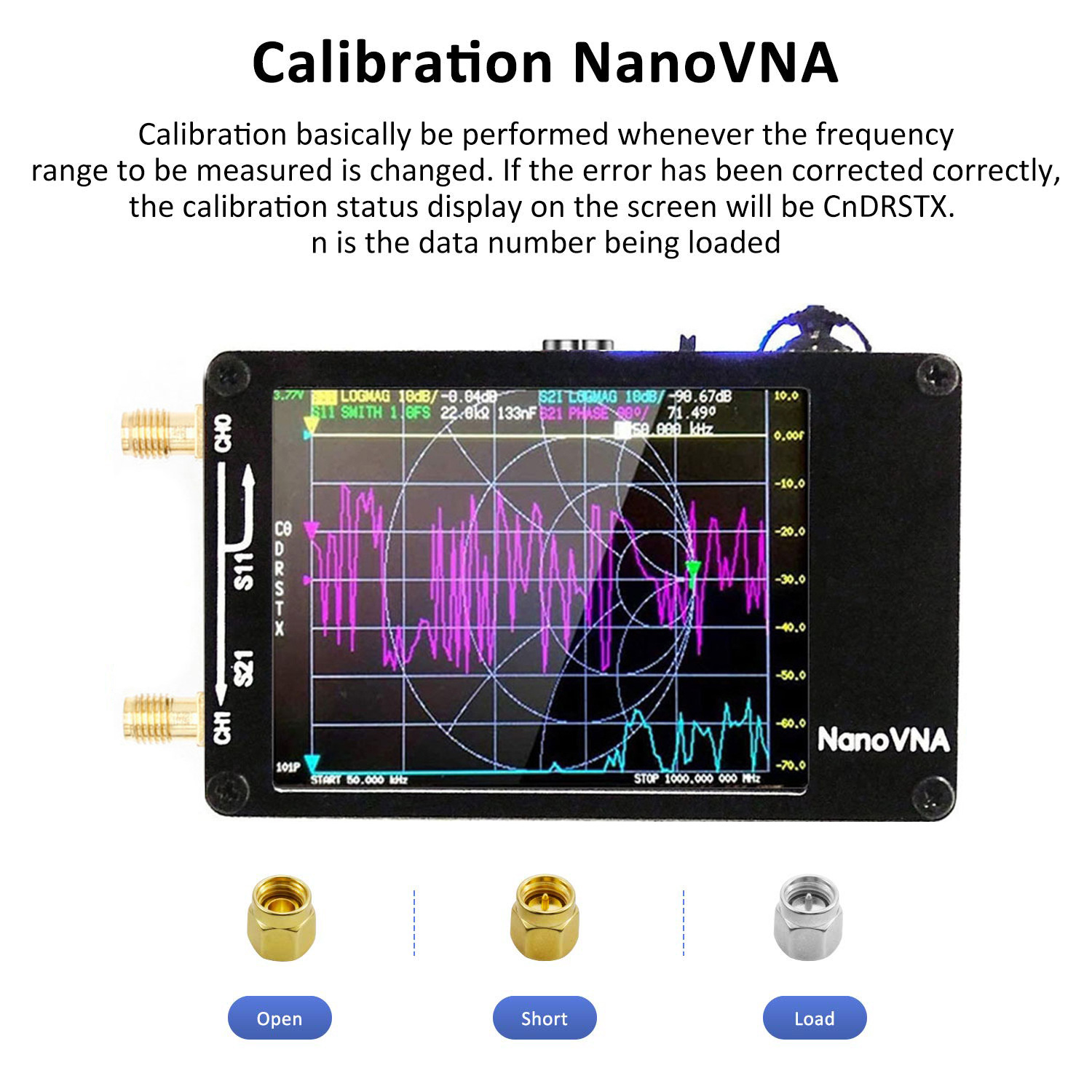

8. SMA简易校���件套LOAD *1
9. SMA简易校准件套OPEN *1
10. SMA简易校准件套SHORT *1

11. SMA母对母连接器 *1
