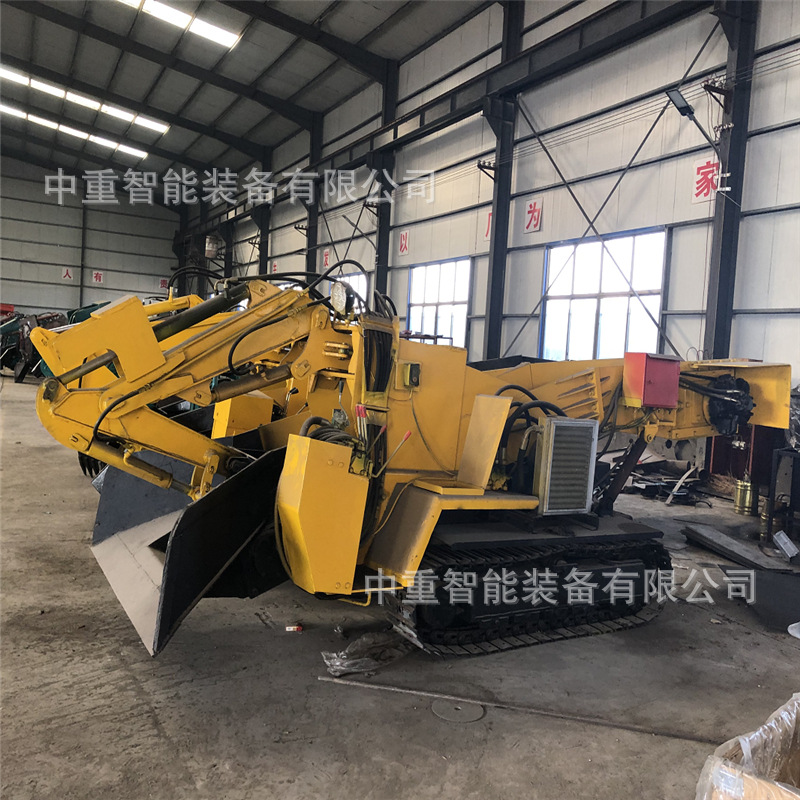

Экскаватор-погрузчик на колесах и гусеничном шасси Zwy-120/55L для угольной добычи

煤矿用挖掘式装载机产品详情：

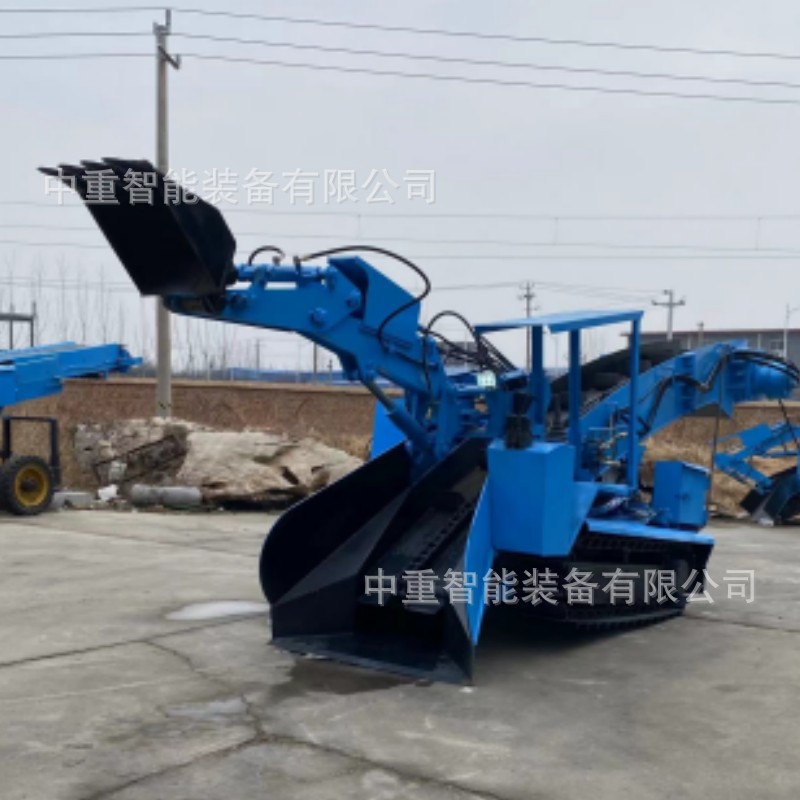

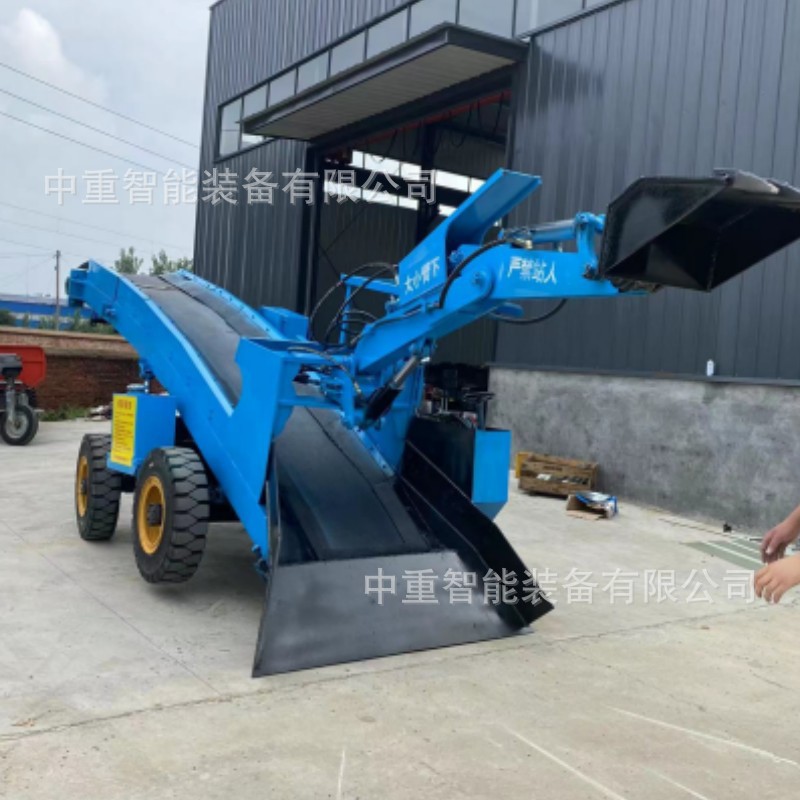

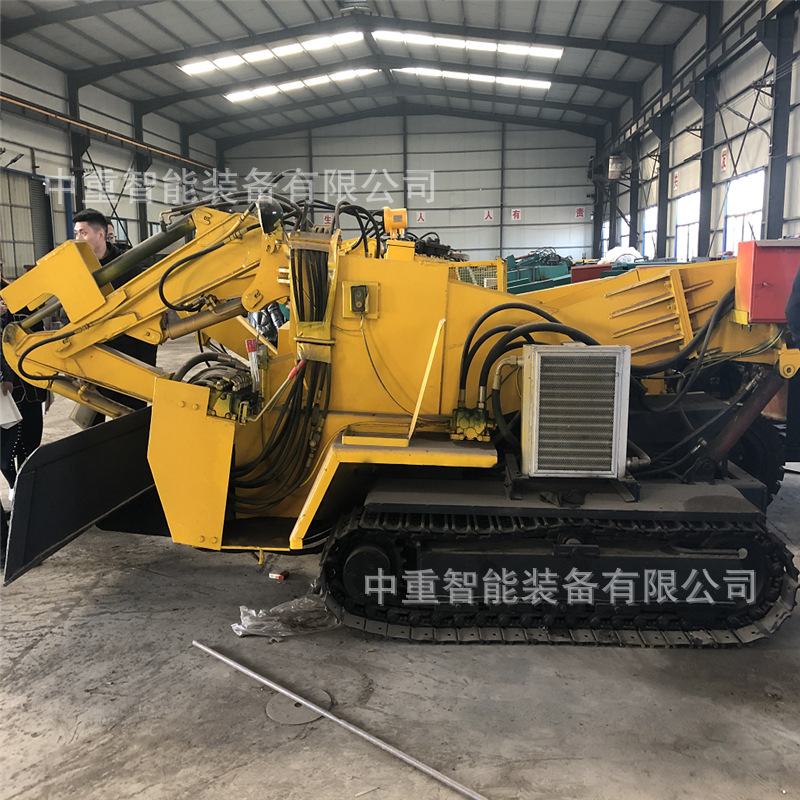

矿用挖掘式装载机又称扒渣机，坑道清理机，坑道出渣机。按照行走方式分为轮式和履带式。它是及液压行走，挖掘装置，皮带输送，装车，清理巷道底部五种功能。主要由电动机，液压行走，挖掘装置，行走装置，皮带输送卸料和电器控制系统等部分组成。整车液压系统由一台15kw电动机为动力带动齿轮泵，液压油经油箱到多路阀到执行动作元件再回到油箱，通过多路阀的四个手柄完成对液压装置的控制。它突出的优点就是操作灵活，出渣效率高，以：2m*2m巷道为例，一排炮在一小时左右就可以清理干净。

煤矿用挖掘式装载机设计优点：

采用底盘分体设计，通过力强，可以灵活的通过巷道“小支脉”。输送大架采用分体设计，对于竖井矿山下井安装极为方便。皮带采用pvg高拉力阻燃带使用寿命长，可保证掘进巷道距离为360m以上。挖掘式装载机扒渣机具由转弯灵活，操作简单，掘进巷道不用调头，效率高。

煤矿用挖掘式装载机产品参数：

整机重量 KG 21500

装载能力 m3/h 180

标准臂 短臂（可选）

挖掘宽度 mm 7030 5800

挖取距离 mm 3000 2650

挖掘高度 mm 4635 3100

挖掘深度 mm 990 700

卸载高度 mm 1970-2693 (可变)

卸载距离 mm 5123（可变）

行走速度 m/s 0.54±5%

刮板链速度 m/min 44

刮板链运输机构形式 双链双驱

适用巷道坡度 （o） ≤32

最 大工作压力 mpa ≤32

接地比压 mpa ≤0.1

离地间隙 mm ≤380(可加高)

总功率 KW 79

操纵方式 液控

履带内侧宽度 mm 1350(可加宽)

最 大物料通过尺寸（宽×高） mm 780×970

工作臂最 大回转角度 （o） ±55

外形尺寸（运输状态） 长 mm 13088

宽 mm 2350

高 mm 2500

外形尺寸（工作状态） 长 mm 14500

宽 mm 2350

高 mm 3500

适用巷道断面（宽×高） m ≥3.8×3.7

项目	参                   数
	ZWY-50	ZWY-60	ZWY-70	ZWY-80	ZWY-100
机长	4300	4300	5600	6000	6400
机宽	1300	1500	1700	1700	1730
机高	1500	1500	1500	1770	1650
轴距	1300	1500	1700	1700	1700
矿料	600*600	600*600	600*600	800*600	800*600
离地间隙	180	180	180	160	190
整机质量	-	-	-	-	-
举升高度	1350	1350	2100	2100	2100
料架装车高度	1200	1200	1500	1600	1500
适合装车长度	1500	1500	1700-2200	1750-2100	1700-2100
铲斗举升高度	2000	2100	1900	1800	1740
总功率	15	15	15	19	19
回转角度	73	73	73	73	73
行车速度	3/6	3/6	3/6	3/6	3/6
挖掘力	11.1	11.1	11.1	11.1	11.1
装载效率	50	60	70	80	100
皮带宽度	500	600	600	700	700
坡度	22	22	24	24	24
作业空间	1.5*1.8	1.5*1.8	1.8*2.2	2.6*2.6	3*3
