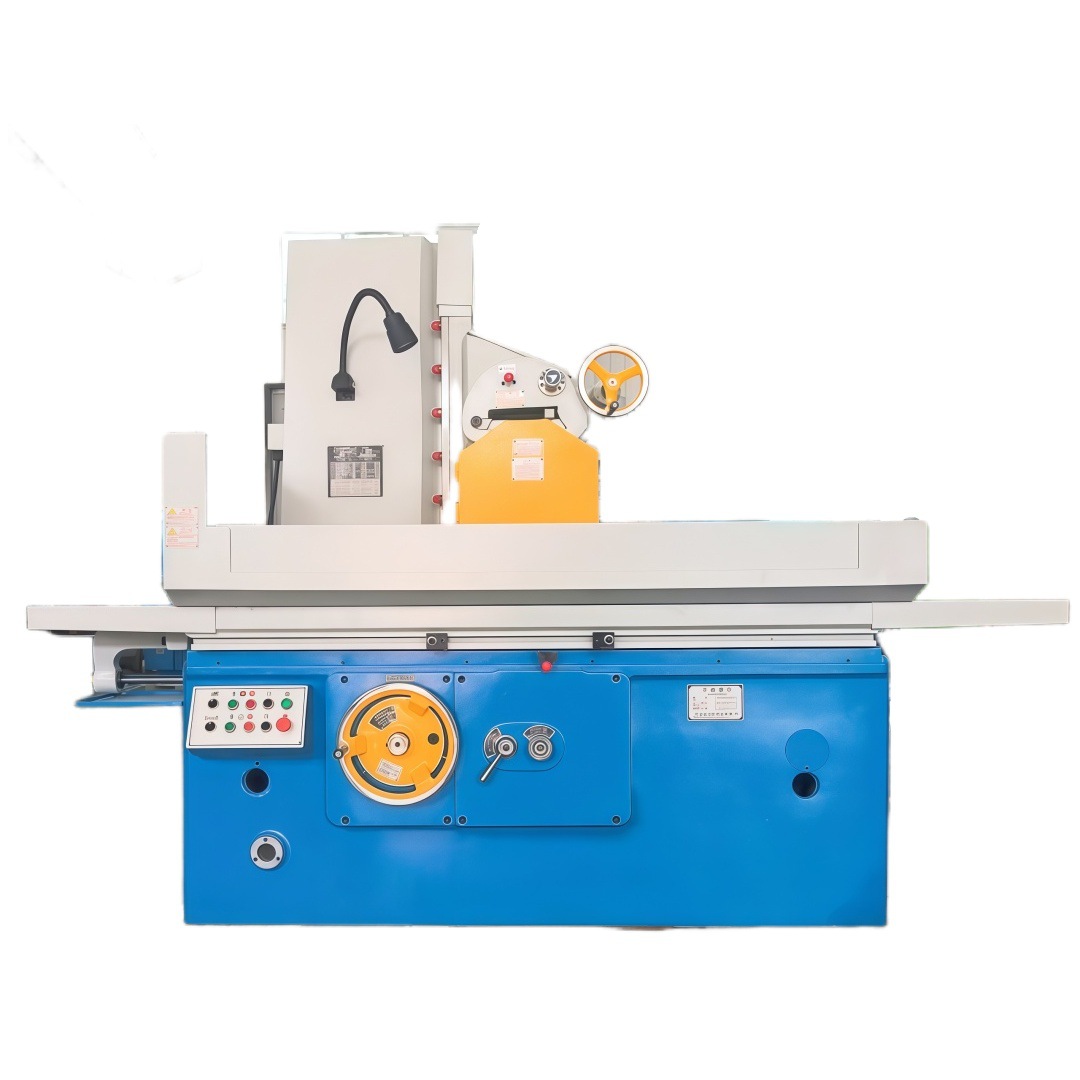

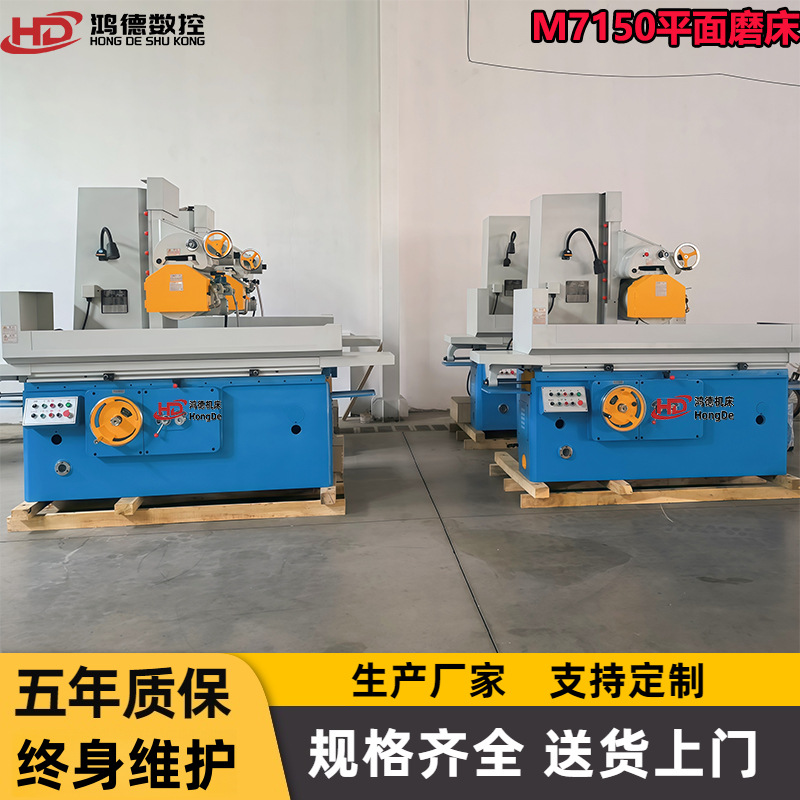

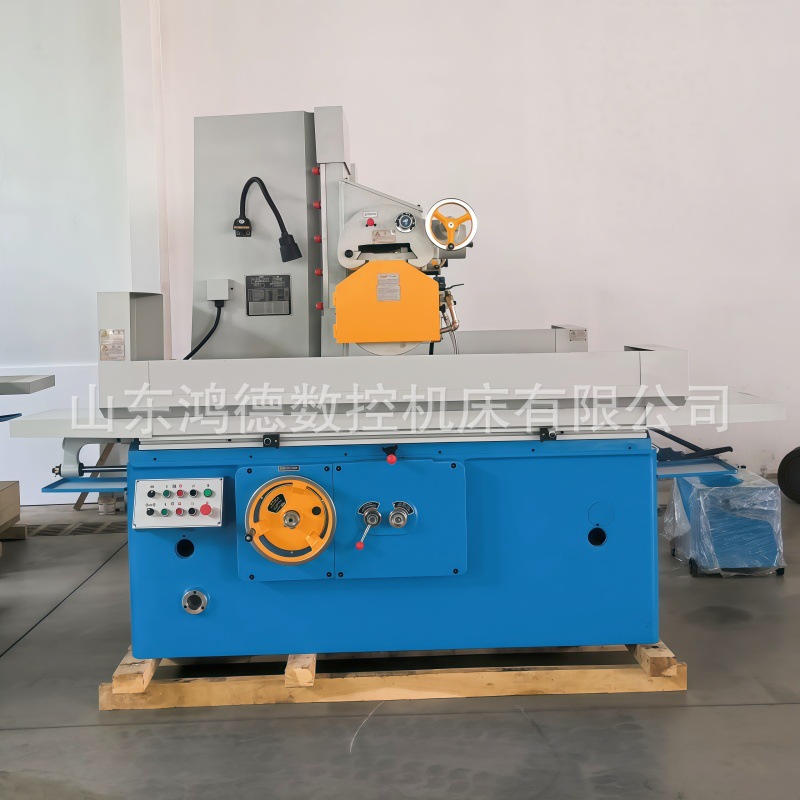

Прямые поставки M7150X1000, плоскошлифовальный станок, высокоточный гидравлический автоматический шлифовальный станок
Offer ID: 935831923922
Оформить заказ
| Изображение | Спецификация | Цена (CNY / RUB) | В наличии | SKU ID | Кол-во / Корзина |
|---|---|---|---|---|---|
📦 | M7150 surface grinder fixed installation pre-sale deposit | ¥700.0 / ≈ 8 289 ₽ | 17 | 5974042444910 |
Статистика продавца
Свойства товара
Описание товара
本系列机床适用于机械制造行业钢件、铸铁及有色金属等各种金属零件的平面磨削，也可用砂轮端面磨削沟槽和侧边。磨床工作台纵向移动和磨头横向移动为液压传动，无级调速；磨头垂直进给为手动，配有快速升降机构，能减轻劳动强度，提高工作效率。根据用户需要可安装电磁离合器，消除快速下降引起的惯性；工作台导轨粘贴聚四氟乙烯轨软带，耐磨性好，能耗低；磨床垂直进给导轨粘贴聚四氟乙烯轨软带，进刀灵敏度高；机床床身采用热对称设计，热变形小；利用回油加热床身导轨，导轨直线度变化值在0.005以下；机床运动平稳、性能可靠、噪音低、精度稳定、操作方便

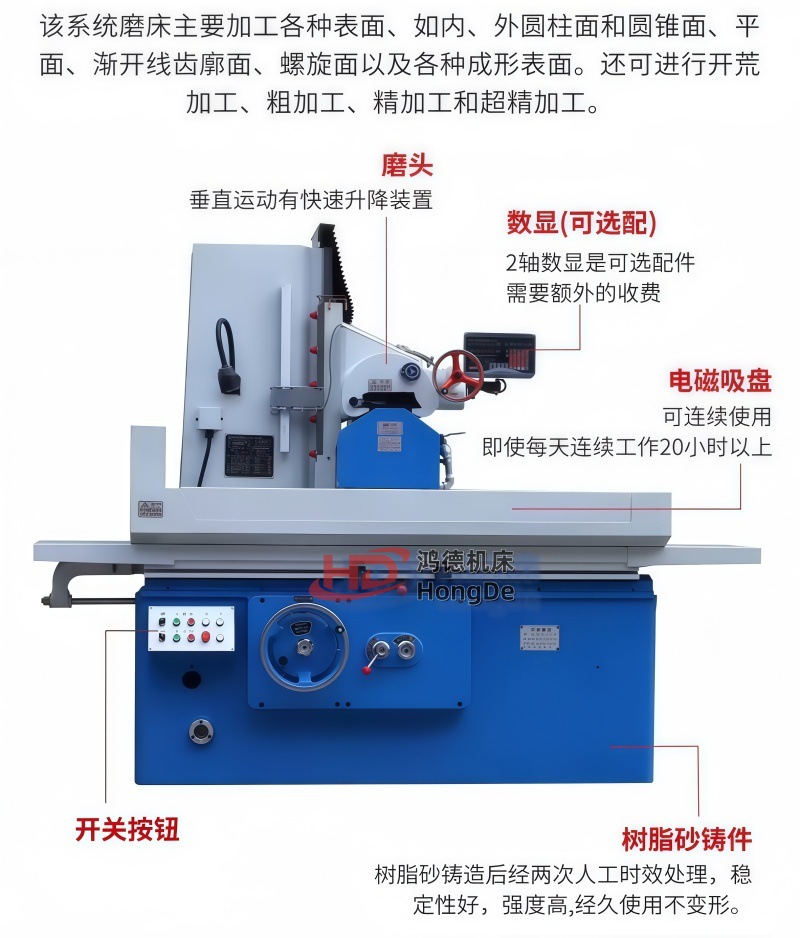

（1）机床整体采用磨头侧挂式结构，结构简单，床身前后为整体式结构，整机刚性好；
（2）工作台纵向移动均采用液压驱动，无极调速，横向进给也可手动；

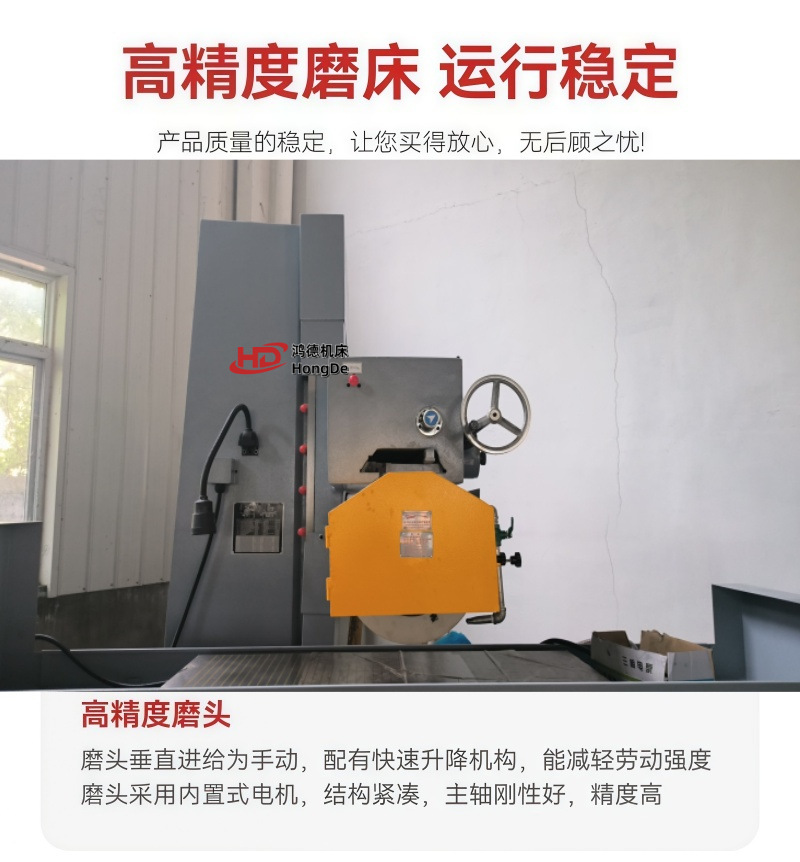

（3）磨头垂直进给为手动，配有快速升降加机构，能大大减轻劳动强度；
（4）磨头采用内置式电机，结构紧凑，主轴刚性好，精度高。
|
|
主要技术参数 |
单位 |
M7150×1000 |
|
工作台 |
工作台尺寸（宽×长） |
mm |
500*1000 |
|
最大磨削尺寸（宽×长×高） |
mm |
500*1000*280 |
|
|
工作台纵向移动量（液动） |
mm |
200-1600 |
|
|
工作台速度（无级调速） |
m/min |
5-25 |
|
|
工作台T型槽数 |
|
3 |
|
|
宽度 |
mm |
18 |
|
|
工作台负载量（含电子吸盘） |
kg |
980 |
|
|
电子吸盘尺寸（宽×长） |
mm |
500×1000 |
|
|
磨头 |
磨头横向最大移动量 |
mm |
680 |
|
磨头横向进给（无级调速） 连续 断续 |
mm/min mm/次 |
0.8-3 5-25 |
|
|
垂直手轮最小刻度 |
mm |
0.01 |
|
|
手轮每转磨头垂直进给量 |
mm |
0.5 |
|
|
砂轮尺寸（外径×宽度×内径） |
mm |
Φ350×50×Φ203 |
|
|
电机 功率 |
电气设备总容量 |
KVA |
15 |
|
磨头电机 功率 转速 |
KW r/min |
9 1440 |
|
|
工作 精度 |
加工表面对基面的平行度 |
mm |
300:0.008 |
|
工件表面粗糙度 |
μm |
Ra0.63 |
|
|
整机 参数 |
机床外形尺寸（约）（长×宽×高） |
mm |
2800× 2100×2500 |
|
包装箱尺寸（约）（长×宽×高） |
cm |
3000×2300×2700 |
|
|
净重（约） |
Kg |
3500
|
附件及工具：
|
序号 |
名称 |
规格或标记 |
数量 |
|
1 |
电磁吸盘 |
500 |
1套 |
|
2 |
冷却装置 |
|
1套 |
|
3 |
砂轮连卡盘（放在箱内） |
P400x40x203WA46LV35 M7140.32-001 M7140.32-100 M7160x16..32-301 M7160x16..32-500 |
1套 |
|
4 |
平衡轴 |
M7130.85-300 |
1件 |
|
5 |
砂轮修整器（无金钢钻） |
M7130C.60 |
1副 |
|
6 |
套筒螺母 |
M7130.85-301 |
1副 |
|
7 |
塑料铁屑刮板 |
M7130.85-500 |
1件 |
|
8 |
套筒螺母连手柄 |
M7130.85.1 |
1副 |
|
9 |
圆螺母扳手 |
78-85/S93-1 |
1件 |
|
10 |
圆螺母扳手 |
135-145/S93-1 |
1件 |
|
11 |
单头扳手 |
19/S91-2 |
1件 |
|
12 |
地脚螺栓、螺母和垫圈 |
M20x400/J23-8 M20/J11-1、20/J51-1 |
2副 |
|
13 |
机床垫铁 |
160x80 |
5件 |
随机技术文件：
|
序号 |
名称 |
数量 |
备注 |
|
1 |
使用说明书（机械、液压部分） |
1份 |
中文 |
|
2 |
使用说明书（电气部分） |
1份 |
中文 |
|
3 |
安全使用说明书 |
1份 |
中文 |
|
4 |
合格证明书 |
1份 |
中文 |
|
5 |
装箱单 |
1份 |
中文 |
|
6 |
操作手册（开箱必读） |
1份 |
中文 |
|
7 |
电磁吸盘说明书 |
1份 |
中文 |
