Импортированный измерительный инструмент Kunshan, предоставляет услуги внешней инспекции, 1500*1200*150 сторонняя проверка размеров







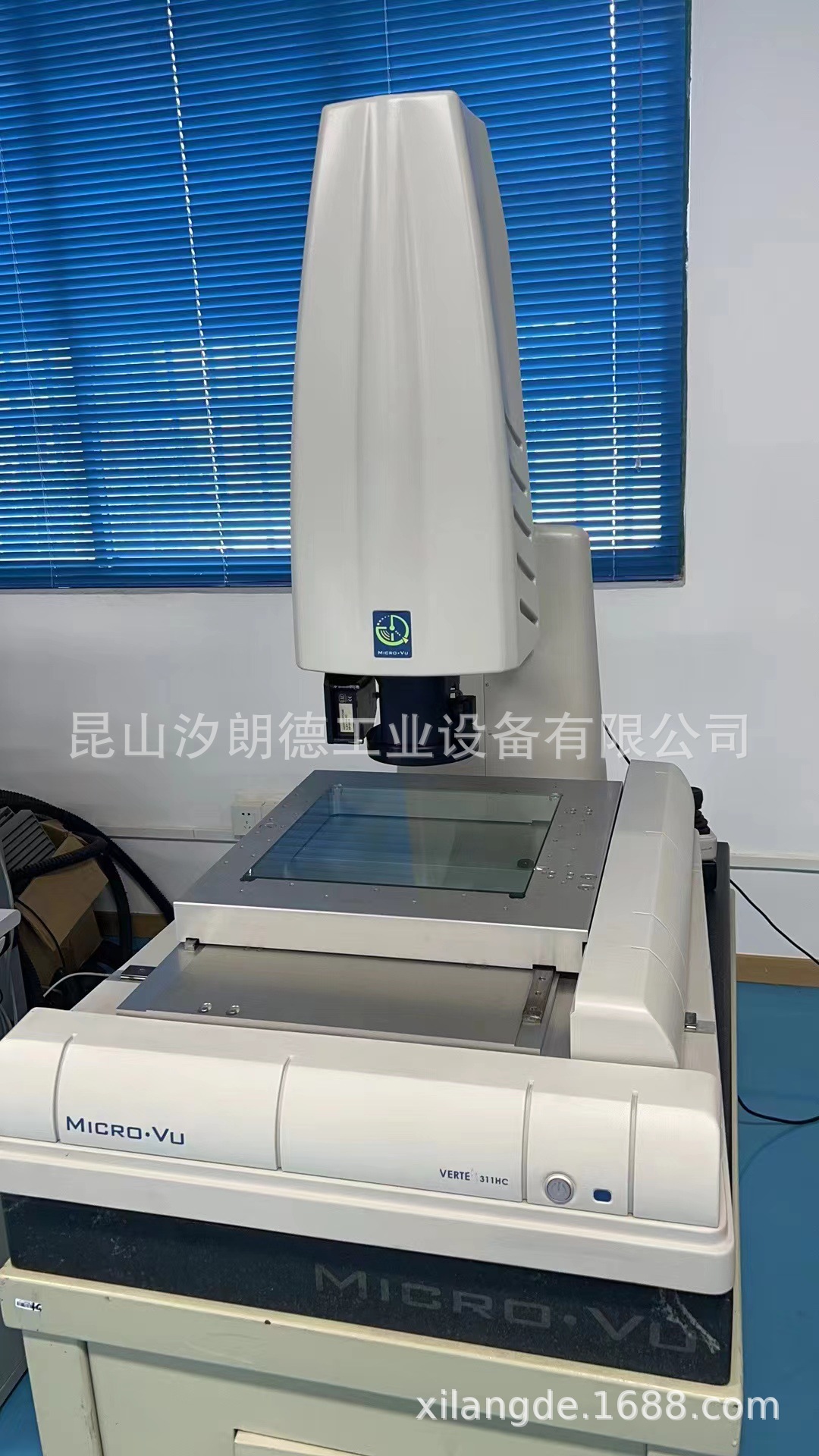

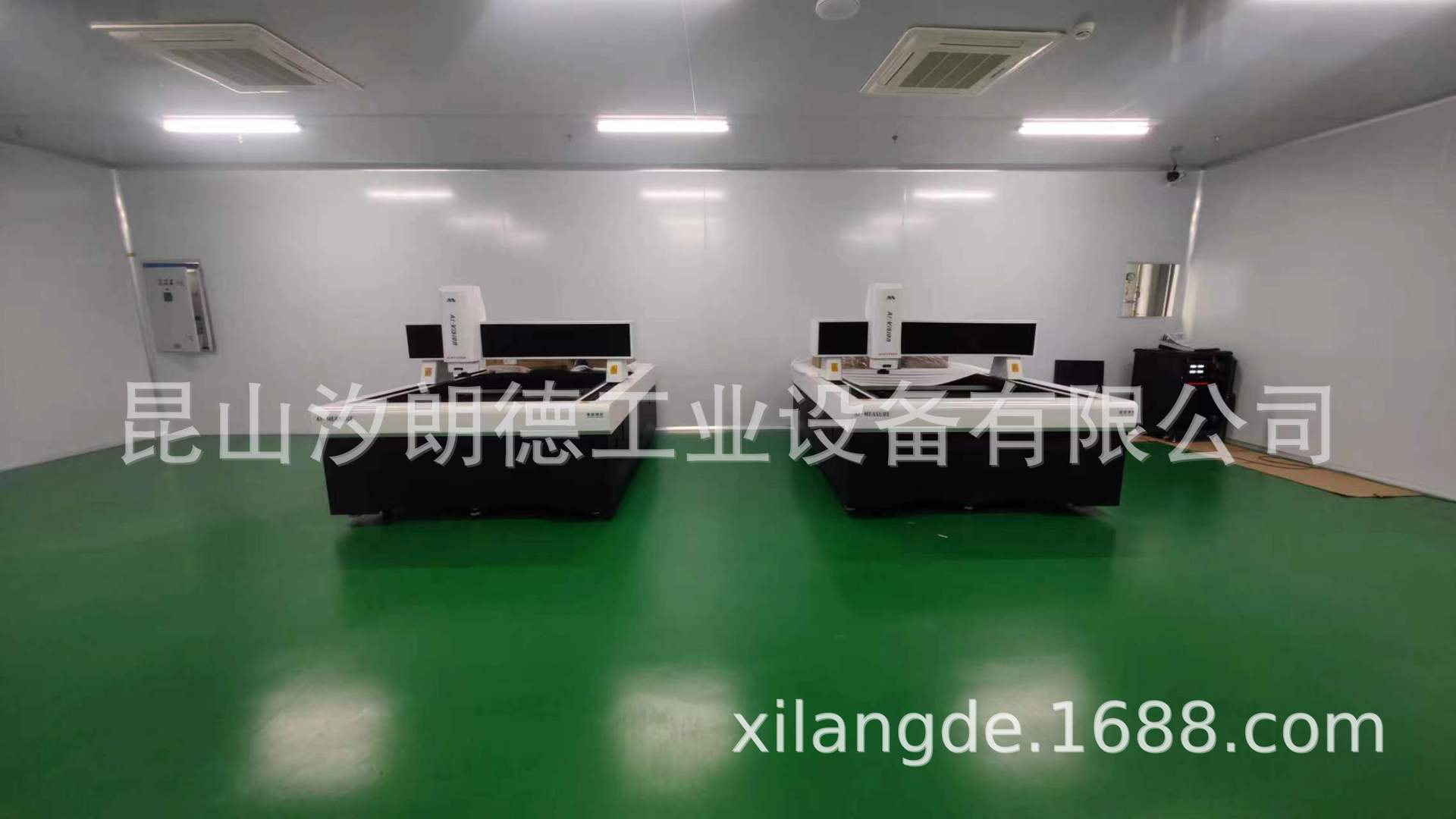

     昆山地区专业对外检测，高精度桥式三坐标，  便携式三坐标（关节测量臂），大行程影像测量仪（1200*1500*150），激光跟踪仪，激光扫描仪。

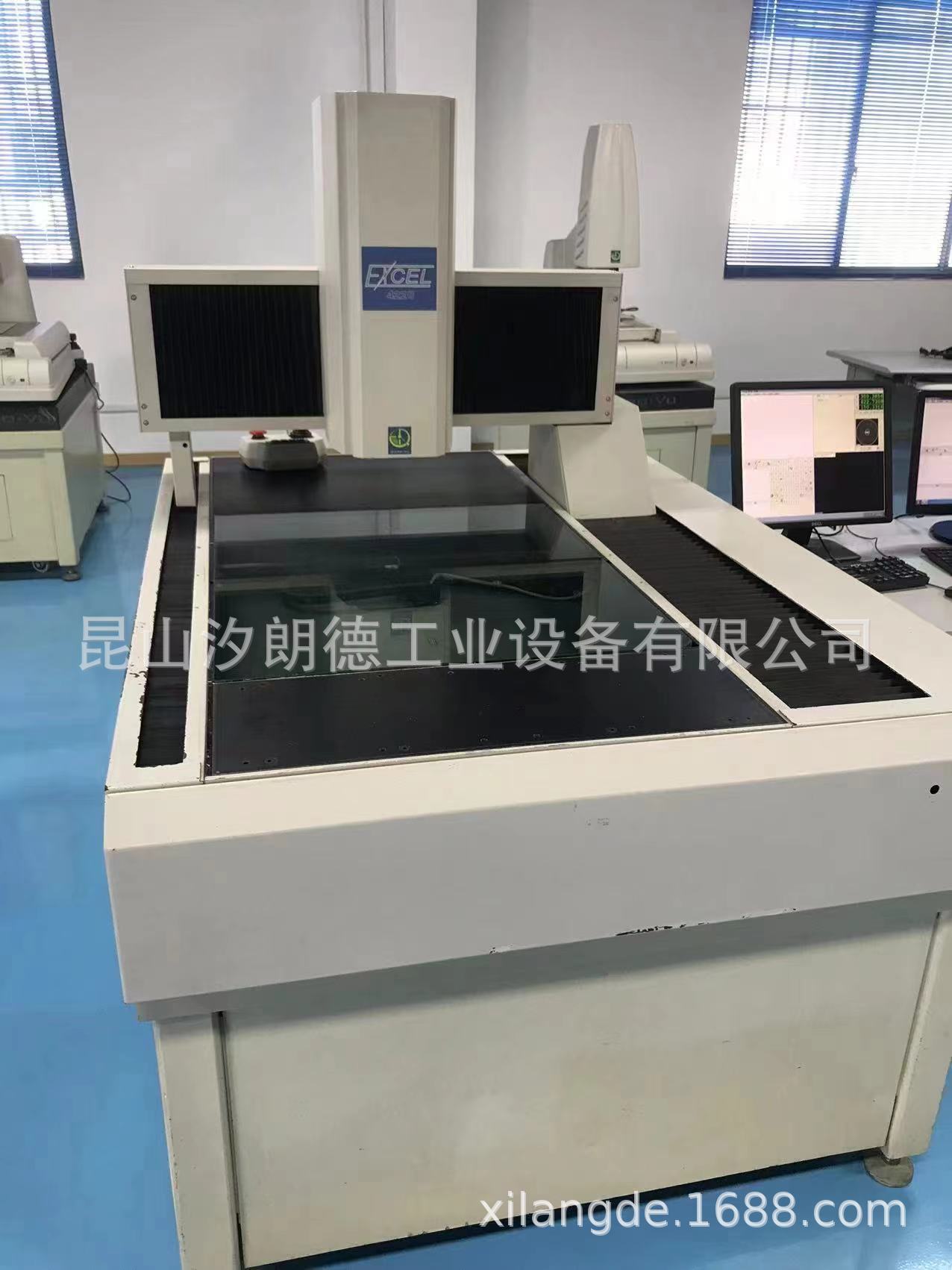

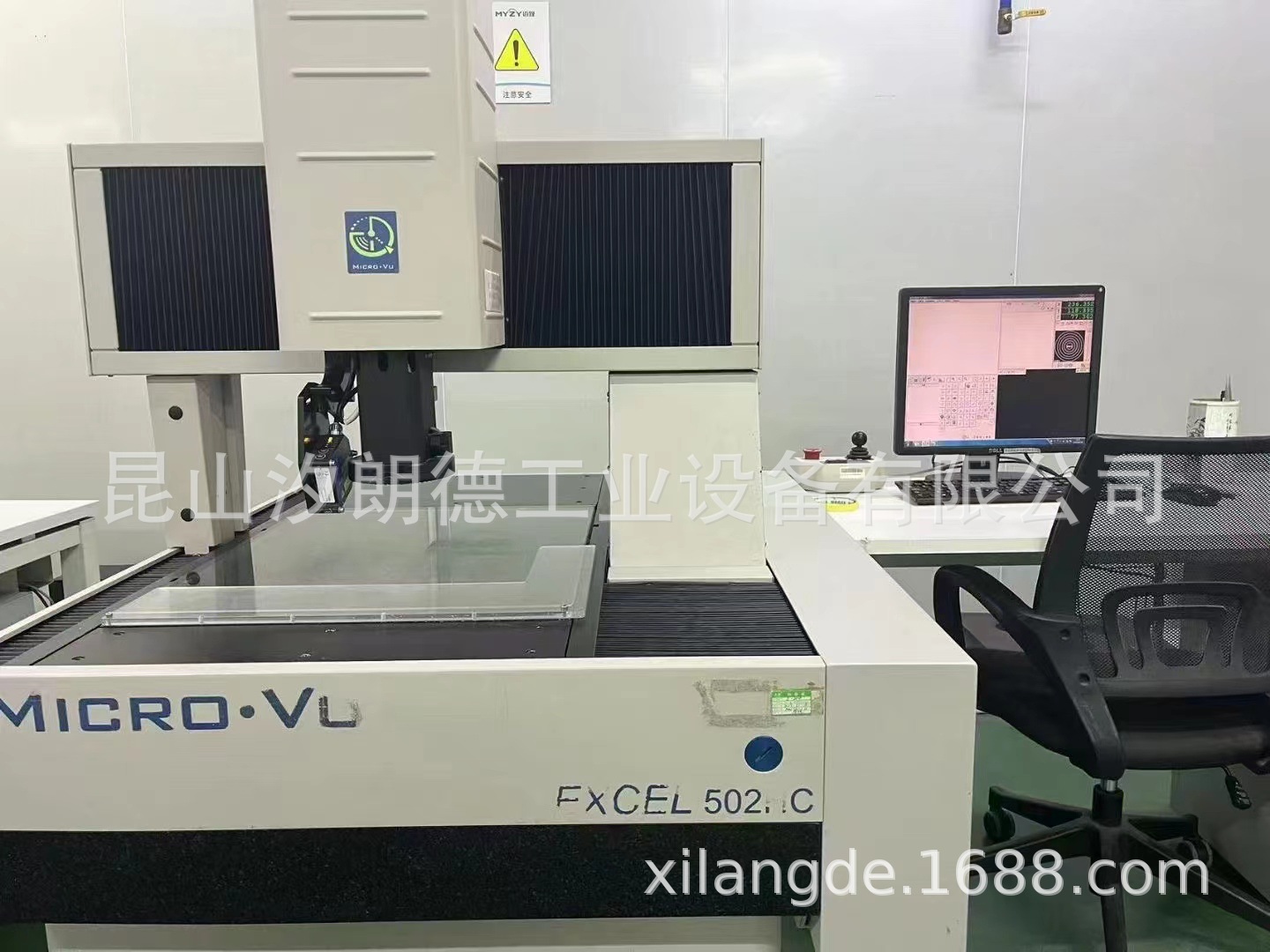

MicroVu  Excel 6220 48×60×6 Color

   基本功能：

1.非接触三次元几何量测系统

2.投影机比对系统

3.工具显微镜放大系统

4.量测图形及影像摄取打印系统

5.数据分析及数据输出入系统

(一)机械本体：

1.工作台：

花岗岩结构，量测床台全行程不悬空,具螺丝固定孔,可调整最佳水平玻璃支撑台.

承载重量 100 lbs

Ｘ、Ｙ、Ｚ三轴配备ＤＣ伺服马达驱动

Ｘ、Ｙ、Ｚ三轴配备光学尺(分辨率0.0005mm)

Ｘ、Ｙ轴移动速度：500mm/S

Ｚ轴移动速度：100mm/S

线性滚柱滑轨，精密滚珠传动轴承。

量测范围Ｘ：1200mm  Ｙ：1500mm  Ｚ：150mm

本体外观尺寸：L2590xW1855xH1725mm

计算机桌尺寸：1200x900x750mm

2.摄影机：

彩色(Excel6220)或黑白(Excel6120)768×494 PIXEL ARRAY 自动黑白或彩色对比

3.光学系统：

12X Zoom Lens 系统倍率自动放大缩小

放大倍率 16X至 200X

二倍镜头 33X  至 400X

Image size(0.99x0.70~10.53x7.49mm)

4.光源系统：三种不同光源可由程序设定控制。

LED 轮廓光

LED 同轴光

LED 表面光，可前、后、左、右, 5圈八方向调整,光投射角度27~75˚

5.电源系统：

电压 115 ±5﹪ VAC

频率 50/60 Hz 功率：单相

最大电流 10 AMPS

最大连续功率900瓦

6.工作环境：

工作环境温度：15℃－35℃



最大温度变化率： 1 ℃/小时

湿度： 30-80﹪

振动：最大 0.005 克(低于 10 Hz)



6.游戏杆：控制Ｘ、Ｙ、Ｚ三轴



(三)软件：

1. Windows操作系统

2.校正软件：量测窗口、量测床台、床台精度

3.量测工具：十字线方形长方形八角形圆形 同心圆椭圆圆弧顶点、最高点、端点自动对焦倍率选择３种光源独立及方向选择量测点方向选择

4.量测软件：点线圆距离角度中点交点平面椭圆圆弧连续曲线槽形孔备注等以上均可显示X、Y、Z坐标公差真圆度真直度 位置度

5.构图软件：点线圆宽度高度交点中点原点设定坐标面设定坐标转移COPY重复量测自动量测量测图形打印

6.几合公差：基本公差正位度最大正位度最小正位度真圆度真直度平行度角度同心度平面度垂直度

7.操作方式：游戏杆屏幕四种位移方式

8.影像储存、打印软件

9. 程序编辑、修改、插入、消除、储存、重复量测

10.CAD 输出入软件,Export 输出格式设定

11. SPC统计分析软件 (附加配件)





(四)精度：

1.Ｘ、Ｙ轴：定位精度 3.5m, 全行程精度 (3.5+L/300mm)μm

2.Ｚ轴    ：定位精度 3.0 m



(五)读值：

Ｘ、Ｙ、Ｚ轴读值： 0.1 m
