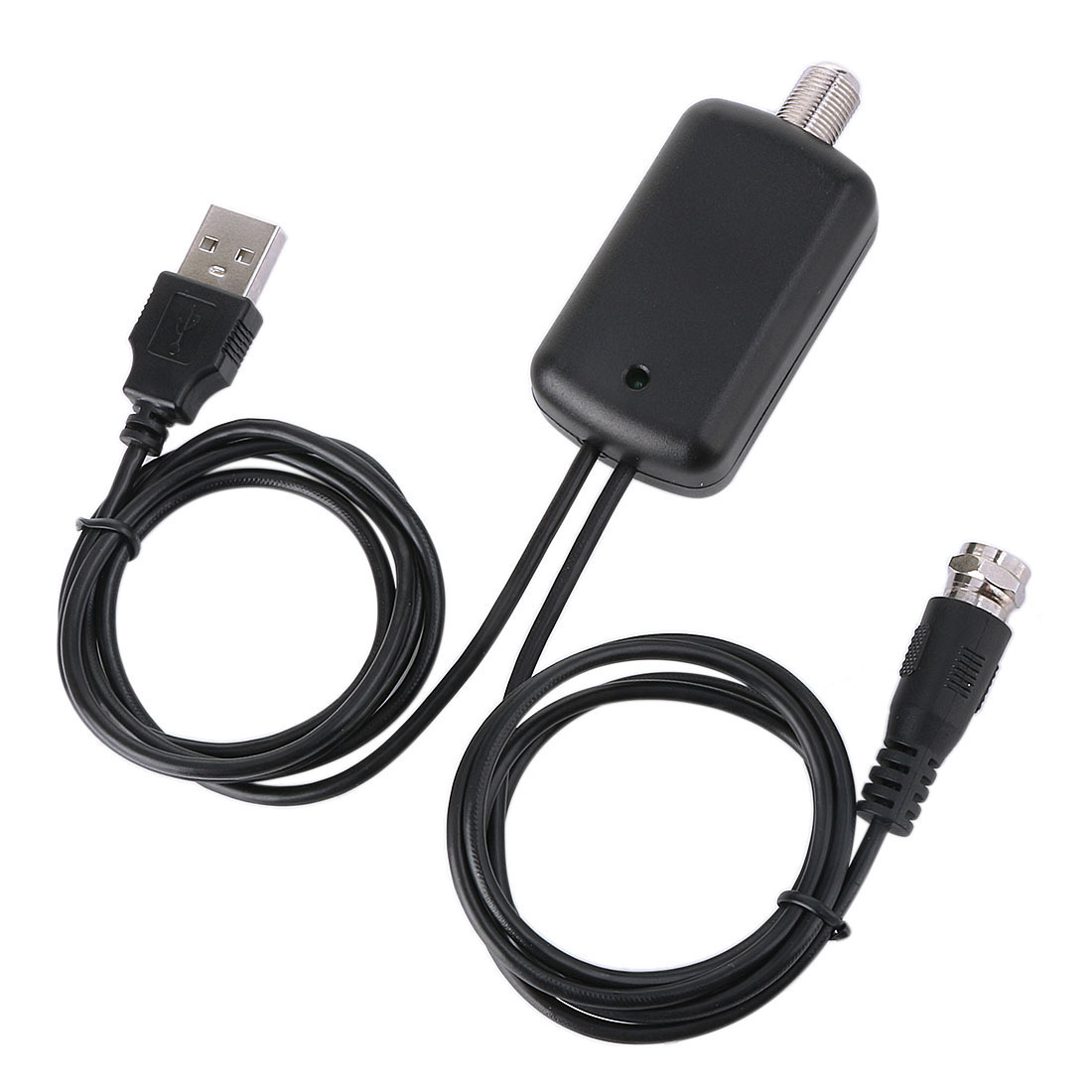

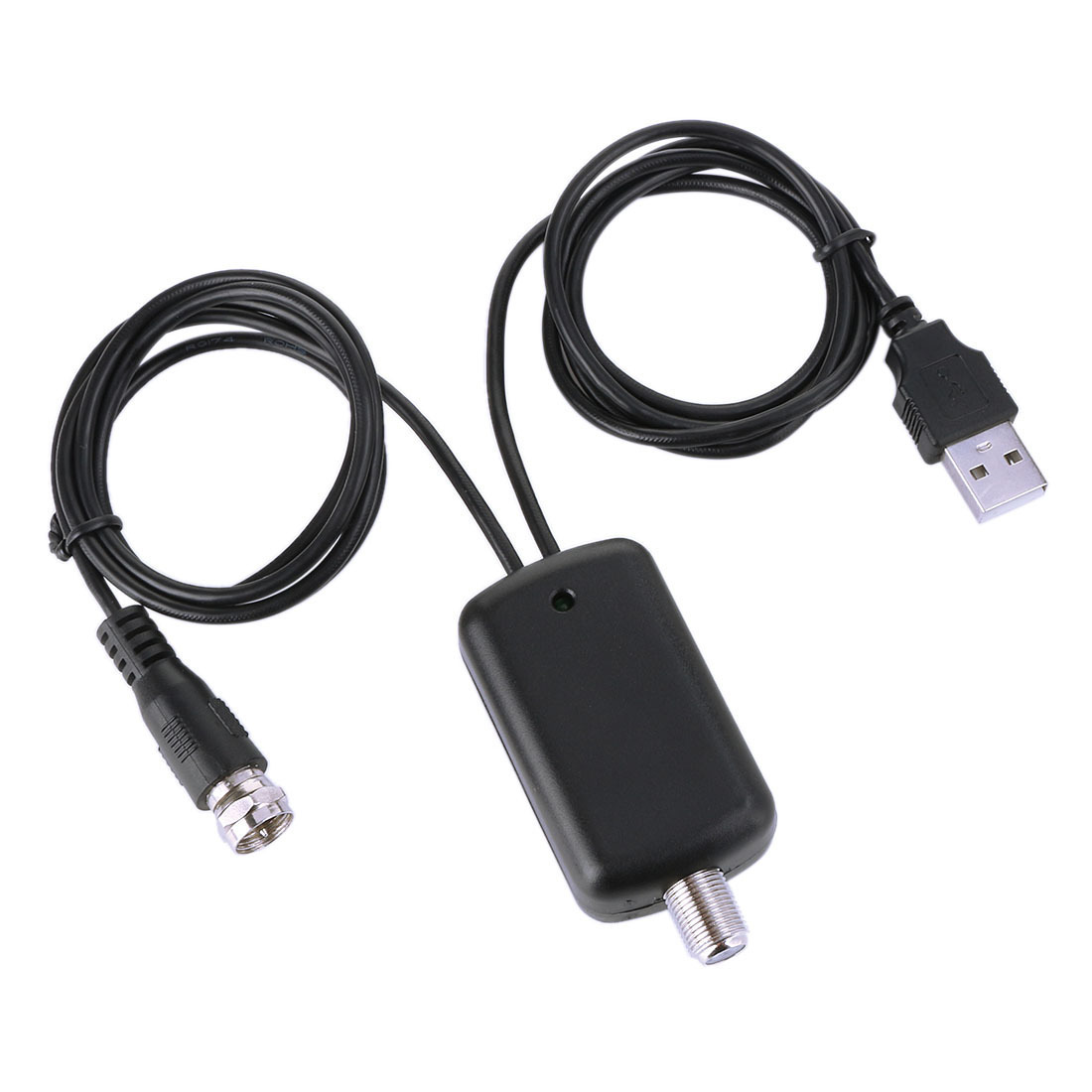

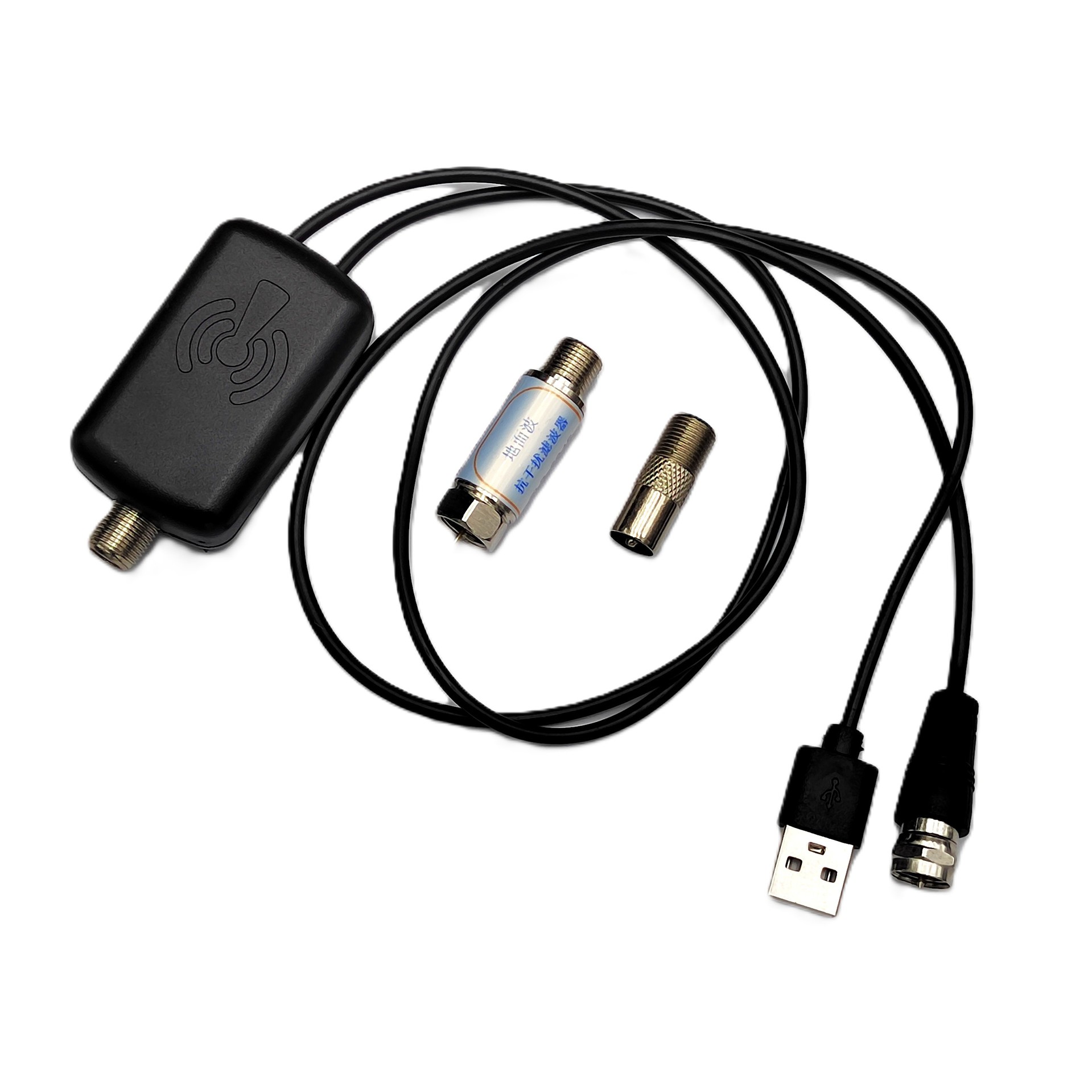

Цифровая телевизионная антенна с усилителем сигнала HD и фильтром, защищающим от 5G

采用3.0直径1.5c-2v品质线   默认0.5米线、F头送转接头，中性PP袋包装出货



源头工厂 可以制定天线 线路.款式.线材.接口类型 交期/品质/价格有保证

净重：80g

包装尺寸：120MM/140MM

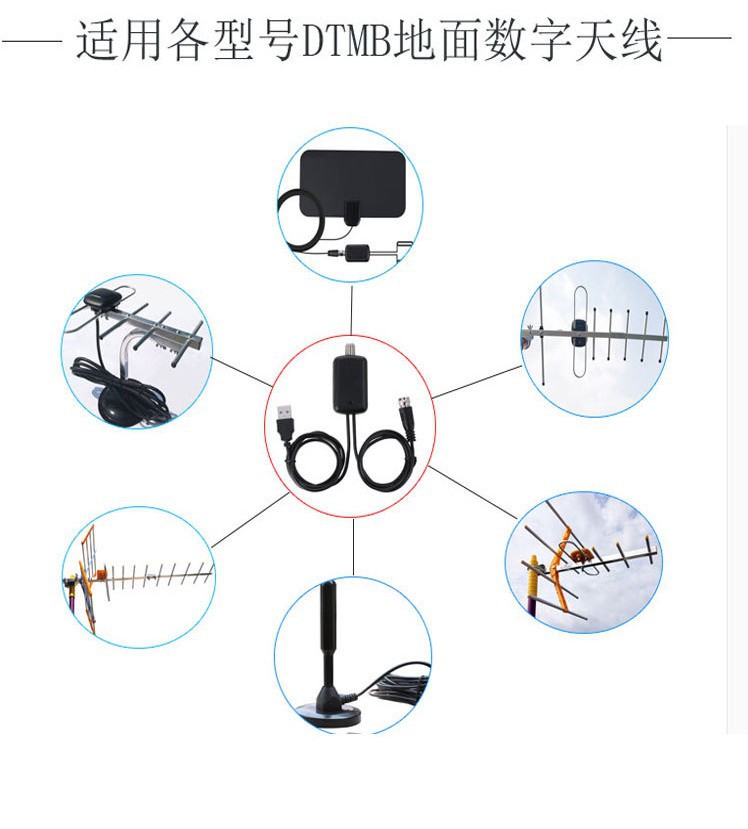

1.兼容各种数字地面信号：（DVB-T/T2、ISDB-T、DMB-T/H、ATSC）和 DAB/FM 收音机的 HDTV

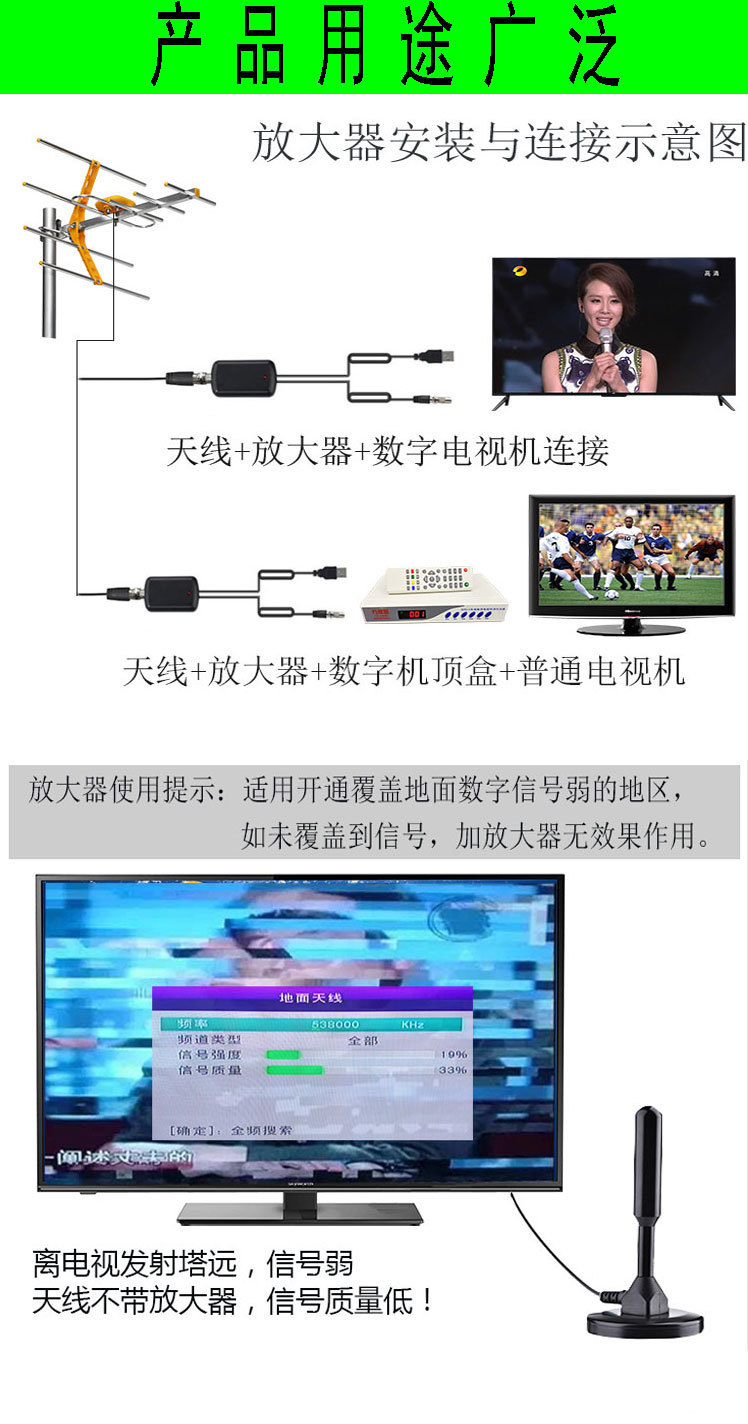

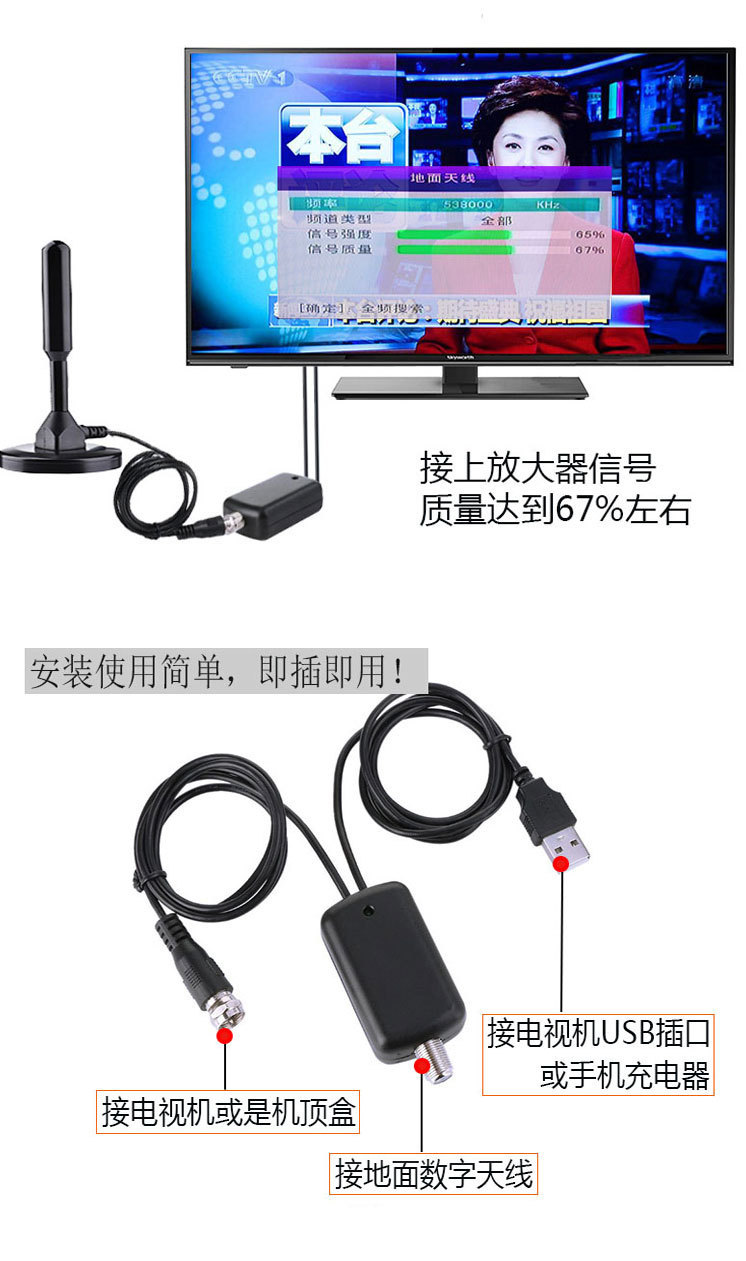

2.产品适用于/电视天线信号放大器

3.供电USB 5V电压.

4.接收频率范围：VHF (170-240Mhz) / UHF(470-860Mhz)

5.增益：25dB

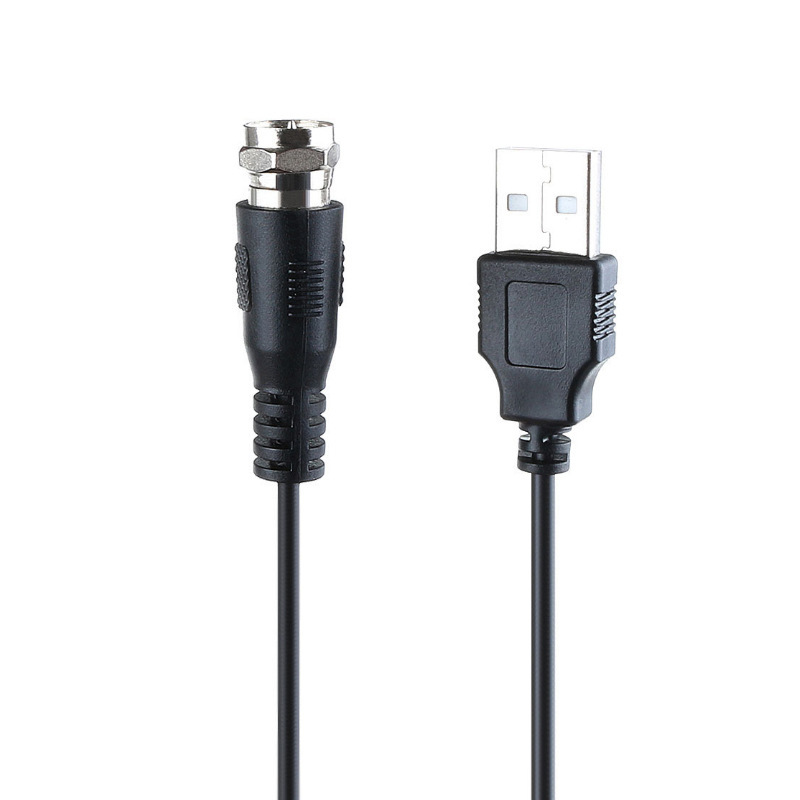

6.线缆长度：1.5c-2v线0.55米, 可定制

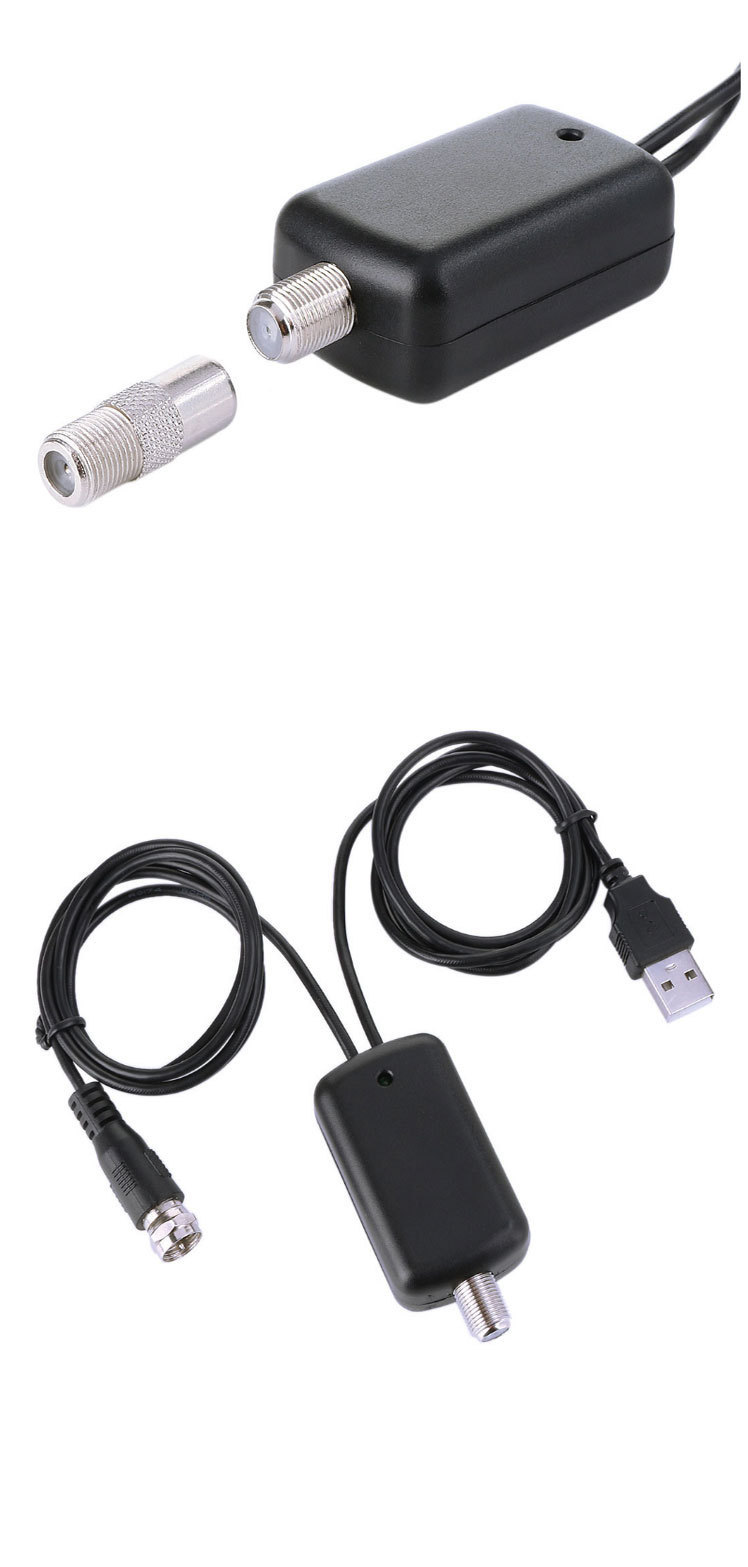

7.接头形式：F头，送F转TV转接头

8.极化形式：垂直极化

9.安装方式：立式/粘贴式



产品功能:

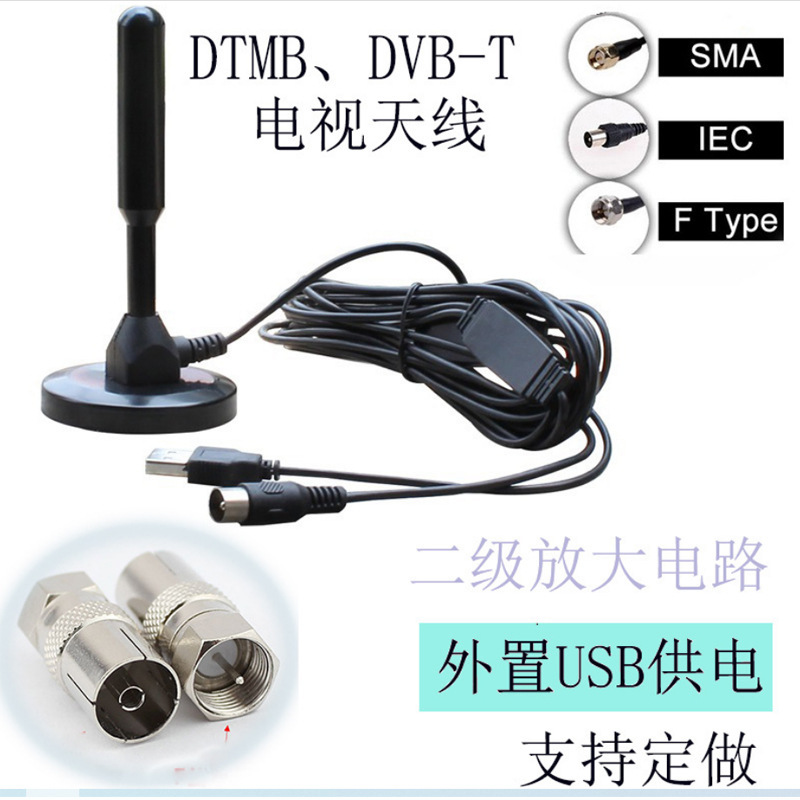

高性能品质立式数字电视天线。4K/1080P高清室内外数字全向电视天线。用于数字电视机家用或车载车用 数字频道接收(带放大器）电视天线

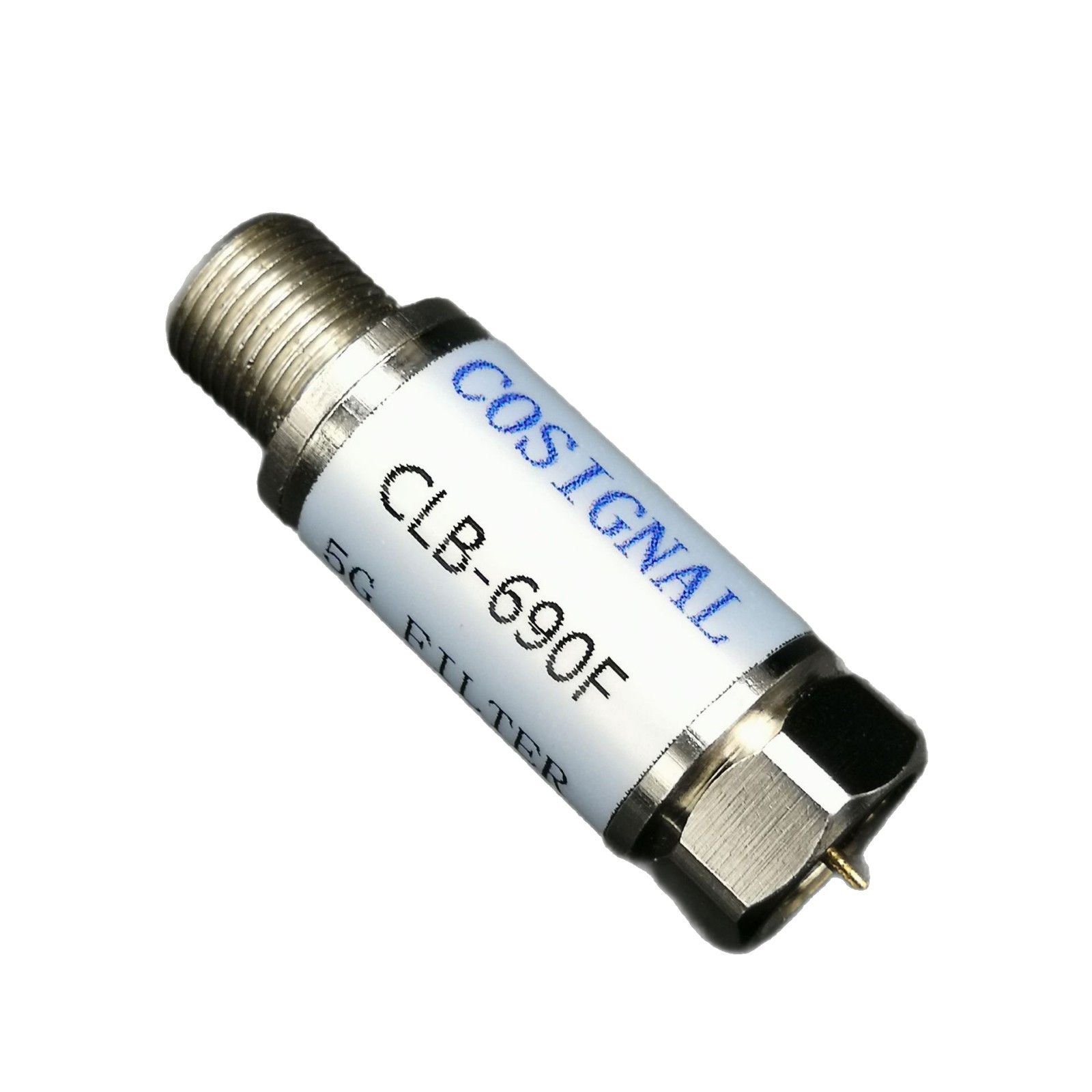

滤波器描述



产品介绍：





    该产品适合应用于有线电视数字传输网络中,能可靠抑制反向噪声,抑制度高,反射小,屏蔽性能优越.电路经过EDA 高端仿真设计,先进的微带电路与微型贴片工艺相结合.其外壳采用优质环保铜材精加工而成,性能稳定,质量可靠. 去掉信号中不必要的高频成分，去除高频干扰，电视安装高通滤波器可以增强画面质量，增加电视节目的清晰度。铜制同轴结构，表面镀镍，具有良好的机械和防腐性能。尺寸小巧，适合户内使用。





产品特点：



★ 外形美观，安装方便，性能可靠。

★ 具有较高带外衰减，防止反向噪声汇入系统。

★ 标准F 型端口（阴阳型），公、英制可选择。

★ 全金属，全屏蔽，同轴一体化设计，插入损耗低，体积小。







应用领域：



★ 平板电视

★ 数字有线机顶盒





主要技术参数：(608Mhz或690Mhz，二选一）



型号	频率范围	增益	阻抗
CLB-608	470-592MHZ	＞-1.5dB	75Ω
	592-608MHZ	＞-3dB
	608-614MHZ	＞-7dB
	635-660MHZ	＜-12dB
	660-700MHZ	＜-22dB
	700-1800MHZ	＜-20dB
	1800-2000MHZ	＜-15dB







项目/item	频率范围 Frequency range	插入损耗 Insertion Loss	阻抗Impedance
通过频率 Pass Frequency	5-690MHZ	≤1.5dB	75Ω
通过频率 Pass Frequency	690-694MHZ	≤3.8dB
通过频率 Pass Frequency	694-703MHZ	≤7dB
阻带衰耗 Stop band Attenuation	703-722MHZ	≥7dB
阻带衰耗 Stop band Attenuation	722-738MHZ	≥16dB
阻带衰耗 Stop band Attenuation	738-1000MHZ	≥30dB
