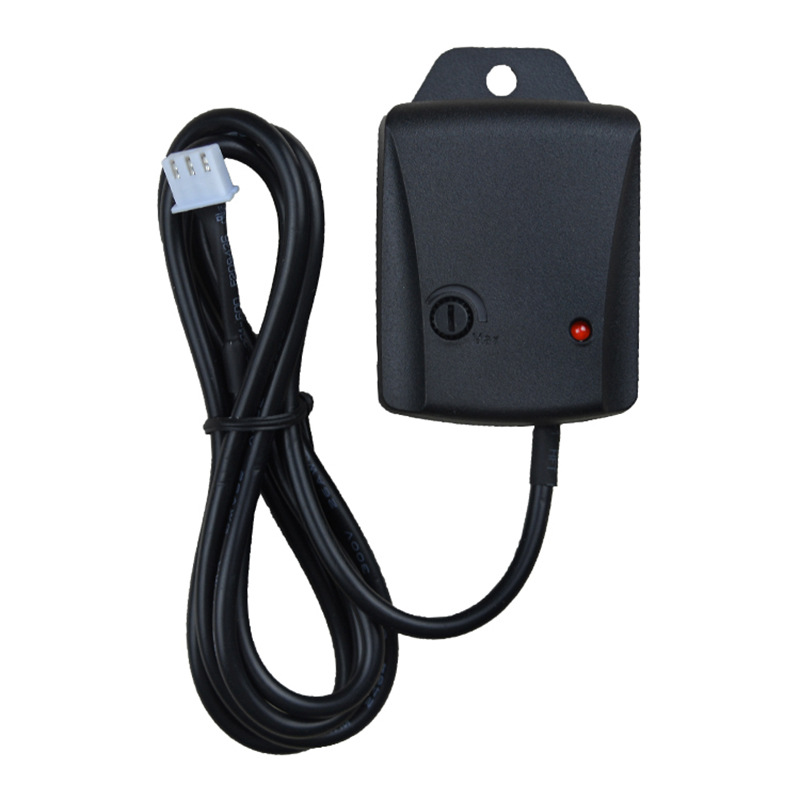

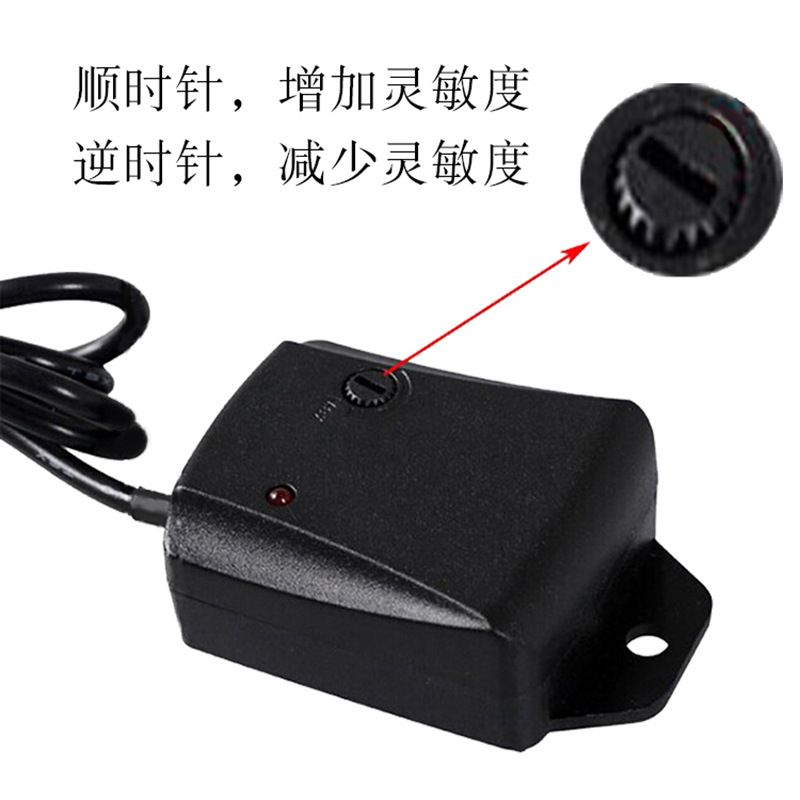

Датчик вибрации для мотоцикла и автомобиля Kaiqisheng, антиугонное устройство KF2510

 技术参数：

    1.输出电流：≤100mA（最大负载电流）

    2.静态电流：≤6mA

    3.额定工作电压：12V

    4.工作电压：5-15V



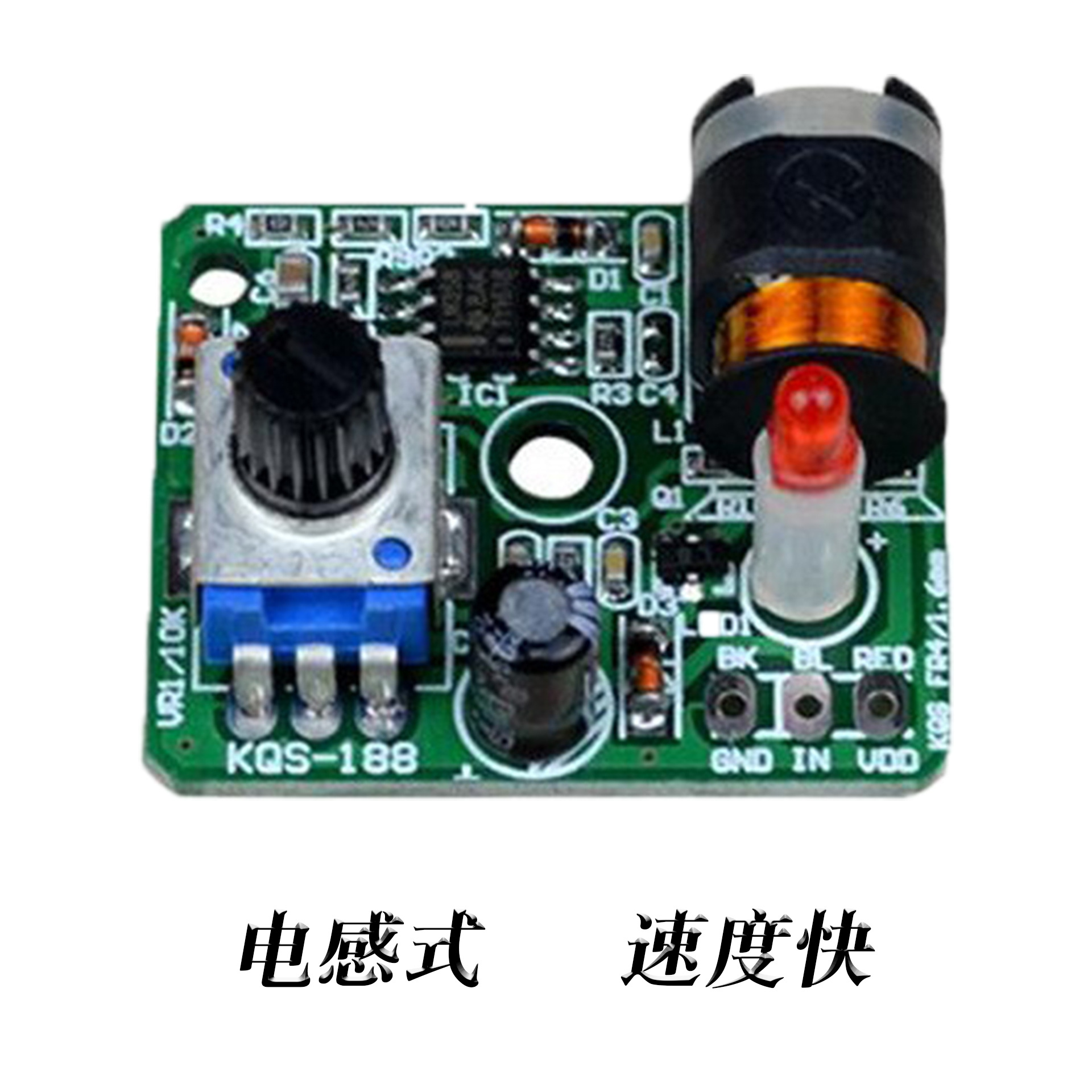

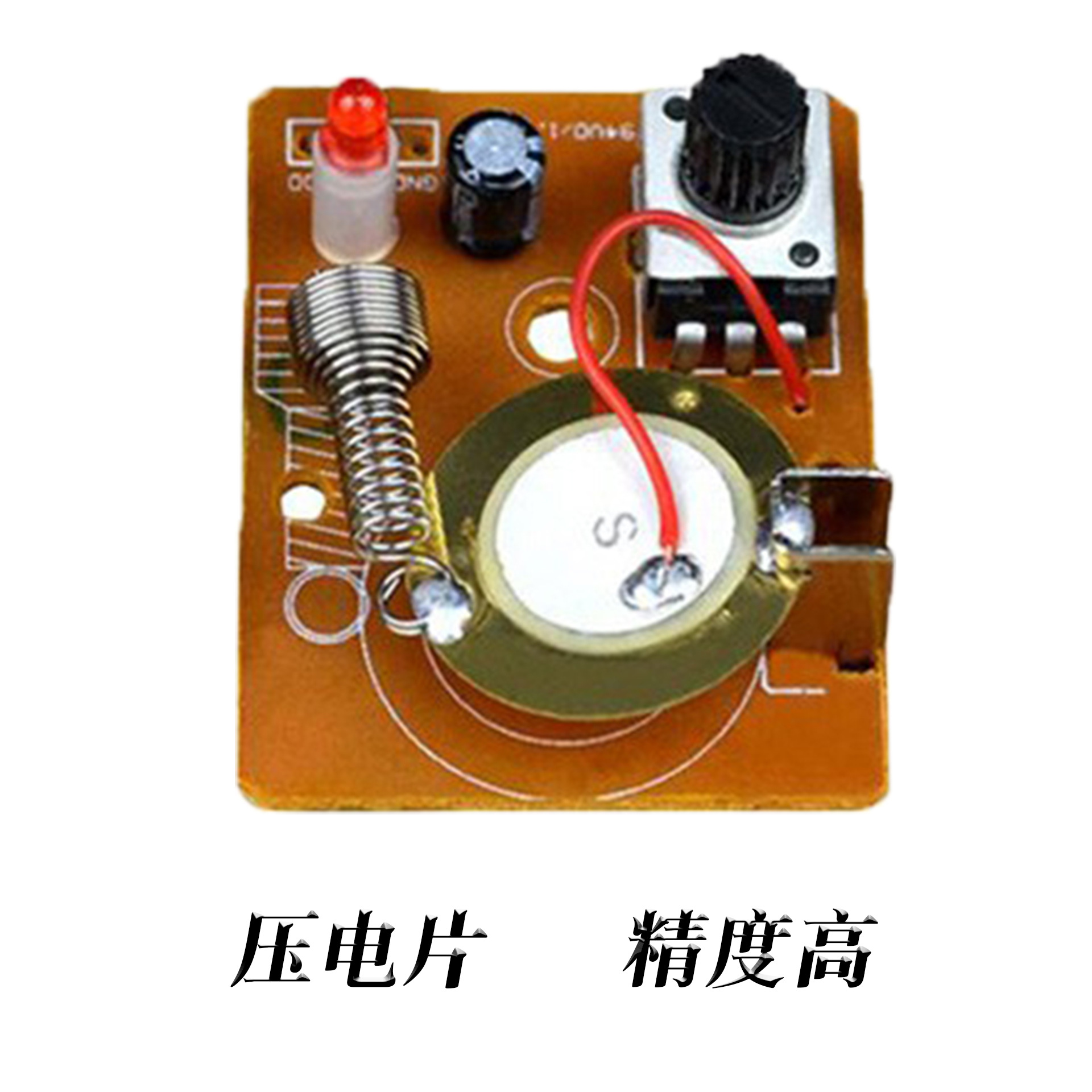

 引线说明：

    1、蓝线为信号输出经358运放输出，没有震动时为高电平（注意

      输出脚要上拉一个电阻），有震动时为低电平。

    2、红色线电源：+12V

    3、黑线为地线



 引脚定义：
    1、蓝线：信号输出，检测到一次振动输出一个周期下拉信号，可以

      和单片机接口。接单片机请在IO口上拉一个电阻，这样平时保持

      高电位，震动感应的时候拉到低电位，输出上拉5V平时就输出5V，

      上拉12V就输出12V，当有震动的时候输出低电平（理论是0）接地。

    2、黑线：地
    3、红线：正电源5～15V直流



 常见问题:

   1.测试没有拉低输出或者只有拉低输出，没有高电平？

     部分电子爱好的“发烧友”在使用的时候由于对电路了解不够常

     遇到的一个问题。对于高低电平，产品在设计的时候信号输出采

     用了二极管隔离保护输出，这样在外部电路出现短路，烧坏等故

     障时可以有效的保护震动器不被损坏。

     如果需要高电平电路的设计方法。

     方法一：在二极管正极也就是蓝色信号线（通常是接单片机的

          IO口）上拉一个10-20K的电阻，这样平时是保持高电平，

          当震动的时候就被拉到低电平，这个是大家最惯用的方

          法，也是成熟电路最稳定的设计。

     方法二：在输出端口串联加入一个100欧姆电阻，或者把二极管

          更换为100欧电阻。



    2.接无线发射模块：可以不要电阻，红线、蓝线分别接在发射模块

                电源的正、负极上。



    3.接继电器：红线、蓝线直接继电器线圈上。



    4.接大电流负载：比如直流报警喇叭， 是接一个继电器来控制，

            避免电流大损坏传感器内部元件。



    5.接单片机：惯用的方法是蓝色信号线(通常是接单片机的IO口)

            上拉一个10-20K的电阻，这样平时是保持高电平，

            当震动的时候就被拉到低电平。



    6.接各类防盗器：各个厂家的电路设计会有不同，要注意接口

            是否适合、线序是否一样。
