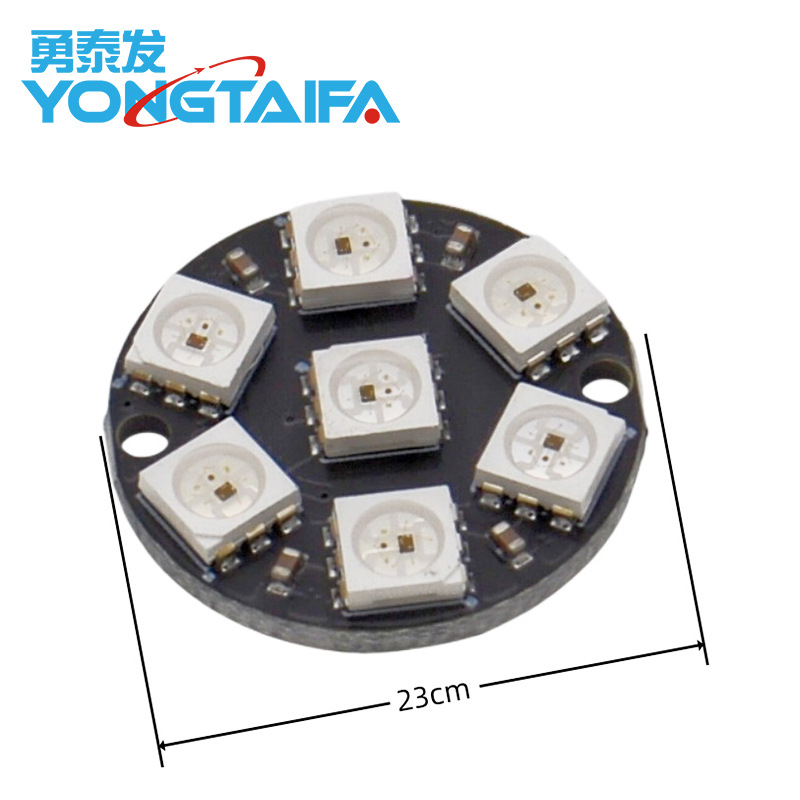

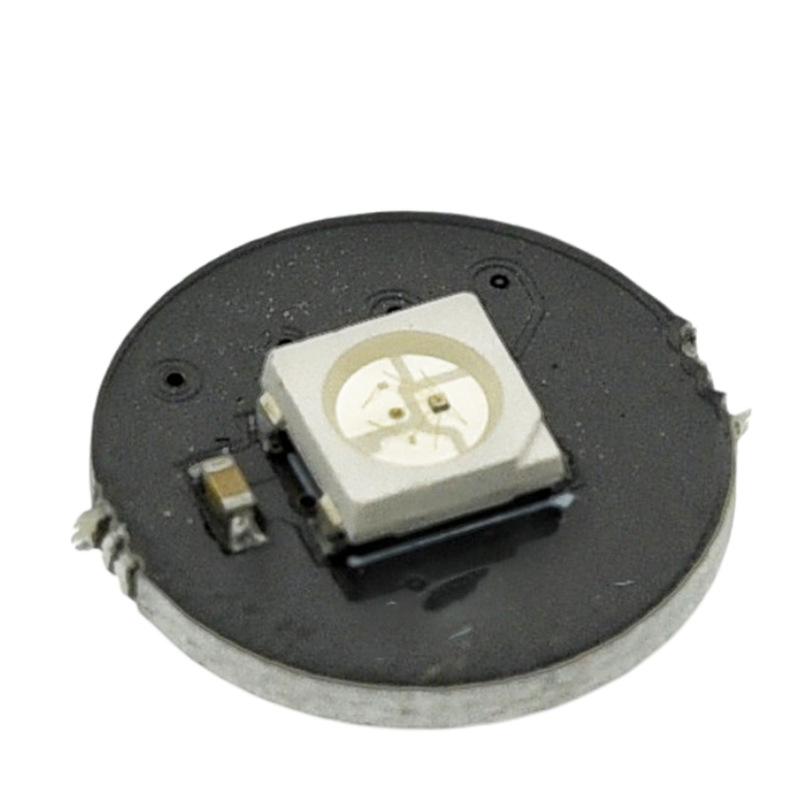

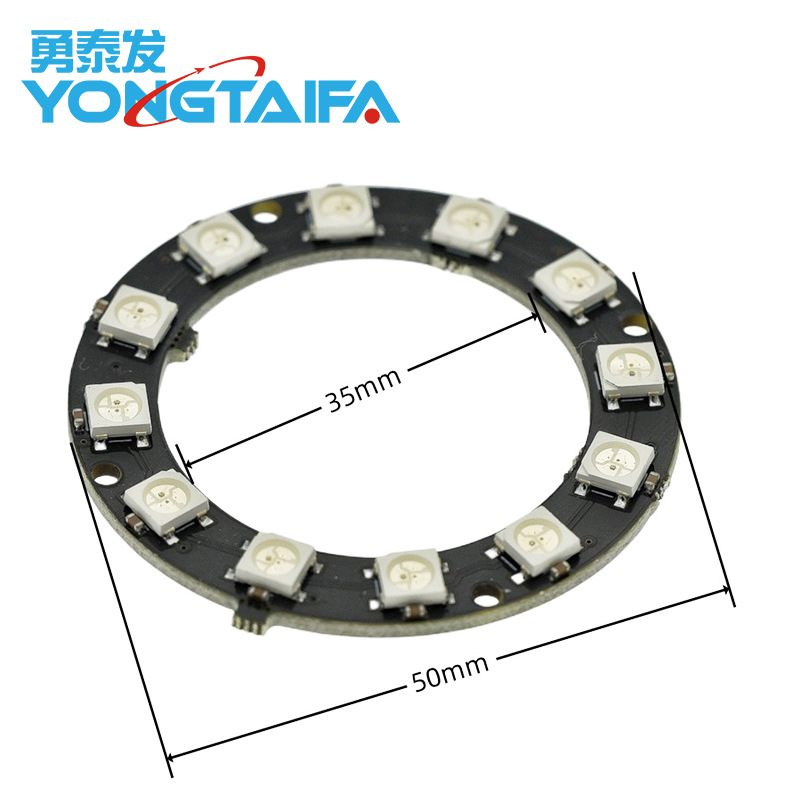

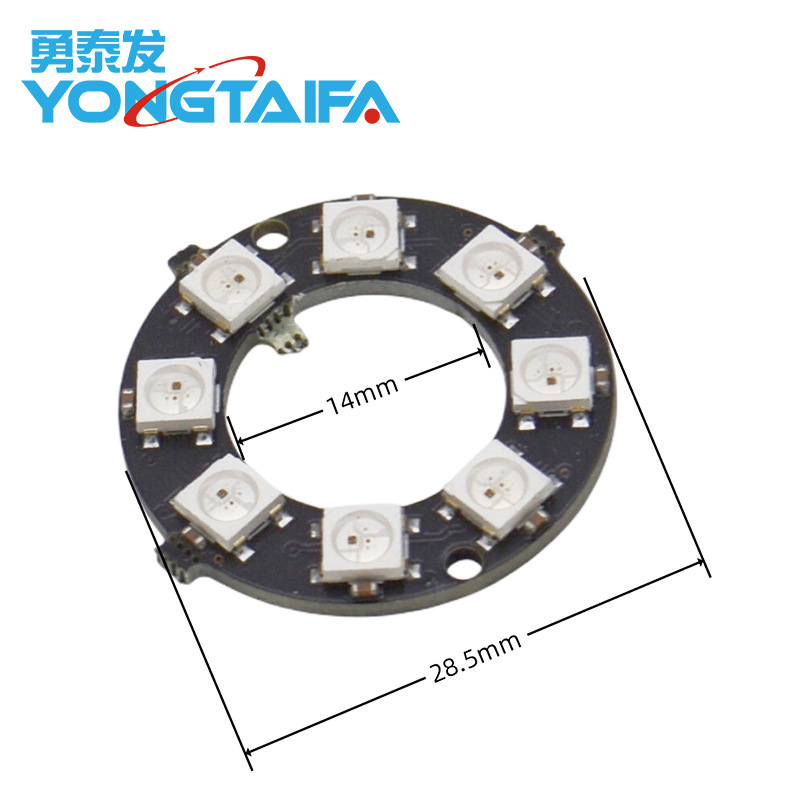

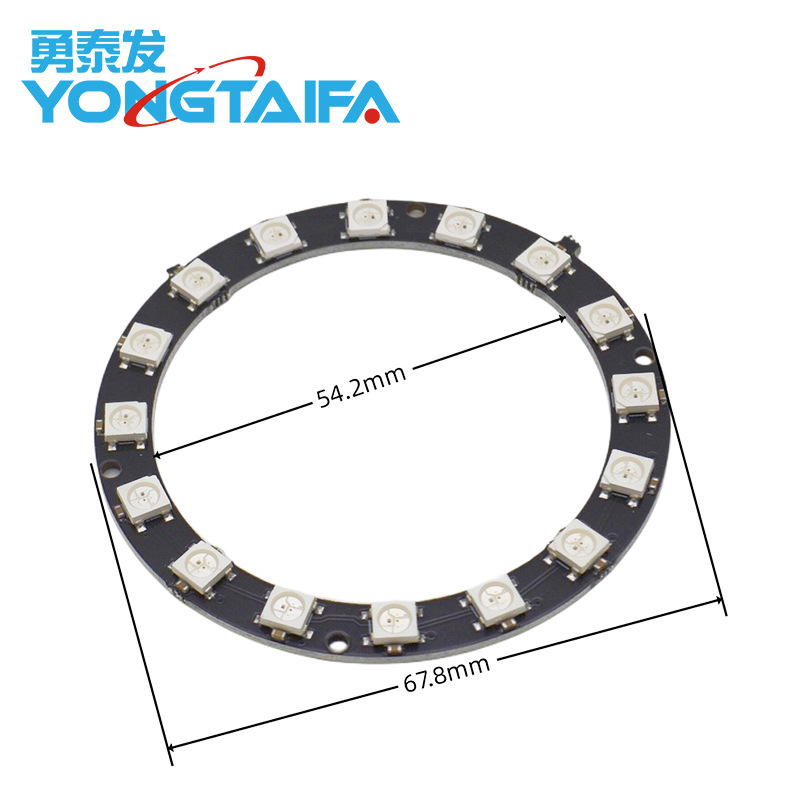

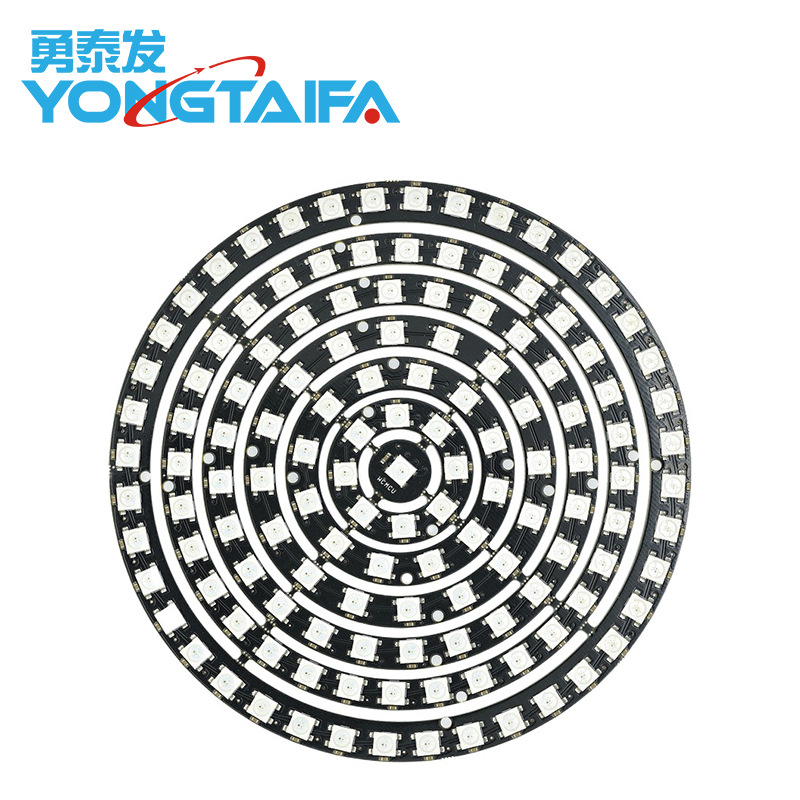

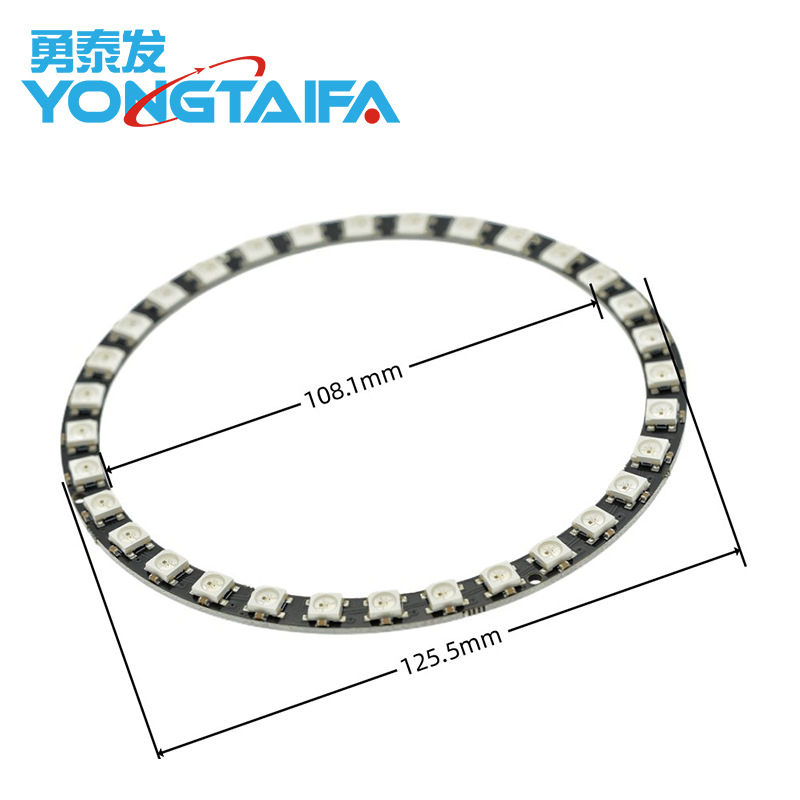

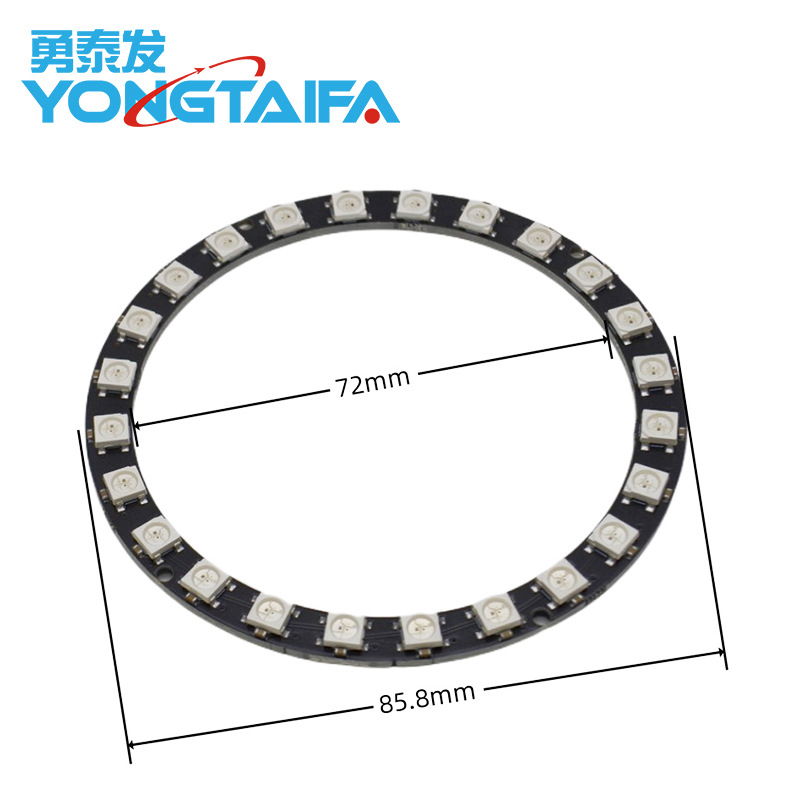

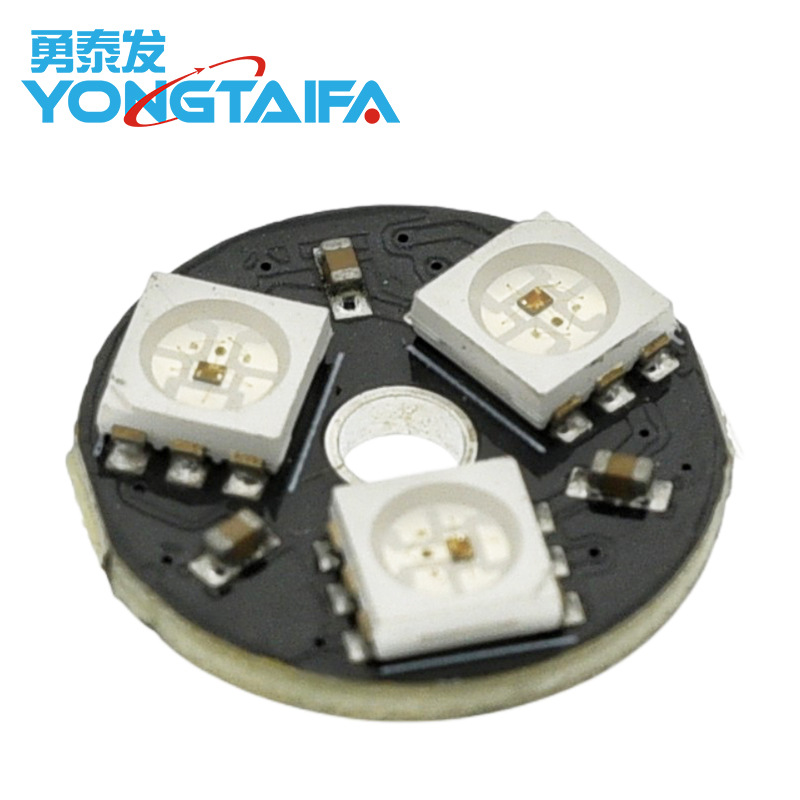

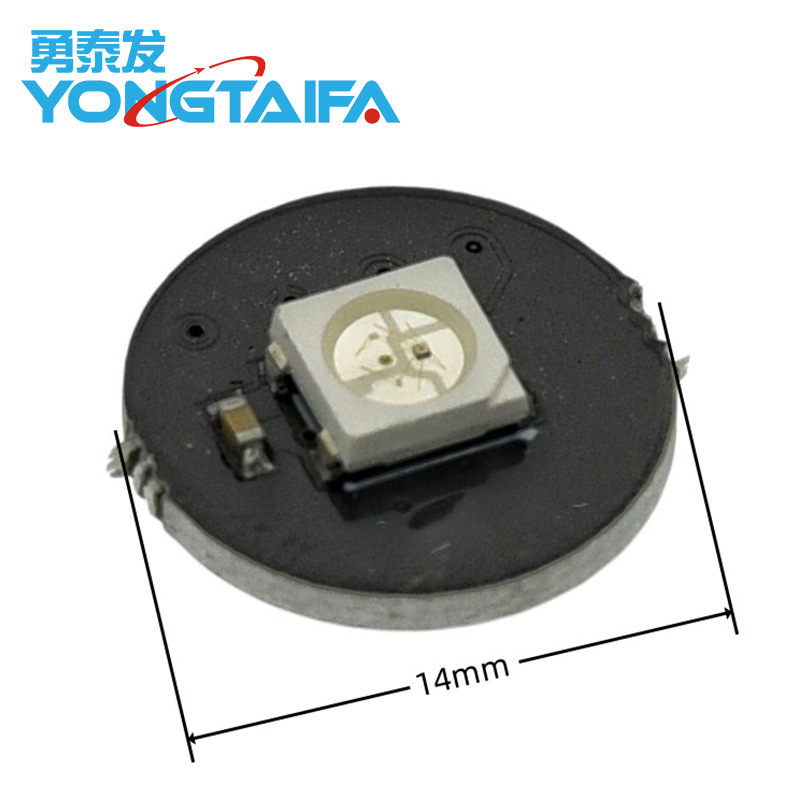

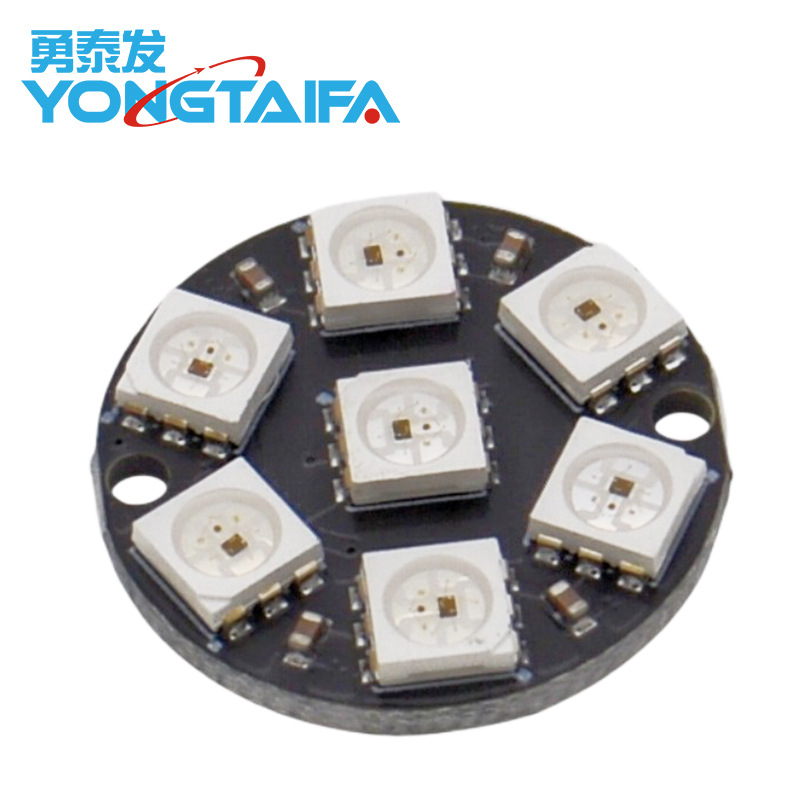

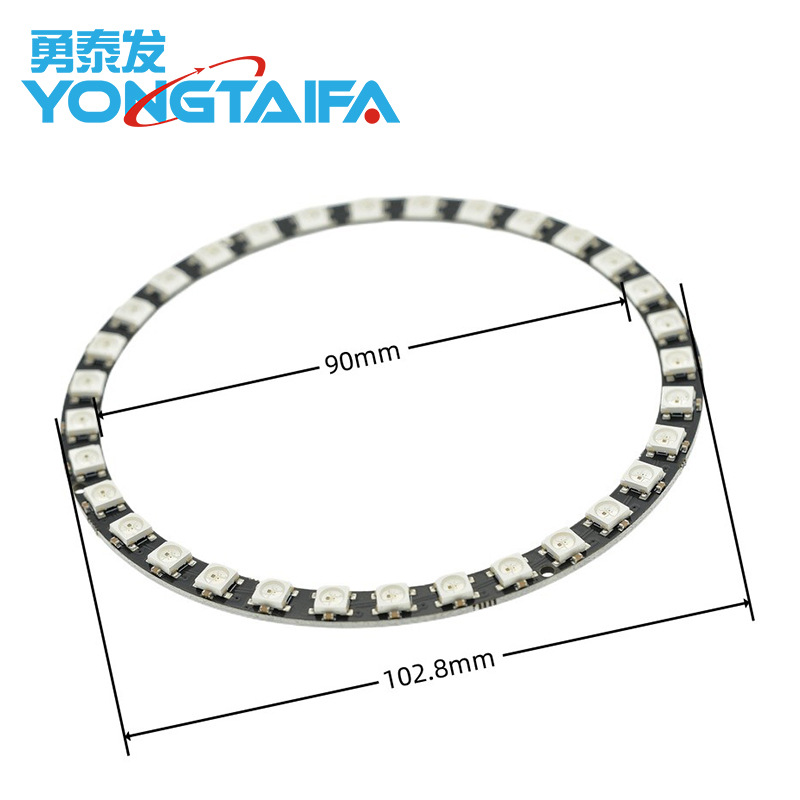

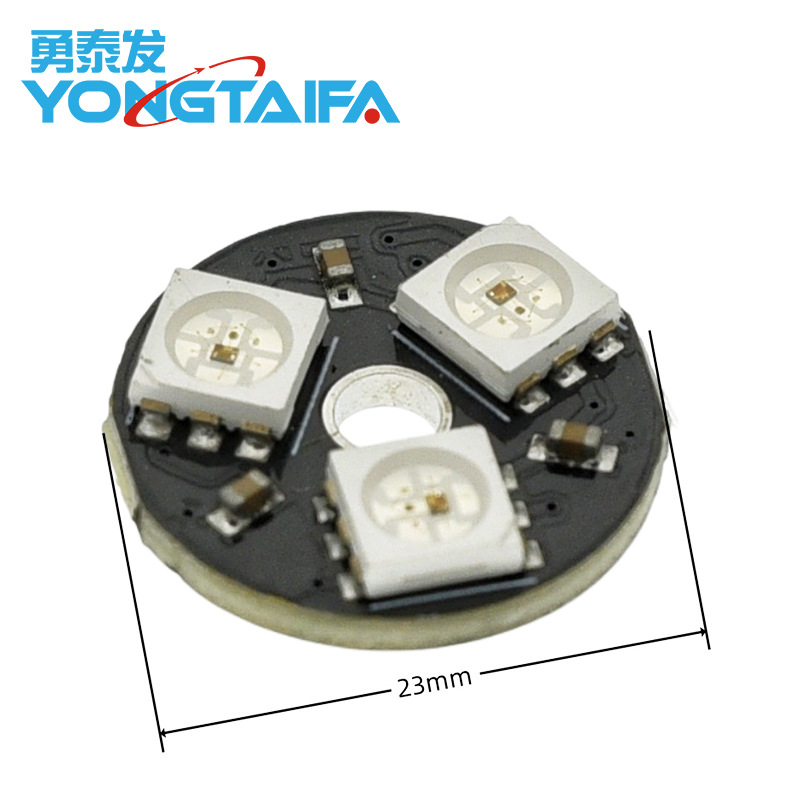

Ws2812 5050 Rgb Led с встроенным полным цветным драйвером, модуль разработки квадратного и круглого LED света

产品描述

• 供电：5V就可以点亮幻彩灯。
• 接线说明：
  • 控制器的6脚接控制板的G和GND（负极），一般白色线，DC+就是接正极+或VCC或V字样。
  • 红色线以实特为准，信号线是控制器的中间蓝色线接板的IN或IN+或S。
  • 连上后就供电可以点亮LED了。

控制器特点

• 适用范围：用于控制器和支持市面上常见的单线和双线的LED驱动IC。
• 功能：自带358种花样效果，最多可多达1024个像素点。
• 体积小、功能强大：能调光和调速度；具有断电记忆功能。
• 模式多样：静态颜色、跳变、渐变、爆闪、自动循环等。
• 应用广泛：适用于RGB LED条、LED灯带、舞台布景、家居装饰等产品的灯光控制。

性能参数

• 工作温度：-20~60℃
• 供电电压：一般小店都用5V，不要超5V不然会容易烧掉灯。
• 输出：3路
• 净重：10g
• 产品尺寸：L42W12H3 mm
• 静态功耗：<1W
• 最大负载电流：<6A
• 最大控制点数：1024点
• 操作方式：3键多功能控制器
• 输出功率：5V<30W, 12V<72W, 24V<144W
• 控制器距灯条第一点的距离：<=10米
• 效果模式：358种，覆盖市场上大部分幻彩控制器效果，流水常亮。

• 本店的ESP8266 UNO MEGA等主板都可以做幻彩灯主板。

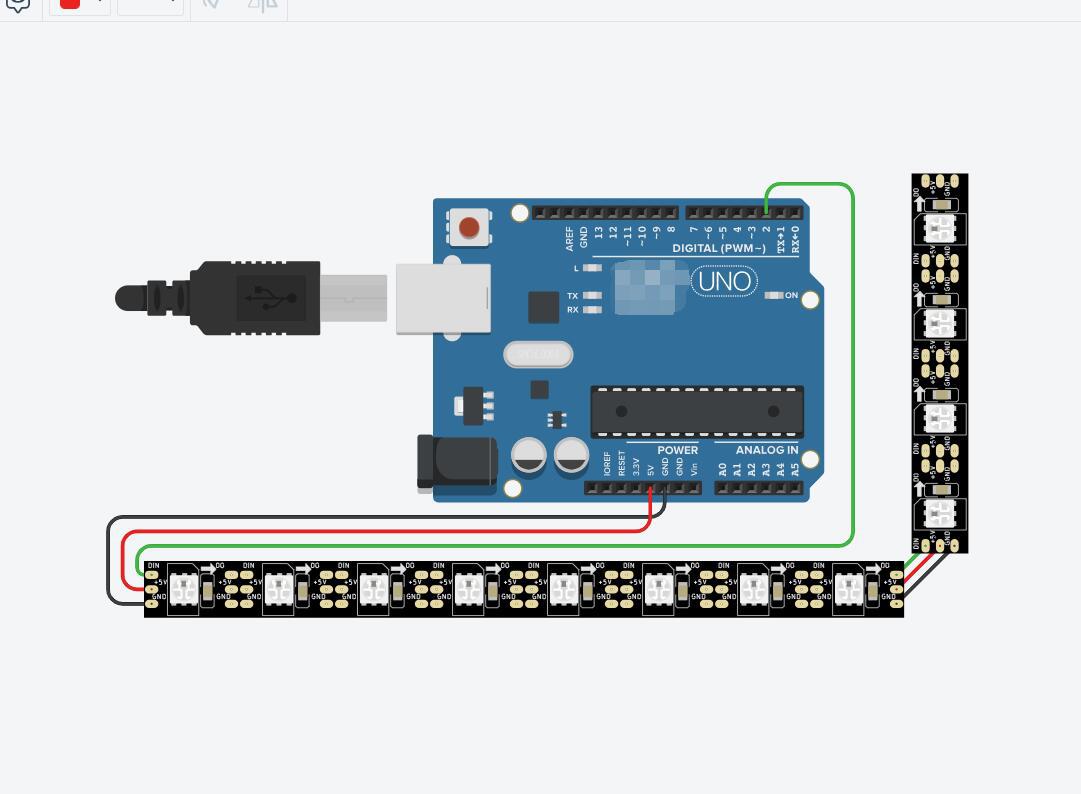

1. 图中：正极对正极红线：
2. 负极对负极黑线：
3. 信号线2对IN(PIN 2可以为IDE里面更改的，引用Neopixel的库：

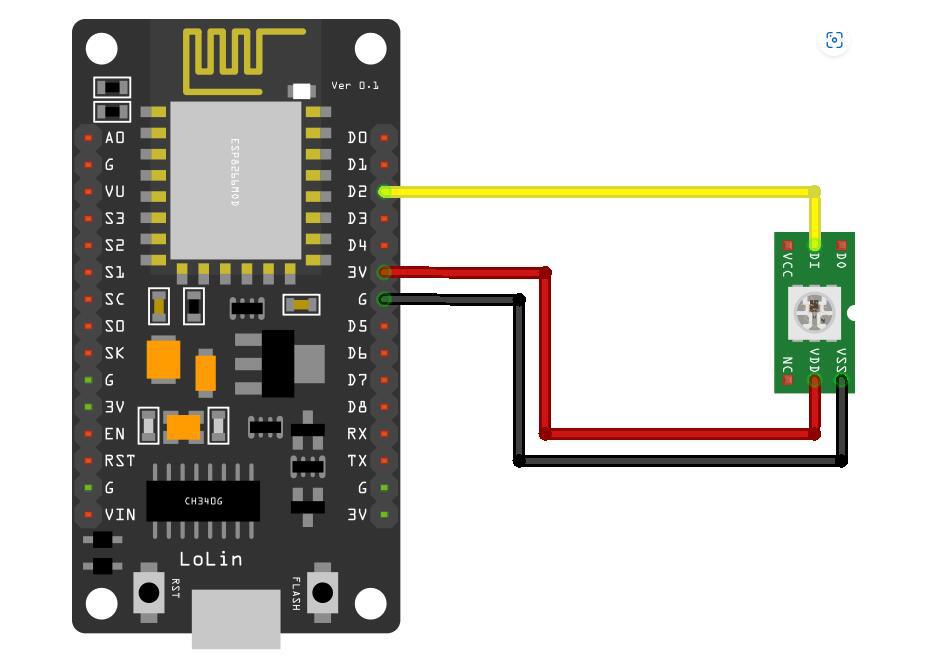

ESP8266的接法：

IDE 一样的程序。主板选择换成ESP8266 就一样(D1 MINI，或ESP32 主
板也是相近的接法
ESP8266 ESP32可以在线安装
，也可以下载到本地自己烧录

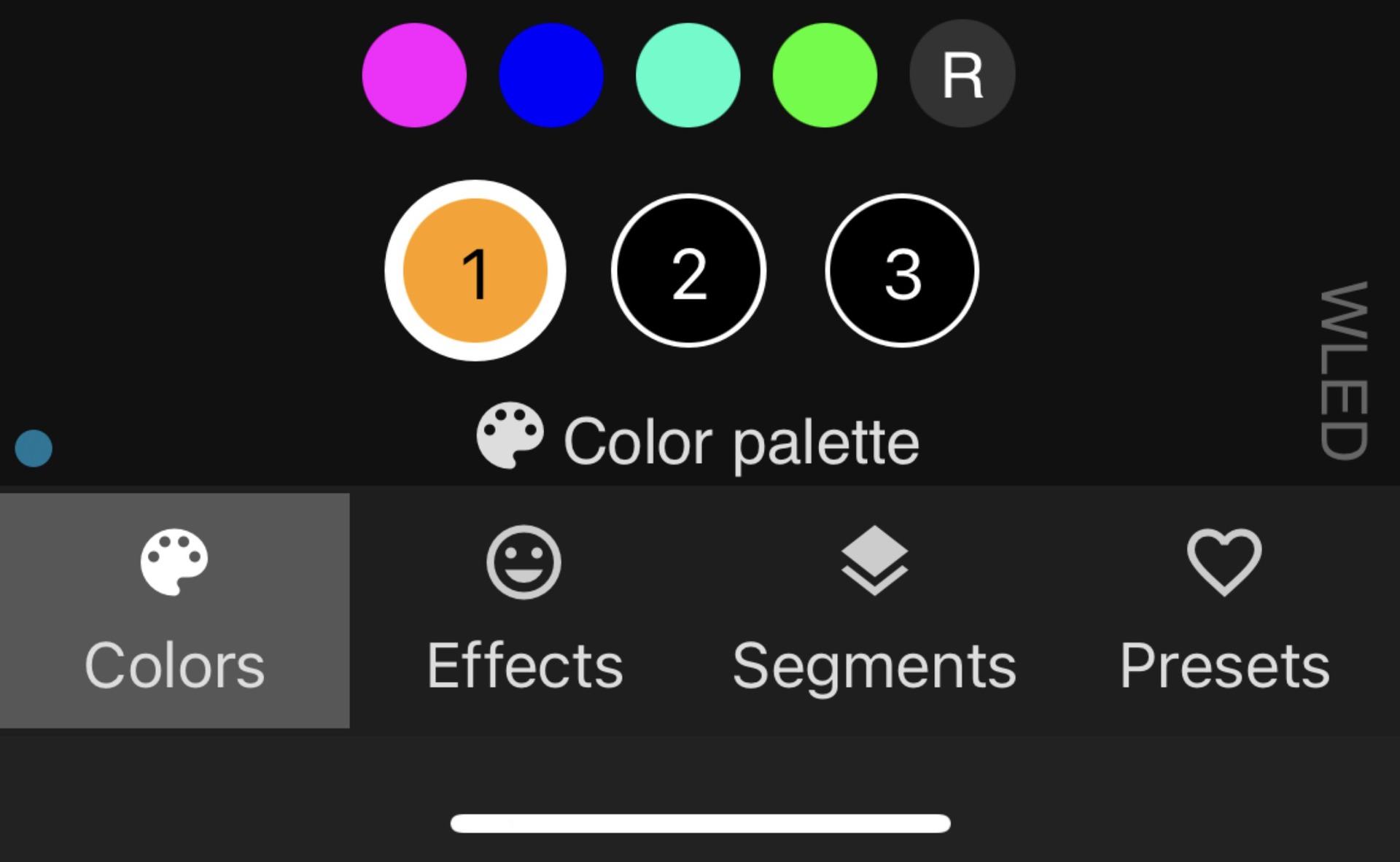

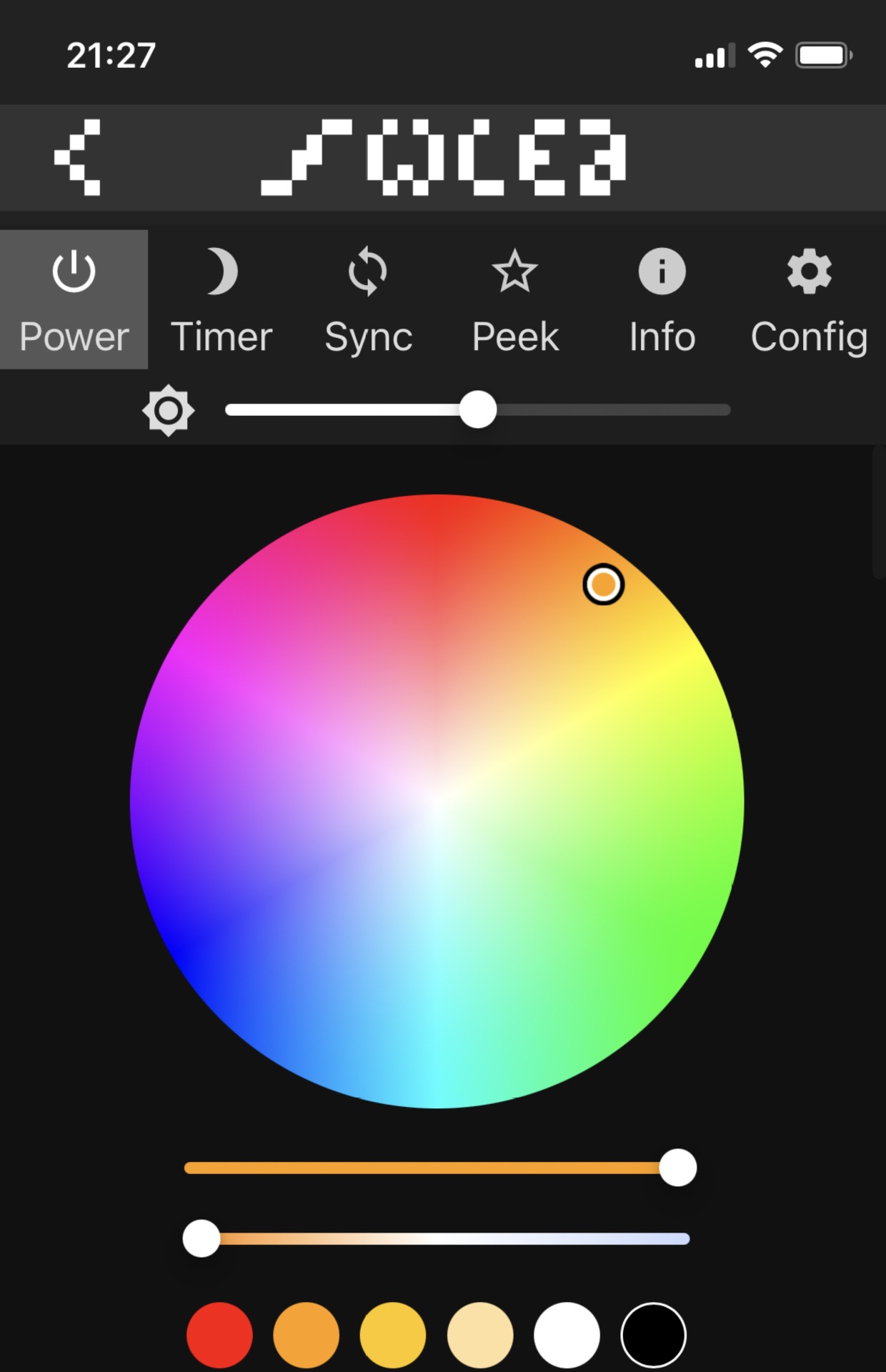

安装后就可以用手机控制，网上有很多教程，WLED软件 有很灯
.项目介绍
“WLED”
这个开源项目，可以说是把RGB灯的控制玩出花来了，有
100
多种特效、可以做
250
个预设、可以定时关闭、可以调速等等，最重要的是可以连接WiFi，有
独立APP，可以IP地址网页控制。这样在写代码的时候想调光直接打开
浏览器就可以设置了。
WLED是一个软件开源项目，并没有配套的开源硬件，也有其他人为WLED
做了硬件，但是我并没有发现特别漂亮的，
RGB灯珠型号是
WS2812B（5050）2020都可以用
一切顺利的话，你将看到如下信息：

至此这个WLED就搞定了。
3. 配置网络

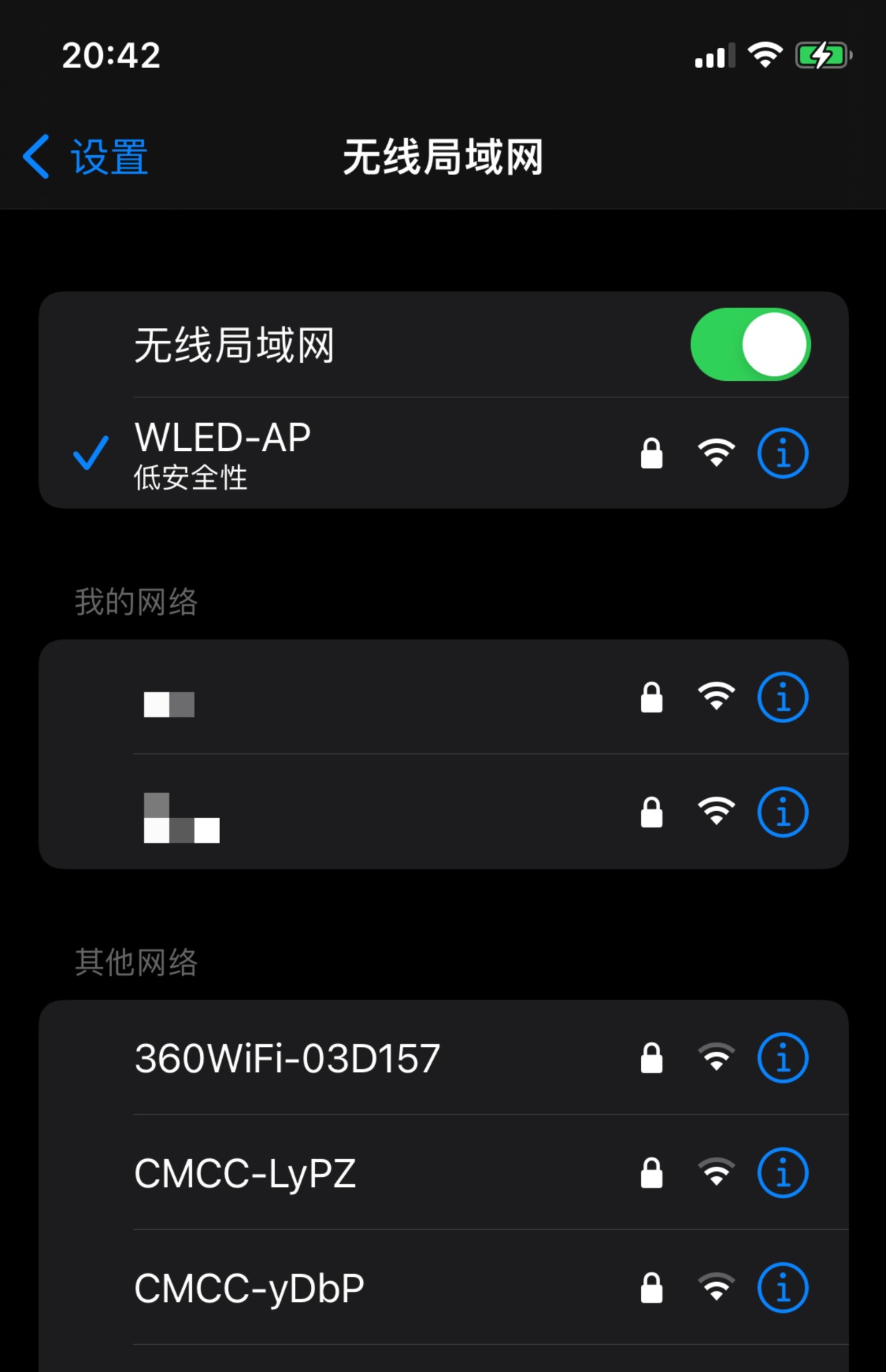

我们完成上面操作以后接通灯带并接通电源，灯板前30颗LED会亮起橙色光。这时拿出手机去设置，WiFi里面找
“WLED-AP”
并连接，密码为
“wled1234”。

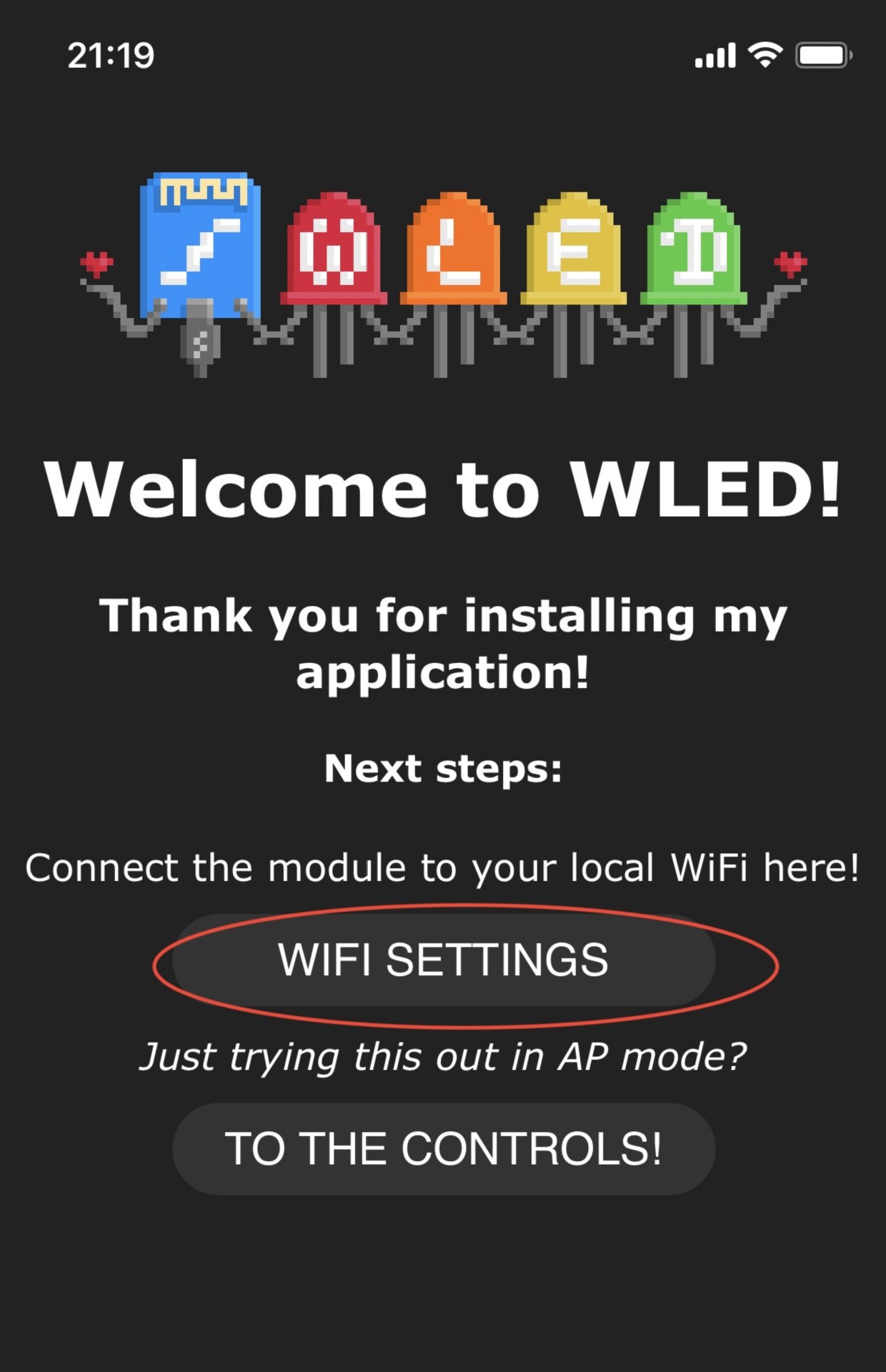

连接后大概率会自动跳出如下配置页面，如果没有跳出，可以打开浏览器，输入 4. 3. 2. 1并打开。

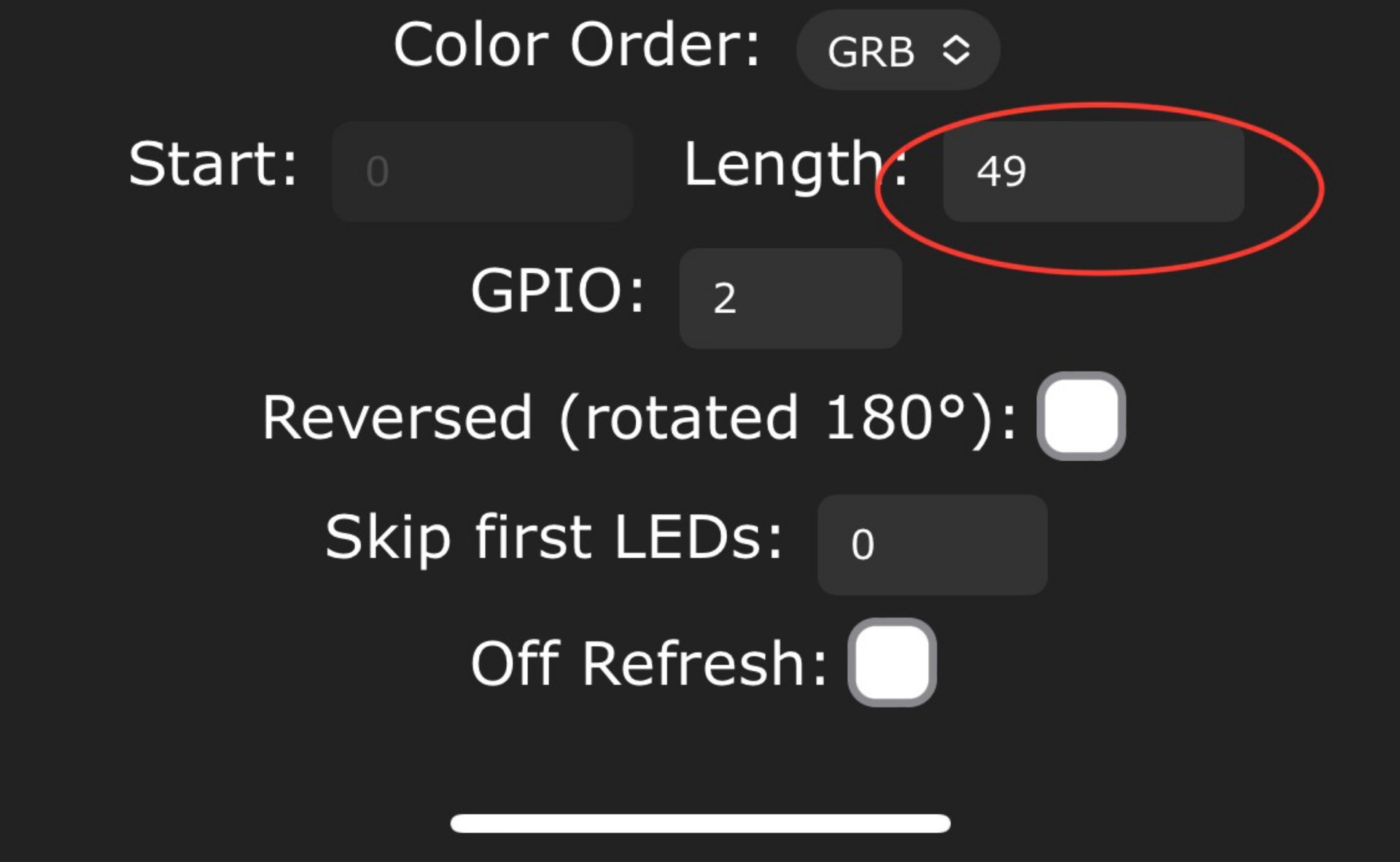

然后点击WIFI  SETTINGS 来进行WiFi账号密码及其他信息设置。

最后别忘了点击保存。
