Модуль радиоприемника Fm Fm / Электронный комплект 76~108Mhz

套件实验目的:

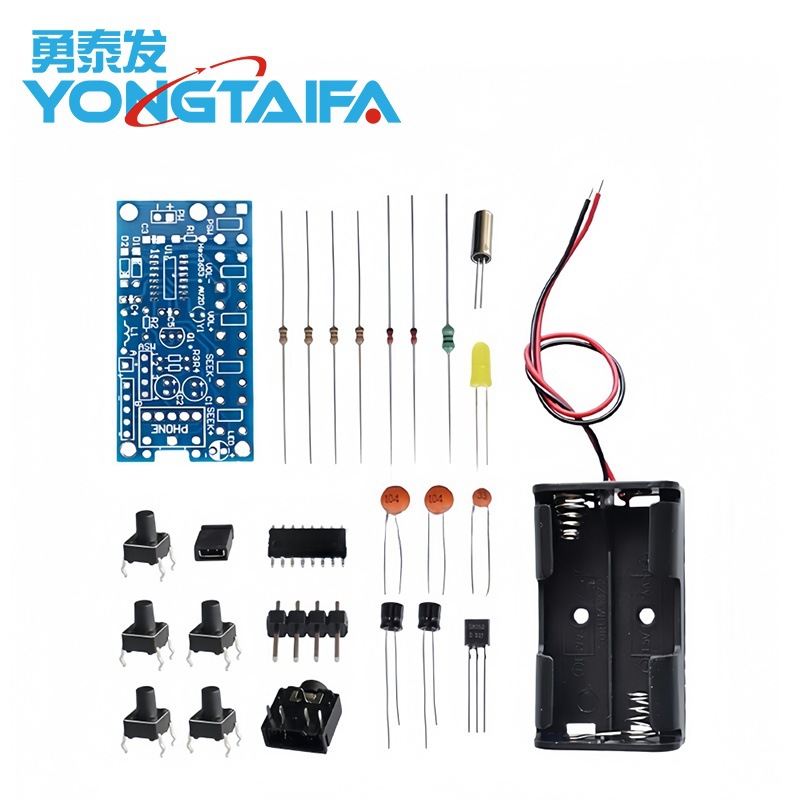

    1、套件中的电子元件种类多：有电阻、电容，电感线圈、二极管、集成电路、耳机插座、按钮等多个电子元件，基础元件种类多。
    2、学习电子电路。
    3、培养动手能力。
    4、使用特别适用于学生焊接使用的环氧树脂PCB，而不是一般用的纸基电路板！

频率范围：调频76~108MHZ 比常见的88~108MHZ范围更宽！

学校实训中使用的优点：用于电子爱好者或者是学生电子课的电子制作，这套FM调频收音机套件根据初学者尤其是初次使用焊接工具焊接的学生或爱好者，特别优化了各元件的排列，此套件安装制作容易且成功率极高！因为已经在许多学校中使用过，所以我们知道它的性能。本套件不单单是焊接拼装，还有自己动手调整线圈及绕制线圈，乐趣更大，这点也优于其它只是简单组装套件。采用耳机的优点主要也考虑到了学生的课堂噪音问题！

中文资料下载地址 链接: https://pan.baidu.com/s/1NL6uqY1gb7qsis7JUbYCUQ 提取码: tqd9

英文资料下载地址：链接: https://pan.baidu.com/s/1hppmnpzmr8C-aZVCqME7sA 提取码: u573

(注：1. 产品标题标明“DIY套件”的均为散件，需要您自行焊接组装

       2. 套件制作需要相应的电子技术及动手能力，请确定您可以完成制作！我们提供的套件均为优质元件且全部实做通过，元件及PCB剪脚上锡后无法退换，不接受因安装不成功而要求退货或者差评！喜欢中差评的买家请绕道，本店保留选择买家的权利！)

特点及使用方法：调频FM广播具有节目丰富、音质好等优点，各地都开播自己的FM广播电台。该套件FM袖珍电脑选台收音机采用专用集成块，16脚双列扁平封装，工作电压为1.8~3.6V，该电路包含FM收音机从天线接收到鉴频输出音频信号的全部功能外,还设有搜索调谐电路、信号检测��路、静噪电路以及压缩中频频偏的频率锁定环FLL电路。电路的中频频率设计为70KHZ，外围电路不用中频变压器，其中频选择由电路内部RC中频滤波器来完成。该机像数字调谐收音机那样采用电调谐按钮（SEEK+,SEEK-），另外还有音量大小控制按钮(VOL+,VOL-)以及电源开关按钮（PW）。电路接通电源后，按一下电源开关按钮，电路即开始工作，按SEEK+向高端频率搜索或按SEEK-向低端频率搜索电台，自动搜索到电台信号，调谐自动停止，如果接着按一下搜索按钮，电路继续搜索电台。频率范围是76~108MHZ。既能接收通用FM调频台，也能接收学校校园广播电台。

焊接顺序：先焊接贴片元件，然后：1.电阻  2.电感   3.电容    4.二极管   5.按键  6.耳机插座及开关

PCB板尺寸：54.9*28.3mm
