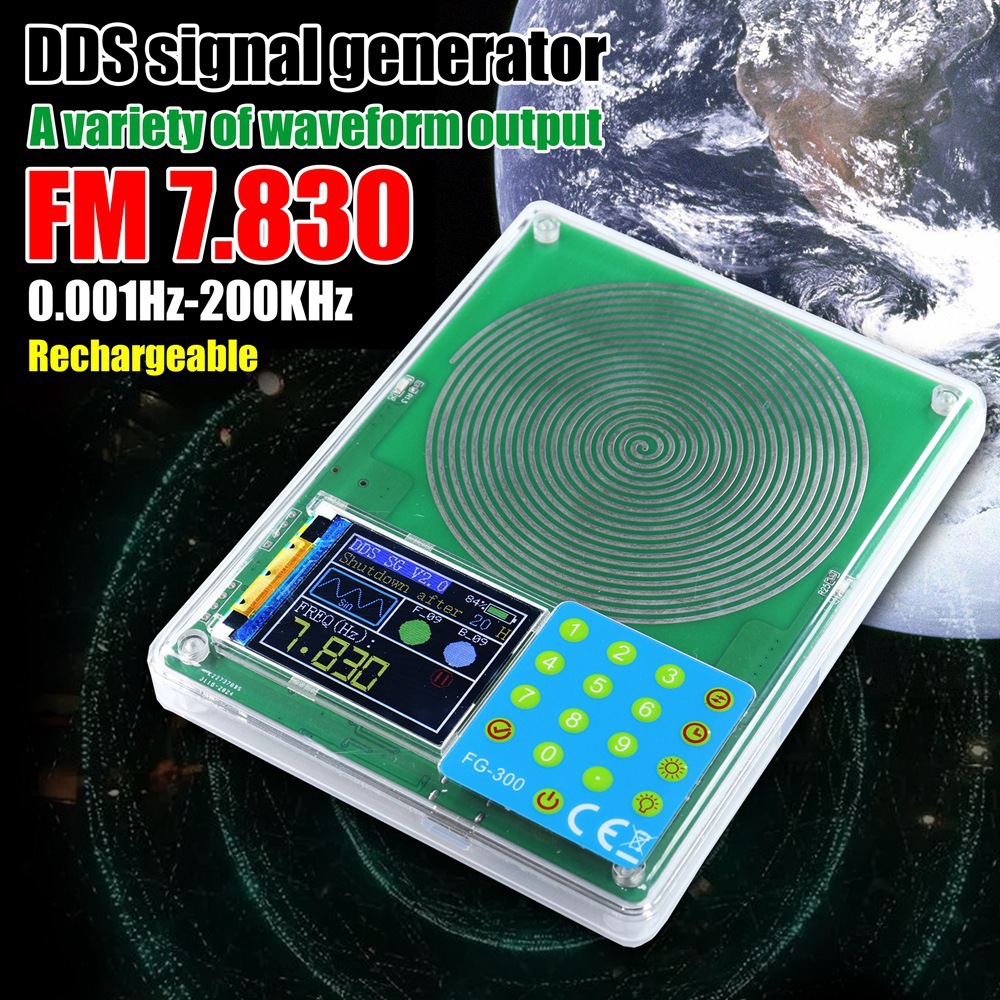

Fg-300Dds 0.001Гц-200кГц 7.83 функциональный генератор сигналов

一、 产品简介

1.1 产品概述

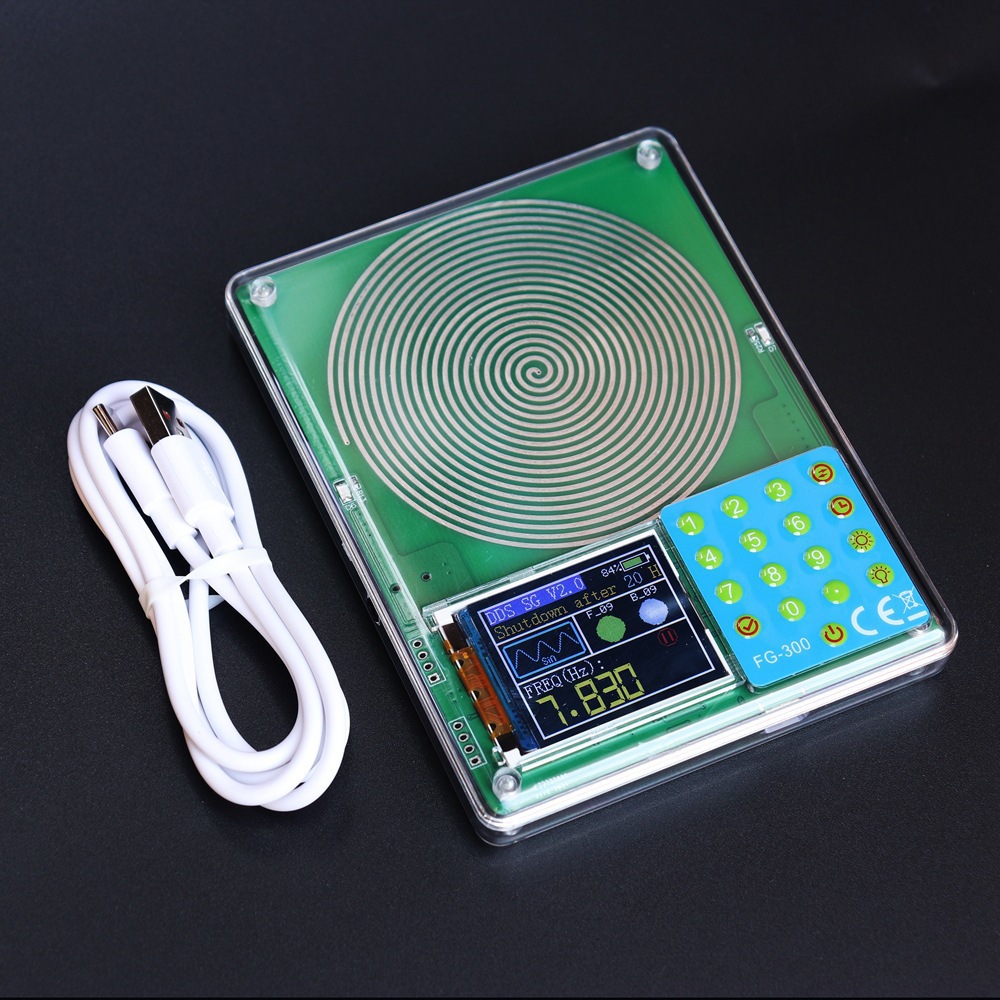

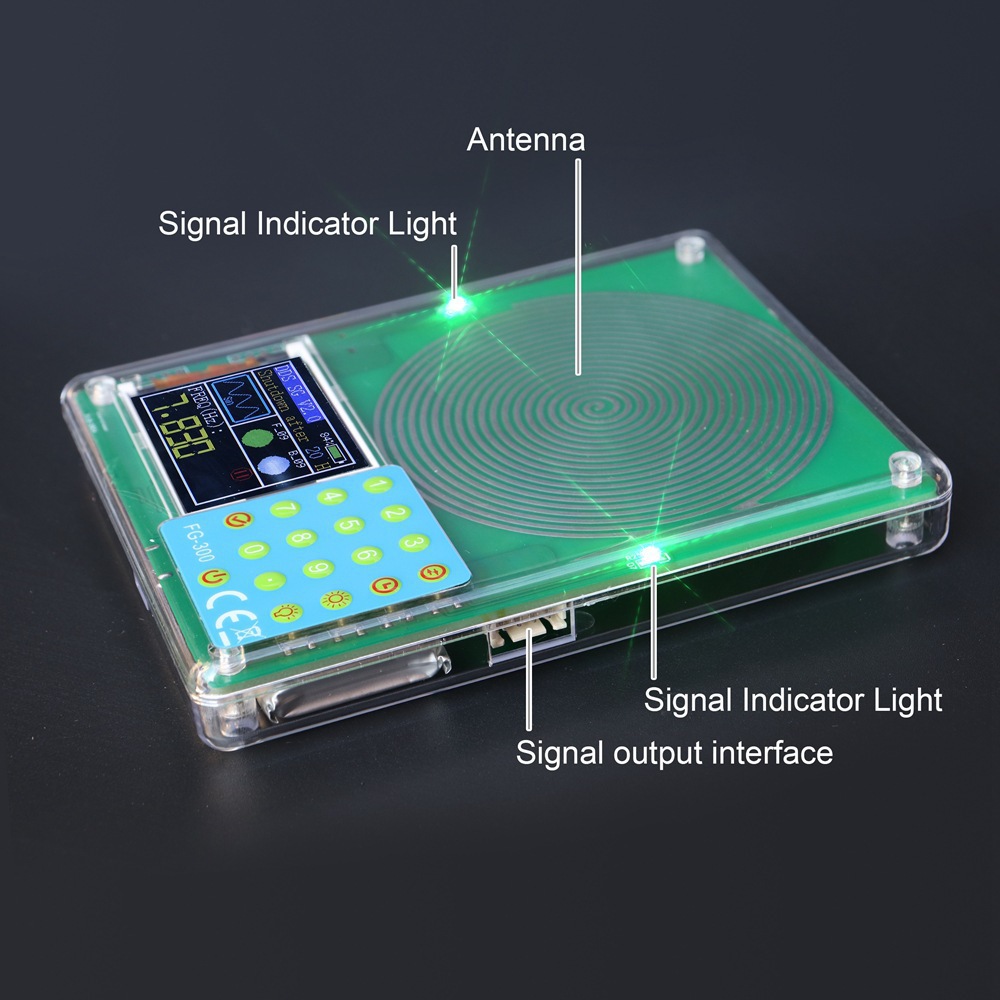

FG-300是一款多功能、高精度、便携式信号发生器，能够产生正弦波、方波、三角波、正向锯齿波、反向锯齿波、心电图、半波、洛伦、高斯、辛格、指数升、指数降、以及7.83HZ舒曼波等多种波形，板载螺旋天线可作为高精度舒曼波发生器，可作广泛应用于电子研发、生产测试、教育教学、维修维护、音频测试等领域。

1.2 产品特点

采用低温漂晶振，高精度DDS频率合成，频率稳定度高，分辨可达0.001HZ，在低频时精度可达0.001HZ

可以达13种波形输出，满足不同需求

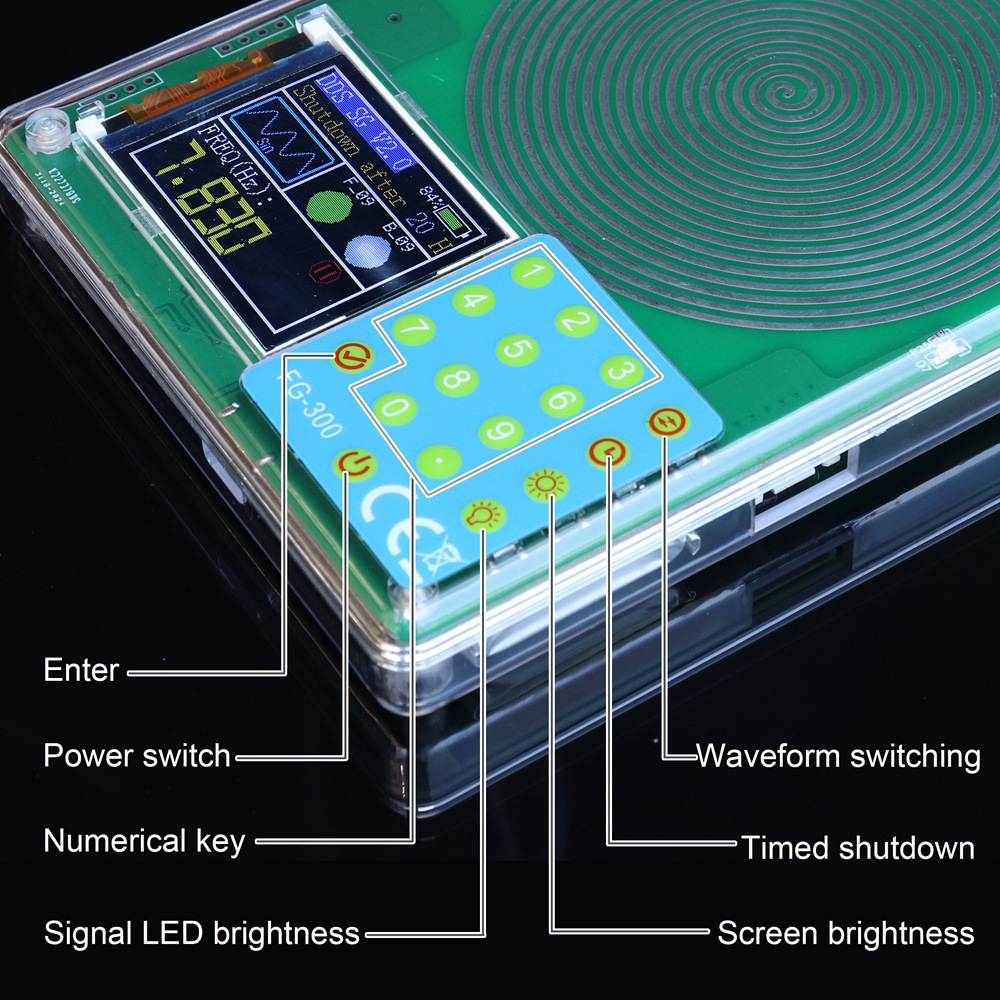

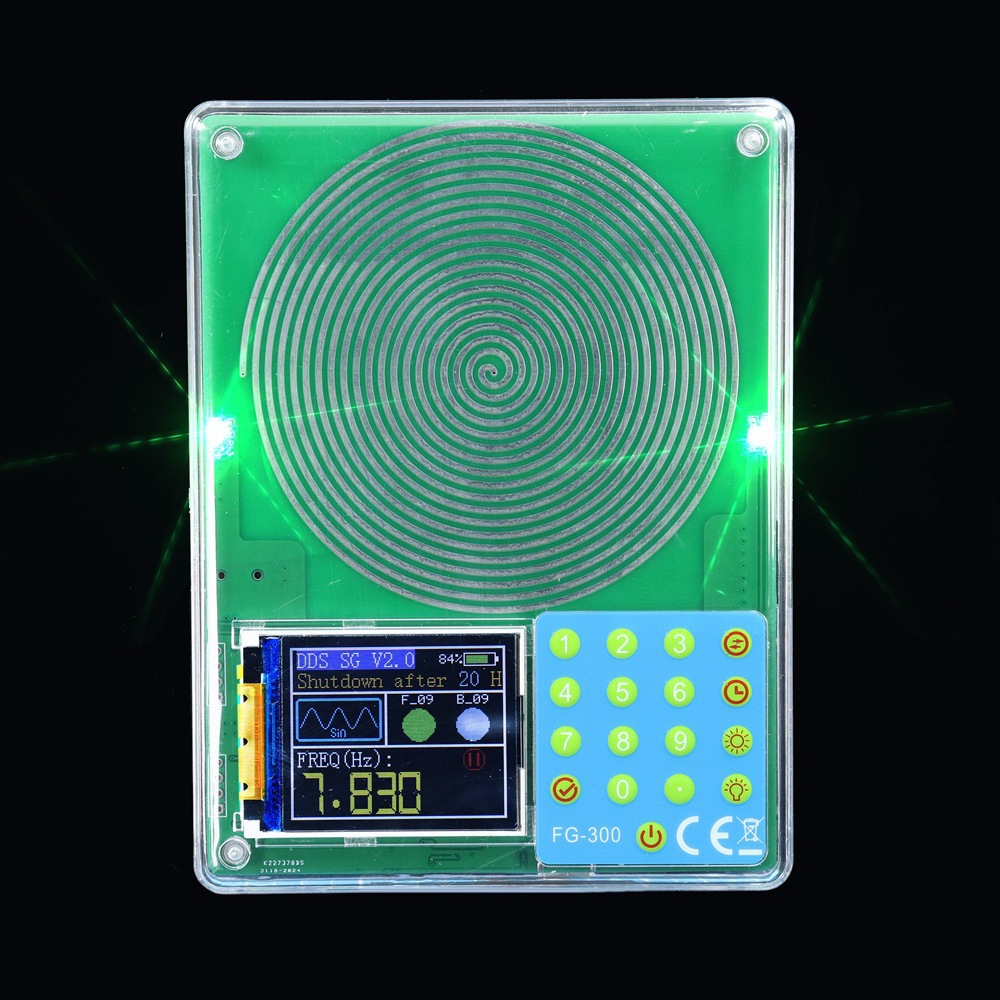

彩色1.8TFT液晶显示，数字键盘直接输入频率，操作直观方便。

具有定时关机，信号灯亮度调节，屏背光灯亮度调节。

所有设置参数均可以自动保存，下次启动无需在次设置

二、 产品规格

项目参数

2.1频率范围：正弦波0.001Hz-200kHz（其中输出幅度平坦的频率到100 kHz，随着频率的进一步升高输出幅度会降低，失真度增加），其它波形0.001Hz-20kHz（但可调频率上限不做限制，如果对失真和晃动要求不高，使用频率可以进一步增加）。

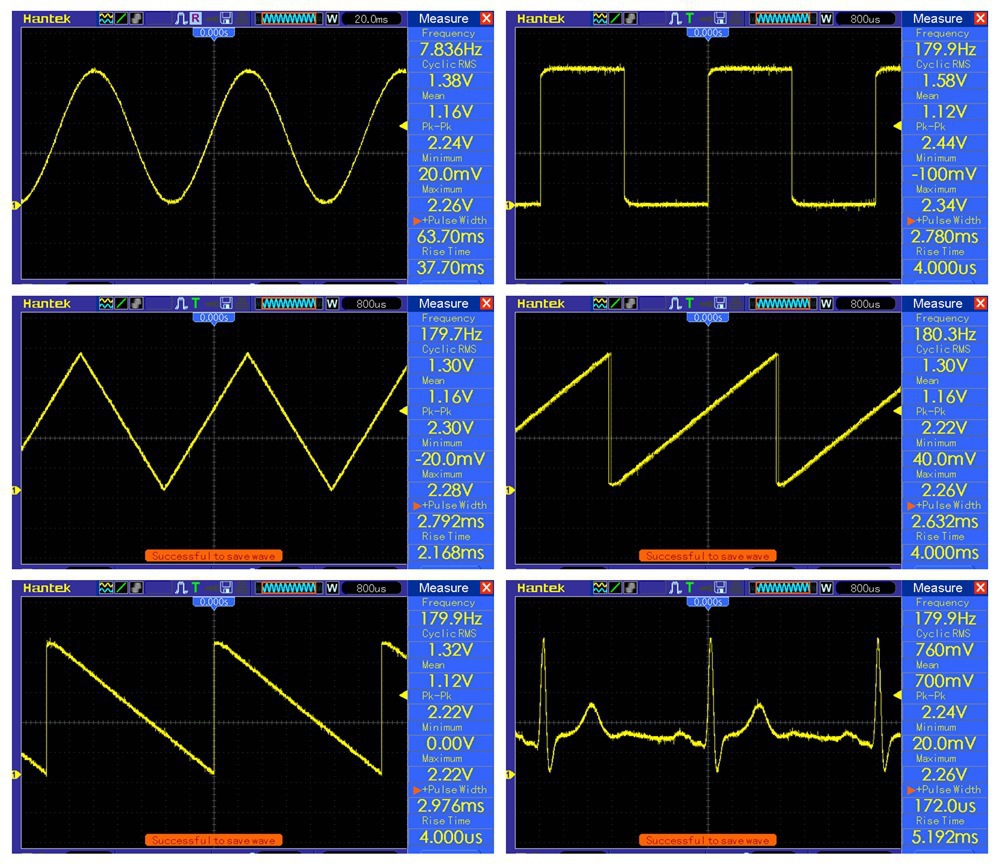

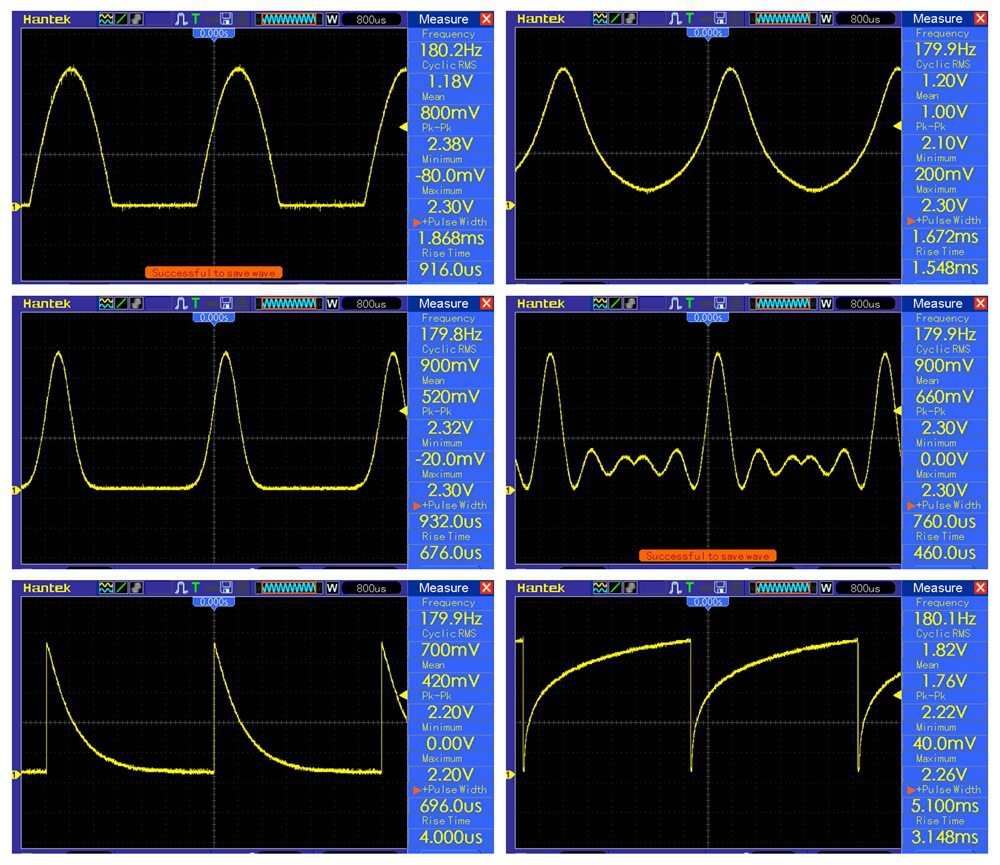

2.2波形种类：正弦波、方波、三角波、正向锯齿波、反向锯齿波、心电图、半波、洛伦、高斯、辛格、指数升、指数降、以及7.83HZ舒曼波

2.3输出幅度：2.5V VPP

2.4输出阻抗：330欧

2.5显示方式：1.8寸TFT显示

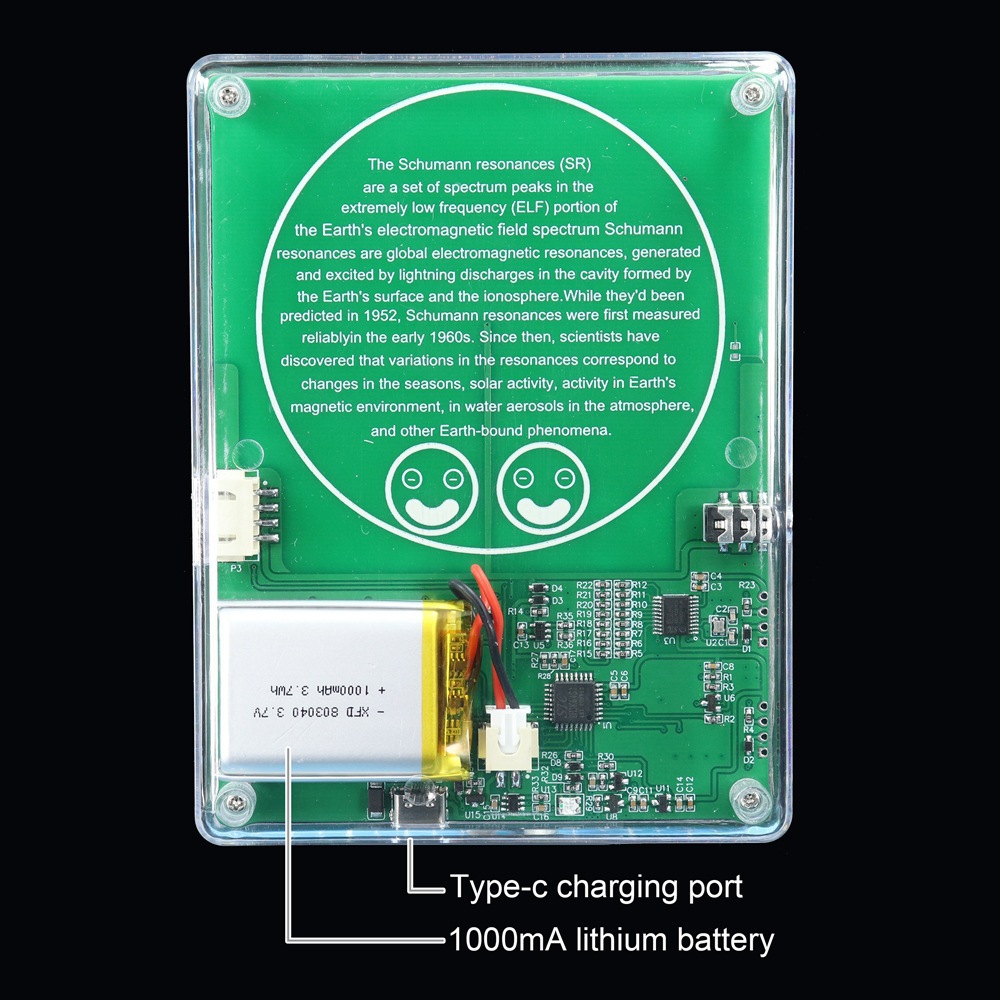

2.6电源电压：USB-TYPE C  5V

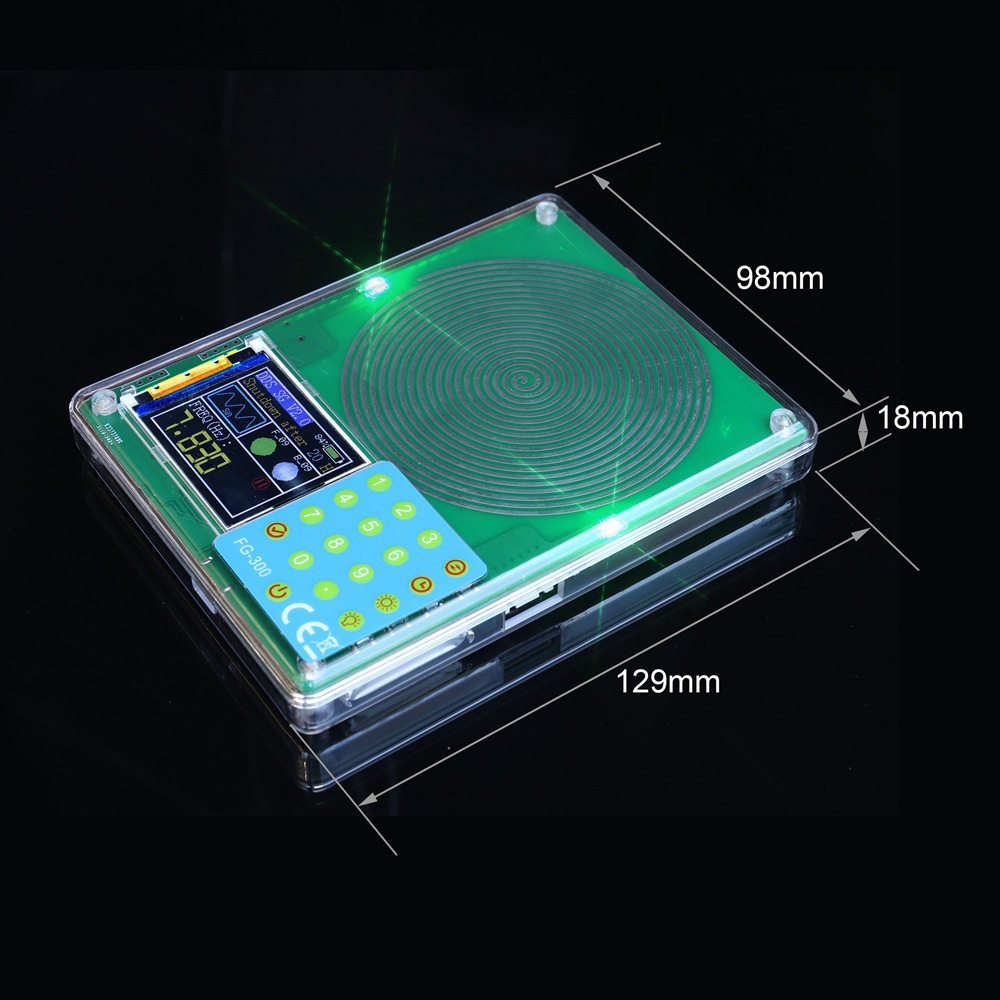

2.7外形尺寸：长125MM宽95MM高18mm

2.8插电款  纸箱包装重量：190G   纸箱尺寸：长140MM宽140MM高30mm

2.9带电款  纸箱包装重量：208G   纸箱尺寸：长140MM宽140MM高30mm

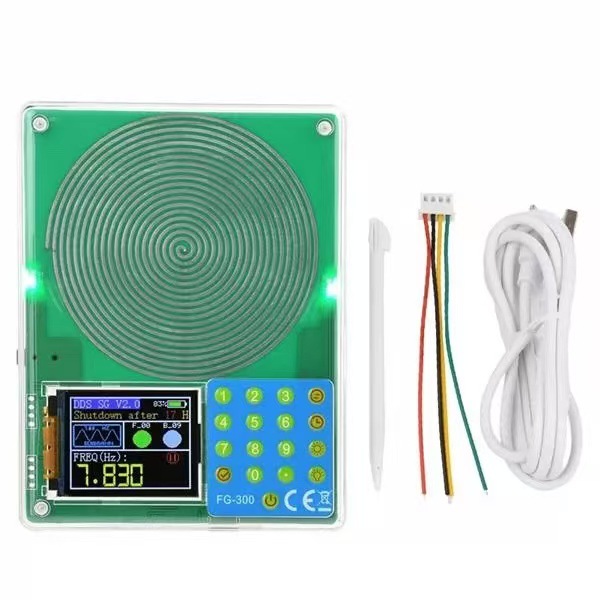

三、 配件

主机 1台

TYPE C 供电线 1条

4PIN 信号输出线一条

点触笔  1支
