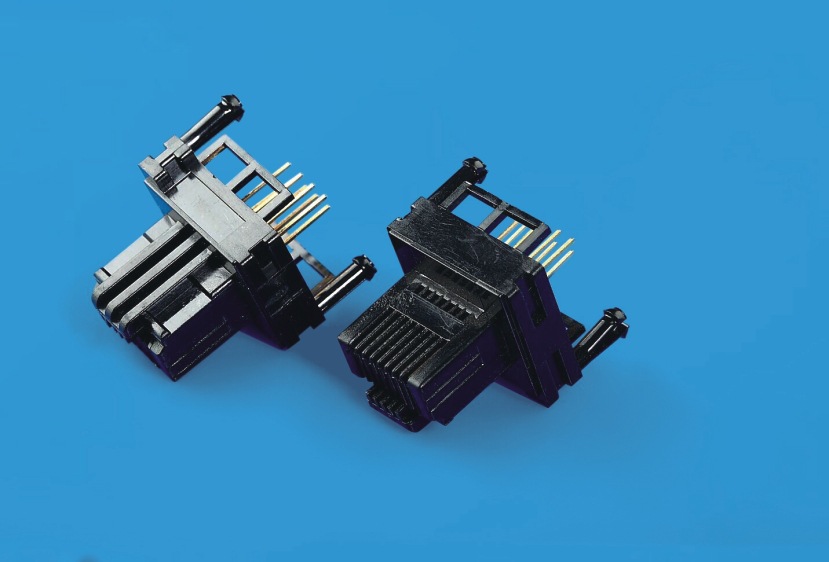

2.主要产品说明书（水晶头及母座）：

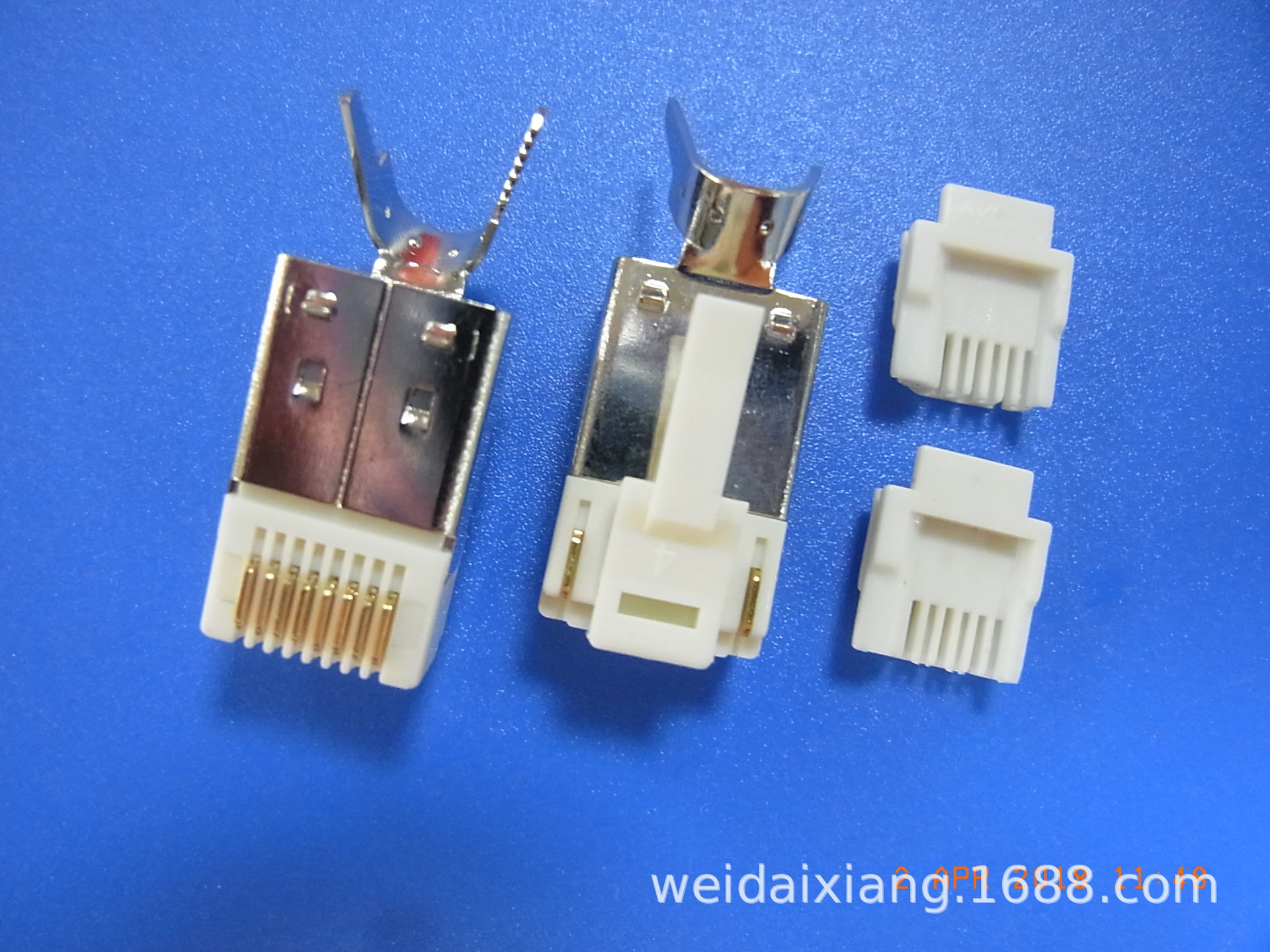

　图2－1水晶头图片

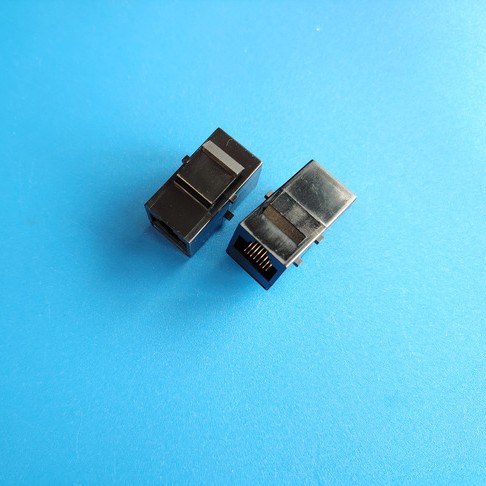

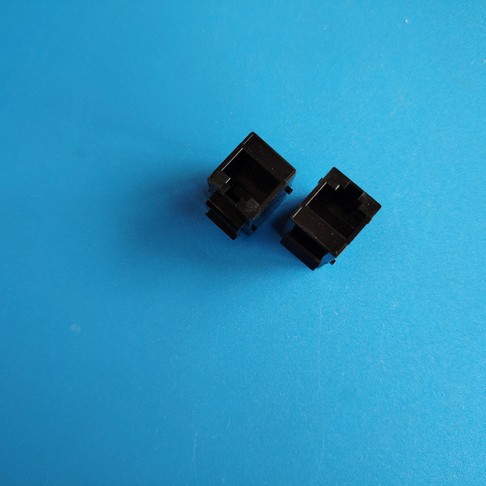

  图2－2RJ45母座图片

1），中英文名称：RJ－45 ：RegisteredJack－45的缩写，意思是“注册的插座”。

2），定义：RJ45接口通常是网卡提供的用以将计算��接入网络的接口。在FCC（美国联邦通信委员会标准和规章）中的定义是，RJ是描述公用电信网络的接口，常用的有RJ-11和RJ-45，计算机网络的RJ-45是标准8位模块化接口的俗称。在以往的四类、五类、超五类，包括刚刚出台的六类布线中，采用的都是RJ型接口。在七类布线系统中，将允许“非-RJ型”的接口，如2002年7月30日，西蒙公司开发的TERA七类连接件被正式选为“非-RJ”型七类标准工业接口的标准模式。TERA连接件的传输带宽高达1.2GHz，超过目前正在制定中的600MHz七类标准传输带宽。　　IEC(60)603-7也是ISO/IEC11801国际通用综合布线标准的连接硬件的参考标准。ISO/IEC11801标准关于连接硬件需求的规定：信息插座连接处的物理尺寸参考IEC(60)603-7，8针‘RJ45’标准。信息插座的电缆端接导体数量为8。因此，使用6针或者4针接插件（比如RJ11）从此不被通用解决方案支持。

 3）接口示意如图

图3－1 RJ45 接口示意图

  4），机械特性

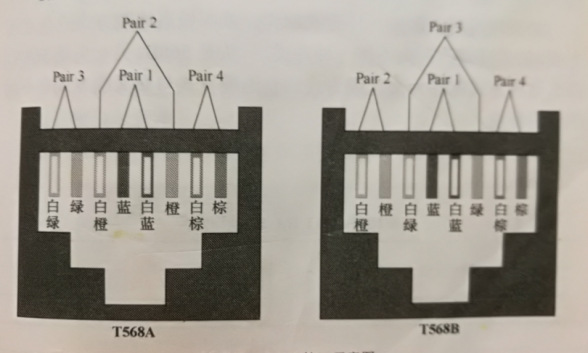

目前，大多数网络都使用以太网传输，其传输介质由一定距离长度（最大传输距离为100米）的非屏蔽双绞线（UTP,Unshielded Twisted Pair）与RJ45水晶头组成。双绞线由8根不同颜色的线分成4对绞合在一起，成对扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响。在EIA/TIA-568A标准中，将双绞线按电气特性分为三类，四类，五类，六类，七类线。网络中最常用的是三类线和五类线。三类双绞线在LAN中常用作10Mbit/s以太网的数据与语音传输，符合IEEE802.3 10Base-T的标准。五类双绞线的最高传输速率可达100Mbit/s,符合IEEE802.3 100Base-T的标准。 RJ45水晶头由金属片和塑料结构组成，当金属片面对我们时从左到右引脚序号是1－8.EIA/TIA的布线标准中规定了两种双绞线的线序568B与568A.目前通用的是568B方式制作。截止目前，水晶头及线缆标准有：cat5e,cat6,cat6a,cat7,cat7a,cat8(超五类，六类，超六类，七类，超七类，八类水晶头及网线）具体制造标准和方法，请联系我们。

  5)电气特性及参考标准



3. 祥磊水晶头制作及检验测试标准：

FCC 68设计制作，符合TIA-968A.之標準規格，適用於24~28 AWG多蕊線及 單蕊線。
 ●電氣特性：
     A.耐電壓測試   1000V/DC
     B.絕緣阻抗 大於500MΩ（百萬歐姆）
     C.接觸阻抗 不大於20mΩ(毫歐姆)
●鍍金檢驗：
   依據MIL-G-45204C標準規格，TYPE II (最少99%純金量)
   等級C+(KNOOP HARDNESS RANGE 130-250)
   等級1(最少量50 microinches厚度)
 ●電鍍測試儀器：FISCHER. SCOPE X-RAY 1000型
 ●機械特性：
     A.拉久測試－電纜至插座張力強度至少20磅(89N)
     B.耐久測試－插拔測試2000次以上
 ●材質及表面處理：
     A.PC原料－防火等級94V2 &94V0 (UL No. E50075)
     B.高強力銅合金{ JIS C5191R-H(PBR-2)}標準材料。
     C.電鍍規格為100 microinches鍍鎳，並在接觸點鍍金。
 ●使用溫度範圍：-40。C~+125。C

4. 祥磊产品特点：

1) , 祥磊水晶头规格从CAT3类---CAT7A-CAT8类 产品能满足不同领域的需求.包括屏蔽非屏蔽 .这些非屏蔽或屏蔽式高性能水晶头，能让用户将线缆与大外径导线端接。水晶头适用于端接外径介于0.0196-0.044和0.051英寸的导线。水晶头带金属应变消除装置，可端接外径高达0.310英寸的大外径线缆。这种应变消除装置赋予绝佳的线缆稳固性和可靠的360°屏蔽。水晶头还带负载条，使端接快速、轻松。这款水晶头特别适合实心或绞合导线。

 每袋100件/盒

2) , XLEP多款品规格让您不再需要久久寻觅适用的模块化插头。Stewart的交错针式6类RJ45压接插头专门用于当今的高性能网络，优质双触点设计适用于实心与绞合导线。压接时，集成式应变消除装置将线缆保持在固定位置，并可在安装完成后保护线缆接头。大部分物料当天发货.

 3),   聚碳酸树脂(PC)原料,防火等级94V-0/2,铜合金接触端子片. (好的品质必需好的原材料)

4).    稳定的传输性能,所有的五类(CAT5);六类(CAT6);超六类(CAT6A);七类(CAT7),可经过数据测试,先进的FLUKE DTX-8000测试仪能提供精准的数据.(好性能的产品必需用数据证明)

5) , .完善的售后服务.任何技术及品质疑问我们会在第一时间为你答疑解惑.直至满意。

 东莞市祥磊电子有限公司

 6).     优势的价格.齐全的产品规格和产品的自主开发能力,能为实现共同价值及综合竞争力。.

 · 优质双触点设计适用于实心与绞合导线

•  50微英寸镀金，确保连接质量、性能和耐用性
•  集成式无障碍应变消除装置保护罩，用于保护线缆和连接
•  包装：100件/盒/吸塑装

应用:祥磊产品广泛应用于：

•  局域网
•  网络布线
•  千兆位以太网
