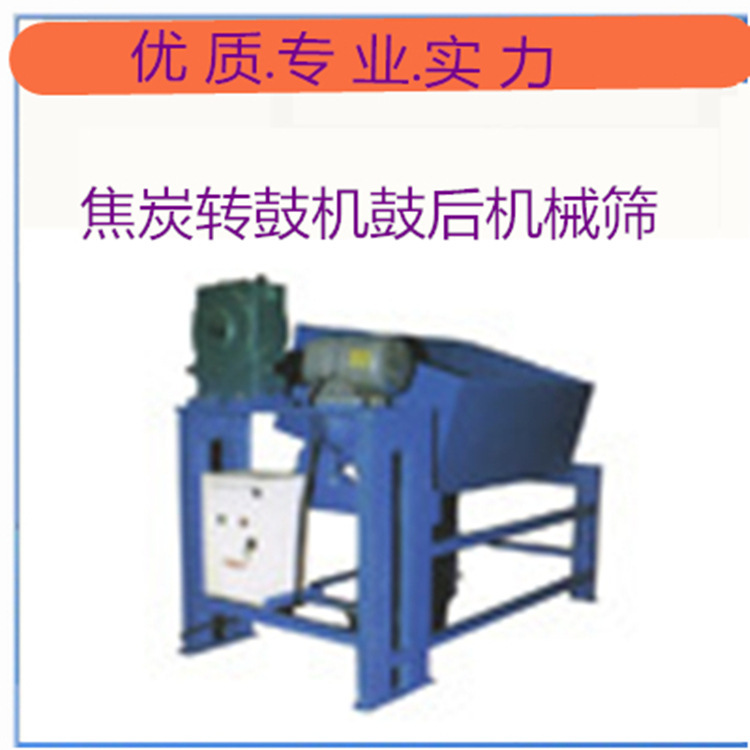

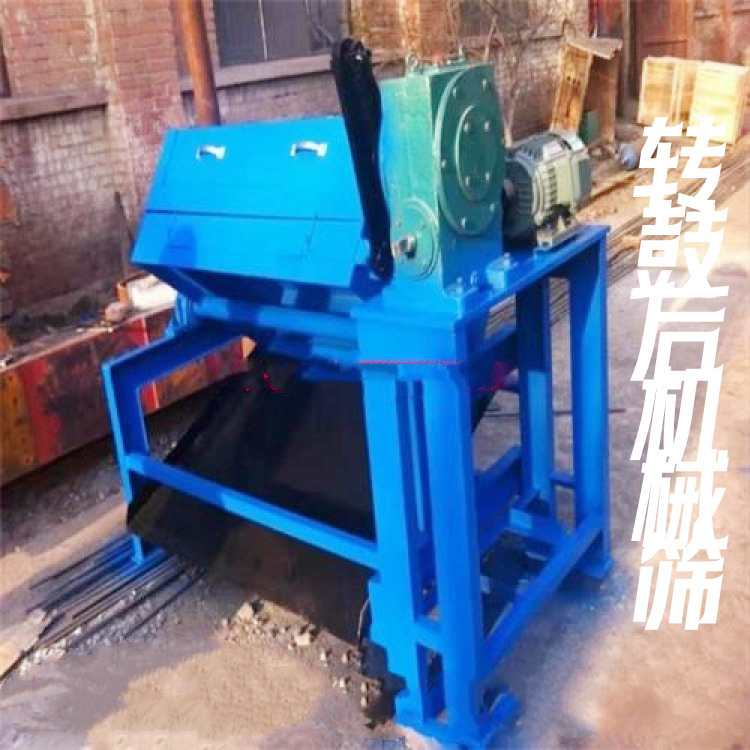

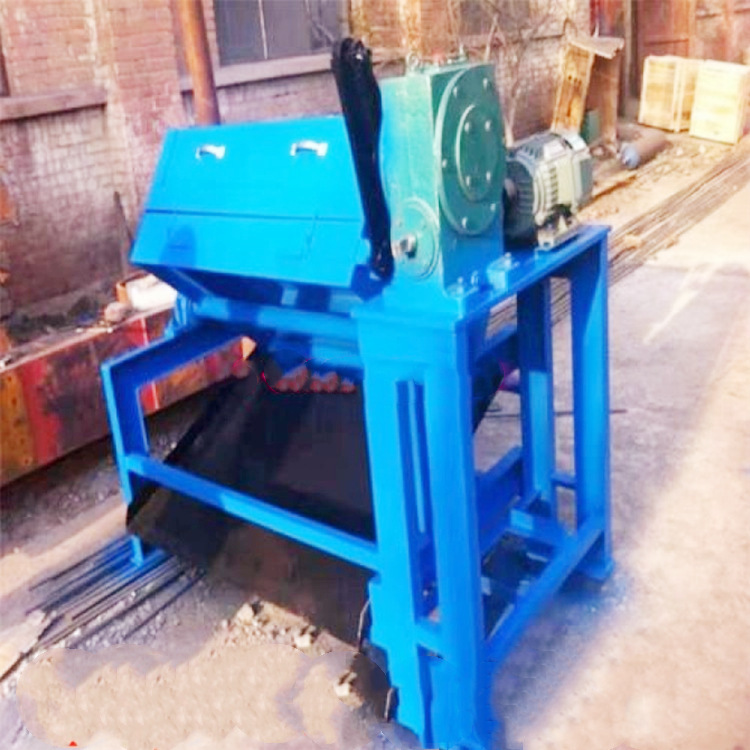

Механическое сито после барабана кокса, комбинированное механическое сито после барабана кокса

焦炭鼓后机械筛 焦炭鼓后组合机械摇筛
焦炭鼓后机械筛，焦炭鼓后机械摇摆筛。用于冶金焦炭进行筛分，准确测定M40、M10等冶金焦炭、铸造焦炭的机械强度指标。 它可以替代手筛进行焦炭筛分工作，不用手穿孔，减轻操作者的劳动强度，同时还能够提高测定的准确性、可比性。焦炭鼓后机械筛的工作原理
将出鼓的焦炭试样按照规定进行处理，把其中一箱焦炭试样均匀倒入机械筛的筛面上（每次倒入量有一定限制，如不得超过15kg）。启动电源开关后，机械筛开始工作，由于装有时间继电器，电器控制筛内试样进行准确的定时筛分，运转到所需要的筛分时间（通常应小于40S）就会自动停机。
技术参数

筛面有效尺寸1000mm×700mm

电机功率 1.5KW，
筛板尺寸 上层筛孔为40mm或25mm，下层为10mm，筛框为木质
外形尺寸 1540×1150×1210
总量 360kg

电机功率：

2.2kw

摇摆频率

往复36次/分

摆动角度

40°-45°

一次筛选时间

40S

概述

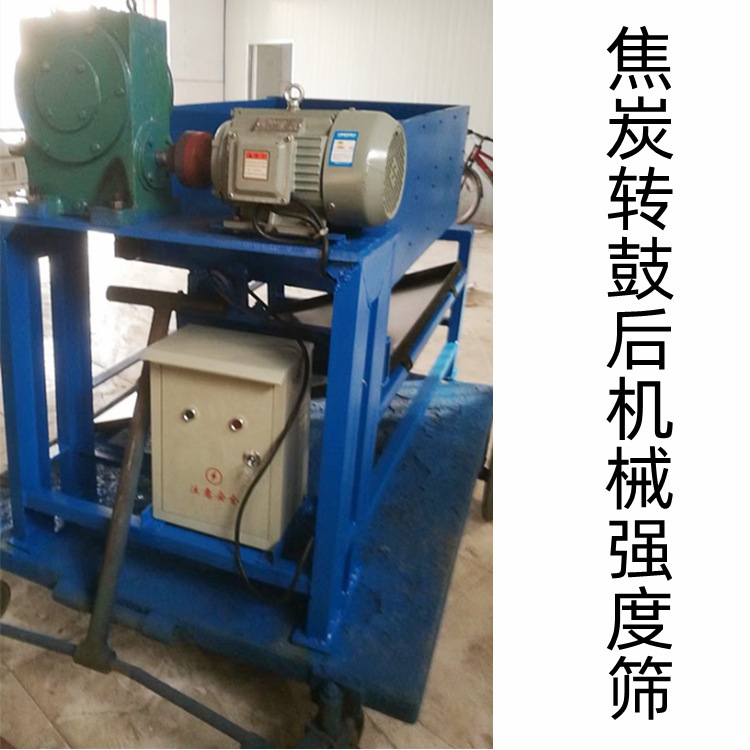

TXJXS-2焦炭转鼓机械筛适用于冶金、铸造焦炭的机械强度测定，该设备筛子部分由上层筛孔为φ40mm（或φ25mm）的筛片和下层筛孔为φ10mm的两种筛片组成，筛框为木质，是替代手筛减轻劳动强度、提高测定准确性、可比性的理想设备，装有时间控制装置，使筛内试样得到准确的定时筛分，可消除手筛操作的人为误差，是筛分鼓后焦炭粒度组成的专用试验设备荷重焦炉。

 结构概述

该机由机架、动力部分、减速部分、电器部分、筛分部分等组成。机架由优质钢材焊接而成，安起到支撑部件的作用。当电机启动后，通过对轮传动，带动减速机转动，使输出转速符合要求。在拐柄的作用下工作。当达到设定的时间后，机器自动停止。打开卸料装置，使物料流入料斗内。完成一个操作过程。

筛分部分有两种规格的筛板孔。上层为孔径为40毫米或25毫米的筛板，下层为孔径为10毫米的筛板，也可以按自己的要求更换合适的孔径的筛板。

四、 安装与试车

该设备可以安装在混凝土的地基上，也可以入在平坦的地面上。并要有避雨措施，尽可能不漏天安装。

设备安装完毕，方可进行试车。试车前要再检查一遍所有螺栓是否拧紧，各连接部件是否可靠接触。然后先用人力拧动对轮，确认为运动不受阻碍时。即可进行通电试车，空机试验30分钟以上，观察机器无漏油，机件无松动，各轴承温升不超过65℃若发现以上故障，须立即停车进行检修。确认运转正常后，即可进行负荷运转。试转四个周期以上后，即可进行正常、生产使用。

五、 注意事项

操作作用步骤：

1、 将出鼓的焦炭分别装入三个等容积的试验箱内，每箱约16-18kg。

2、 将其中一箱放入机械筛的筛面上，启动电源开关，机械筛开始工作，运转到所设定的时间自动停机。

3、 用摇把调节筛门到倾斜角 大的位置，打开筛门，把焦炭卸净。

4、 其余两箱分别按上述步骤进行筛分，待全部筛完后，称量各级的重量，从而计算出机械强度指标。

5、 分别称量大于25毫米，25-10毫米及小于10毫米各级焦炭的重量（标准至0.1公斤），其总和与入鼓焦炭重量之差为损失量，当损失量≥0.3kg时，该试验无效。<0.3kg时，计入小于10毫米一级中。

该机用的蜗轮减速器必须注入机械油或齿轮油后方可使用，初期使用15天后，将油全部放完换上新油。以后每三个月更换一次齿轮油。机器各轴承每三个月加一次钙基脂。

机器所用时间继电器三个月校对一次，发现问题及时调整。
