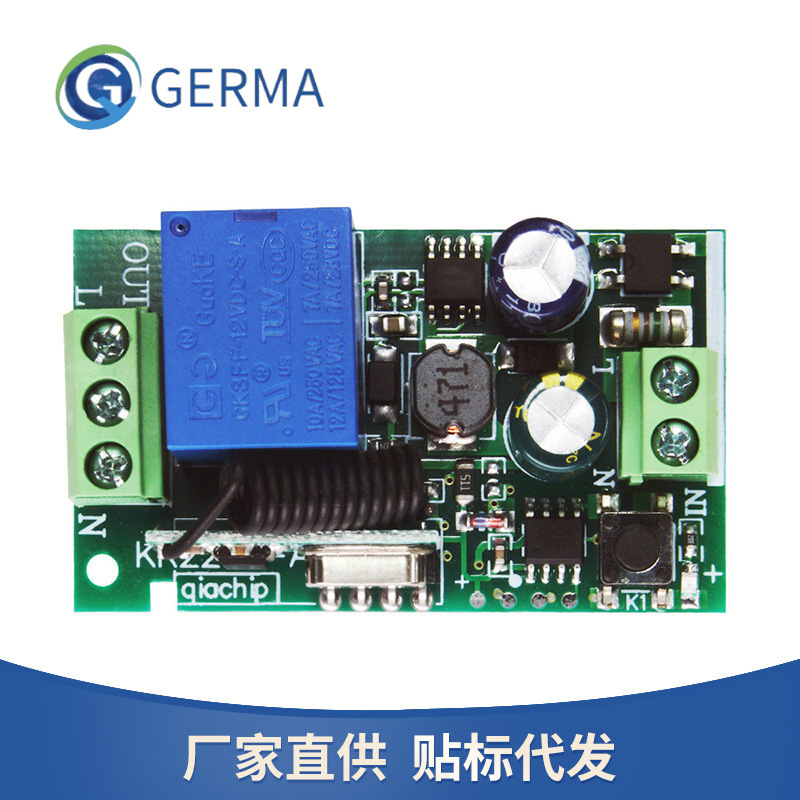

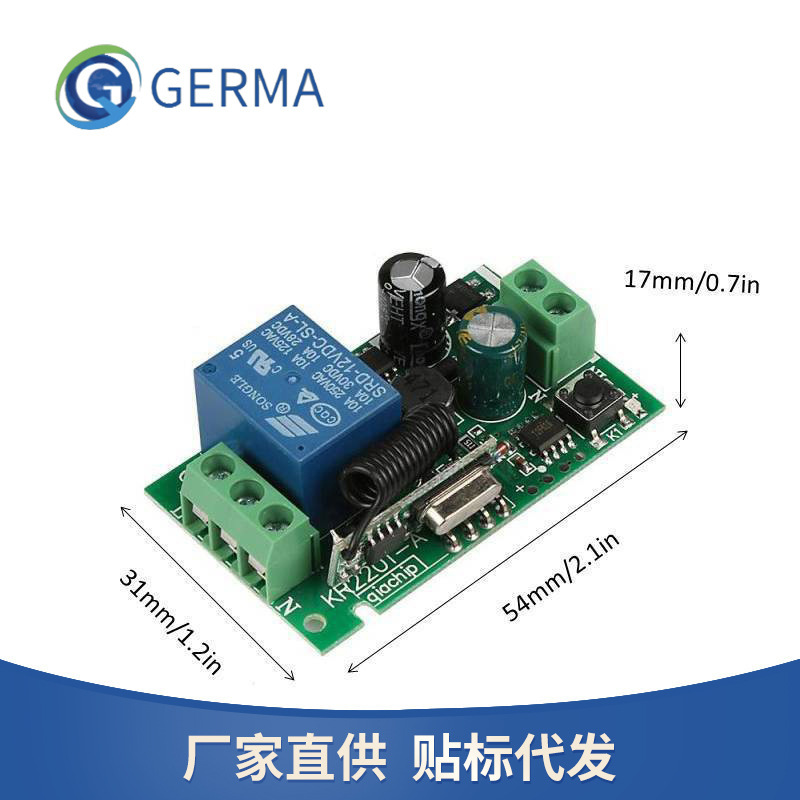

Одноканальный беспроводной пульт управления 433M релейный приемник контроллер AC110V220V широкий диапазон напряжения KR2201

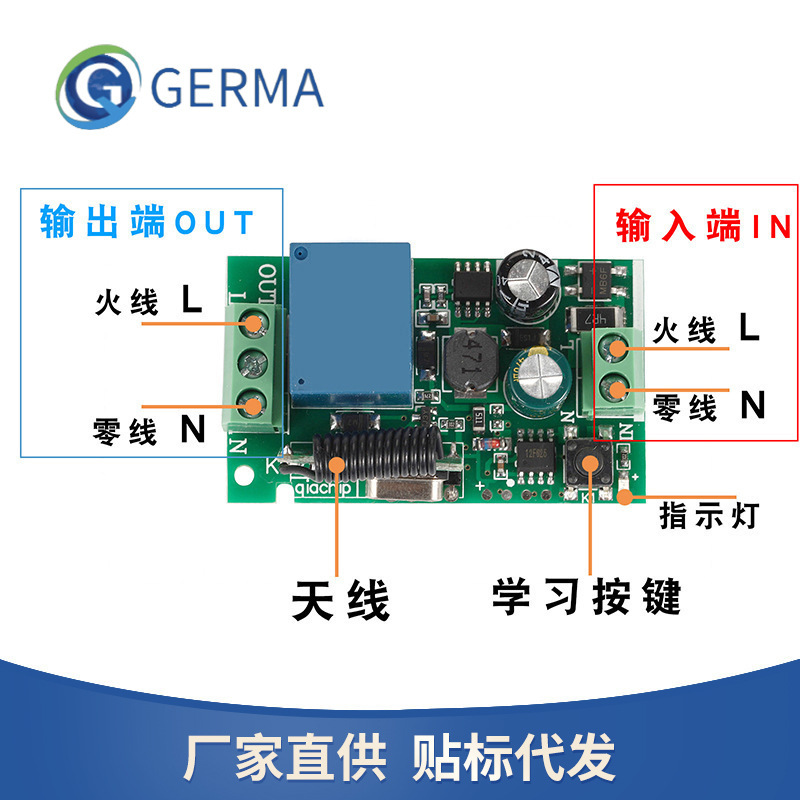

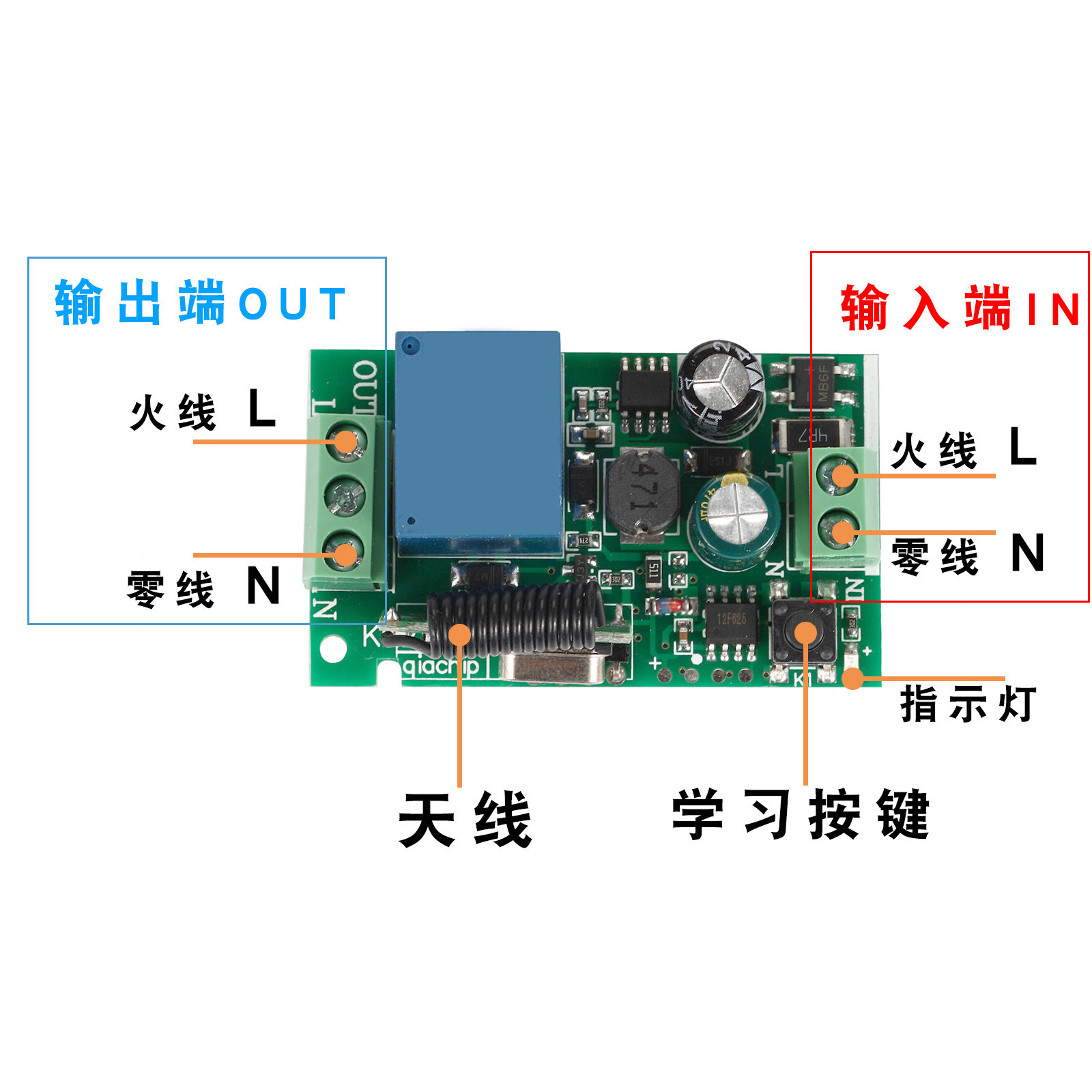

接线说明：

L:火线输入

N:零线输入

OUT L:火线输出

OUT N:零线输出

技术指标：

输入电压：AC85V—AC220V

RF工作频率：315M、433M可选。

RF工作模式：超外差式接收

接收灵敏度： -110dbm

遥控距离：空旷地大于100米。

可存储遥控器数量：20个

支持遥控器类型： 学习码、固定码（可定制滚动码）。

多种工作模式：点动、自锁、互锁。

接线方式：固定接线柱子

清除��对码：

1、 清除功能——连按学习按钮”KEY”8次后，LED指示灯熄灭后松手，开始清空存储器里的所有遥控码数据，待LED指示灯闪烁5次后熄灭，则表示清除功能完成。

2、对码功能——按一下学习按钮”KEY”,LED指示灯点亮则表示微处理器进入学习对码状态，按下匹配的无线遥控器按键，LED指示灯闪烁3次后熄灭则表示对码成功。无线遥控开关可存储16个不同遥控器。（此款为一键对码，程序将自动分配好数据位）

3、对码测试——对码成功之后，按遥控器对应的继电器会做出相应功能的动作。

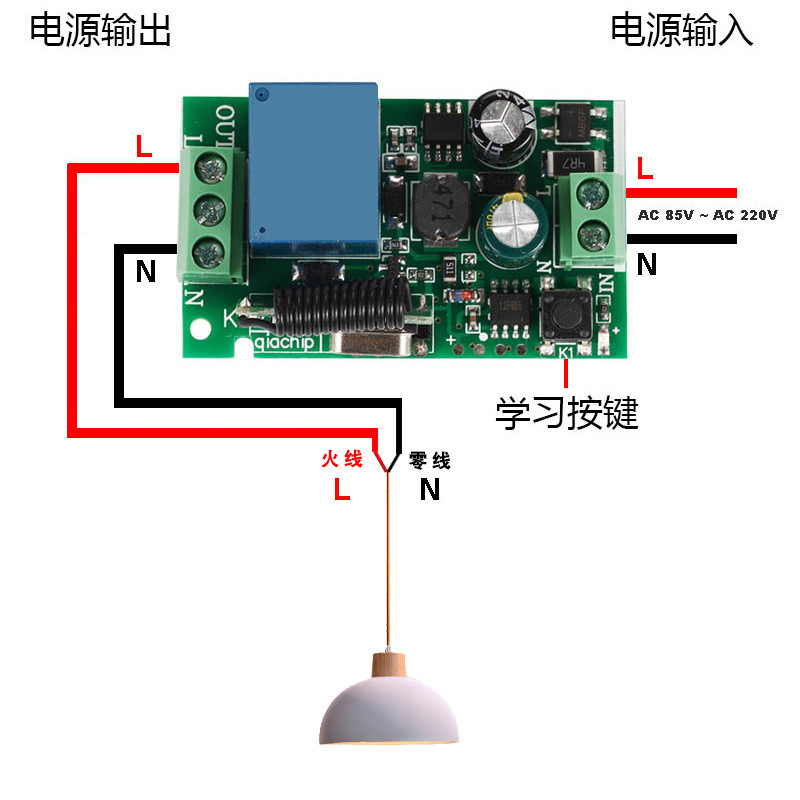

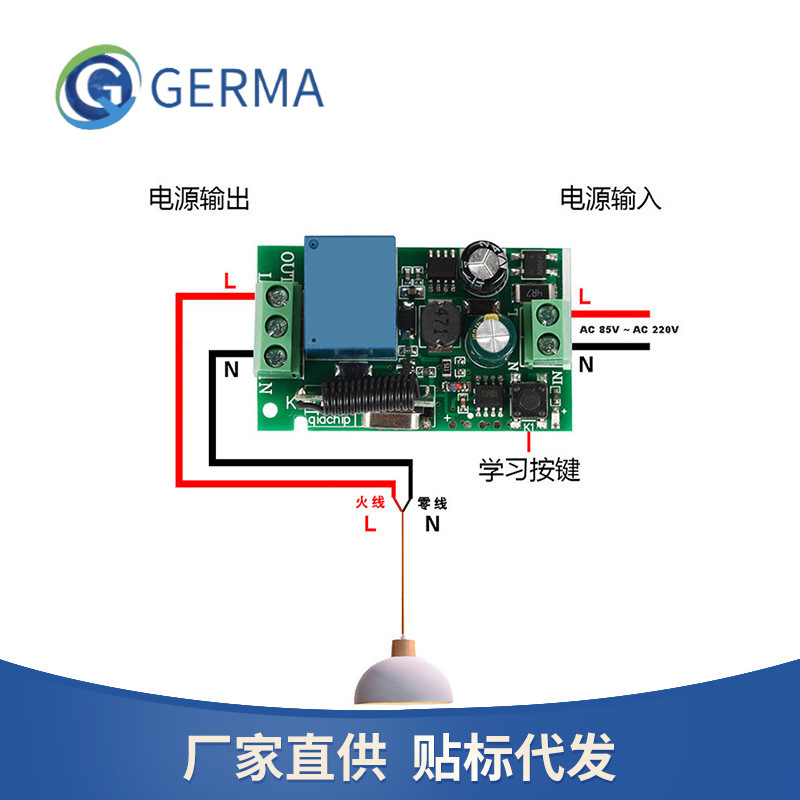

接线与测试

1、根据自己所需的控制功能正确规范接线，接线完成后再次检验接线是否正确。请勿带电操作接线与尝试性接线，如出现不规范操作导致不良后果，本公司概不负责。若遇到疑问与解决不了的问题可以咨询本公司的相关技术人员协助解决。我们绝对以最诚挚的服务态度去解决客户所遇到的与之相关问题。

2、确认接线无误后，接通电源，LED指示灯闪烁。闪烁次数可以判断选择功能。

              *闪烁1次——点动功能

              *闪烁2次——自锁功能

              *闪烁3次——互锁功能

3、按对码的遥控器按键，遥控开关控制与之对应的控制物。控制物正常控制，则表示接线测试成功，即可正常使用。

常见问题

1、接通电源，任意时候都可以进行清码与对码，当电路在工作的时候进行清码功能，清码成功之后，4路继电器恢复常态。对码功能时LED指示灯点亮后，进入对码状态，学习等待时间大约有6秒，需要在这6秒之内完成对码，6秒过后LED指示灯熄灭，程序自动退出对码状态。

2、初次使用时，务必要进行一次清码，清空出厂测试储存遥控码。对码成功之后有效遥控码LED指示灯会伴随点亮，如果接收无效的遥控码时LED指示灯会出现低亮爆闪。看LED指示灯可以判断有没有同频率遥控器干扰。如果有出现低亮爆闪。

3、只要是对码成功之后，可以任意改变输出工作方式，只需断开电源后改变跳线帽选择，再次接通电源就可以改变功能。无需再次对码。

4、控制开关可以储存16个遥控器码，如果学习到17个遥控码，程序将自动溢出第一个遥控码失效。以此类推。当遥控码混乱时应该清除后再学习，以免有其它遥控码干扰。

5、使用的遥控器需要编码后学习，因为一般的编码遥控器出厂时都没有编码，拿过来直接学习使用是可以的，但会受其它没有编码的遥控器控制。

6、使用安装时尽量避开干扰源与形成类似屏蔽罩坏境。直接会影响接收灵敏度。

7、切勿不正常使用。不正常使用会降低产品性能与寿命，严重时直接会损坏产品也会给您的安全带来隐患。
