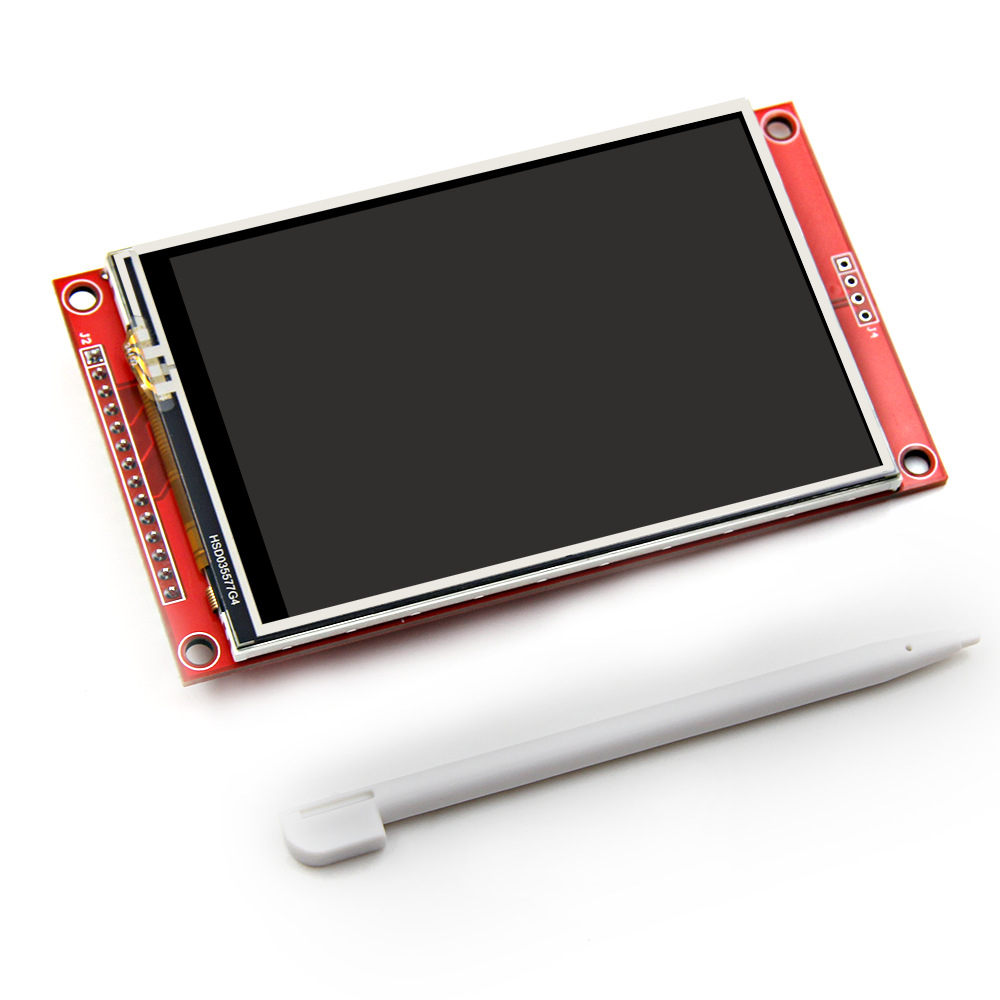

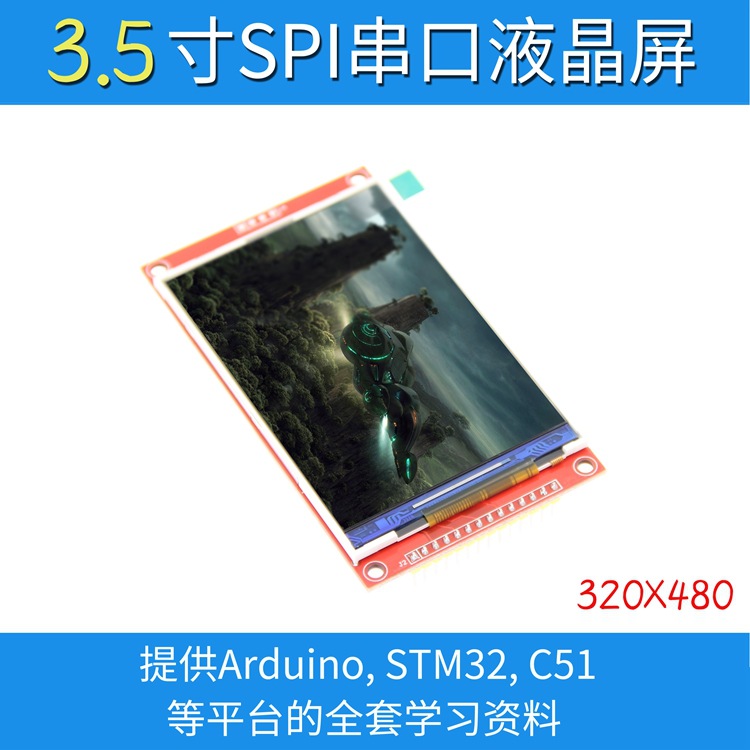

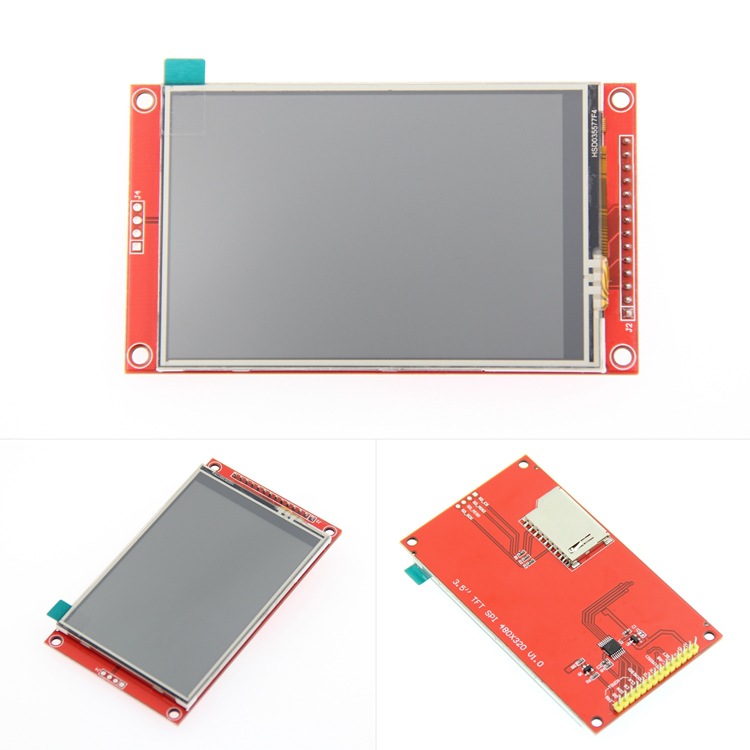

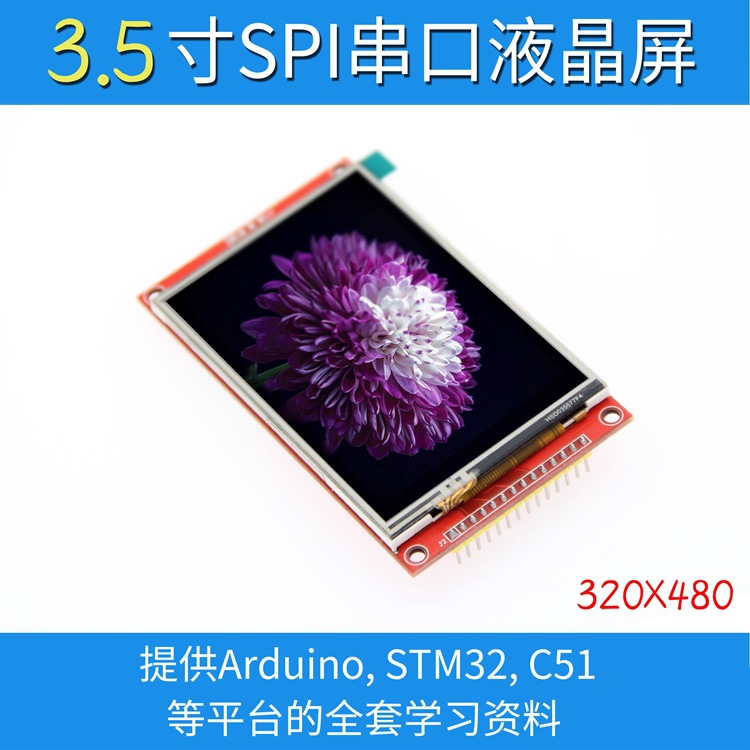

3.5 дюймовый SPI серийный LCD экран сенсорный модуль HD 480*320 TFT модуль ILI9488
Цена
¥38.90 / ≈ 461 ₽
MOQ: 1 pcs
1шт - ¥38.90
Продавец
深圳市全动电子技术有限公司
Рейтинг
0
Продано
1
Всего
В наличии
47015
SKU суммарно
Offer ID: 866558498995
Оформить заказ
Совместимые модели:
| Изображение | Совместимые модели | Цена (CNY / RUB) | В наличии | SKU ID | Кол-во / Корзина |
|---|---|---|---|---|---|
📦 | With touch | ¥41.9 / ≈ 496 ₽ | 42334 | 5861410659098 | |
📦 | No touch | ¥38.9 / ≈ 461 ₽ | 4681 | 5861410659099 |
Статистика продавца
4.0
Сервис
Источник: API 1688
4.0
Логистика
Источник: API 1688
5.0
Споры
Источник: API 1688
5.0
Оформление
Источник: API 1688
3.0
Консультация
Источник: API 1688
48%
Повторные покупки
Источник: API 1688
2.1
Постпродажное
Источник: API 1688
100%
Ответ ≤48ч (30д)
Источник: API 1688
0%
Возврат по качеству (30д)
Источник: API 1688
Свойства товара
Бренд QDtech
Модель MSP3520
Номер товара MSP3520
Тип дисплея TFT
Сенсорный экран Resistance screen
Разрешение 320X480
Является ли это специальным источником поставок для трансграничного экспорта? No
Шаг точки 0.25
Контрастность TDB
Описание товара
- 3.5寸彩屏，支持65K色显示，显示色彩丰富
- 480X320高清分辨率，可选触摸功能
- 采用SPI串行总线，只需几个IO即可点亮显示
- 带SD卡槽方便扩展实验
- 提供丰富的示例程序
- 军工级工艺标准,长期稳定工作
- 提供底层驱动技术支持
- 资料获取：http://www.lcdwiki.com/zh/3.5inch_SPI_Module_ILI9488_SKU:MSP3520
| 名称 | 参数 |
| SKU | 带触摸:MSP3520 |
| 无触摸:MSP3521 | |
| 尺寸 | 3.5(inch) |
| 类型 | TFT |
| 驱动芯片 | ILI9488 |
| 分辨率 | 480*320 (Pixel) |
| 模块接口 | 4-wire SPI interface |
| 有效显示区域(AA区) | 48.96x73.44(mm) |
| 模块PCB底板尺寸 | 56.34x98(mm) |
| VCC电源电压 | 3.3V~5V |
| 逻辑IO口电压 | 3.3V(TTL) |
| 功耗 | 约为90mA |
| 产品重量 | 25(g) |
| 序号 | 标号 | 引脚说明 |
| 1 | VCC | 电源输入(3.3V~5V) |
| 2 | GND | 电源地 |
| 3 | CS | LCD片选 |
| 4 | RESET | LCD复位 |
| 5 | DC | LCD总线命令/数据选择 |
| 6 | SDI(MOSI) | LCD SPI 显示总线数据输入 |
| 7 | SCK | LCD SPI 显示总线时钟信号 |
| 8 | LED | LCD背光控制(高电平点亮) |
| 9 | SDO(MISO) | LCD SPI 显示总线数据输入出 |
| 10 | T_CLK | 触摸面板 SPI 总线时钟信号 |
| 11 | T_CS | 触摸面板 SPI 总线片选 |
| 12 | T_DIN | 触摸面板 SPI 总线数据输入 |
| 13 | T_DO | 触摸面板 SPI 总线数据输出 |
| 14 | T_IRQ | 触摸面板 中断IRQ信号 |
