Порошок, меняющий цвет, термочувствительный порошок, краска-спрей с термочувствительным цветом, термальный органический пигмент, пигмент, меняющий цвет при температуре, термостойкий микрокапсулированный пигмент

一、感温变色颜料的变色原理和结构：

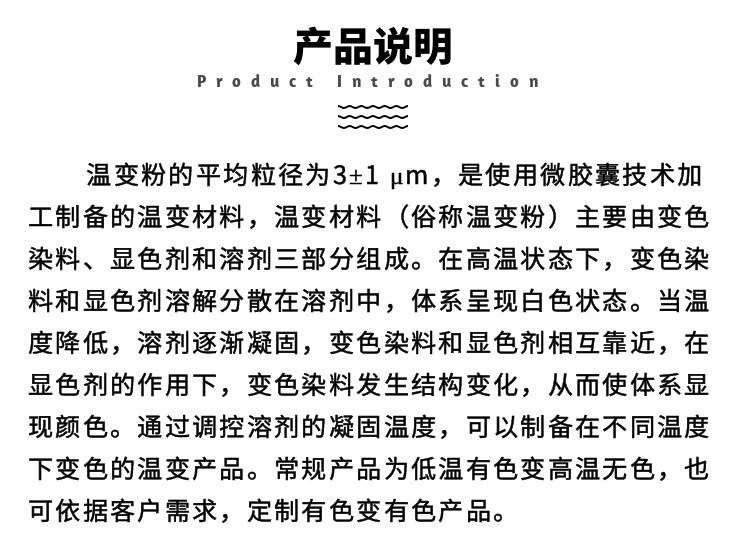

感温变色颜料是由电子转移型有机化合物体系制备的。 电子转移型有机化合物是一类具有特殊化学结构的有机发色体系。在特定温度下因电子转移使该有机物的分子结构发生变化，从而实现颜色转变。这种变色物质不仅颜色鲜艳，而且可以实现从“有色=无色”状态的颜色变化,这是重金属复盐络合物型和液晶型可逆感温变色物质所不具备的。 微胶囊化的可逆感温变色物质称为可逆感温变色颜料(俗称：温变颜料,感温粉或温变粉)。这种颜料的颗粒呈圆球状，平均直径为1~10微米（一微米等于千分之一毫米）。其内部是变色物质，外部是一层厚约0.2~0.5微米既不能溶解也不会融化的透明外壳，正是它保护了变色物质免受其他化学物质的侵蚀。因此，在使用中避免破坏这层外壳是十分重要的。

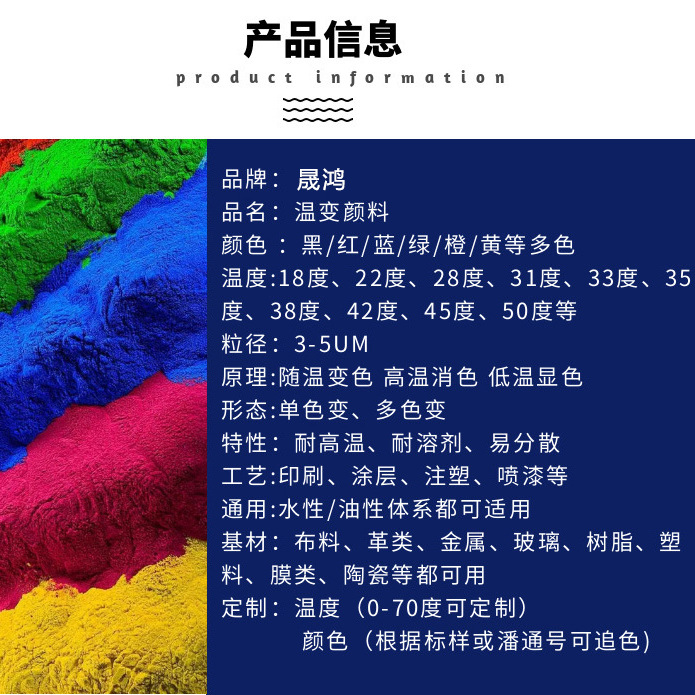

二、色系、温度以及变色形式:

基本颜色14色：以上每种颜色可以相互搭配，也可以跟普通颜料相互搭配。温度有：5℃、10℃、12℃、15℃、18℃、22℃、25℃、28℃、31℃、33℃、35℃、38℃、43℃、45℃、50℃、65℃。以上温度为可逆温度，

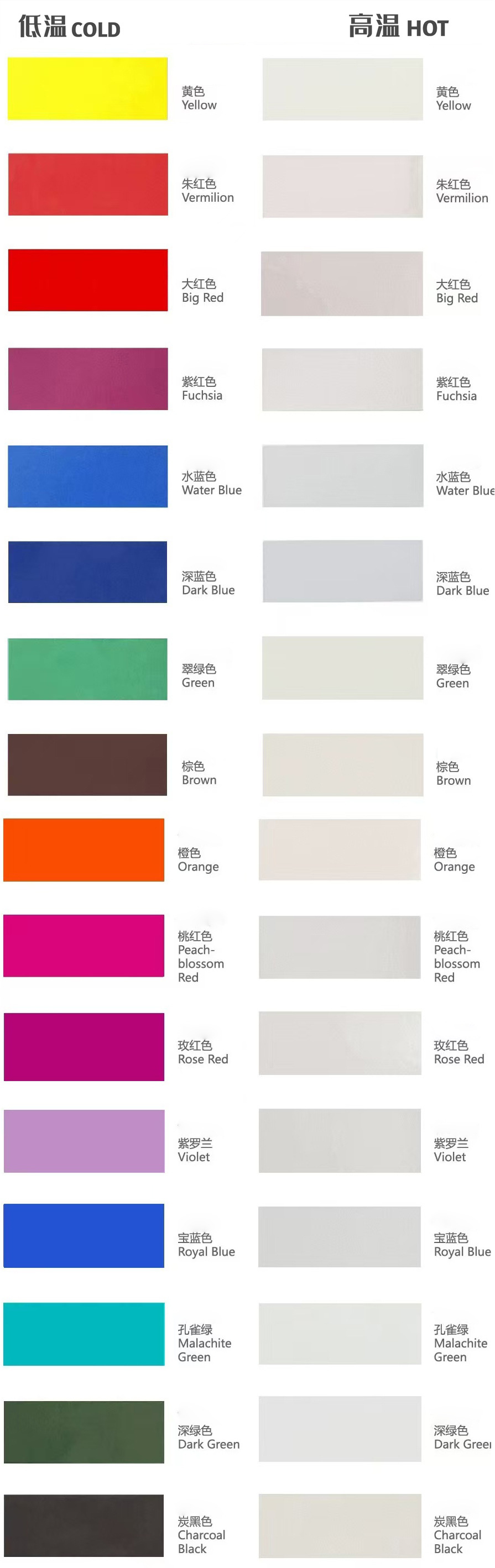

例如31度红色，温度高于31℃变无色或浅色，温度低于31℃变红色。（高温消色，低温显色）

涂层比例添加
涂层：按10%-20%添加
在油墨里的添加量是10-20%，1KG变色粉加到5-10KG的油墨里
100毫���透明油墨或者透明光油，大概添加10-15克变色粉
比如：小样10克除以10%=100（毫升），10克除以20%=50（毫升）

注塑：按0.2-2% 的比例，千分之2到百分之2
比如：15公斤基材*1%=150克变色粉
小样10克大约够500-1000克的基材打样
1公斤基材*1%=10克变色粉
建议：酌情增减测试，现调现用

建议：酌情增减测试，现调现用，切勿隔夜存放，根据需要，可以添加适量的助剂

温变原理：感温变色材料在加热时，其内部物质结构发生改变从而失色，当冷却时，温变材料内部物质恢复原结构从而恢复原色。

光变原理：感光变色颜料在使用过程中吸收特定波长的紫外线光源，通过吸收光源的能量而产生分子结构的颜色变化，当特定波长的紫外光源不在时，即恢复原来的颜色。

合作品牌：华为，VIVO，传音大品牌

感温色粉应用



一、本品可用于聚丙烯（PP）、软聚氯乙烯（S-PVC）、AS 、ABS和硅胶等透明或半透明塑料的注塑、挤塑成型。也可混入不饱和聚脂、环氧树脂、有机玻璃或尼龙单体内浇铸、模压、固化成型合适之油墨基材。



二、 用于注塑、挤塑加工或浇铸、模压、固化成型时,变色颜料的用量为塑料量的0.4~3.0% ,通常为 0.6 ~2.0% 。变色颜料与塑料粒子要充分混和均匀。

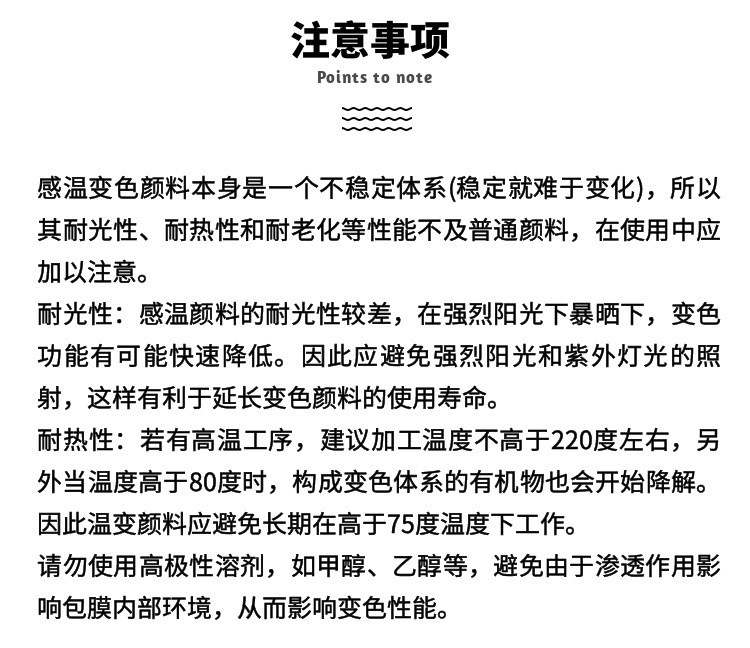

三、储存方法： 可逆感温变色颜料本身是一个不稳定体系（稳定就难于变化），所以其耐光,耐热,耐老化等性能远不及普通颜料,在使用中应加以注意。



四、耐光性:

感温变色颜料的耐光性较差，在强烈阳光下暴晒下会很快褪色失效，因此其只适合在室内使用。应避免强烈阳光和紫外灯光的照射，这样有利于延长变色颜料的使用寿命。



五、耐热性:

感��变色颜料在短时间内可耐230℃高温（10分钟左右），可应用于注塑和高温固化。但变色颜料在发色状态和消色状态时的热稳定性不同，前者的稳定性高于后者。另外当温度高于80℃时，构成变色体系的有机物也会开始降解。因此变色颜料应避免长期在高于75℃温度下工作。
