Электронная нагрузка MDL-150 DC CNC 20A 150W

重要提示（非常重要！！！）

负载电压120V以上时，容易冲击损坏MOS管，烧断MOS管还好说，要是MOS管短路容易引发安全问题，所以设置了120V以上电压最大运行功率60W的保护
教程目录1、技术参数2、实物展示3、界面展示4、设置方法5、使用步骤

1.技术参数

产品名称：MDL~150 2.4寸彩屏直流数控电子负载

工作电压：DC12V 配备12V 1A电源适配器

负载电压（U）：DC0~150V

负载电流(I)：DC0~20A

负载功率(P)：0~150W（120V以上最大承载60W）

                   P=U×I≤150W

接线方式：A+ V+ V- A-四线制，向下兼容两线制

电量计量上限：99999.9Wh

容量计量上限：99999.9Ah

累计计时范围：ddd:hh:mm:ss(天:小时:分钟:秒钟）

工作模式：三种模式

CC—恒流模式CP—恒功率模式 CR—恒阻值模式

过压保护：支持最大150V可调过压保护

过流保护：支持最大20A可调过流保护

过功率保护：支持最大150W可调过功率保护

过温保护：内温＞75℃，触发过温保护

限压放电：也叫低压保护，支持，默认不限压放电，根据需求自己设置

限时放电：支持最长99小时:59分钟限时放电

散热方式：程控风扇 内温≥40℃或者电流＞3A时 自动运行

外部温度测量：连接NTC 3950 10K 1%温度传感器即可测量并显示0~100℃的温度

中英界面切换：支持

累计数据清零：支持

电压电流空载归零：支持

电压开放校准：支持

电流开放校准：支持

屏幕亮度调节：支持

屏幕休眠待机设置：支持

电脑软件联机：不支持

恢复出厂设置：支持

产品尺寸：195×98×88（mm）

产品包装尺寸：240×110×100mm

产品包装重量：1050g 主机净重860g

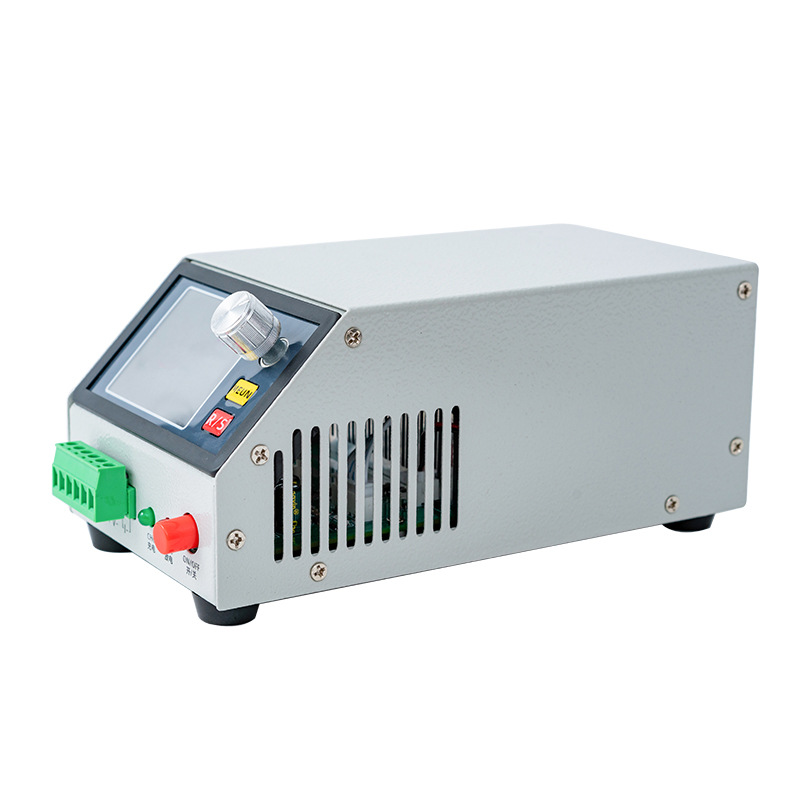

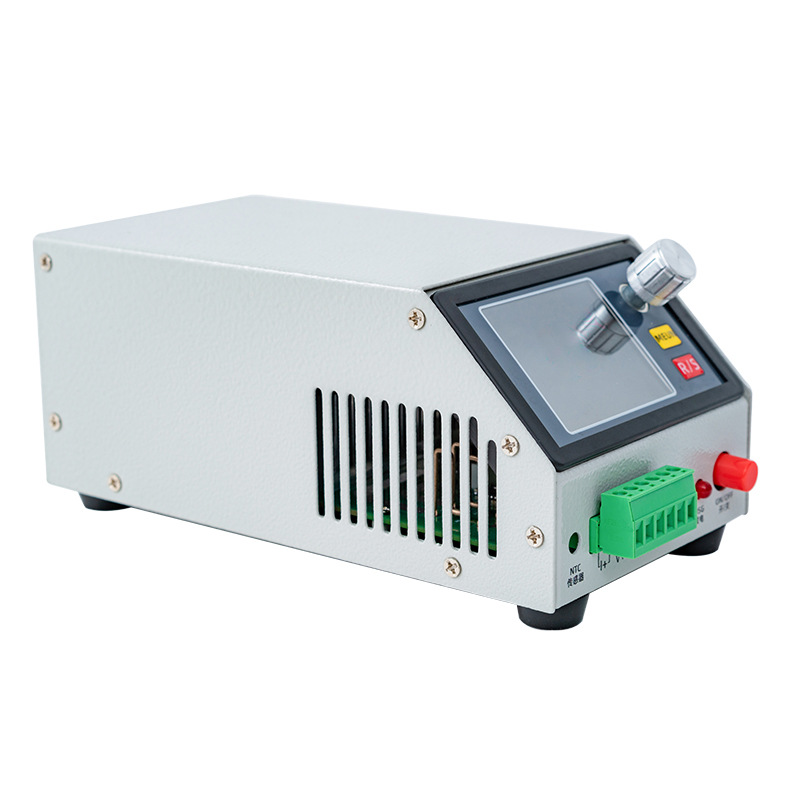

2.实物展示

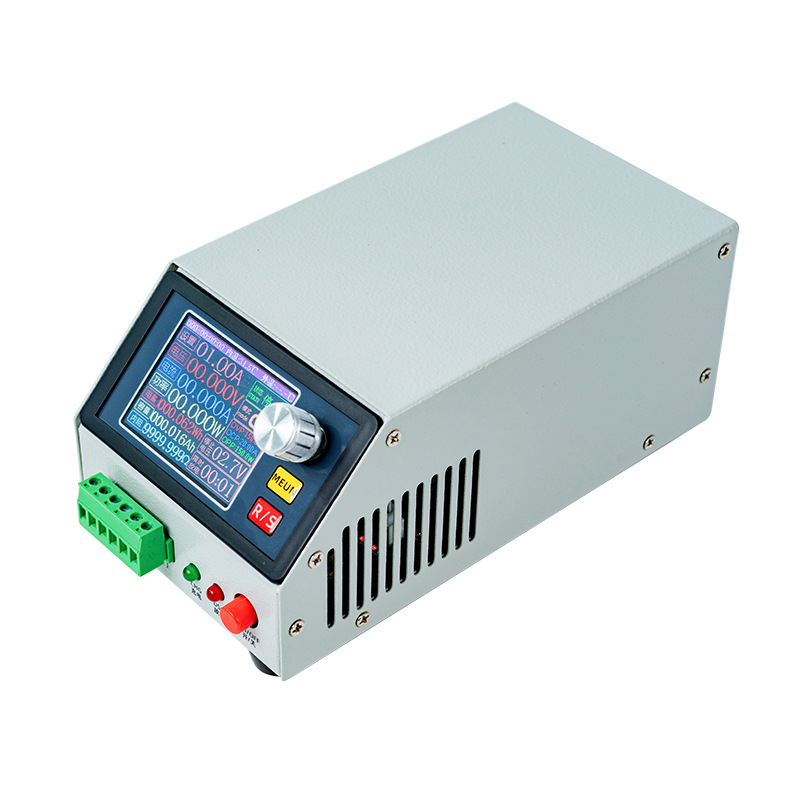

①编码器②菜单按键③运行/停止按键④开关⑤工作指示灯⑥6P测试接入端子⑦2.4寸显示屏

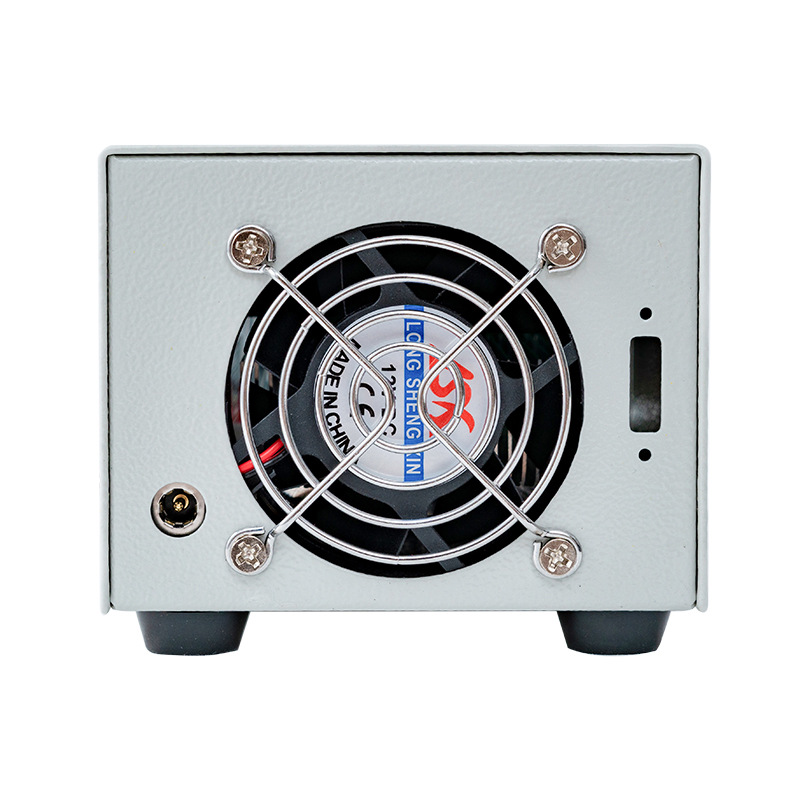

⑧DC5.5*2.5 供电端（接DC12V 1A工作电源）⑦2散热风扇





3.界面展示

以下展示为合成效果，非实际显示效果 3.1、中文主界面总览



3.2、界面详细介绍



①、累计运行时间：ddd~hh:mm:ss(天-小时：分钟：秒钟）②、内温：核心放电区域附近温度，温控风扇触发温度③、外温：外置NTC传感器监测温度



④、A放电电流参数设置：对应CC电流恒定模式      W放电功率参数设置：对应CP功率恒定模式       R放电阻值参数设置：对应CR阻值恒定模式



⑤电压：实时电压
⑥电流：实时电流
⑦功率：实时功率



⑧累计测试电量（1度电=1000Wh）⑨累计测试容量



⑩负载阻抗

⑪不限时放电：——:——
   限时放电3分钟：00:03



⑫、停止放电电压



⑬、OPP：过功率保护⑭、OCP：过流保护
⑮、OVP：过压保护





⑯ 、工作模式CC：恒流模式CP：恒功率模式CR：恒阻值模式



⑰、状态指示

停止：程序未运行

放电：当前正在执行放电程序

完成：程序执行完成

过功：功率超限保护，触发功率＞OPP

过流：电流超限保护，触发电流＞OCP

过压：电压超限保护，触发电压＞OVP

过温：过热保护，触发温度=内温＞75℃

3.3、系统菜单介绍



01、中文 English：系统语言切换02、累计数据清零
03、电压电流空载清零
04、电压校准 Ref 30V：00.000V
05、电流校准Ref 3A：00.000A
06、屏幕亮度：9
07、待机时间：--S
08、恢复出厂设置
09、退出4.设置方法

 以下设置为演示效果，非实际显示效果

4.1、切换语言

长按"MENU”按键3秒，进入“MENU”菜单



在“01.中文 English”菜单选项旋转编码器，切换语言



4.2、进入基础放电参数设置，

双击“MEUN”键，进入基础放电参数设置界面



4.2.2、模式设置



旋钮旋钮切换“模式”



4.2.3、设置"OVP”过压保护，单击“MEUN”键切换到“OVP”



慢转旋钮可以微调参数



快转旋钮可以快速调整参数



4.2.4、设置"OCP”过压保护，单击“MEUN”键切换到“OCP”



慢转旋钮可以微调参数



快转旋钮可以快速调整参数



4.2.5、设置"OPP”过压保护，单击“MEUN”键切换到“OPP”



慢转旋钮可以微调参数



快转旋钮可以快速调整参数



4.2.6、设置"停止放电电压”，单击“MEUN”键切换到“停止电压”



慢转旋钮可以微调参数



快转旋钮可以快速调整参数



4.2.7、设置"限时放电——分钟”，单击“MEUN”键切换到“分钟设置”



旋转旋钮调整分钟参数



4.2.7、设置"限时放电——小时”，单击“MEUN”键切换到“小时设置”



旋转旋钮调整小时参数



4.2.8、设置完成后单击“MEUN”保存并退出基础参数设置。
4.3、放电放电参数设置，以CC模式恒流模式的放电电流设置为例，其他模式的放电参数设置方法相同。

4.3.1、单击编码器移动光标



4.3.2、旋转编码器调整参数



4.4、运行/停止程序

单击“R/S”按键运行或停止程序



4.5、系统菜单设置

4.5.1、长按"MENU”按键3秒，进入“MENU”菜单



4.5.2、单击"MENU”切换菜单选项



4.5.3、旋转编码器调整菜单参数



4.5.4、退出“MENU”

在“09.退出”菜单选项时旋转编码器，退出"MENU"



5.使用步骤

5.1、接通DC12V/1A供电！

5.2、连接测试电源

5.3、设置测试参数、启动程序，等待测试完成。

5.4、查看测试结果，断电拆测试电源



—结束—
