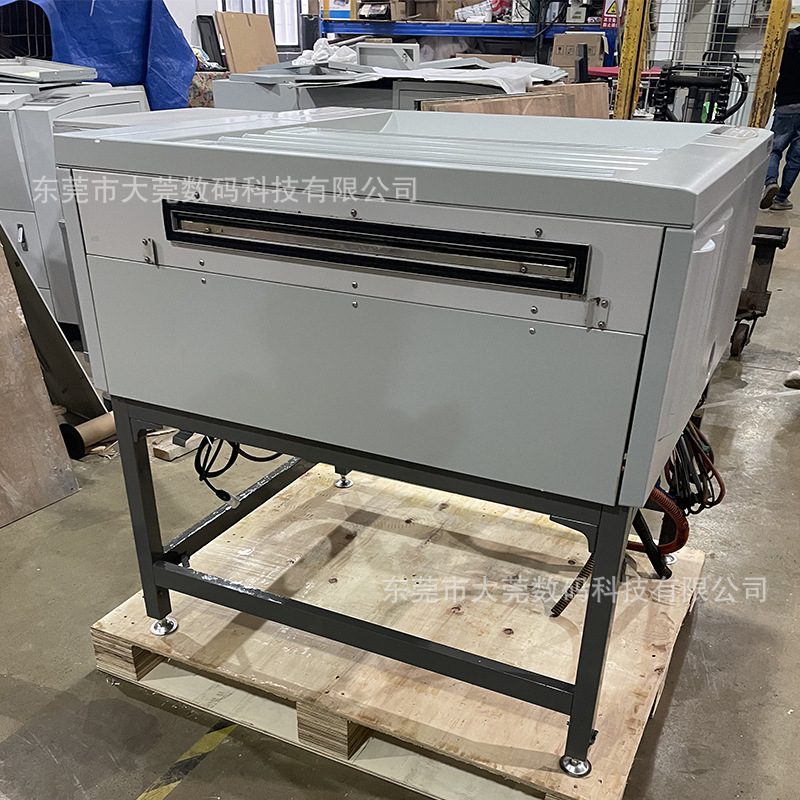

Оборудование для экранной печати, лазерная фотонаборная машина Dongguan 5055, поддерживающая машину для пробивки пленки

曝光一张B3大小的页面。而剑神5055则可以在1200dpi条件下在30秒内使一张B2大小的页面曝光成像。



　　剑神5040/5055这两种机型均可以输出多种感光介质，包括菲林、纸张及柔性版。



　　多种打孔模式可供选择，包括Screen,Soesser,Protocol,Bacher和Western Lithotech。



　　精密的内嵌处理器可供选择。



　　●　高速、高品质的照排机



　　王者之剑集坚韧、锋利、造型优美于一身，而剑中之剑更是举世无双的杰作。网屏研制出全新图文照排机——『剑



神』5000系列，集高性能与美学于一身，其速度之高完全迎合现今DTP市场的要求。机器敏锐，精度高，令使用者随时随地均能挥洒自如!



　　『剑神』5000系列图文照排机秉承了网屏多年在电分机及图文照排机的制造经验，输出精确度超越极限，更成为现今世界上输出速度快的图文照排机。配合『剑神』5055之575mm(22.6”)宽度及『剑神』5040之398mm(15.6”)宽度的大幅面输出，可以高速准确地输出四页或两页稿件。



　　此外，『剑神』5000系列图文照排机能够在软片、相纸或银盐版上，以六种不同的解像度输出。快速度及精确的照排机，而且价格相宜，肯定是您业务上的理想伙伴。



　　●　精密的拼版准确性



　　『剑神』5000系列采用全新设计之软片传送系统，确保了软片在曝光及运送途中不会因拉力的问题而出现拼版不准确的情况。『剑神』5000系列保证套准精度高达 25微米(1mil)，在这个精度下，每一个四色原稿输出都能准确套准。



　　由于有精确的机械结构，令套准精度不止在单色输出时表现，在两色加两色输出仍然能够保持在绞盘式照排机的使用上两色加两色输出是一项非常重要的功能，不但能提高生产速度，亦可节省大量材料。以往，基于设计上的限制，令此功能还可能完全发挥，现在『剑神』保证为您做到。



　　为了配合这个传送系统及提高速度，『剑神』在光学部分亦作出改良。多面旋转镜由原来的四面增至五面，令镭射光传送速度增至每分钟72，000转。但实际机械旋转速度只是每分钟14，400转。五面镜的设计，能大大减低旋转马达的负荷及在调整废黜产生的震动及不稳定。采用高质定距聚集镜Fqlens能把镭射光速准确地投身至软片表面，并能平均地聚焦在软片任何位置，有效地减少软片左右两边不平均或变形的情况。



　　●　超卓的爆光系统



　　『剑神』的优良设计曝光系统结合了调整五旋转反射及高质长距聚焦镜Flengs。将镭射激光准确地、平均地及高速地投射至软片上进行曝光。再配合精确的传送系统。使『剑神』成为快速、精确、完美的照排机。



　　●　多变化的打孔格式



　　『剑神』5000系列照排机拥有版尾定位孔的功能，定位孔规格包括：Screen,Stoesser,Protocol,Bacher以及Western Lithotech等。客房更可自由选择自己喜爱的定位孔，即使在机器安装后，本公司的工程师亦可随阁下要求改变不同的定位孔格式。这套打孔系统不但可减少拼版的误差，也可减轻操作员之工作压力，从而提高生产速度。





　　●　附加连线冲片机



　　LD-M1060是全新设计给『剑神』系列用途连线用的冲片机。机身设计精巧，摒弃以往照排机与冲片机中间的接桥部份，机身愈见轻巧，同时内置的液体缸比旧有型号加深了20%。令冲片机的送片速度与『剑神』的调整灵敏曝光获得天衣无缝配合。其独特的缸体设计可大大减少液体的氧化及蒸发程度，使网点质素的稳定性大大提高。



　　●　新配合的高速光栅处理器



　　『剑神』新配合的高速光栅图像处理器可提供的生产速度，亦可兼容现时网屏所有的光栅图像处理器。再配合“WIDE SCS”高速介面系统，保证机器能以最高速度完成阁下的每项艰巨任务。



　　剑神5055规格：



　　型号



　　『剑神』5055



　　曝光系统



　　平面式曝光设计，635nm激光二极管，多面镜式



　　解像度



　　1,000、1,200、1,500、1,800、2,400及3,000dpi



　　套准精度



　　±25微米(±1mil)版材重迭精度 (菲林)



　　±50微米(±2mil)版材重迭精度 (银盐版)



　　物料种类



　　He-Ne感光菲林或台纸，银盐版



　　物料阔度



　　菲林及纸张: 254毫米(10") 305毫米(12") 355毫米(14")



　　406毫米(16")　457毫米(18") 508毫米(20") 558毫米(22")609毫米(24")



　　由254毫米至615��米，以1毫米增加



　　最大曝光阔度



　　菲林及纸张:575毫米(22.6")** 银盐版:556毫米(21.8")**



　　软皮长度容量



　　61米(66.7码)



　　软片输出口



　　收片盒或连线冲片机



　　收片盒容量



　　15米(16.4码)



　　兼容的光栅处理器



　　AD-510PM, HQ510PM, HQ-510PC, T-RIP500/600***, TRUEFLOW



　　光栅处理器接口



　　Wide SCSI



　　重量



　　200千克(440)



　　电力要求



　　单相100伏至120伏交流电0.4千瓦或200伏交流电0.4千瓦



　　环境要求



　　18-28℃(64.4-82.4.F),50-70%RH



　　打孔装置(附加选配)



　　Stoesse, Bacher, Protocol, Western Lithotech, Screen及其它打孔系统



　　连接冲版机(附加选配)



　　LD-M1060
