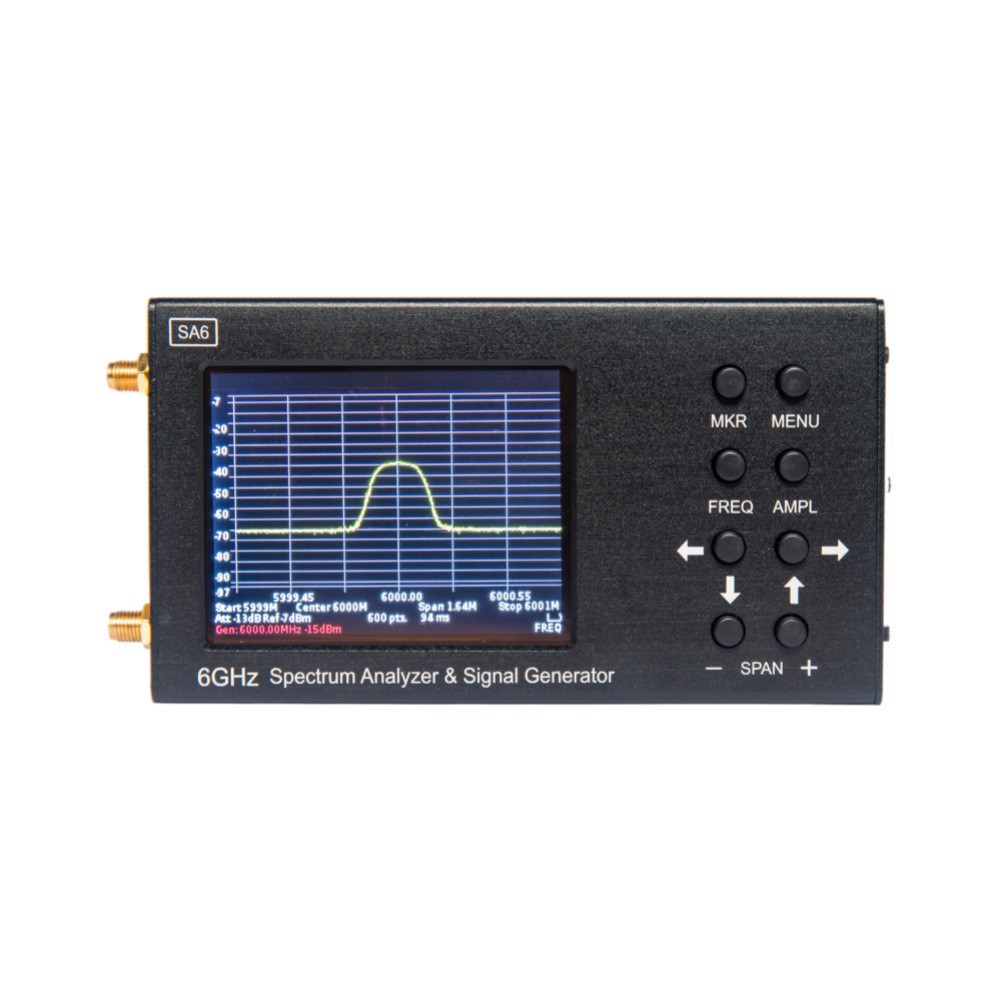

Портативный спектроанализатор Sa6 высокой производительности для обнаружения высокочастотных сигналов, выполняет анализ на месте для определения амплитуды и частоты

我们有更详细的电子手册，如果需要，请留下您的信息，电子邮件地址，我们将向您发送产品手册

SA6是一款简单的便携式频谱分析仪和信号源，旨在显示35至6200 MHz频率范围内的信号频谱。

本产品不建议升级软件

分析仪找出所分析过程的频谱分量的幅度和频率。频谱分析仪可以处理所有广泛使用的技术的信号：Wi-Fi、2G、3G、4G、LTE、CDMA、DCS、GSM、GPRS、GLONASS等。

另一个重要特征是跟踪发生器具有附加功能，这使得测量无源或有源设备（例如滤波器或放大器）的频率响应成为可能。该软件允许测量SWR和回波损耗模块。 这需要外部定向耦合器和一组校准措施。

SA6主要用于现场操作。 该设备坚固耐用，重量轻，能耗低。 它使服务中心和维护团队能够为调试和维修工作执行现场HF分析。 此外，频谱分析仪是维修车间和无线电爱好者的完美解决方案。

例如，您可以使用该设备进行以下操作：

将外部天线放在基站上

对射频环境进行快速分析

检查中继蜂窝的正确操作

中继器、发生器、滤波器等的维修和调整。

使用外部定向耦合器时测量SWR。

该设备由以下两种种方式之一控制：

通过设备上的按钮和触摸屏。

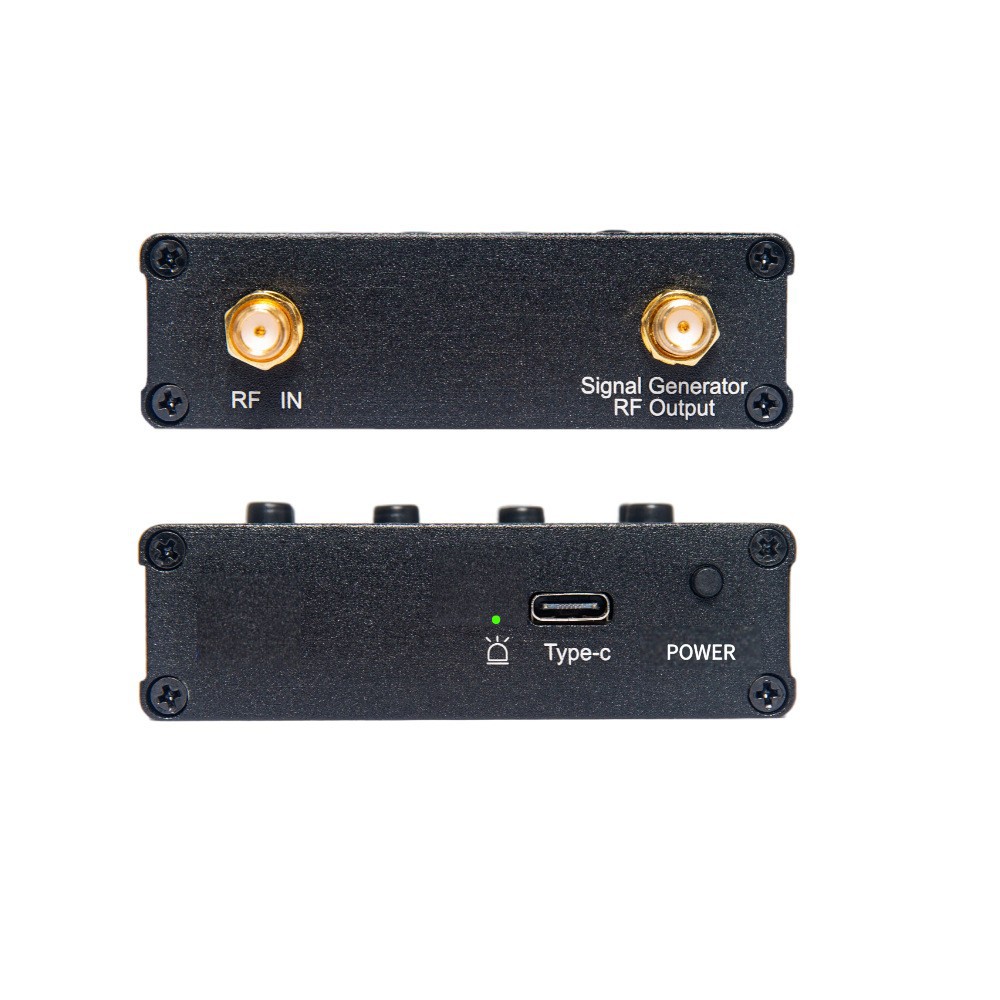

分析仪和PC之间的数据通过 USB电缆传输。

所有测量数据实时显示在设备或PC的屏幕上。

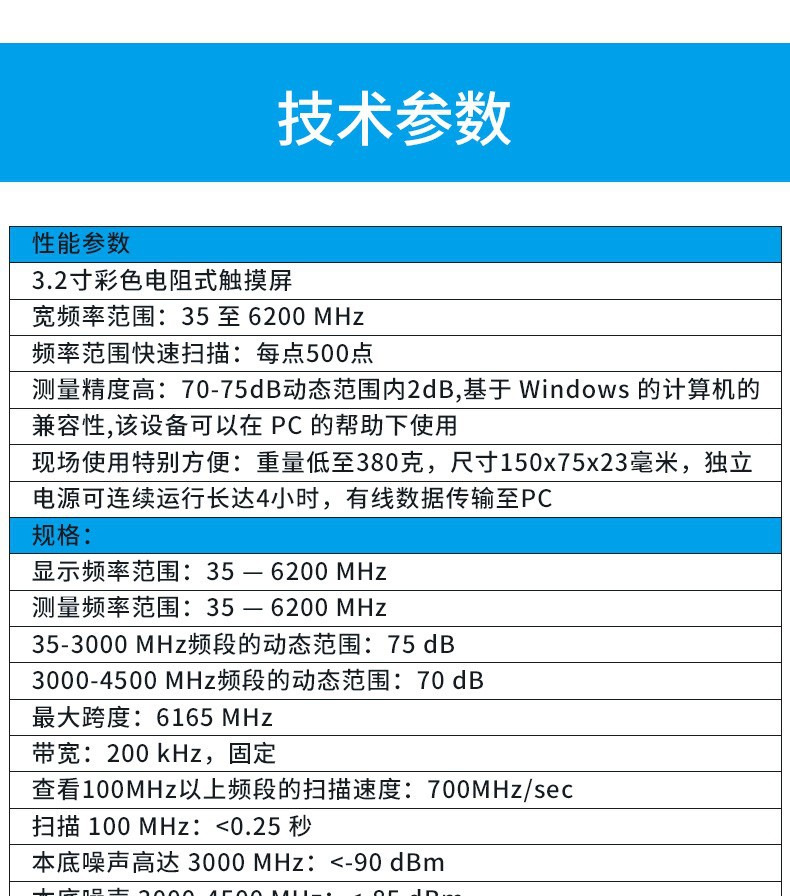

性能参数

3.2英寸彩色电阻式触摸��

宽频率范围：35至6200 MHz

频率范围的快速扫描：每点500点

测量精度高：动态范围70-75 dB内为2 dB

基于Windows的计算机的兼容性

可以在PC的帮助下使用一台设备

现场使用特别方便：重量低至380克，尺寸为150х75х23毫米，独立供电可持续长达4小时不间断运行，有线数据传输到PC

规格：

显示频率范围：35—6200 MHz

测量频率范围：35—4500 MHz

35-3000 MHz频段的动态范围：75 dB

3000-4500 MHz频段的动态范围：70 dB

最大跨度：6165 MHz

带宽：200 kHz，固定

查看100MHz以上频段的扫描速度：700MHz/sec

扫描100 MHz：<0.25秒

本底噪声高达3000 MHz：

本底噪声3000-4500 MHz：

本底噪声4500-6200 MHz：

波阻抗：50欧姆

工作频率范围内的驻波比：<1,5

内部衰减器：0-30 dB

衰减高达10 dB时的误差：2 dB

10至20 dB衰减误差：5 dB

20至30 dB衰减误差：8 dB

跟踪发生器输出功率：-15...-25 dBm

动态范围内的精度：2,0 dB

衰减器在0 dB时的最大输入功率：10 dBm

衰减大于20dB时的最大输入功率：+20dBm

最大输入测量信号：+10 dBm

最大输入直流电压：25伏

使用电池运行时的最大电流消耗：450 mA

从USB运行时的最大电流消耗：500 mA（充电时）

电池：3000毫安

续航时间：4小时

电池充电时间：~ 2小时

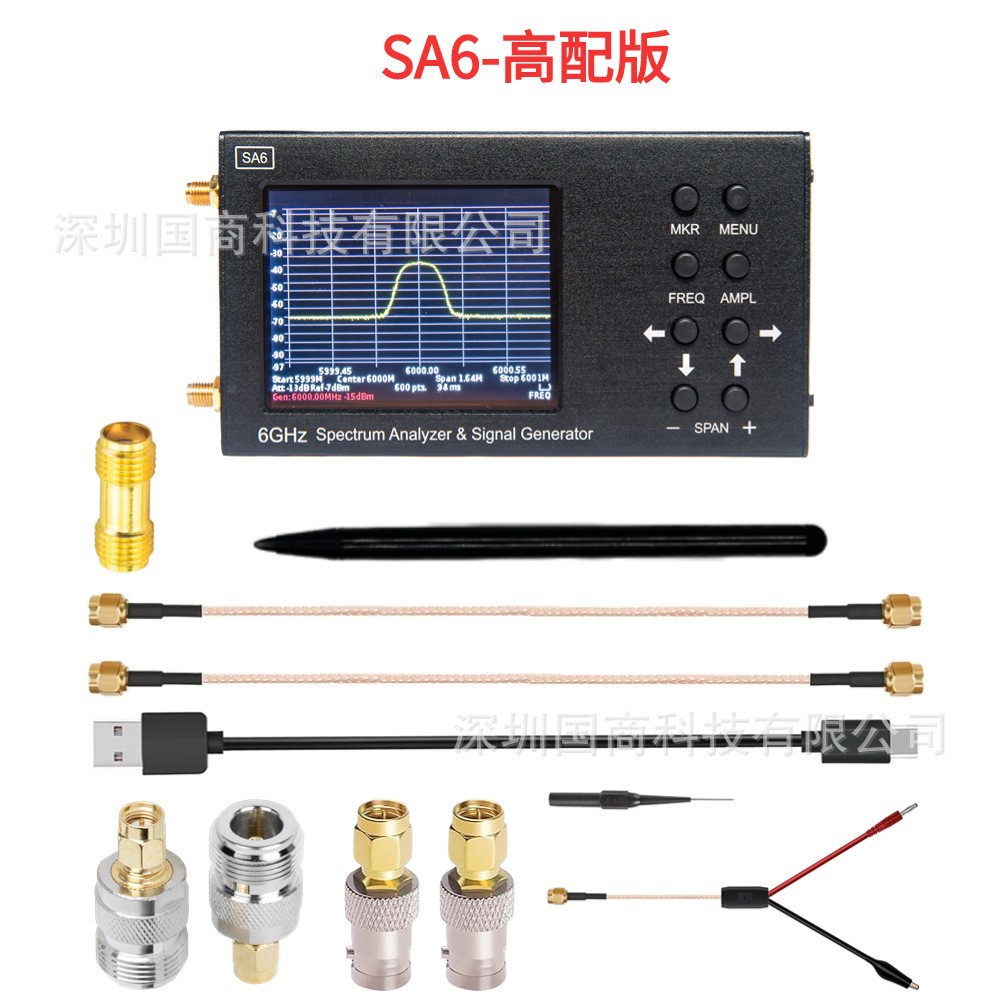

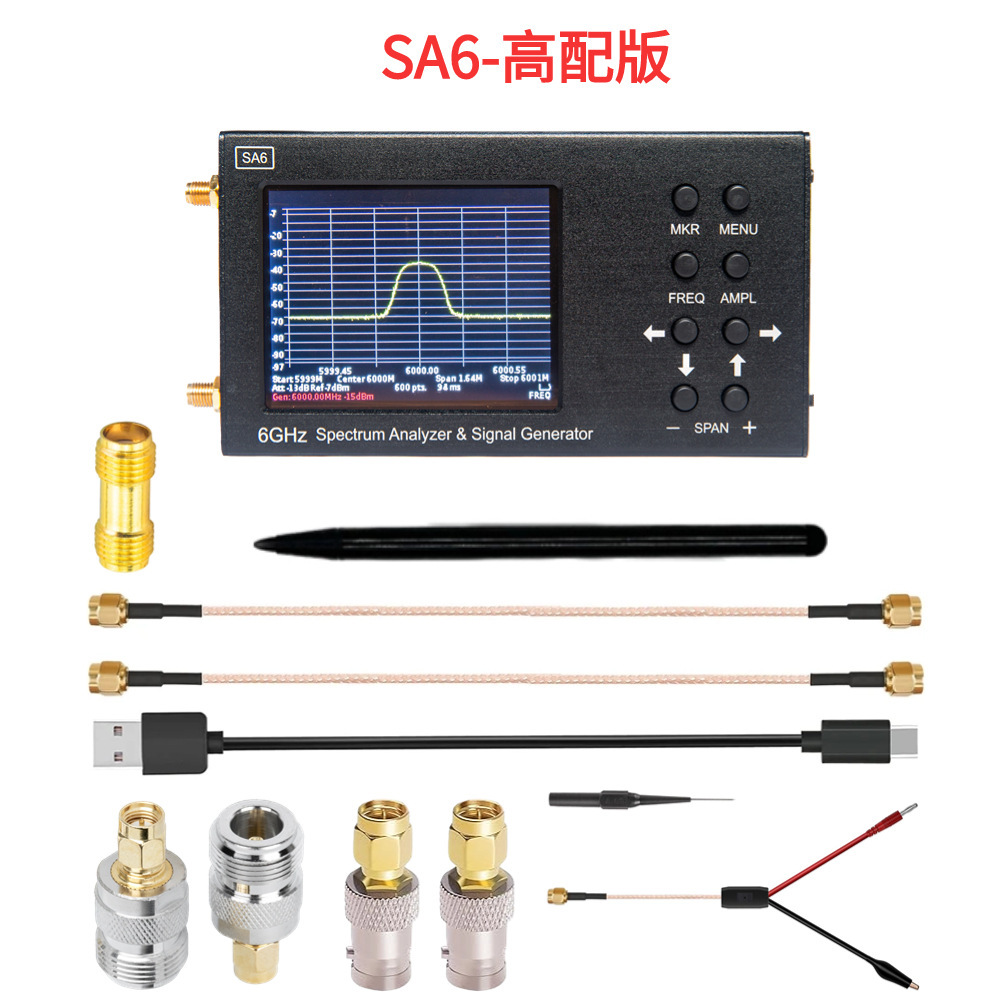

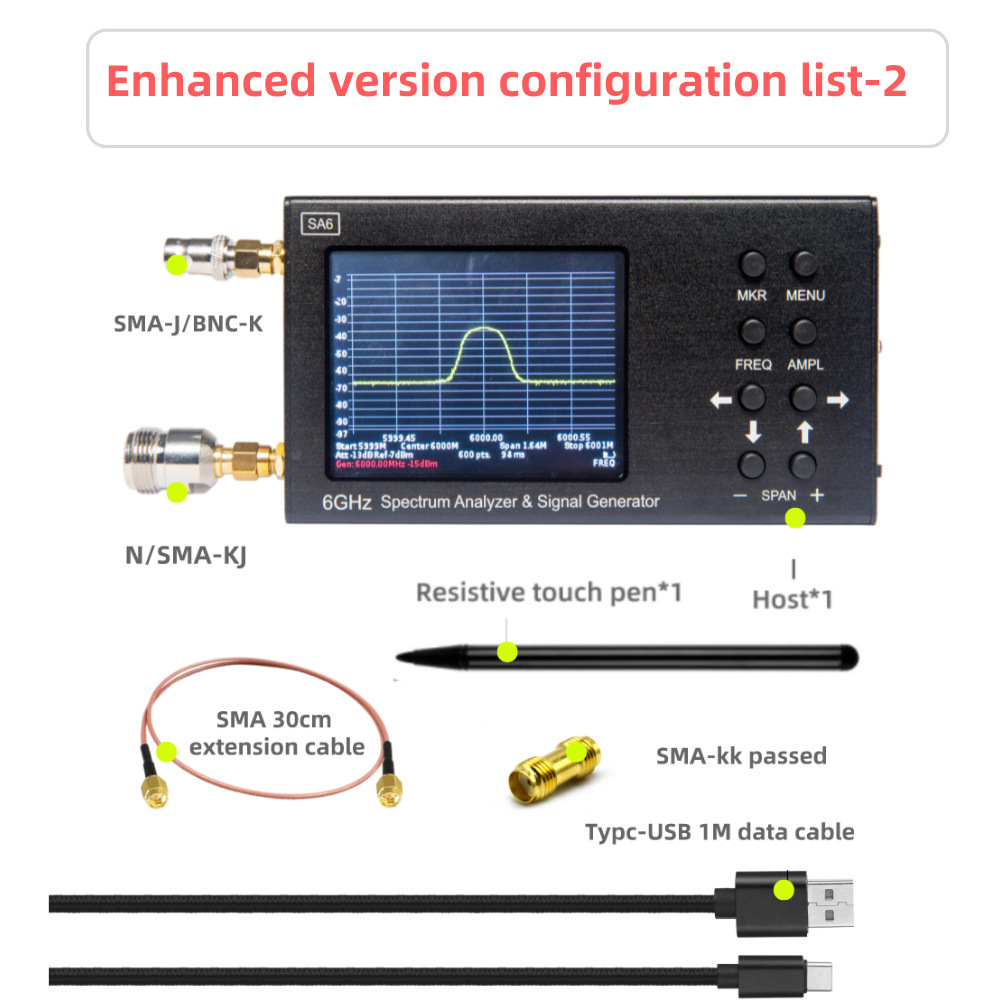

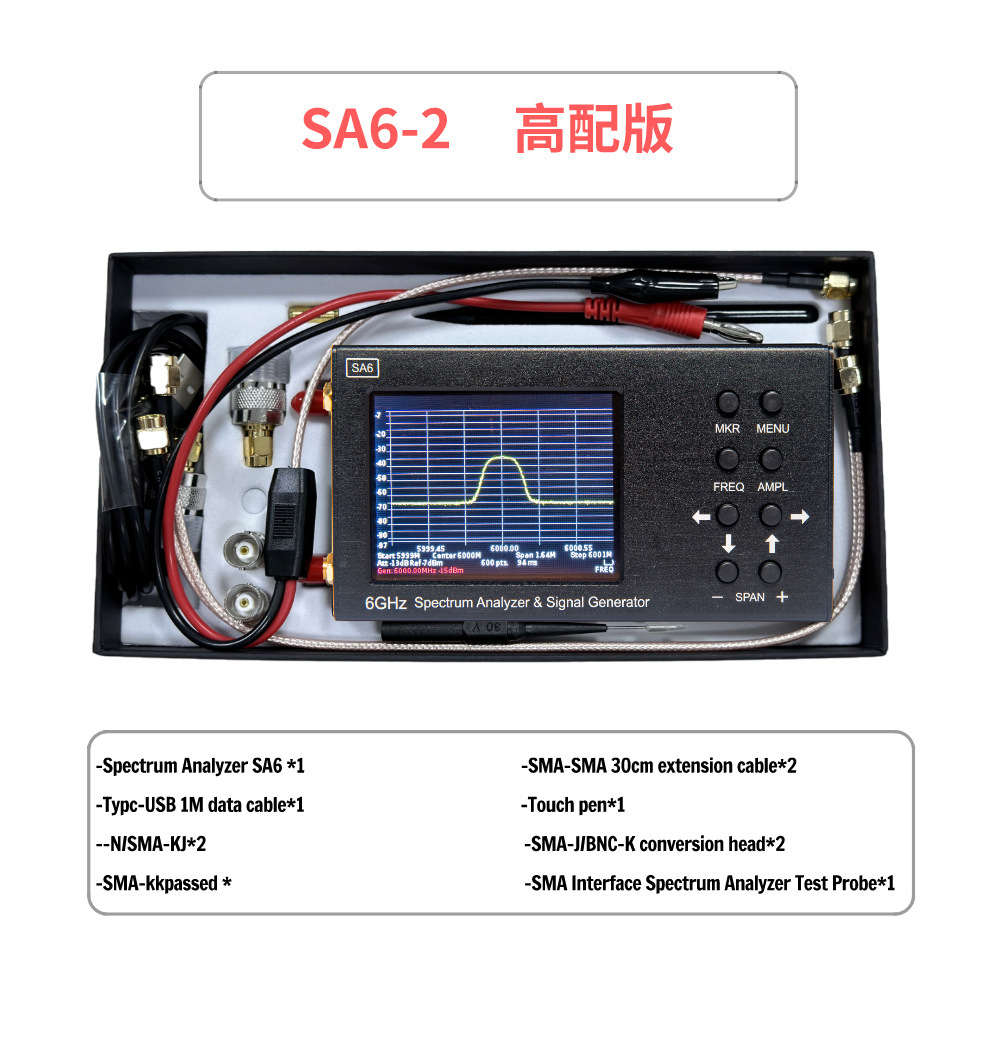

包装盒中包含的物品：

-频谱分析仪SA6 *1

-SMA-SMA 30cm延长线*2

-Typc-USB 10cm数据线*1

-触控笔*1

-SMA-KK通过*1

-N/SMA-KJ*2

-SMA-J/BNC-K转换头*2

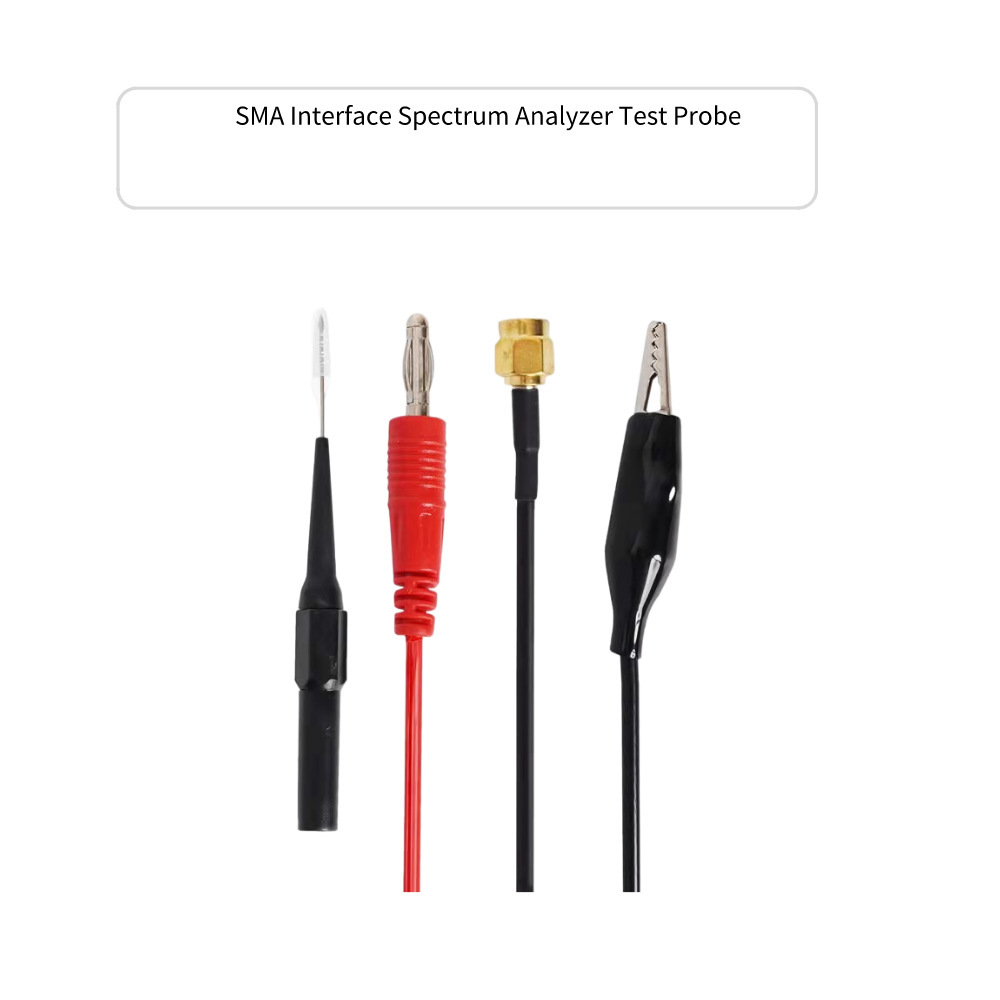

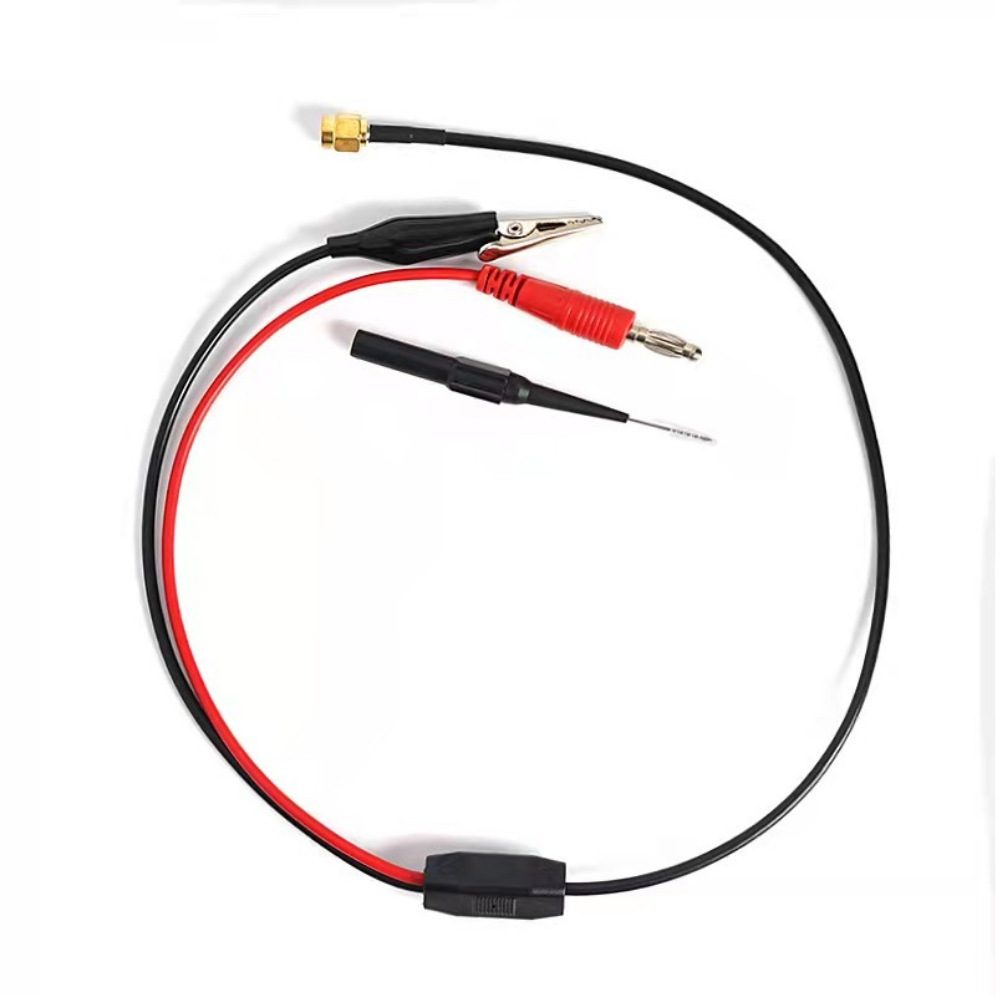

-SA6 spectrum analyzer SMA Interface Oscilloscope Test Probe
