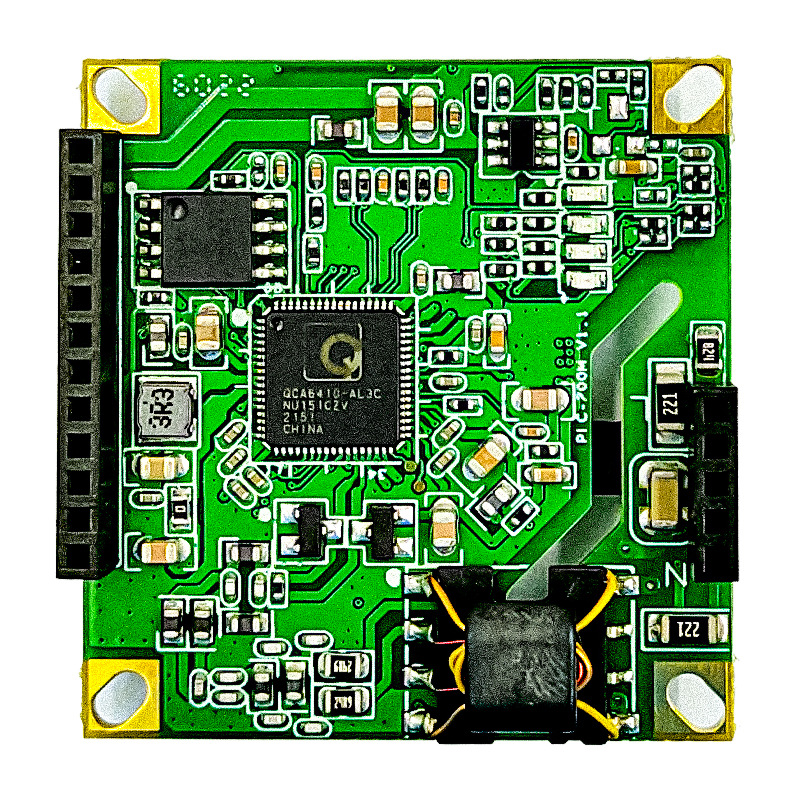

7Inova·7 Флаг Av200 Модуль связи по силовой линии 12В Вход 38*36мм Специально для роботов



1.工厂展示的产品都可以ODM

2.工厂拥有自己的知识产权

3.工厂拥有自己的研发团队，质量、交期、生产研发实力有保证

4.欢迎来电，来厂指导，客户定做、贴牌



核心价值: 我们不仅仅销售产品，我们更提供专业准确的售前售后支持，包括：





        应用场景分析



        解决方案提供



        产品选型



        产品及方案的定制和微定制



        产品安装指导



        售后产品方案升级，改进



        一对一技术支持，故障



        跟进行业技术发展



        产品升级迭代





详情请联系我们！



7TM120电力通信模组主芯片采用高通方案设计。具有集成度高、体积小等特点。能够提供高达200Mbps的电力线传输速率，工作稳定，性能可靠。



DC12V供电输入，38*36迷你尺寸，网口PIN针设计，方便嵌入，免设置自动配对，对工程师做集成非常友好。可接8个节点，即插即用进行网络透传。



7TM120电力通信模组向用户提供AC电源接口、PLC滤波接口、通用GPIO接口、工作状态指示接口和网络接口。





电力线载波通信模组

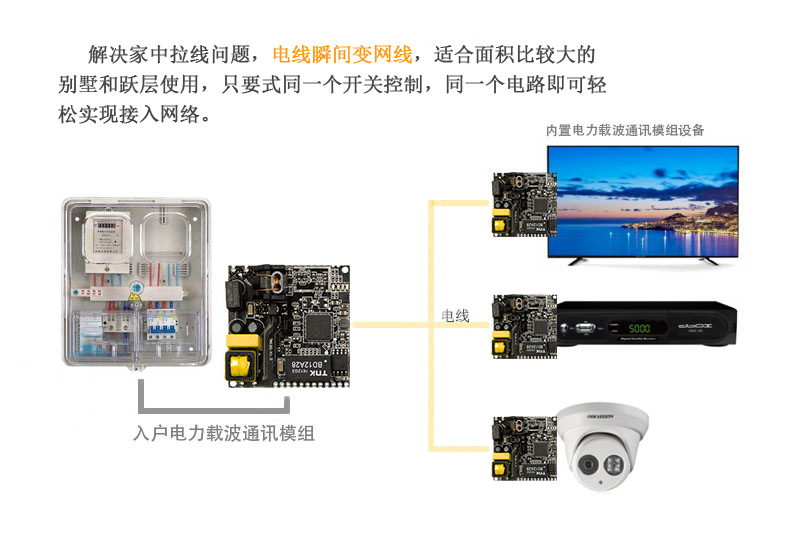

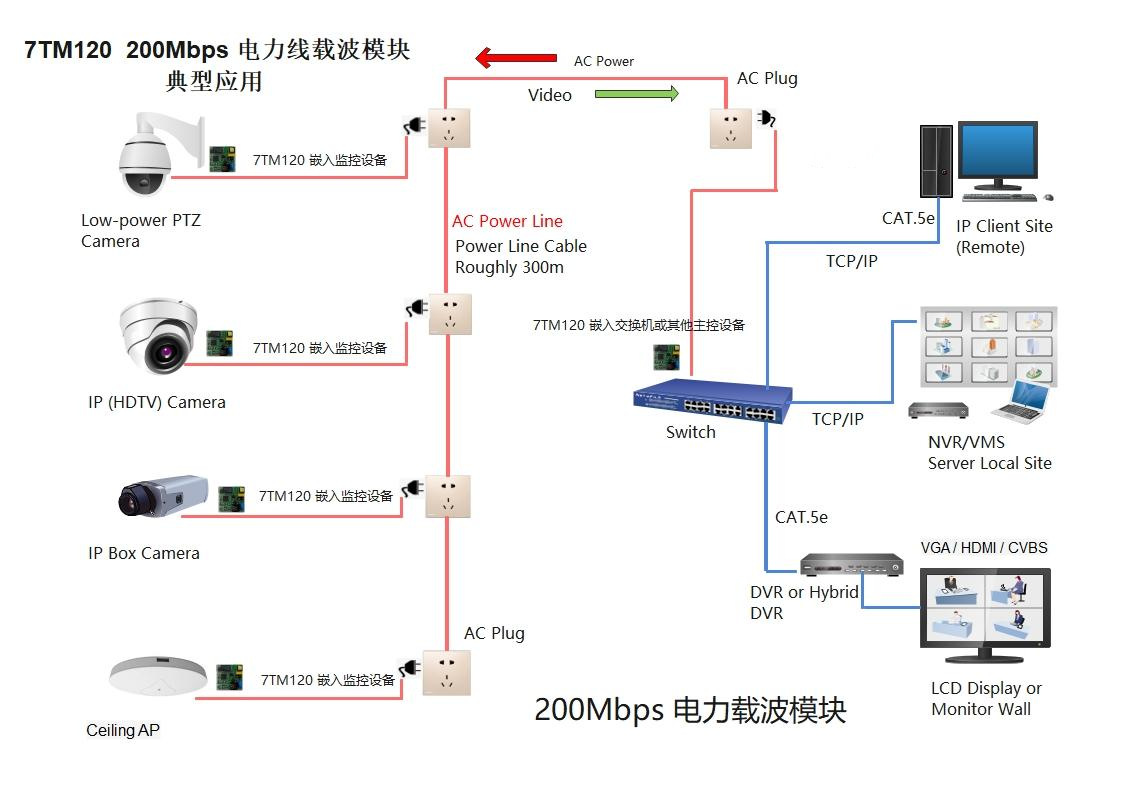

产品应用领域（安防监控，智能家居，影音智能，工业化设施，水下机器等。）



特点



l 支持多达8个节点；

l 支持IEEE802.3、IEEE802.3u、标准；

l 支持HomePlug AV；

l 通过现有电力线传输数据，提供高达200Mbps物理层传输速率；

l 10/100Mbp自适应以太网接口；

l 支持300m传输距离(同一电表范围内)；

l 支持128-bit AES加密，保障网络数据传输安全；

l 支持任何操作系统，包括Mac，Linux

l GPIO接口灵活应用

l 插针连接方式

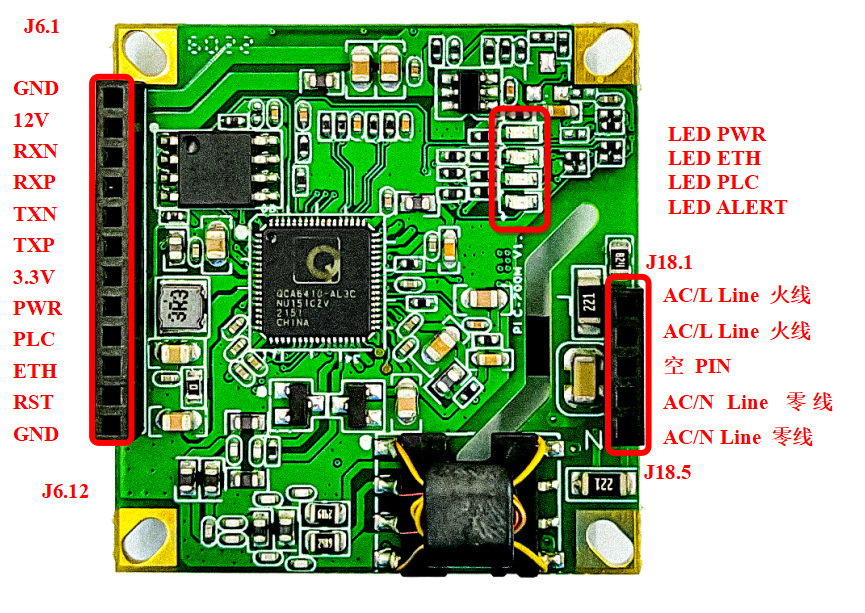

引脚定义及引脚功能详述

J18：市电输入接口（交流85-265V;50/60HZ）



引脚编号	引脚定义	输入/输出	引脚功能描述
1	L	\	火线
2	L	\	火线

   3            空                                 空PIN



   4             N                                  零线



  5              N                                 零线







LED：状态指示灯，模块工作状态的指示。



LED编号	指示	功能描述
PWR	网口	常亮：电源正常。
ETH	信号	常亮：网口连接。闪烁：数据交换。
PLC	电源	闪烁：配对收寻中。 电源正常。慢闪：正常连接。
ALERT	低速率	正常不亮。闪烁: 连接速率低于 10Mbps



四、电气特性
