7Inova 7 флаг 600 мегабайт модуль передачи по силовой линии 12V Система контроля доступа к лифту робот детектор трубопроводов
Offer ID: 687948931686
Оформить заказ
| Изображение | Цвет | Цена (CNY / RUB) | В наличии | SKU ID | Кол-во / Корзина |
|---|---|---|---|---|---|
 | Green | 1шт: ¥219.00, 500шт: ¥133.00, 1000шт: ¥131.00 | 181 | 5075584279643 |
Статистика продавца
Свойства товара
Описание товара
1.工厂展示的产品都可以OEM ODM
2.工厂拥有自己的知识产权
3.工厂拥有自己的研发团队，质量、交期、生产研发实力有保证
4.欢迎来电，来厂指导，客户定做、贴牌、
5.提供产品的各种软件
核心价值: 我们不仅仅销售产品，我们更提供专业准确的售前售后支持，包括：
应用场景分析
解决方案提供
产品选型
产品及方案的定制和微定制
产品安装指导
售后产品方案升级，改进
一对一技术支持，故障排除
跟进行业技术发展
产品升级迭代
详情请联系我们！
产品简介：
产品特点：
产品拓补图：

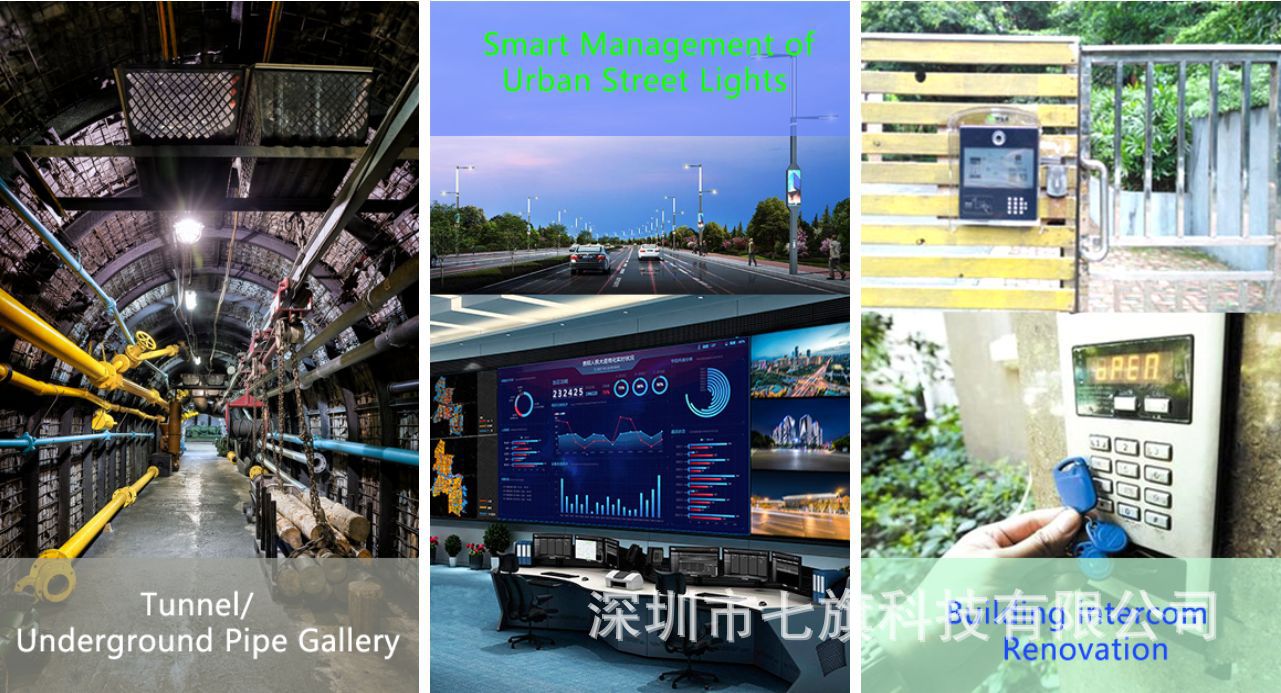

产品应用：
1. 电梯监控与诊断
2. 安防监控
3. 门禁控制器
4. 水下机器人
5. 工业机器人

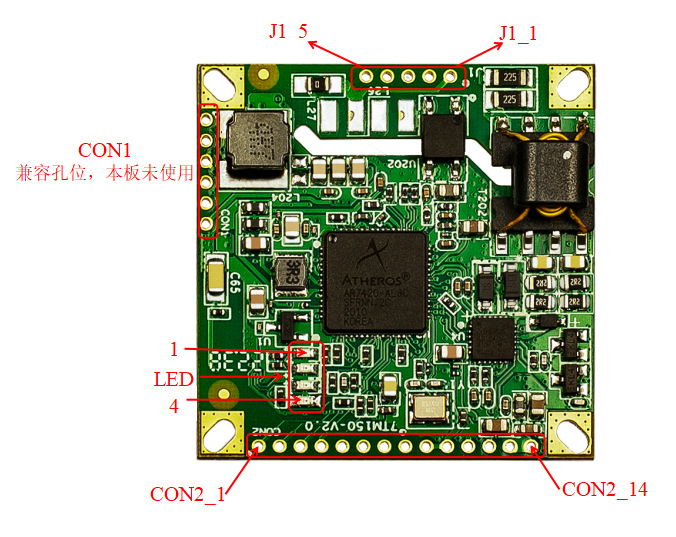

J1：载波信号输入接口（交流 85-250V/50~60HZ，直流0-400V）
|
引脚编�� |
引脚定义 |
输入/输出 |
引脚功能描述 |
|
1 |
L1 |
\ |
过零信号火线接入（可与火线并接） |
|
2 |
L |
\ |
载波信号接入（接火线） |
|
3 |
空 |
|
|
|
4 |
N |
\ |
载波信号接入（接零线） |
|
5 |
N1 |
\ |
过零信号零线接入（可与零线并接） |
CON2：DC12V电源输入、ETH及GPIO接口（CON2脚顺序见上图所示）
|
引脚编号 |
引脚定义 |
输入/输出 |
引脚功能描述 |
|
1 |
GPIO_3 |
输入/输出 |
AR7420 GPIO引脚 |
|
2 |
GPIO_2 |
输入/输出 |
AR7420 GPIO引脚 |
|
3 |
GPIO_6 |
输入/输出 |
AR7420 GPIO引脚 |
|
4 |
GPIO_5 |
输入/输出 |
AR7420 GPIO引脚 |
|
5 |
RD- |
输入 |
网络接收信号负 |
|
6 |
RD+ |
输入 |
网络接收信号正 |
|
7 |
TD- |
输出 |
网络发射信号负 |
|
8 |
TD+ |
输出 |
网络发射信号正 |
|
9 |
空 |
兼容脚位 |
兼容脚位，本模块未使用 |
|
10 |
空 |
兼容脚位 |
兼容脚位，本模块未使用 |
|
11 |
GND |
|
模块地 |
|
12 |
GND |
|
模块地 |
|
13 |
DC 12V |
输入 |
模块电源 |
|
14 |
DC 12V |
输入 |
模块电源
|
LED：状态指示灯，模块工作状态的指示。
|
LED编号 |
指示 |
功能描述 |
|
LED1 |
网口 |
常灭：红灯闪烁：PLC连接速率低于 20Mbps。 |
|
LED2 |
信号 |
常亮：电力线通信连接成功。 |
|
LED3 |
网口 |
常亮：网口连接。闪烁：数据交换。 |
|
LED4 |
电源 |
常亮：电源正常。 |

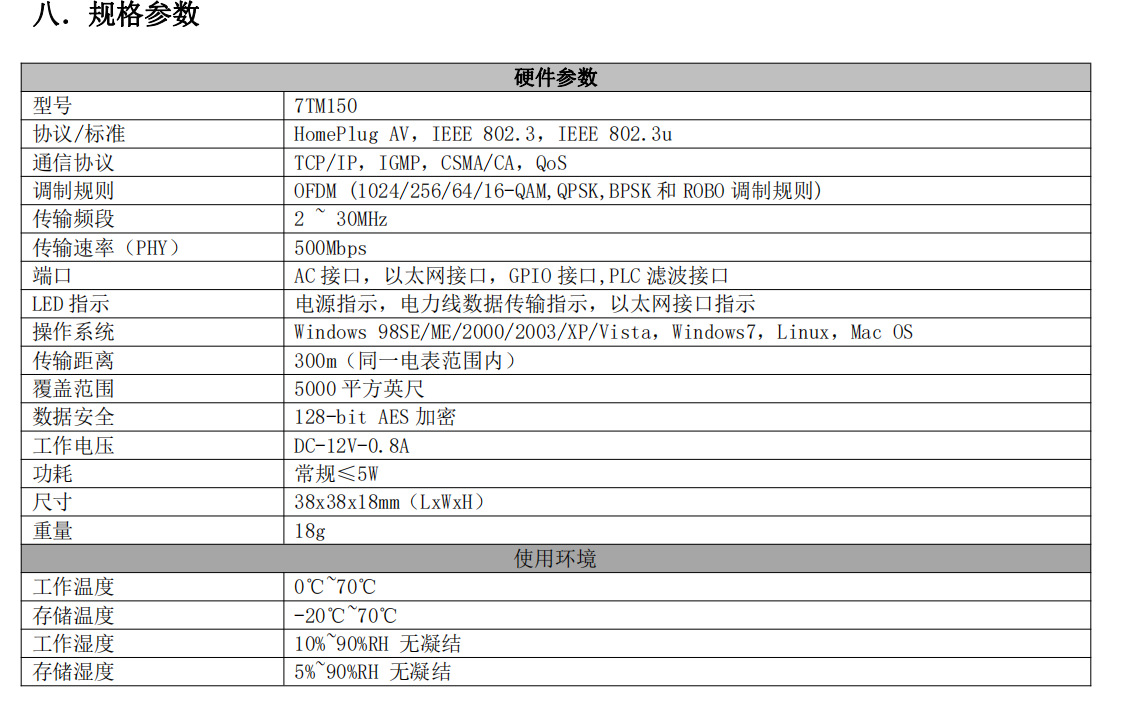

电气特性
|
|
最小值 |
典型值 |
最大值 |
单位 |
|
12V工作电压 |
11.5 |
12 |
12.3 |
V |
|
12V工作电流 |
\ |
1 |
\ |
A |
|
|
因平台要求字数有限，其他规格详情请联系客服！
