Набор платы усилителя TDA2030a, двухканальный DIY набор для электронного производства

本散件可以为各高校、职校提供正规报销发票，欢迎批量采购

特别提醒买家注意：

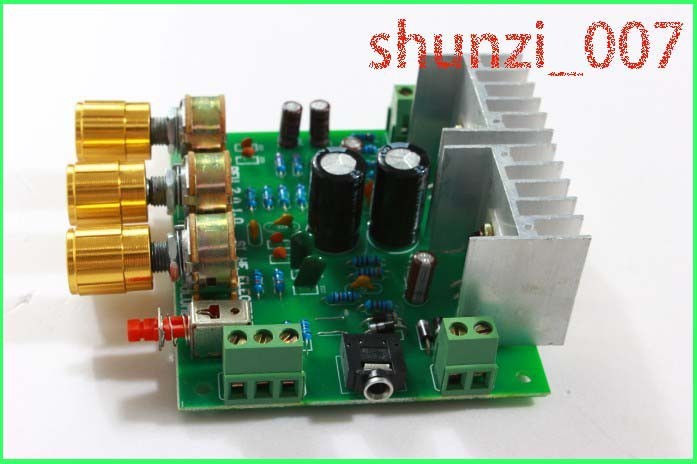

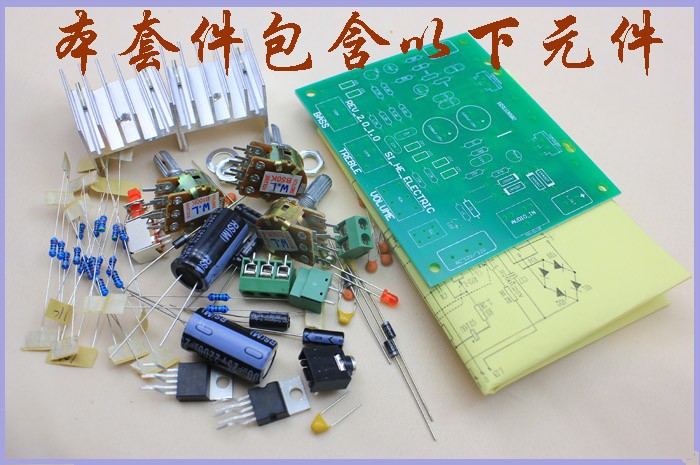

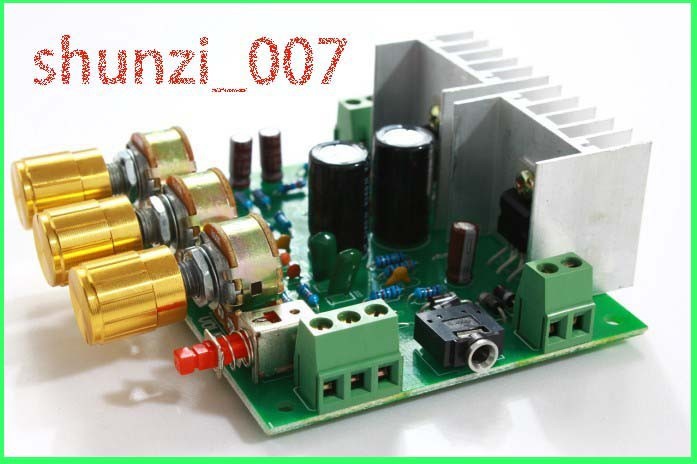

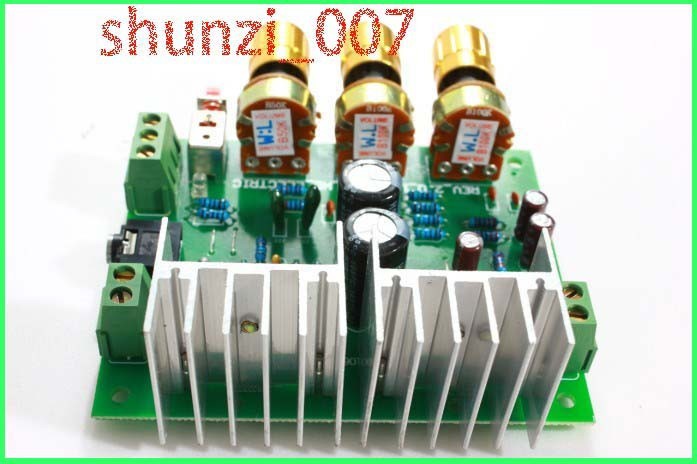

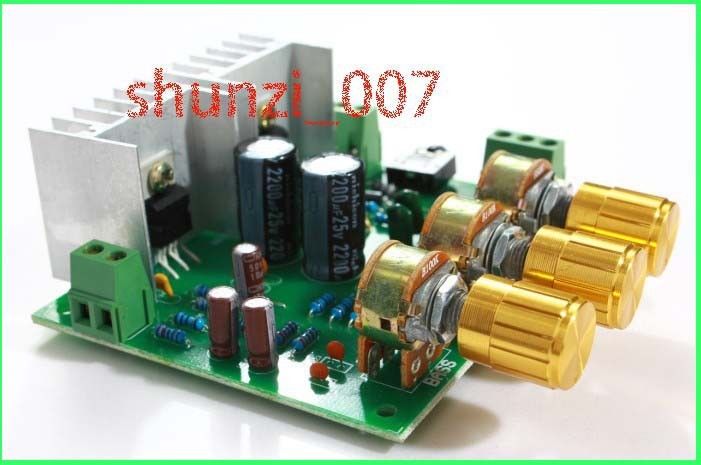

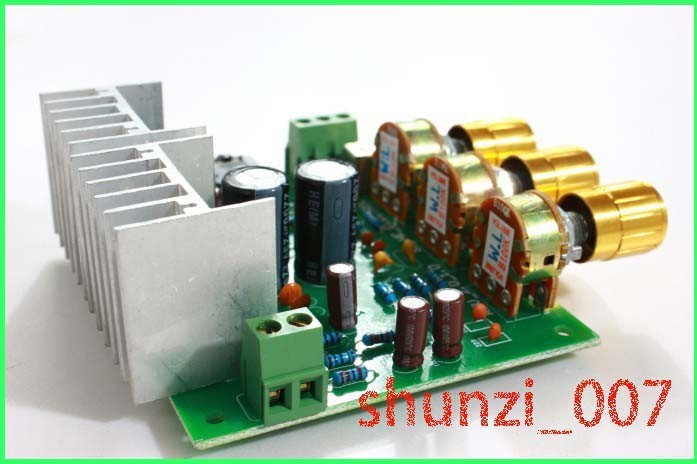

1.本产品是套件，是散件，不是成品，图片上虽然是成品但是，是为了让买家知道，装好以后的效果

2.本套件是不配旋钮的，请不要看见宝贝图片上有金色的旋钮就以为宝贝就有，因为价格很低了，旋钮是不配的。

3.散件组装成品，不能保证每个人都能成功，而且，本店也不能提供远程技术支持，不能手把手叫你怎么测试检查故障，请理解。

4.本套件不能接受中差评，如果接受不了的话，请不要拍，因为没有任何电子产品保证一定不会有质量问题，处理问题，本地会积极解决的，

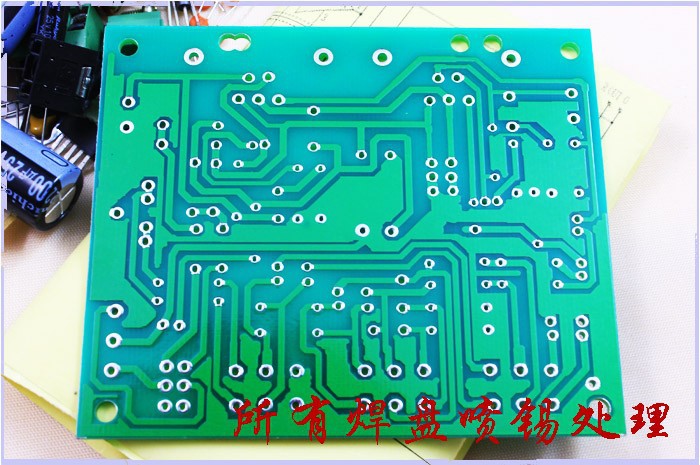

TDA2030A功放散件（套件），PCB板用最好的FR-4玻纤板，板厚1.6mm，硬度超好，大厂生产，一流质量。这不是成品板哦，需要自己焊接的！



PCB印刷电路板规格：88*74*1.6mm；成品总高：32mm



输出功率：电压±12V扬声器阻抗8Ω时输出功率约15Wx2

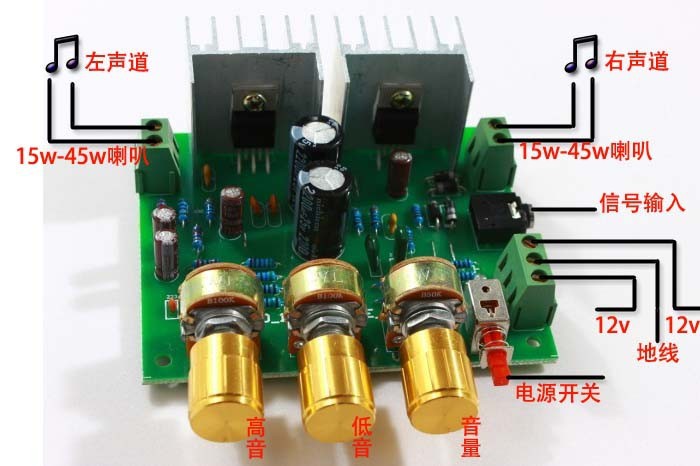

下面图片是本成品功放板的接线图

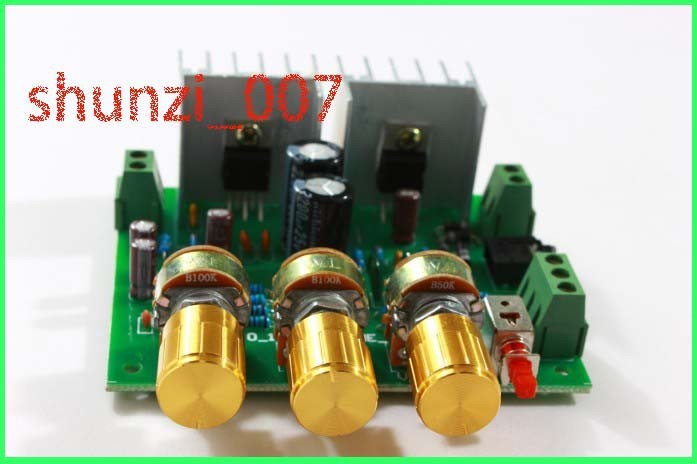

请注意本散件是不配旋钮的哦，图片上是为了增加效果。

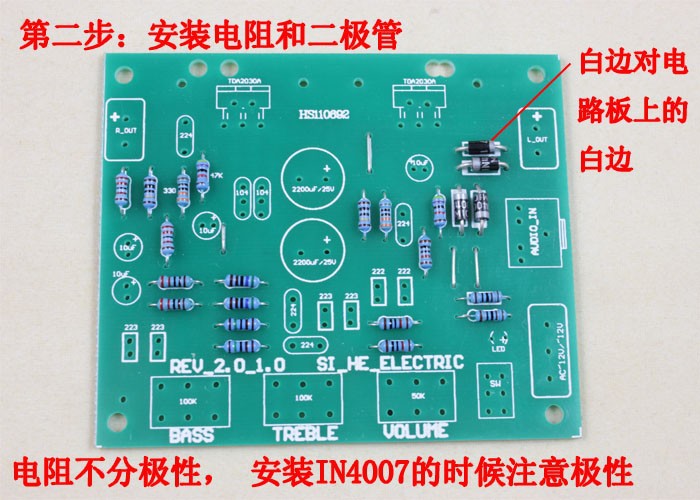

温馨提示：购买此散件者要��定的电子基础，不仅可以享受DIY乐趣而且自己成果，元件安装时注意二极管、电解电容是有极性的，千万不要装反了，电路中有四条跳线，可以直接用剪下了的元件脚焊接，如果觉得自己的水平不能胜任的话，建议您还是买成品板。

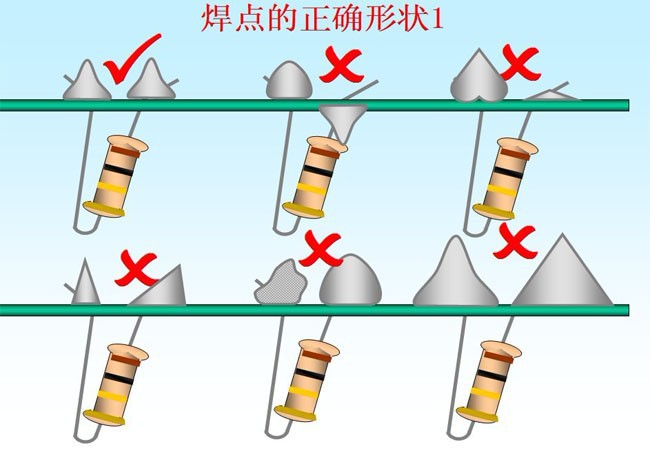

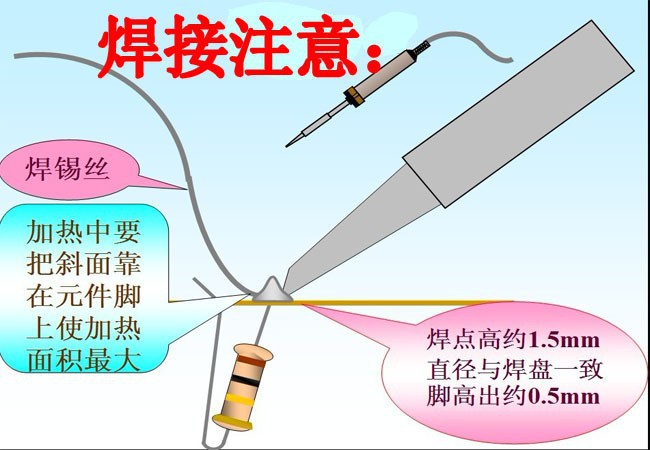

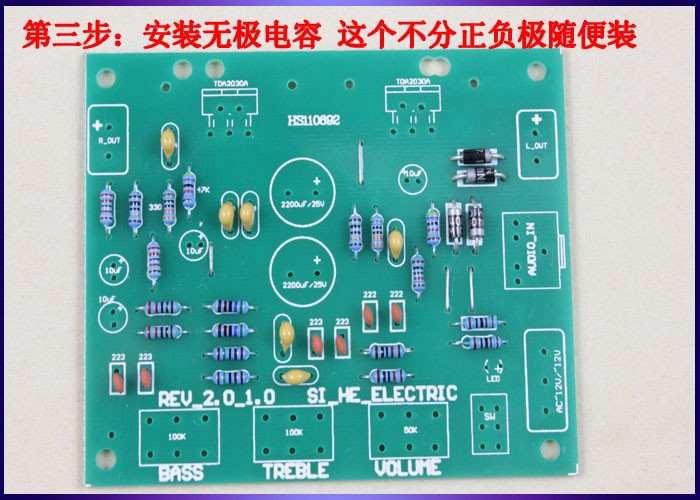

下面将详细安装指导，希望给您最大的帮助，祝您一次成功

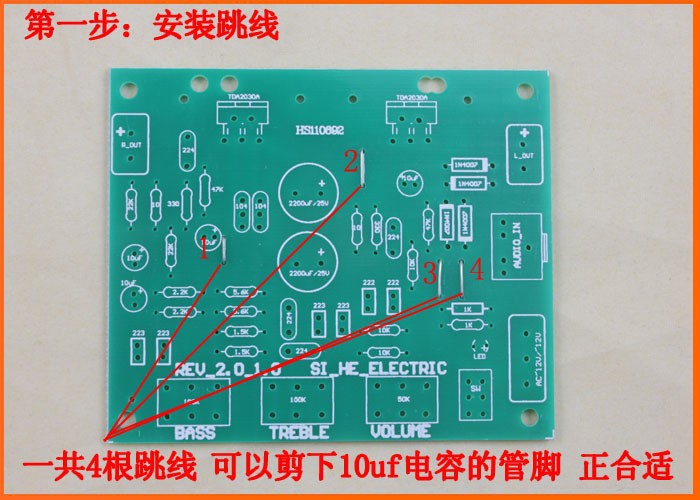

1.跳线在元件套件里面是没有配的，直接剪下元件脚即可



工作电压：交流双12V  30W
最大输出功率：左右声道15Wx2

电路板尺寸：75mmx90mm（不包含突出的散热器和电位器手柄及旋钮）
输出阻抗：4-8欧



TDA2030A简介：
TDA2030A是德律风根生产的音频功放电路，采用V型5脚单列直插式塑料封装结构。如图所示，按引脚的形状引可分为H型和V型。该集成电路广泛应用于汽车立体声收录音机、中功率音响设备，具有体积小、输出功率大、失真小等特点，并具有内部保护电路。意大利SGS公司、美国RCA公司、日本日立公司、NEC公司等均有同类产品生产，虽然其内部电路略有差异，但引出脚位置及功能均相同，可以互换。

▲电路特点：
[1].外接元件非常少。
[2].输出功率大，Po=18W(RL=4Ω)。
[3].采用超小型封装（TO-220）,可提高组装密度。
[4].开机冲击极小。
[5].内含各种保护电路，因此工作安全可靠。主要保护电路有：短路保护、热保护、地线偶然开路、电源极性反接（Vsmax=12V）以及负载泄放电压反冲等。
[6].TDA2030A能在最低±6V最高±22V的电压下工作，在±19V、8Ω阻抗时能够输出16W的有效功率，THD≤0.1%。无疑，用它来做电脑有源音箱的功率放大部分或小型功放?俸鲜什还恕?
▲引脚情况：
1脚--正相输入端
  2脚--反向输入端
3脚--负电源输入端
4脚--功率输出端
5脚--正电源输入端
▲注意事项：
[1].TDA2030A具有负载泄放电压反冲保护电路，如果电源电压峰值电压40V的话，那么在5脚与电源之间必须插入LC滤波器，二极管限压（5脚因为任何原因产生了高压，一般是喇叭的线圈电感作用，使电压等于电源的电压）以保证5脚上的脉冲串维持在规定的幅度内。
[2].热保护：限热保护有以下优点，能够容易承受输出的过载（甚至是长时间的），或者环境温度超过时均起保护作用。
[3].与普通电路相比较，散热片可以有更小的安全系数。万一结温超过时，也不会对器件有所损害，如果发生这种情况，Po=（当然还有Ptot）和Io就被减少。
[4].印刷电路板设计时必须较好的考虑地线与输出的去耦，因为这些线路有大的电流通过。
[5].装配时散热片与之间不需要绝缘，引线长度应尽可能短，焊接温度不得超过260℃，12秒。
[6].虽然TDA2030A所需的元件很少，但所选的元件必须是品质有保障的元件。
