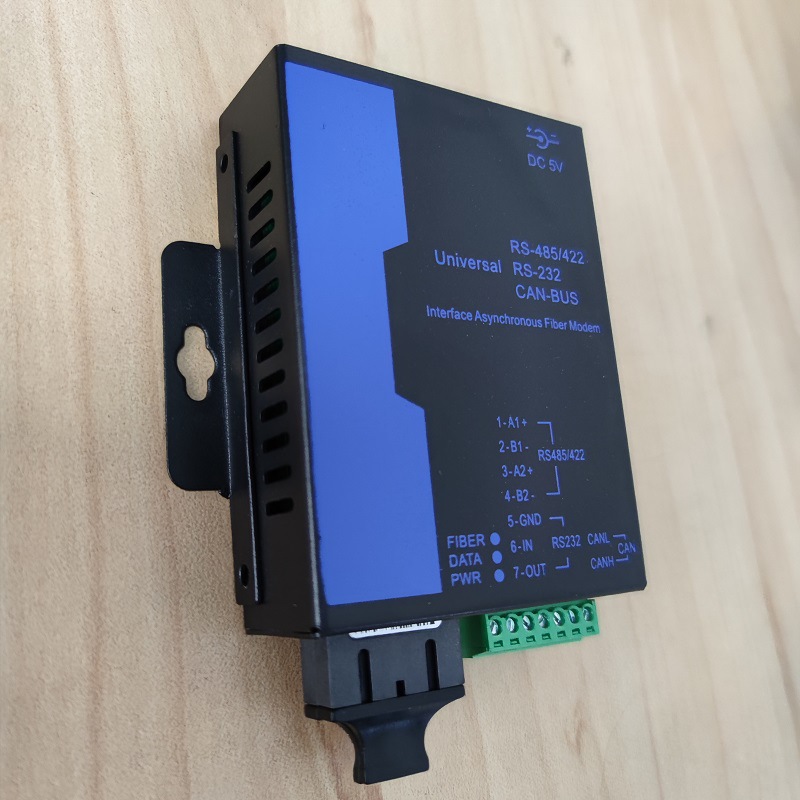

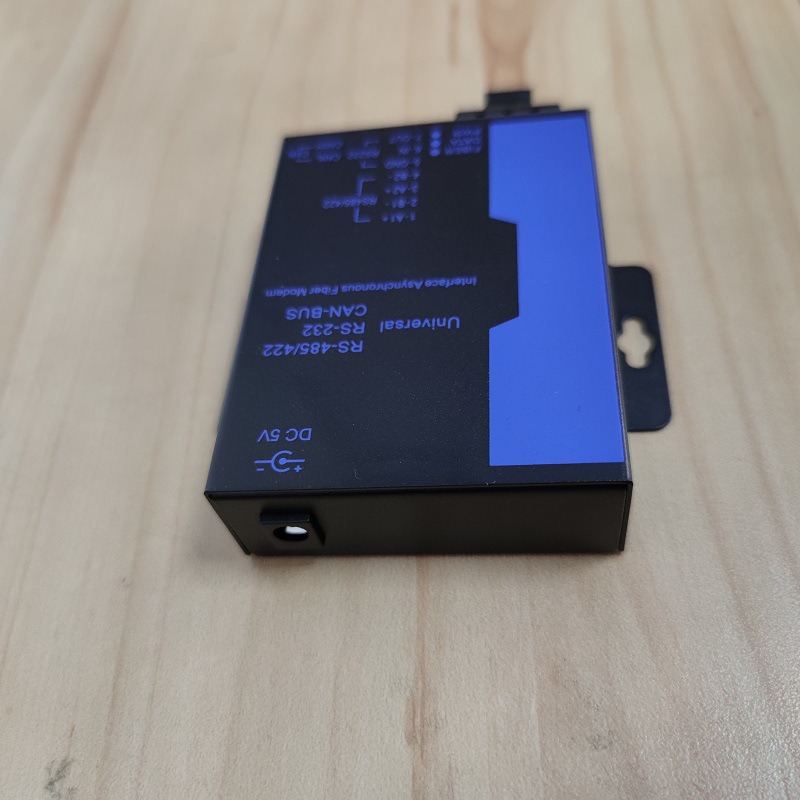

FL601A (металлический корпус) оптический трансивер с последовательным портом RS485 оптический Cat RS232 оптический Cat 2-канальный 485422 оптический трансивер оптическое волокно

标价为1台的单价，请拍2台使用。

含电源适配器5V1A。







产品概述

     FL602C是RS422/RS485/RS232转光纤的光电转换器，接收端可以集中控制，插在14槽机架里。14槽机架为19英寸2U机箱，2路冗余电源，最多可以插14路RS422/RS485/RS232光电转换器FL602C。机箱配备双电源模块互为备份，电源输入AC220V，单路电源输出可支持全部14路光电转换器正常工作。

1. 产品功能、性能

    每个RS485/RS422光电转换器具有一个7口接线端子和1个光口，完成RS422/RS485/RS232电信号与光信号的相互转换（零延时透明传输），7口接线端子用来传输RS422/RS485/RS232信号。

    RS422/RS485/RS232总线速率最高115.2Kbps，支持RS422/RS232全双工方式及RS485半双工。

    RS422/RS485/RS232光电转换器板卡符合TIA/EIA-485-A、TIA/EIA-232-E、TIA/EIA-422-A标准。

    RS422/RS485/RS232光电转换器板卡具有光链路收、发状态指示。

    电源输入范围：AC165V～AC264V，总功耗不大于35W。

    工作温度：-20℃～+70℃。

    电源防雷、防浪涌符合铁标规定(TB/T3034)。

    2. 硬件设计

  所有元器件应使用工业级产品，可编程逻辑器件内含自主研发时钟恢复，时分复用，485半双工控制，485半双工驱动专有技术。

    2.1. 机箱

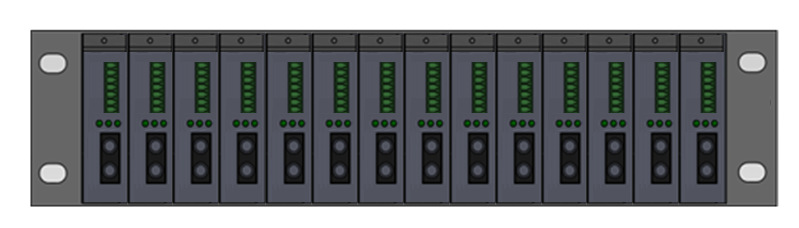

  机箱宽度19英寸（489mm），高度2U（88.9mm），深度255mm，示意图如下：





    RS422/RS485/RS232光电转换器板卡

     RS422/RS485/RS232光电转换器从前面插入机箱，前面板上有指示灯、7口接线端子和光纤接口。光纤接口支持SC/FC单模单双纤双向，传输距离>10公里。

    RS422/RS485/RS232光电转换器前面板说明如下：



    光电转换器板卡的RS485/RS422/RS232信号由7口接线端子传输，信号定义如下：

电源板

  电源板为AC220V输入，5VDC输出，冗余供电方式，互为备份，自动切换，为全部14块485/422/232光电转换器.



    跳线及接线说明

    2.1. 外部接线

   机箱外部接线包括双绞线线、光纤连接、电源接线。另外，使用时机箱外壳要可靠接地。

   2.2. 光纤连接

  光纤接口在板卡的前面板，为单双纤双向SC/FC接口，如右图，上方标“T”的为光电转换器的光信号发送口，下方标“R”的为板卡的光信号接收口。使用单纤光模块的时候T同时为发送和接收。
