Промотор адгезии бумаги Nippon Paper Superchlon ® 822S хлорированный полипропиленовый смола

日本制纸822S 氯化聚丙烯树脂



1.简介:

Superchlon 822S是以氯化聚丙烯树脂为基础，用于聚丙烯材料的底涂。聚丙烯塑料重量低，成本低，并具有优良的物理性能，耐化学性和耐热性，故此被应用于广泛的用途，但是由于它的晶体结构和非极性表面造成附着力困难，所以局限了它的应用。Superchlon 822S却能解决了此问题，因为Superchlon 822S对聚丙烯塑料和以聚氨酯、丙烯酸、氨基、环氧或醇酸树脂制的面涂都具优良附着力。Superchlon 822S常被用于聚烯烃汽车保险杆涂料中作为附着力促进剂。此外，Superchlon 822S也能够在聚丙烯与其它材料之间，例如铝箔、纤维纸、聚酯和其它塑料等建立结构性的粘着力。



2. 规格:   20kg/箱

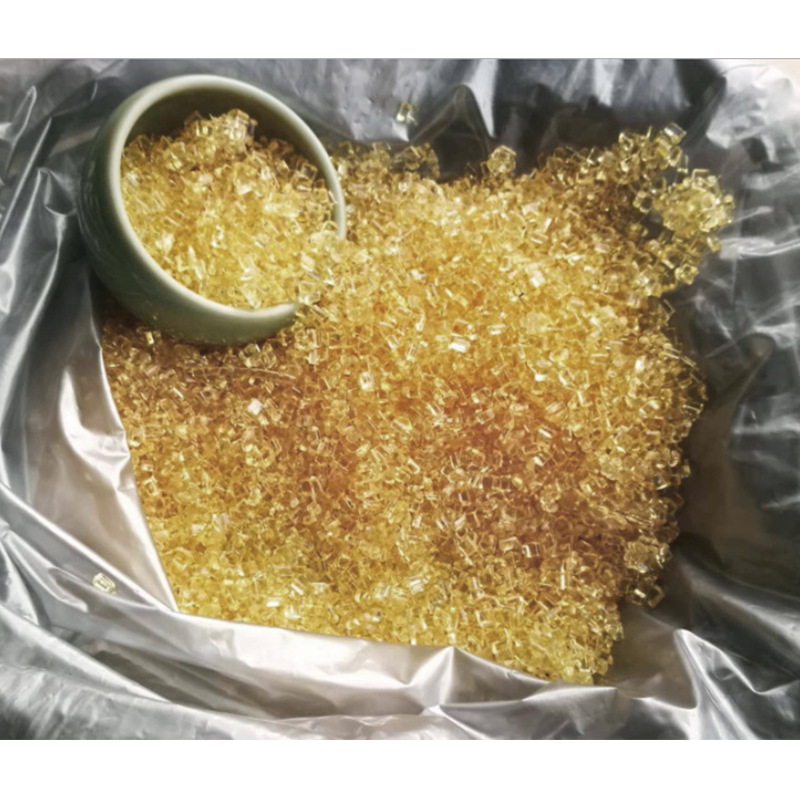

外观             淡黄色小块

颜色(Gardner)    6或以下

黏度(25℃,Pas)   20-80(20%固含溶于甲苯/异丙醇:97/3)

含氯量           24.5±1.0%

份子量           40,000-70,000

软化点           70-80℃



3.溶解性:









4. 兼容性:



Superchlon 822S 混合其它树脂来配制的底涂可增强底涂与面涂之间的附着力。如与传统的低氯化聚烯烃树脂比较，Superchlon 822S是经过改良以提高它对其他树脂的附着力。以下是Superchlon 822S和其它树脂的兼容性数据。请注意，如混合其它树脂的比例过高是会降低对聚丙烯底材的附着力。建议混合其它树脂的的比例最好不要超过30%重量算。







l 与其它树脂兼容性







其它树脂	兼容性		树脂类型	生产商
	20% 甲苯溶液	漆膜
Paraloid A-11	○	○	热塑性丙烯酸	Rohm & Hass
Paraloid B-44	△	△	热塑性丙烯酸	Rohm & Hass
Paraloid B-66	x	x	热塑性丙烯酸	Rohm & Hass
Paraloid B-72	x	x	热塑性丙烯酸	Rohm & Hass
Dianal BR-102	x	x	热塑性丙烯酸	Mitsubushi Rayon
Cotax GX-059	○	○	热塑性丙烯酸	Toray Fine Chem
Laroflex MP-35	◎	◎	聚氯乙烯	BASF
Laroflex MP-45	◎	◎	聚氯乙烯	BASF
Evaflex-40	○	○	乙烯醋酸酯	Mitsui Polychem
Phthalkyd 355-50	◎	○	醇酸	Hitachi Chem
Phthalkyd 375	◎	◎	醇酸	Hitachi Chem
Phthalkyd V-902	◎	○	丙烯酸改性醇酸	Hitachi Chem
Phthalkyd V-903	△	○	丙烯酸改性醇酸	Hitachi Chem
Nisseki neopolymer 120	◎	○	石油树脂	Nihon Petrochem
Nisseki neopolymer 140	◎	○	石油树脂	Nihon Petrochem
Beckacite 1120	○	○	马林树脂	Nihon Reichoid
Pencell KK	◎	○	松香	Arakawa Chem
Tamanol 350	△	△	酚醛	Arakawa Chem
Lignol R-140	◎	○	二甲苯树脂	Lignite
Nikanol HP-70	◎	△	二甲苯树脂	Mitsubushi Gaschem







NOTE    ◎---- 相容           ○---- 大部份相容          △---- 部份相容             x ---- 不相容











5. SUPERCHLON 822S对各种膜的热封强度:



   Superchlon 822S涂布在预处理的聚丙烯薄膜上，在室温下放置10-15分钟后，与各种薄膜热封，并测试剥离强度。



试验条件:



- 热封条件: 100℃，1kg/㎝²，1 sec.



- 剥离测试: 15mm ，180°°，50mm/分钟



- 涂布量: 3g/㎡(干)







试验结果:



热封薄膜	剥离强度(克/英寸)
铝箔	580
铝箔(浮雕)	700
纤维膜	580
聚酯	500
预处理的聚丙烯	560
未处理的聚丙烯	500
聚乙烯	40
