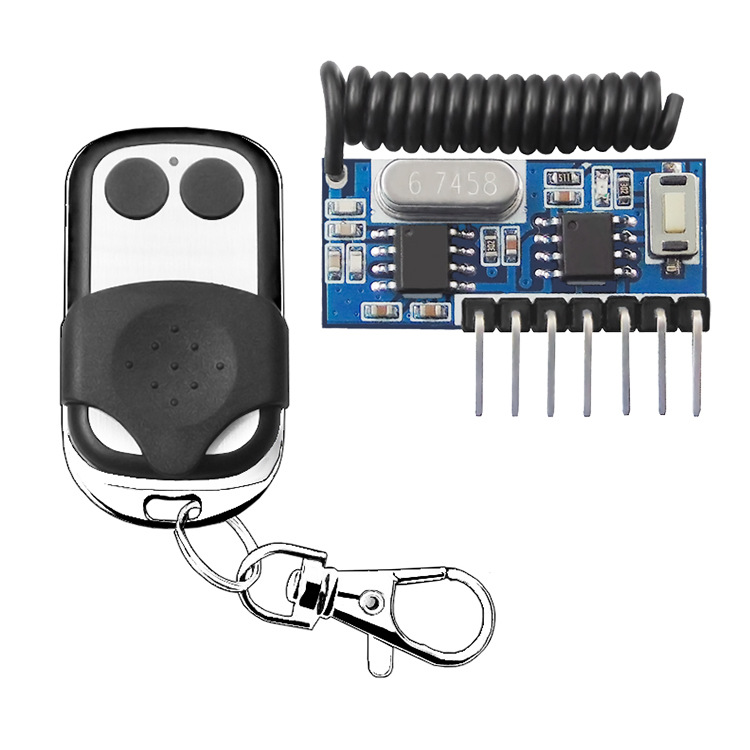

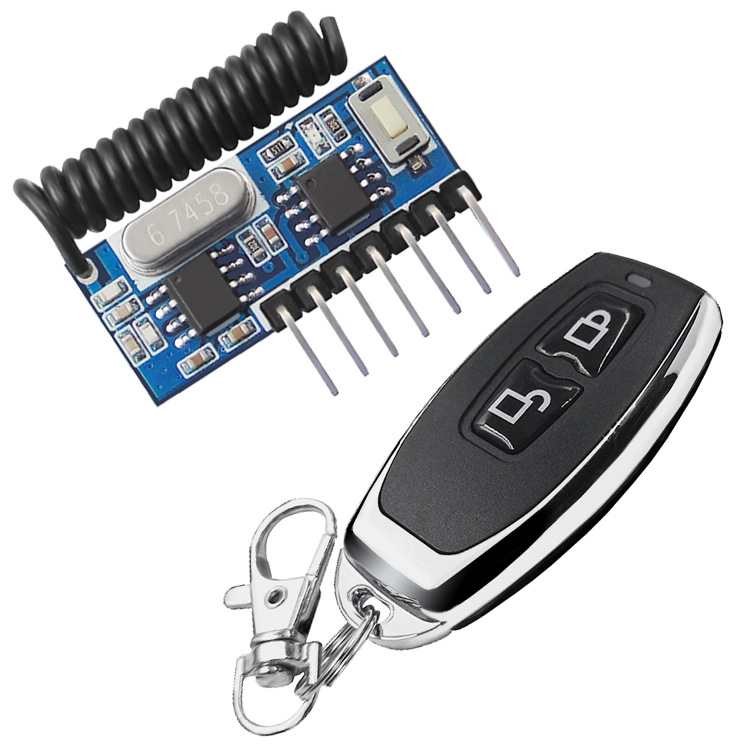

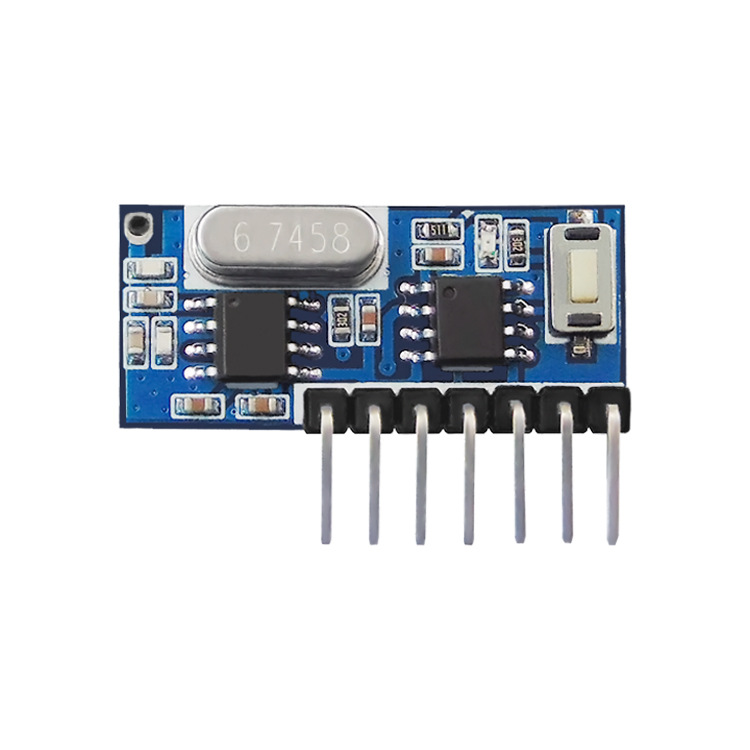

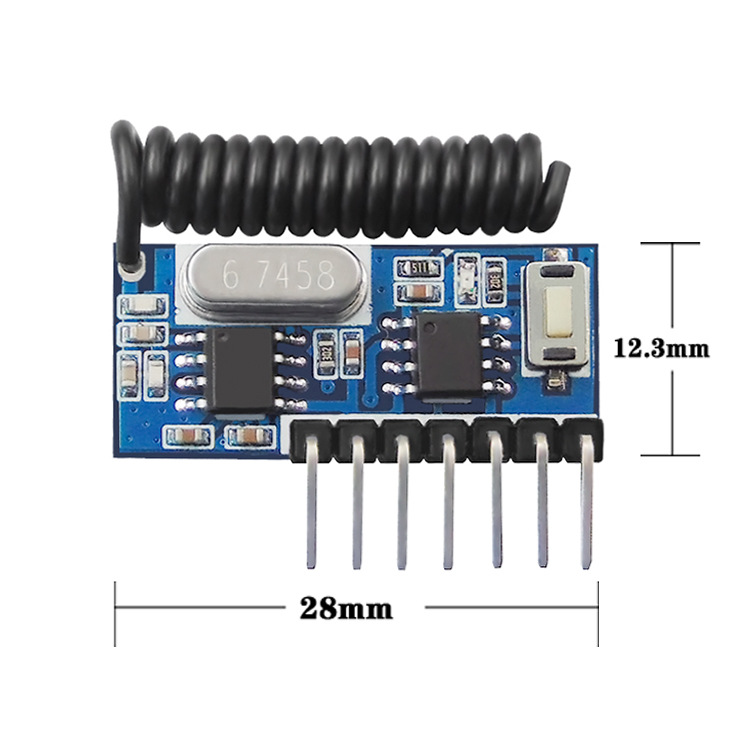

Модуль беспроводного декодирования RX480E Super гетеродин, 4-канальный выход высокого уровня, 443 обучение, модуль 1527

      RX480E是一款高集成度超低功耗的单片机ASK/OOK 射频解码接收模块。高频信号接收功能全部集成于单片机内以达到用最少的外围器件和最低的成本获得可靠的接收效果。

      工作电压2.0V~5.5V 和非常高的灵敏度-108dBm，以及超低的工作电流3mA，使之非常适合各种低功 耗要求的设备等

      遥控开关，接收模块，智能家居产品，遥控门锁。遥控车库门，遥控伸缩门遥控卷门，平移门，遥控开门器，电动门，卷帘门，关门控制系统。摩托车电子产品改装，汽车防盗产品，家庭安防产品，遥控窗户，遥控插座，遥控LED，遥控音响，遥控窗帘，报警主机，报警器，遥控摩托车电子产品，遥控电动车，无线类遥控电子产品等





工作电压：DC3V-5V



工作电流：3mA



灵敏度：-110DBM



速率：MAX 12 KB/S



工作模式：点动、自锁、互锁，等7种模式可以选择



模块输出：4路CMOS电平信号，可对应遥控器“ABCD”4个按键

接收模块可储存遥控器：16个
支持编码芯片型号：EV1527、PT2262、其他定制。

1，接收模块拥有 点动，自锁，互锁，等7种模式可以选择设置。

2，接收模块采用按键选择模式。无需通过焊接，跳线等手工方式进行模式的选择，节约

时间人工成本。

3，该接收模块带解码芯片可支持EV1527，PT2262等编码芯片。

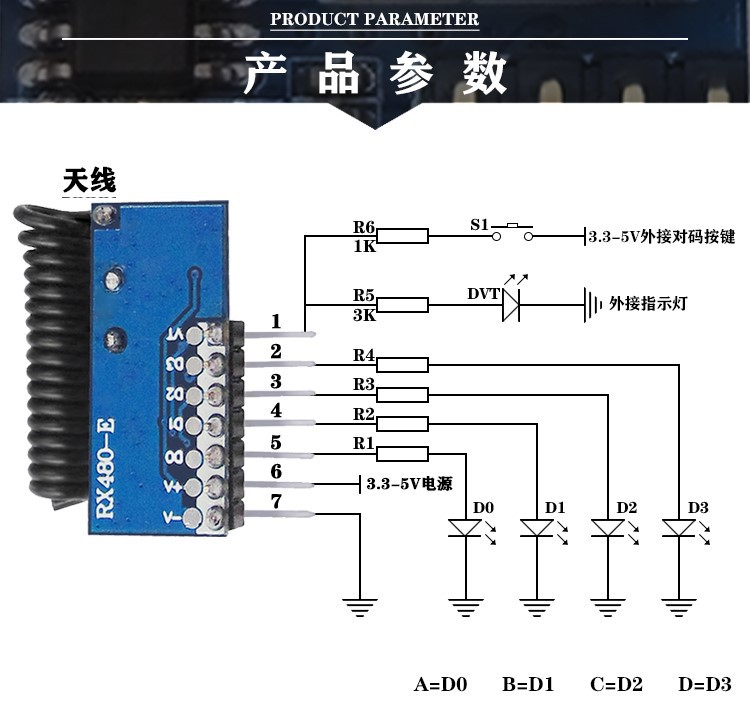

4、按下遥控器按键时，D0、D1、D2、D3输出的是高电平，没有按下时是低电平。

5，遥控器可采用学习型EV1527/固定码2260编码方式，每个遥控器都有独立地址码，

可防止串码，互相干扰。





清码：

  按8下学习对码按钮，LED熄灭。LED闪烁8次，清除OK。（同一个遥控器如需更换工作模式，请先清码再学习）；

 根据提示次数，选择模式进行对码学习。

 （如果进入学习对码模式后，没有遥控信号，10秒后，自动退出学习对码模式。）

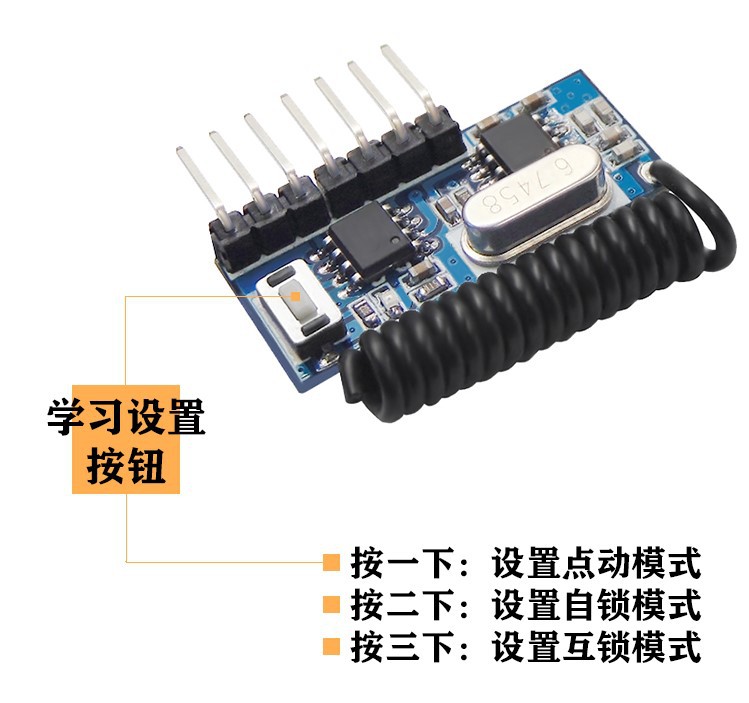

1.点动模式：按1下解码模块的学习按键，解码模块的LED灯点亮。按下遥控器的任意按键，解码模块接收到信号后，解码模块 LED灯，闪烁三次，后熄灭，设置成功。



2.自锁模式：按2下解码模块的学习按键，解码模块的LED灯点亮。按下遥控器的任意按键，解码模块接收到信号后，解码模块LED灯  闪烁三次，后熄灭，设置成功。



3.互锁模式：按3次解码模块的学习按键，解码模块的LED灯点亮。按下遥控器的任意按键，解码模块接收到信号后，解码模块LED灯闪烁三次，后熄灭，设置成功。



4.两路点动+两路自锁模式：按4次解码模块学习按键。解码模块的LED灯点亮。按下遥控器的任意按键，解码模块接收到信号后，解码模块LED灯  闪烁三次，后熄灭，设置成功。



5.  两路自锁+两路互锁模式：按5次解码模块学习按键。解码模块的LED灯点亮。按下遥控器的任意按键，解码模块接收到信号后，解码模块LED灯  闪烁三次，后熄灭，设置成功。



6. 两路点动+两路互锁模式：按6次解码模块学习按键。解码模块的LED灯点亮。按下遥控器的任意按键，解码模块接收到信号后，解码模块LED灯  闪烁三次，后熄灭，设置成功。



7. 两路互锁+两路���锁模式：按7次解码模块学习按键。解码模块的LED灯点亮。按下遥控器的任意按键，解码模块接收到信号后，解码模块LED灯  闪烁三次，后熄灭，设置成功。





注意事项



1，此模块为无线通信电子模块，请注意防潮防摔防静电。
2，应用时注意接收模块供电浪涌，切忌上电电压高于5V情况。
3，模块出货时默认装好插针，如果长时间不用，请注意防潮，以免引脚受潮氧化，影响插针接触效果和焊接效果。

4，初次使用时，务必要进行一次清码，清空出厂测试储存遥控码。对码成功之后有效遥控码LED指示灯会伴随点亮。

5、使用安装时尽量避开干扰源与形成类似屏蔽罩坏境。直接会影响接收灵敏度。

6、切勿不正常使用。不正常使用会降低产品性能与寿命，严重时直接会损坏产品也会给您的安全带来隐患。
