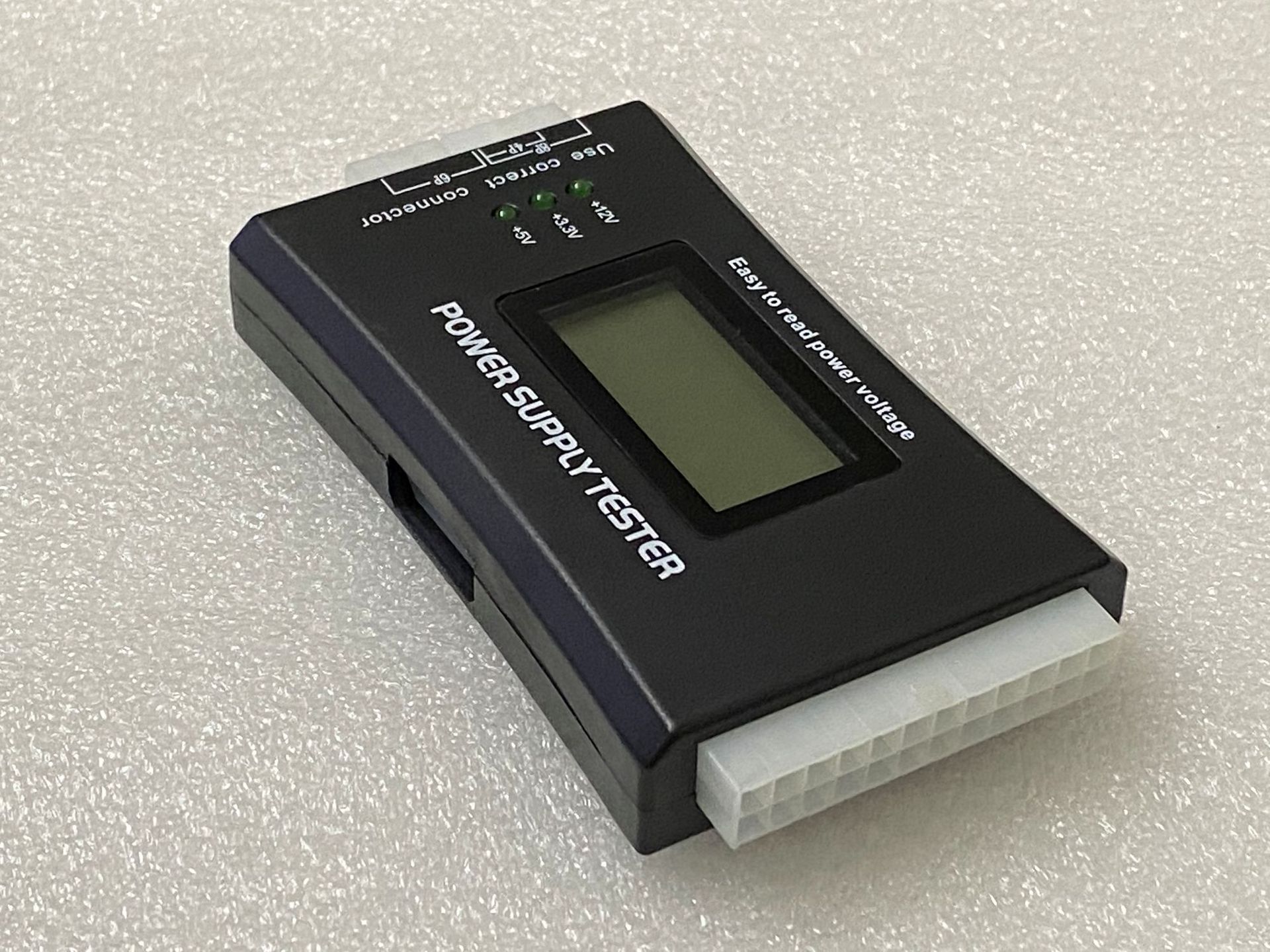

机箱电源测试器 液晶电源测试仪 ATX电源测试仪 测试仪塑料

产品介绍：

现在的电源输出组数越来越多，只要其中一路产生问题，电脑系统的硬件可能会工作不正常甚至烧坏有关配件。衡量电源输出电压输出是否稳定，通常玩家都会使用万用表，但对于一般用���来说还是麻烦了点。此电源测试器只需要接上电源的ATX接头就可以简单直观的知道电源各路的输出是否正常。电源测试器是一款强大电源测试设备，可以检测ATX，BTX，ITX，TFX电脑电源，并能够液晶显示各组电压和PG值，快速检测电脑电源方便仪器。

本产品有塑料外壳产品。使用方法及功能功能是一样哦！

规格:

电压输入: 20/40PIN (ATX电源)

电压检测: +12V  -12V  +5V  +3.3V  5VSB  12VPG

连接端口: Floppy HDD  COROM  SATA  4pin(P4)  8pin(Dual-CPU)  6pin(PCI-E)

重量：      塑料外壳105克

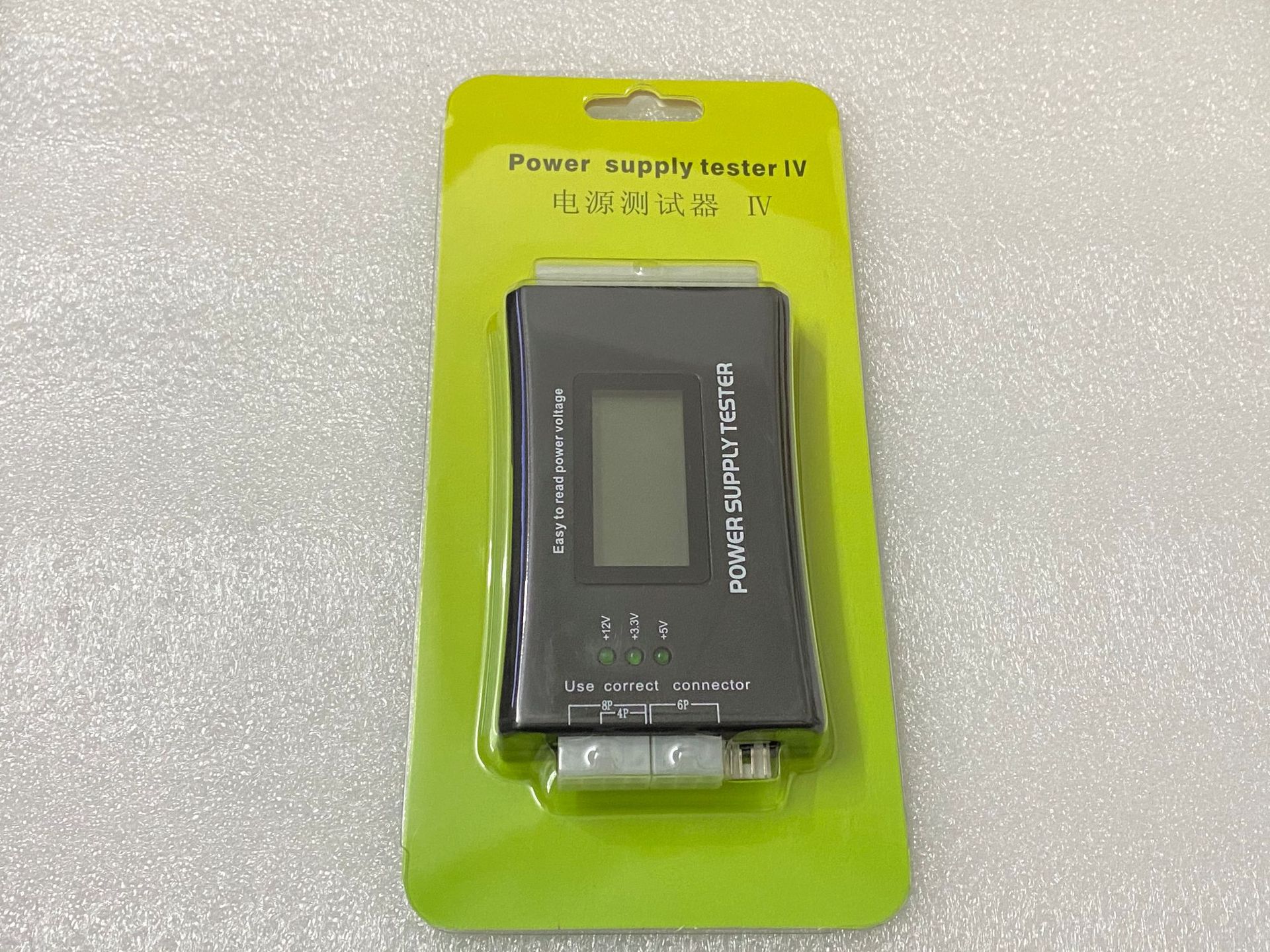

包装：中性吸塑包装

操作方法：（提示：由于包装卡纸上的操作方法介绍比较简单，详情请于本网页为准。）

 1：将空载的电源20Pin或24Pin插头插入电源测试器相应位置。打开电源，同时"滴滴"响两声开机声,若各组数值均未闪烁和报警,则表示此电源输出电源正常。相应的电压或PG值显示为闪烁报警状态,则表示此电源为故障电源！测试相关数值可以参照下面图表。

 (提示：如果您只插上20Pin或24Pin接口测试器屏幕（+12V2处）报警及显示LL的话，此处显示LL是测试4P或者6P/8P用的，如果未插可以不用管它。或者插上其中一组即可。请认准4P一定要插在4P位置！不要插错哦！)

2：其它大4P(HDD接口)，小4P（软驱接口），4P/8P（CPU接口），6P（显卡接口），SATA接口，这些接口需要测试时才插上。不测试时可以不插。

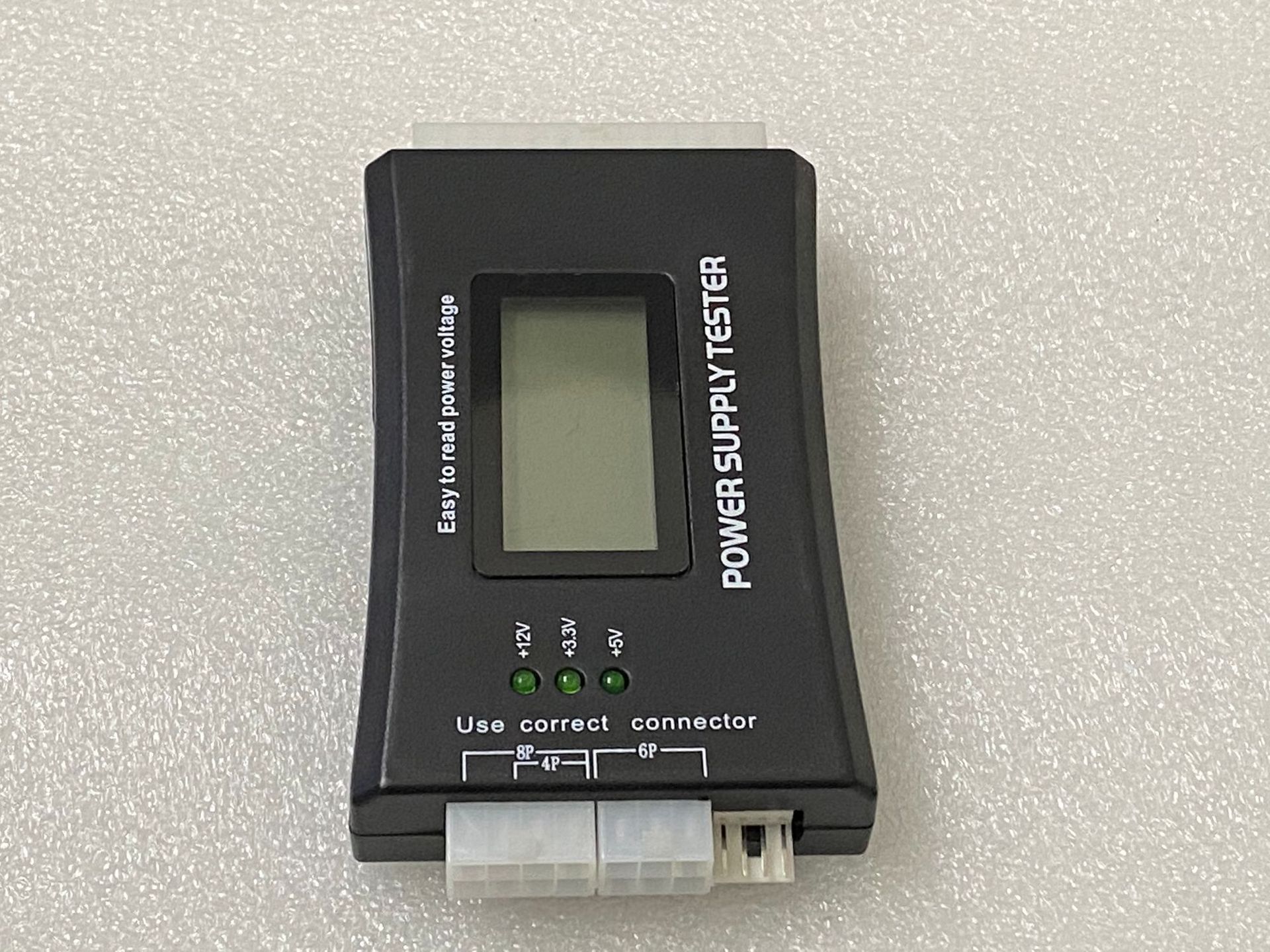

插上大4P(HDD接口)，小4P（软驱接口）测试器左边+12V和+5V显示灯亮（如灯不亮，说明此组线路故障。）

插上4P/8P（CPU接口），6P（显卡接口）测试器屏幕（+12V2处）显示测试电压（如有故障会闪烁报警）。

插上SATA接口测试器左边+12V和+5V和+3.3V显示灯亮。（如灯不亮，说明此组线路故障。个别厂家的电源SATA接口是没有+3.3V电压输出的。）
