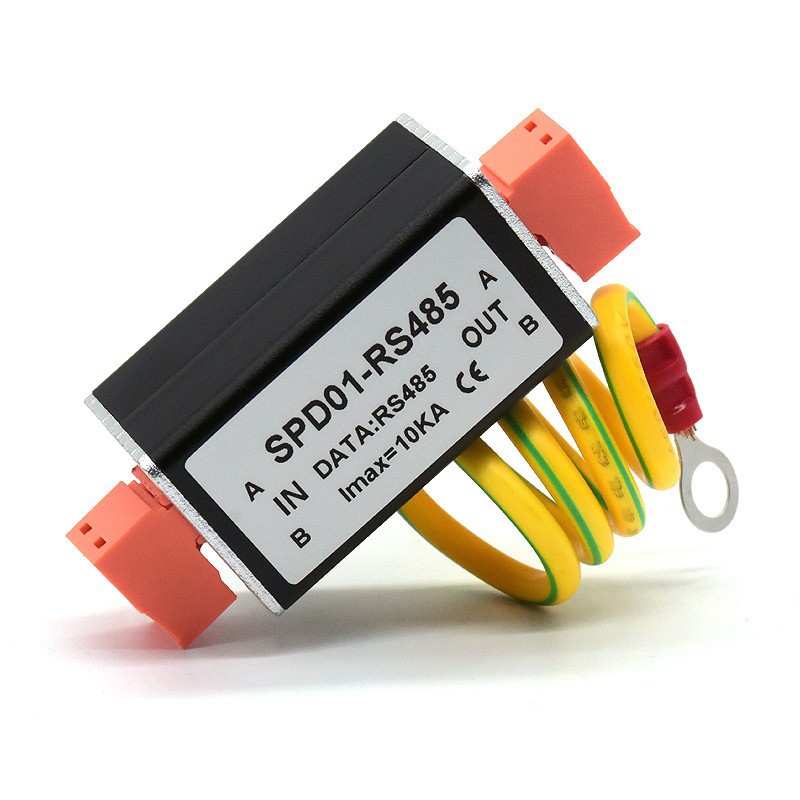

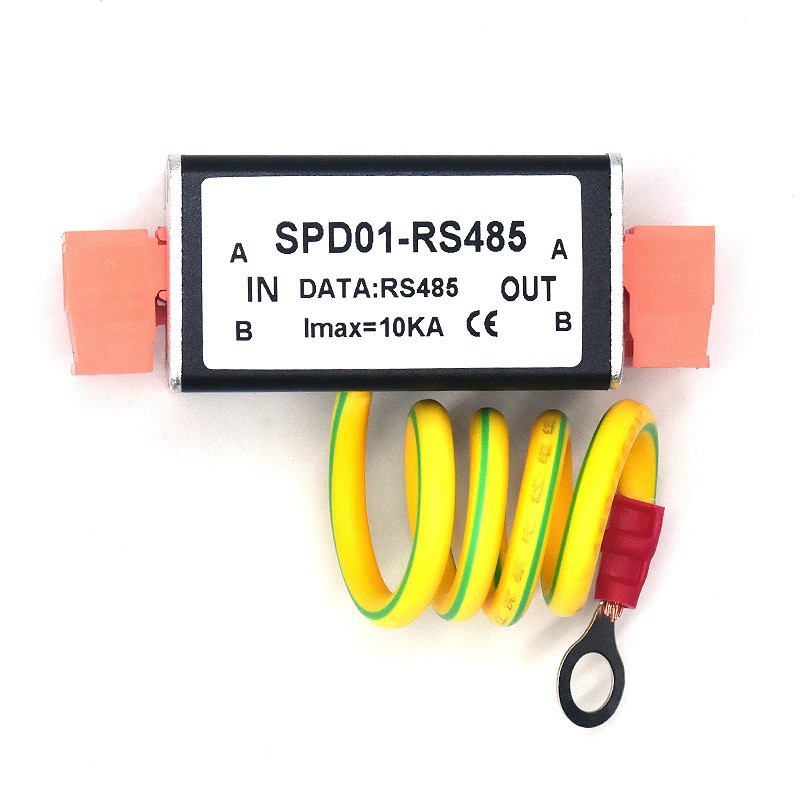

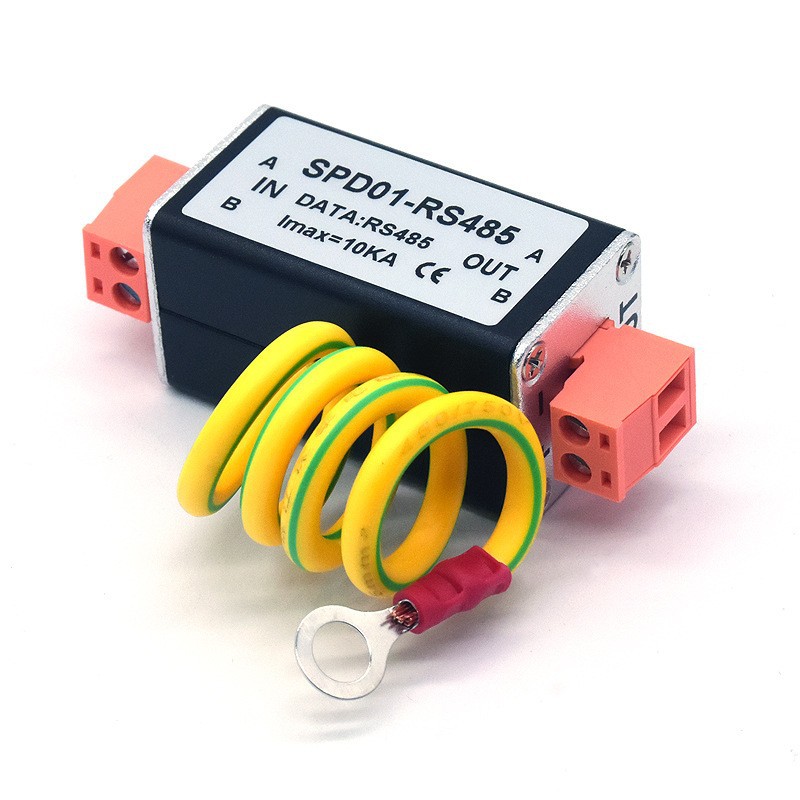

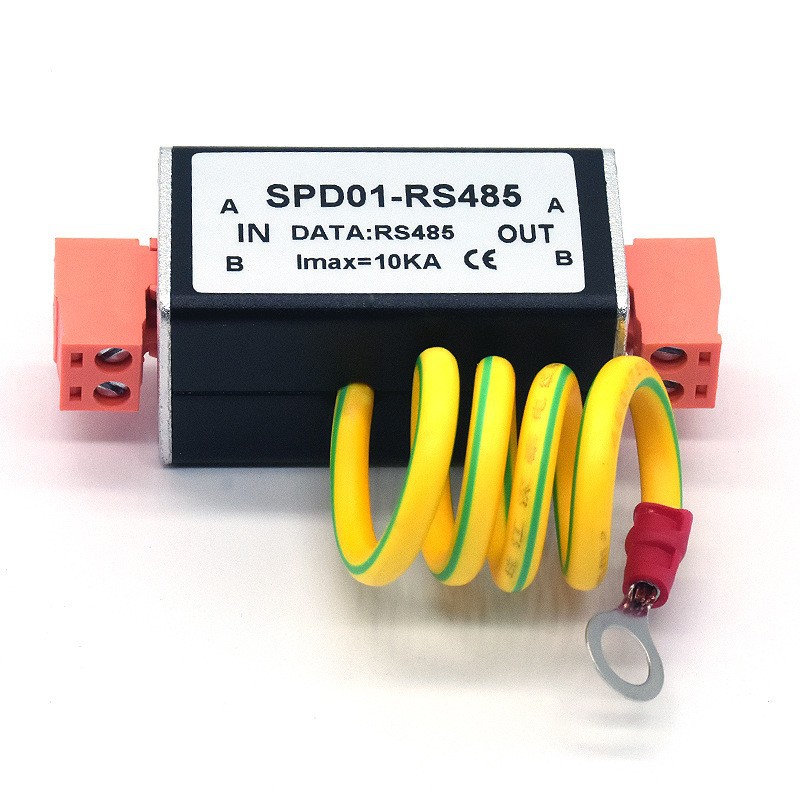

Control signal lightning protection device twisted pair signal lightning protection device 485 signal lightning protection device

Устройство молниезащиты для контрольного сигнала, устройство для защиты сигнала 485

Цена

¥12.50 - ¥16.00 / ≈ 148 ₽ – 189 ₽

MOQ: 2 pcs

2шт - ¥16.00 |100шт - ¥14.00 |1000шт - ¥12.50

Продавец

深圳市龙华新区新天祺电子安防设备中心

Рейтинг

0

Продано

1

Всего

В наличии

297615

SKU суммарно

Offer ID: 626267958

Открыть на 1688 →

Оформить заказ

Характеристики:

Изображение	Характеристики	Цена (CNY / RUB)	В наличии	SKU ID
📦	RS485	2шт: ¥16.00, 100шт: ¥14.00, 1000шт: ¥12.50	99865	5683854560100
📦	DC12V	2шт: ¥16.00, 100шт: ¥14.00, 1000шт: ¥12.50	97750	5683854560098
📦	AC24V	2шт: ¥16.00, 100шт: ¥14.00, 1000шт: ¥12.50	100000	5683854560099

Статистика продавца

4.5

Сервис

Источник: API 1688

4.0

Логистика

Источник: API 1688

5.0

Споры

Источник: API 1688

5.0

Оформление

Источник: API 1688

3.0

Консультация

Источник: API 1688

44%

Повторные покупки

Источник: API 1688

4.4

Постпродажное

Источник: API 1688

50%

Ответ ≤48ч (30д)

Источник: API 1688

0%

Возврат по качеству (30д)

Источник: API 1688

Свойства товара

Импортируется ли? No

Обработка и настройка Yes

Бренд TQ

Модель TQ-CRD-/2A

Номинальный ток разряда 5ka

Время отклика 1n

Максимальное рабочее напряжение 15.3v

Максимальный ток разряда 10ka

Диапазон температур -25—+65℃

Описание товара

产地:深圳

控制信号防雷器：用于敏感的控制信号的传输保护，广泛用于计算机通信系统、监控控制系统、门禁对讲系统、自动控制系统、安防系统的数据传输等各种控制信号线路的防雷防浪涌保护。典型用于计算机RS485、RS422RS232等通信串口。使其免受雷电感应电压、电网电压波动干扰、静电放电和冲击浪涌电压所造成的重大损坏。

主要特点是：
通信信号电涌保护器是依据IEC电涌保护器的标准设计。
产品的接口形式为标准的螺丝固定卡接式接口，可保护1-2组线路。
多种额定电压选择，产品安装维护极为便捷。
采用三级串联式，标称放电电流可达5kA，反应时间皮秒级，可以充分保护采用最新半导体器件的设备。

应用范围：

安防系统：遥测线路、遥控线路、通讯线路
工业控制系统：遥测线路、遥控线路、通讯线路
消防系统：遥测线路、遥控线路、通讯线路
其它控制系统：遥测线路、遥控线路、通讯线路

产品介绍：

本产品分为A、B型两种，A型选用金属外壳、密封性好，具有防尘防腐蚀功能，接口采用2Pin压线端子，B型采用塑料阻燃外壳，DIN35mm电气导轨，适合机柜里面安装，该系列产品采用串联方式连接，安装于被保护设备和外线之间，抑制线路上的高压脉冲，保护后端设备免受雷电、工业浪涌的损害。

命名规则：

技术参数：

产品型号		Type	CRD-05/... CLD-05/...	CRD-12/... CLD-12/...	CRD-24/... CLD-24/...	CRD-48/... CLD-48/...	CRD-60/... CLD-60/...
额定工作电压		U_n	5V	12V	24V	48V	60V
最大可持续工作电压		U_c	5.8V	15.3V	28.2V	58V	70V
额定负载电流	CRD系列	l_L	0.2A	0.2A	0.2A	0.2A	0.2A
额定负载电流	CLD系列	l_L	1A	1A	1A	1A	1A
标称放电电流(8/20μs)		I_n	5KA	5KA	5KA	5KA	5KA
最大放电电流(8/20μs)		I_max	10KA	10KA	10KA	10KA	10KA
电压保护水平@In		U_P	≤13V	≤29V	≤50V	≤86V	≤100V
响应时间		t_A	≤1ns
插入损耗		IL	≤0.1dB @ 10KHz
适用速率(3dB)			CLD：10kHz 、CRD：10MkHz(最高可达100M,需订做)
接口安装形式		f_g	4PIN压线端子（A型）、RJ11接口（订做）
保护线数			2线或者4线
外壳材料			A系列为铝合金
串接电阻/电感		R/L	CLD系列为100uH电感，CRD系列为10Ω浪涌保护器

外形尺寸图：

注意事项：

1.防雷器压线端子的第1、2脚接控制信号；

2.该产品使用串联方式连接，安装时将防雷器按相应接口接入外线（IN）和被保护设备（OUT）之间，防雷器需良好接地，接地电阻应符合国家相关标准；

3.防雷器中的元件均经严格检验，平时无需特别维护，进行故障检测时将其取下，测量输入、输出之间的阻值应≤12Ω，芯线对地之间的阻值≥10ΜΩ。若测得数据不符合上述要求，说明产品有故障，应及时更换；

4.防雷器与防雷地线之间的连接应尽量短、粗、直。

工作环境温度-25—+65℃；湿度≤95%（25-30℃）
失效模式通讯线路对地短路或断开
