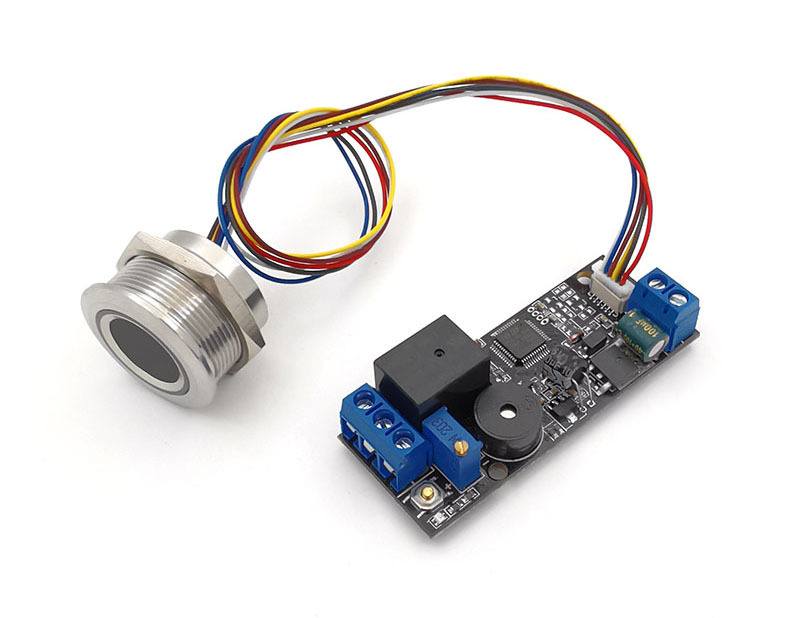

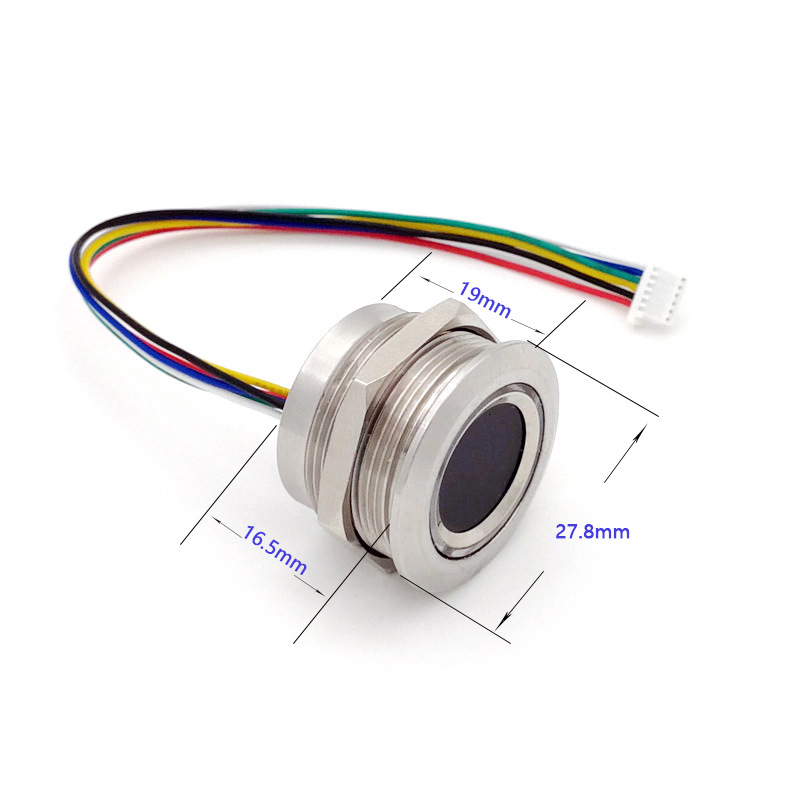

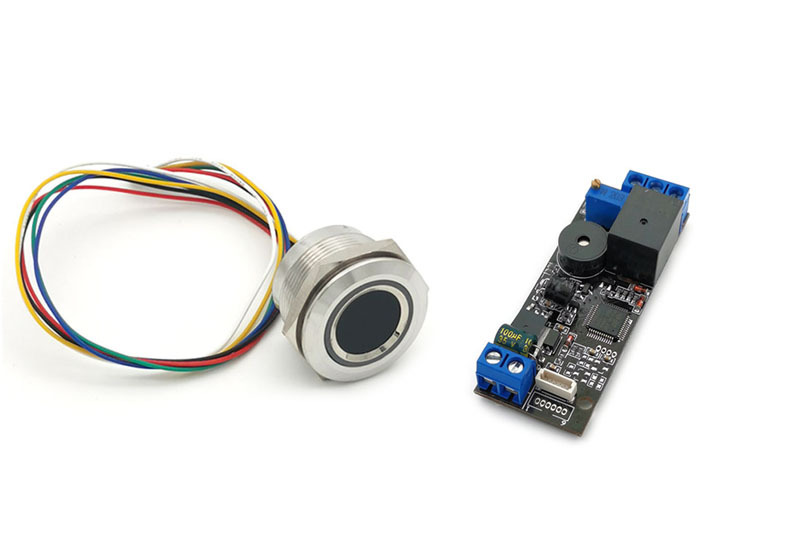

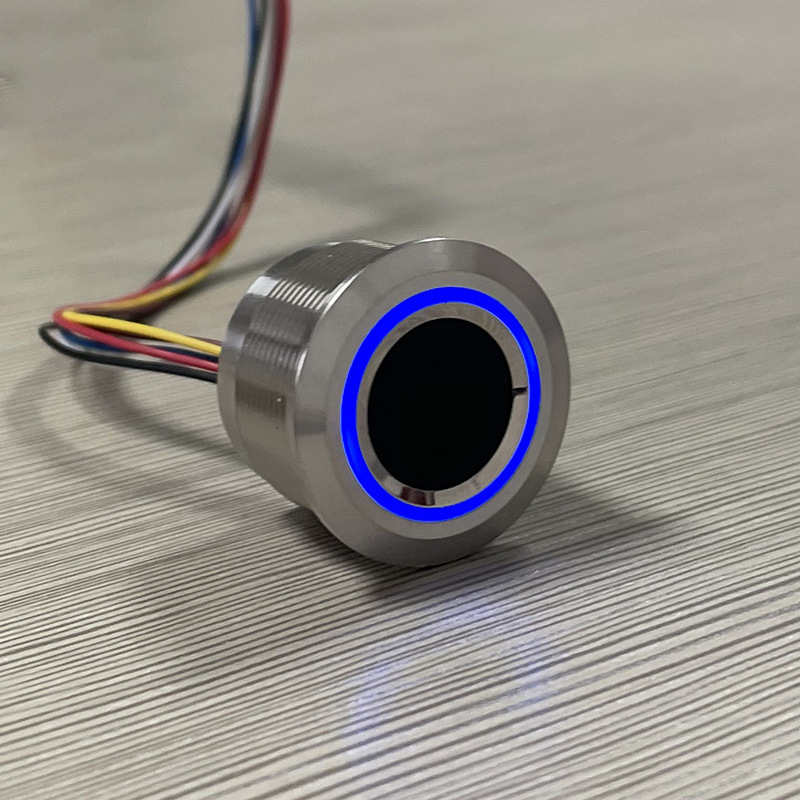

K202+R503 指纹控制板采用进口ST芯片，性能稳定。超低功耗设计，可以应用更多行业领域。不锈钢螺纹指纹头，容易安装。应用更加便捷。



产品特点：

1）进口ST芯片，性能稳定

2）电压DC7.5-12V ；

3）点动模式：继电器闭合时间最长可设置30秒；

4）继电器触点输出，开关信号；

5）指纹容量120枚；

6）设置内容永久保存，不受断电影响 ；

电源:DC12V （恒压）



输出：继电器，额定电流10A



待机电流: 15uA



指纹容量：120枚



产品规格: 64.4*25.4mm



1. 短按设置键，蓝灯快闪，进入指纹登记状态，手指放在采集区，听到音乐声表示指纹登记成功；可连续登记新指纹，如不登记几秒钟后自动退出登记状态。按设置键登记的是管理员指纹。

2. 登记用户指纹：长按管理员指纹通过后不要松开手指，直到蓝灯闪烁且有音乐声，放入用户手指进行采集，听到音乐声后表示登记成功。

3. 删除用户指纹：长按管理员指纹通过后不要松开手指直到红烁，所有指纹用户删除成功。

4. 恢复出厂设置：长按设置键听到长音和音乐声，删除所有指纹，初始化成功。

5. 设置继电器时间：转动K2旋钮，顺时针减短，逆时针延长。最长可设置30秒。继电器是触点输出，开关信号，无电压输出



备注：1.待机状态下所有指示灯熄灭，工作状态下才亮灯；

    2.出厂状态下任意指纹都可以使用，登记指纹后该功能失效。
