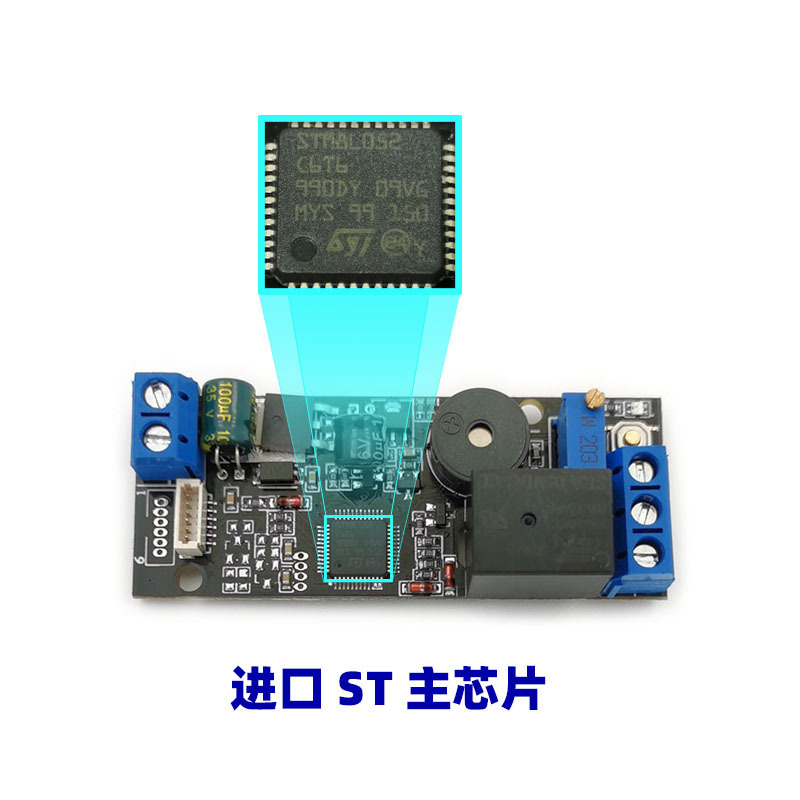

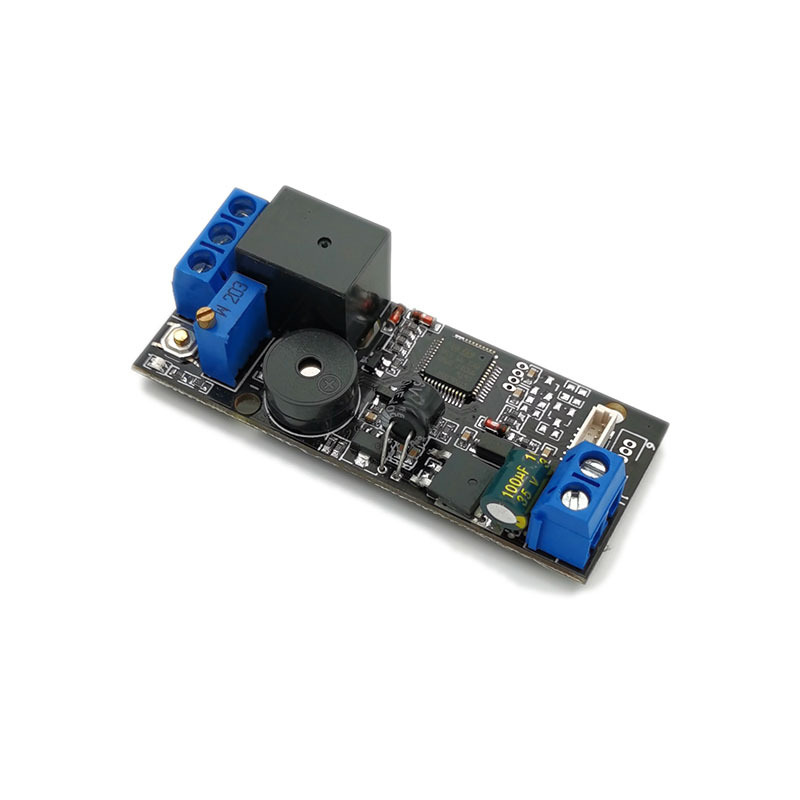

Контрольная плата отпечатков пальцев Kl202, низкое потребление энергии, 12В, релейный выход, регулируемое время закрытия



K202指纹控制板，指纹模块是手指感应启动的，要求电源纹波输出要小，DC12V1A



继电器触点输出，开关信号，无电压。



可以配套R502,R503等指纹模块。

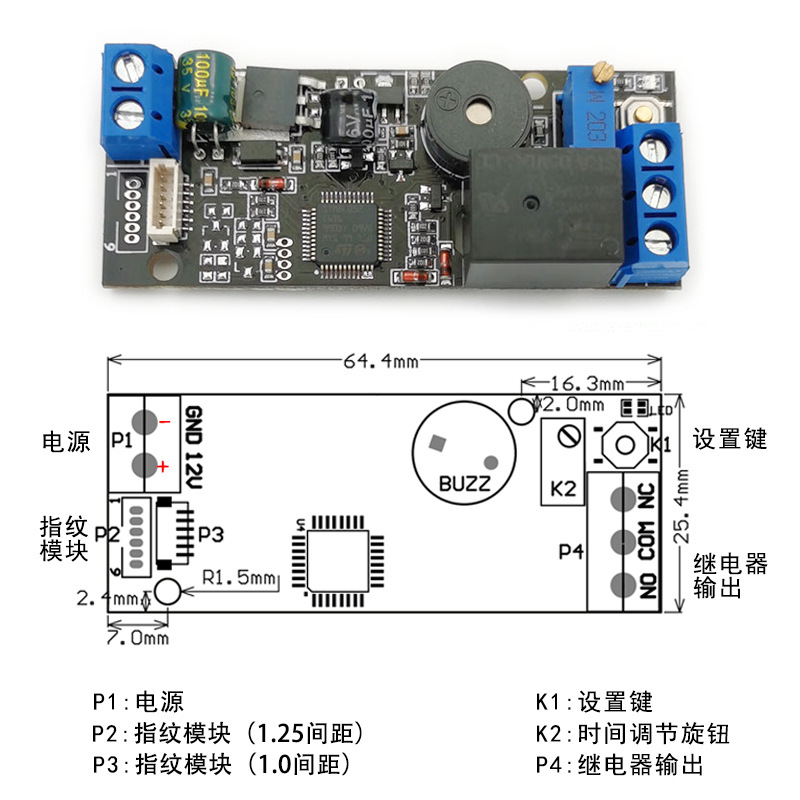

电路板示意图：









技术参数：

电源:12V （衡压电源）

输出：继电器，核定电流10A

待机电流: 15uA

指纹容量：120枚

产品规格: 64.4*25.4mm







使用说明：

1. 登记管理指纹：短按设置键，蓝灯快闪，进入指纹登记状态，手指放在采集区按压手指，听到“滴”声抬起手指然后再按压，反复重复此动作，直到有音乐声表示指纹登记成功；可连续登记新指纹，如不登记几秒钟后自动退出登记状态。（设置键登记的指纹都为管理指纹）
2. 登记用户指纹：按管理员指纹通过后不要松开手指，蓝灯快闪且有音乐声时，放入用户手指登记指纹，听到音乐声表示指纹登记成功；可连续登记新指纹，如不登记几秒钟后自动退出登记状态。
3. 删除用户指纹：长按管理员指纹约12秒，听到“滴、滴、滴”和音乐声，删除所有用户指纹。
4. 恢复出厂设置：长按设置键听到“滴~”长音和音乐声，删除所有指纹，初始化成功。
5. 设置继电器闭合时间：旋转K2（顺时针减短，逆时针延长），从0.5到30秒，继电器是触点输出，开关信号，无电压输出。
6. 使用：按手指，指纹通过后继电器闭合，闭合时间由K2旋钮决定。



备注：1.待机状态下所有指示灯熄灭，工作状态下才亮灯；

2.出厂状态下任意指纹都可以使用，登记指纹后该功能失效







接指纹模块图例：
