Новый многофункциональный инструмент для тестирования сети 2024, тестер телефонной линии RJ45 RJ11, измеритель проводов

产品介绍

一、功能：

1.对双绞线1，2，3，4，5，6，7，8，G线对逐根（对）测试，并可区分判定哪一根（对）错线，短路和开路。
2.开关ON为正常测试速度,“S”为慢速测试速度,M为手动档。

二、双绞线测试：打开电源，将网线插头分别插入主测试器和远程测试器，主机指示灯从1至G逐个顺序闪亮，下图例：

主测试器： 1-2-3-4-5-6-7-8-G
远程测试器： 1-2-3-4-5-6-7-8-G（RJ45）
1-2-3-4-5-6------（RJ12）
1-2-3-4----------（RJ11）
若接线不正常，按下述情况显示：
1.当有一根网线如3号线断路，则主测试仪和远程测试端3号灯饰都不亮。
2.当有几条线不通，则几条线都

不亮，当网线少于2根线连通时，灯都不亮。
3.当两头网线乱序，例2，4线乱序，则显示如下：

主测试器不变： 1-2-3-4-5-6-7-8-G
远程测试端为： 1-4-3-2-5-6-7-8-G

4.当网线有2根短路时，则主测试器显示不亮，而远程测试端显示短路的两根线灯都微亮，若有3根以上（含3根）
短路时则所有短路的几条线号的灯都不亮。
三、若测配线架和墙座模块，则需二根匹配跳线（如110P4-RJ45）引到测试仪上。
四、同轴电缆测试：如果电缆是好的，则二端BNC灯同时闪绿灯。

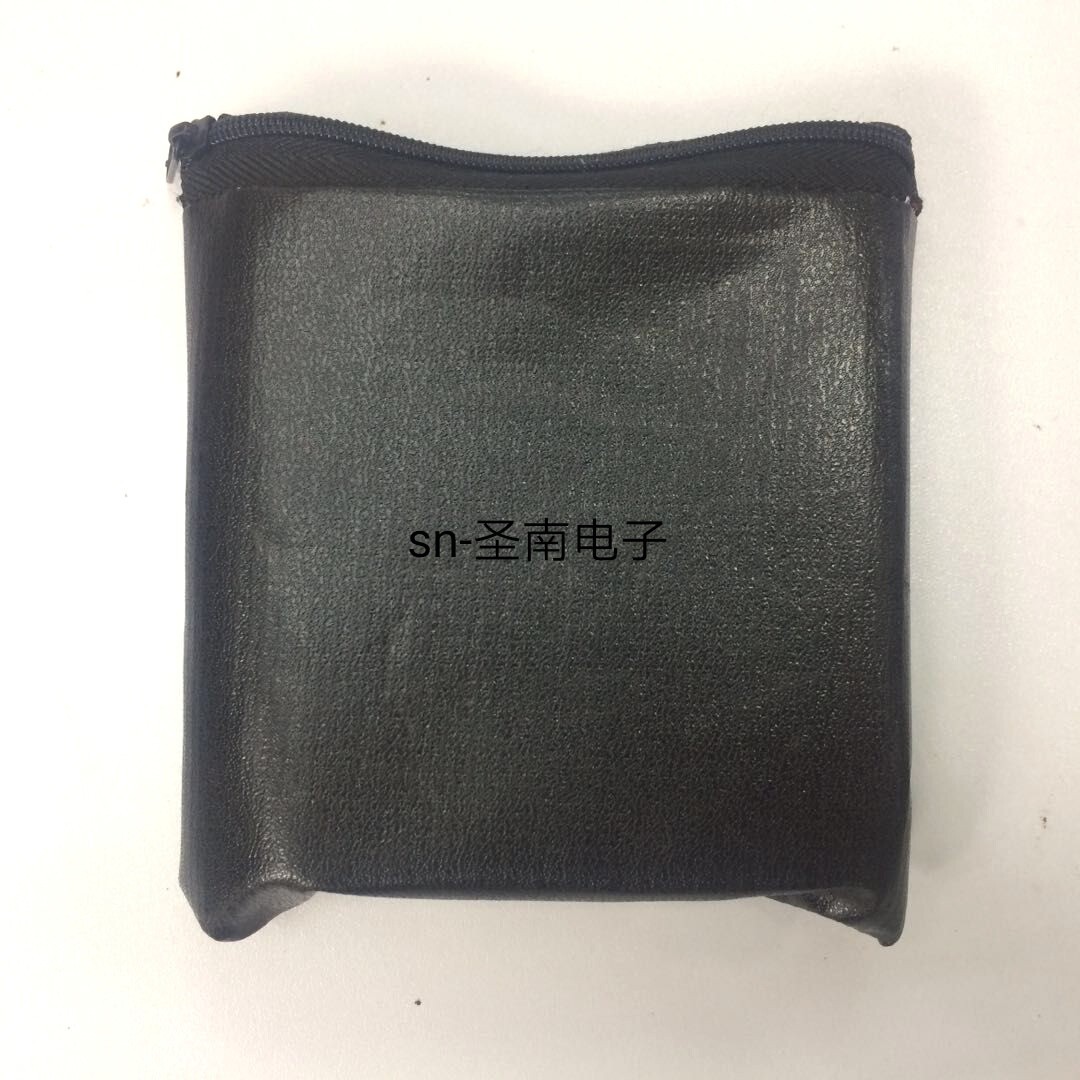

包装：NS－468(绿色)型测线器一个、皮包袋一个、说明书一份。

常规接法（两头568B）: 橙白1 橙2 绿白3 蓝4 蓝白5 绿6 棕白7 棕8  (橙绿蓝棕，白线在左，绿蓝换)

交叉接法（一头568A）: 绿白3 绿6 橙白1 蓝4 蓝白5 橙2 棕白7 棕8  (绿橙蓝棕，白线在左，橙蓝换)

使用方法：

    将网线两端的水晶头分别插入主测试仪和远程测试端的RJ45端口，将开关拨到“ON”（S为慢速档），这时主测试仪和远程测试端的指示头就应该逐个闪亮。

⑴ 直通连线的测试：测试直通连线时，主测试仪的指示灯应该从1到8逐个顺序闪亮，而远程测试端的指示灯也应该从1到8逐个顺序闪亮。如果是这种现象，说明直通线的连通性没问题，否则就得重做。
⑵ 交错线连线的测试：测试交错连线时，主测试仪的指示灯也应该从1到8逐个顺序闪亮，而远程测试端的指示灯应该是按着3、6、1、4、5、2、7、8的顺序逐个闪亮。如果是这样，说明交错连线连通性没问题，否则就得重做。

⑶ 若网线两端的线序不正确时，主测试仪的指示灯仍然从1到8逐个闪亮，只是远程测试端的指示灯将按着与主测试端连通的线号的顺序逐个闪亮。也就是说，远程测试端不能按着（1）和（2）的顺序闪亮。

2.导线断路测试的现象

⑴ 当有1到6根导线断路时，则主测试仪和远程测试端的对应线号的指示灯都不亮，其它的灯仍然可以逐个闪亮。
⑵ 当有7根或8根导线断路时，则主测试仪和远程测试端的指示灯全都不亮。

3.导线短路测试的现象

⑴ 当有两根导线短路时，主测试仪的指示灯仍然按着从1到8的顺序逐个闪亮，而远程测试端两根短路线所对应的指示灯将被同时点亮，其它的指示灯仍按正常的顺序逐个闪亮。
⑵ 当有三根或三根以上的导线短路时，主测试仪的指示灯仍然从1到8逐个顺序闪亮，而远程测试端的所有短路线对应的指示灯都不亮

鸣谢:只要能给大家带来便利,付出再多都值得!
