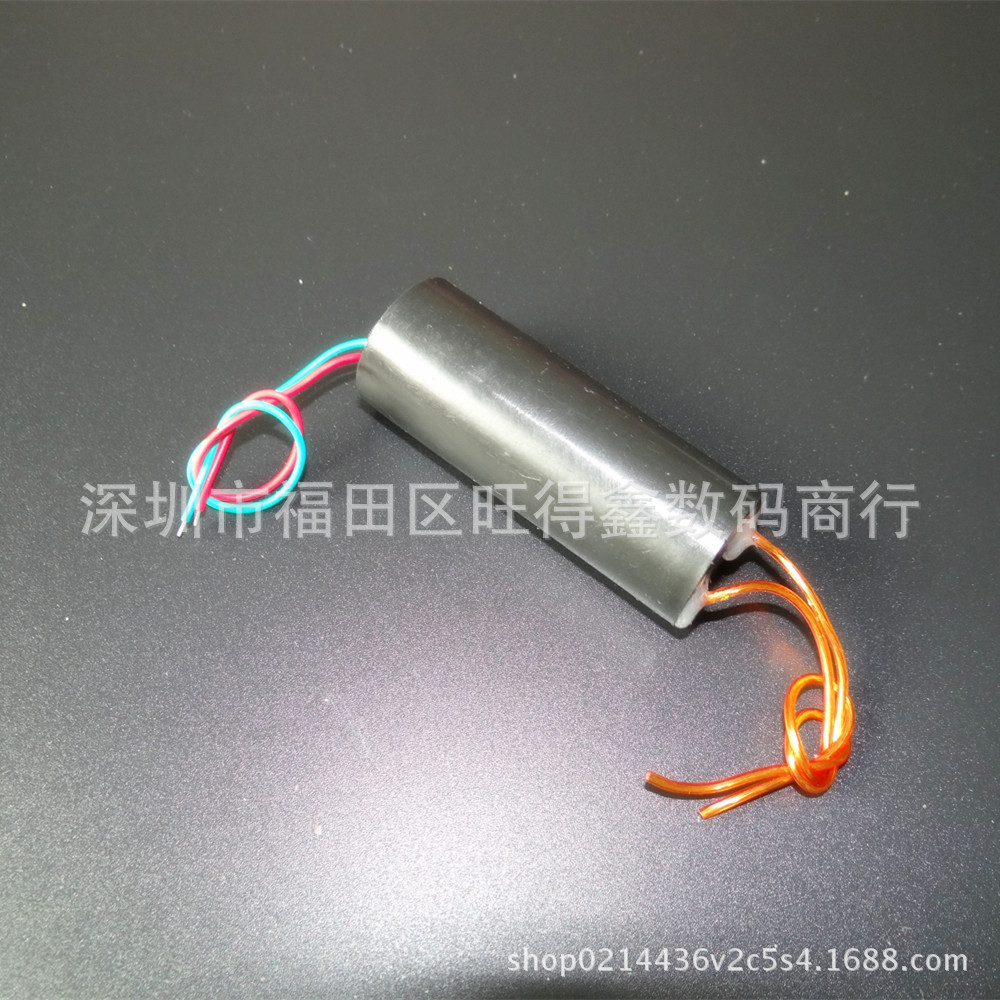

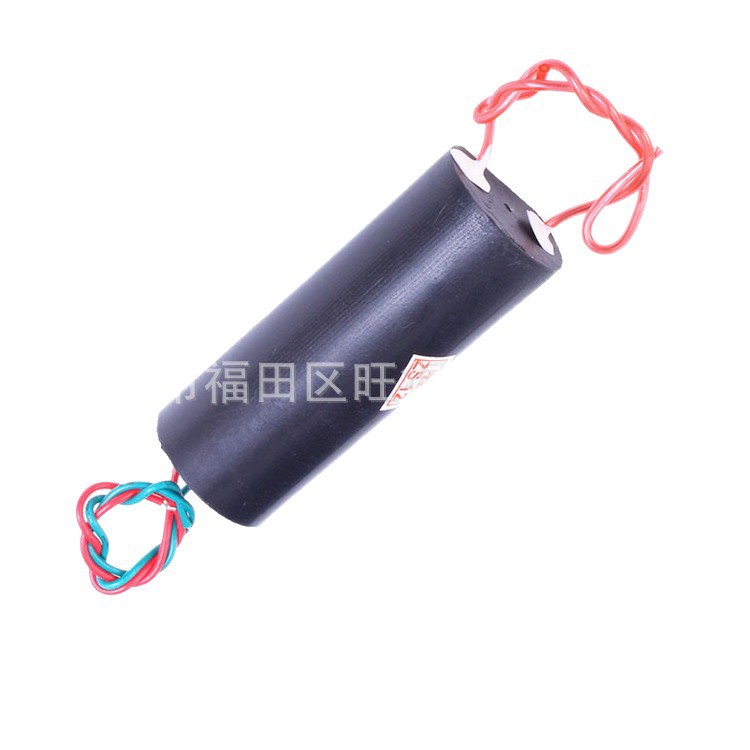

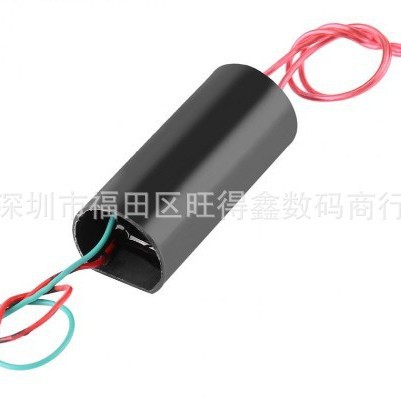

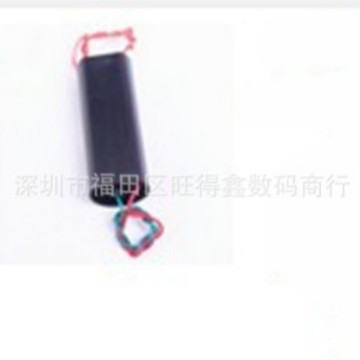

Модуль высоковольтного импульса DC 3.7-6V, генератор высокого напряжения, электрический шоковый арк 400кВ

模块型号：HX-103

实物体积：长56*直径24*切面直径21mm（使用精准游标卡尺测量）



输入参数：3.7-6V 4A

输入线长：10厘米左右



输出参数：400KV 0.5A

输出线长：8厘米左右



高压两极放电距离：0.5厘米-1.5厘米



关于输入电源：单节3.7V锂电池或两节串联，如18650电池，或镍镉/镍氢电池组、4V或6V铅酸蓄电池等（6V电池可达到最佳效果）



产品使用方法：模块分输入端和输出端，红绿（白）线是输入端，红正绿（白）负，两根粗的颜色一样的高压线是输入端，固定好输出端合适的电弧距离，输入端接电池就可以产生高压或高温电弧。



 模块使用注意事项：

1、高压模块应避免高压空载时通电使用，通电前必须调整好高压线端合适距离，高压线拉弧距离与使用的电池电压及容量成正比。



测试电弧距离时要由短向长实验，通电时严禁超出最长拉弧距离，由于高压能量无法���放，极易损坏模块。



3、模块的功率大，内部不宜散热，所以不可长时间工作。



4、判断电池容量是否能驱动输出最大功率的办法是测量拉弧时的电池电压。如果在6V左右就可以输出最大功率。



5、小容量的锂电两节串联为7.2V，在拉弧状态测量电压已经跌到4V左右了，容量越小电压拉的越低。所以建议用2000MA以上的锂电，有条件最好配4000MA以上的电池。
