Шок цена оригинал Япония Mitsubishi TR 30s 3L,A1 углеродное волокно проволока Mitsubishi PYROFIL 3K углеродное волокно

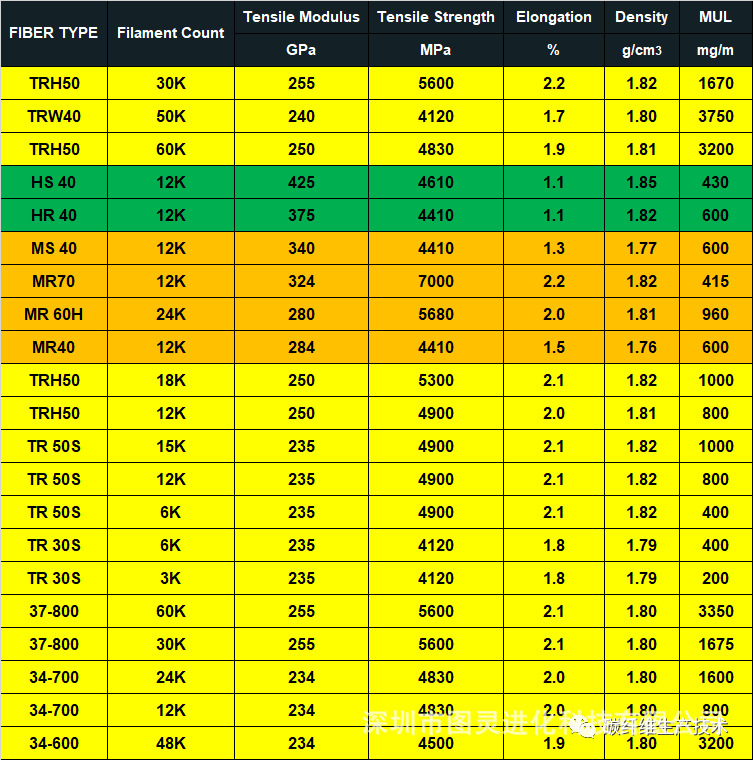

日本三菱原装3k 碳纤维具体详情

深圳市图灵进化科技有限公司隶属于广东省100强企业，2006年9月成立，资产总额近亿元，掌握了T300级、T700级千吨级技术和T800级、M30级百吨级技术，在关键技术、核心装备等方面具有自主知识产权。

 深圳市图灵进化科技有限公司自成立以来，累计销量碳纤维近万吨，占国产碳纤维市场销量的大部分。

产品在碳碳复合材料、复合电缆芯、压力容器、医疗器械，土木建筑等工业领域，体育休闲领域大规模使用。在航空航天，兵工业，核工业等国防军工领域试用评价良好，并在新能源汽车、轨道交通、风力发电，海洋工程等新兴领域具有广泛的应用。

 深圳市图灵进化科技有限公司坐落于中国广东——深圳经济特区，致力于为全世界提供包括碳纤维原丝研发、碳纤维生产、碳纤维复合材料制品研发一体化解决方案。现有碳纤维原丝产能13000吨，碳纤维产能5000吨，是一家实现千吨级纤维产业化生产的企业，是一家研发出干喷湿纺技术制备高性能碳纤维的企业，公司自主研发建成的全套高性能碳纤维原丝和碳化生产线，掌握了超大容量聚合、干喷湿纺、均质预氧化碳化等核心技术工艺和关键设备制造，并能批量规模化稳定生产SYT45、SYT49、SYT55级高性能碳纤维。

深圳市图灵进化科技有限公司在行业中率先通过ISO9001质量管理体系认证、ISO14001环境管理体系认证、OHSAS18001职业健康与安全管理体系认证和ISO10012计量检测体系认证。建有高性能纤维检测中心和新产品研发中心，并参与了碳纤维及原丝产品的国家标准的制定。

碳纤维（carbon fiber，简称CF），是一种含碳量在95%以上的高强度、高模量纤维的新型纤维材料。它是由片状石墨微晶等有机纤维沿纤维轴向方向堆砌而成，经碳化及石墨化处理而得到的微晶石墨材料。碳纤维“外柔内刚”，质量比金属铝轻，但强度却高于钢铁，并且具有耐腐蚀、高模量的特性，在国防军工和民用方面都是重要材料。它不仅具有碳材料的固有本征特性，又兼备纺织纤维的柔软可加工性，是新一代增强纤维。
碳纤维具有许多优���性能，碳纤维的轴向强度和模量高，密度低、比性能高，无蠕变，非氧化环境下耐超高温，耐疲劳性好，比热及导电性介于非金属和金属之间，热膨胀系数小且具有各向异性，耐腐蚀性好，X射线透过性好。良好的导电导热性能、电磁屏蔽性好等。
碳纤维与传统的玻璃纤维相比，杨氏模量是其3倍多；它与凯夫拉纤维相比，杨氏模量是其2倍左右，在有机溶剂、酸、碱中不溶不胀，耐蚀性突出。
2016年2月15日，中国突破日本管制封锁研制出高性能碳纤维。
组成结构

碳纤维
碳纤维是含碳量高于90%的无机高分子纤维。其中含碳量高于99%的称石墨纤维。碳纤维的微观结构类似人造石墨，是乱层石墨结构。 碳纤维各层面间的间距约为3.39到3.42A，各平行层面间的各个碳原子，排列不如石墨那样规整，层与层之间借范德华力连接在一起。
通常也把碳纤维的结构看成由两维有序的结晶和孔洞组成，其中孔洞的含量、大小和分布对碳纤维的性能影响较大。
当孔隙率低于某个临界值时，孔隙率对碳纤维复合材料的层间剪切强度、弯曲强度和拉伸强度无明显的影响。有些研究指出，引起材料力学性能下降的临界孔隙率是1%-4%。孔隙体积含量在0-4%范围内时，孔隙体积含量每增加1%，层间剪切强度大约降低7%。通过对碳纤维环氧树脂和碳纤维双马来亚胺树脂层压板的研究看出，当孔隙率超过0.9%时，层间剪切强度开始下降。由试验得知，孔隙主要分布在纤维束之间和层间界面处。并且孔隙含量越高，孔隙的尺寸越大，并显著降低了层合板中层间界面的面积。当材料受力时，易沿层间破坏，这也是层间剪切强度对孔隙相对敏感的原因。另外孔隙处是应力集中区，承载能力弱，当受力时，孔隙扩大形成长裂纹，从而遭到破坏。
即使两种具有相同孔隙率的层压板（在同一养护周期运用不同的预浸方法和制造方式），它们也表现处完全不同的力学行为。力学性能随孔隙率的增加而下降的具体数值不同，表现为孔隙率对力学性能的影响离散性大且重复性差。由于包含大量可变因素，孔隙对复合材料层压板力学性能的影响是个很复杂的问题。这些因素包含：孔隙的形状、尺寸、位置；纤维、基体和界面的力学性能；静态或者动态的荷载。
相对于孔隙率和孔隙长宽比，孔隙尺寸、分布对力学性能的影响更大些。并发现大的孔隙（面积>0.03mm2）对力学性能有不利影响，这归因于孔隙对层间富胶区的裂纹扩展的产生影响。
物理性质

碳纤维兼具碳材料强抗拉力和纤维柔软可加工性两大特征，
是一种的力学性能优异的新材料。碳纤维拉伸强度约为2到7GPa，拉伸模量约为200到700GPa。密度约为1.5到2.0克每立方厘米，这除与原丝结构有关外，主要决定于炭化处理的温度。一般经过高温3000℃石墨化处理，密度可达2.0克每立方厘。再加上它的重量很轻，它的比重比铝还要轻，不到钢的1/4，比强度是铁的20倍。碳纤维的热膨胀系数与其它纤维不同，它有各向异性的特点。碳纤维的比热容一般为7.12。热导率随温度升高而下降平行于纤维方向是负值（0.72到0.90），而垂直于纤维方向是正值（32到22）。碳纤维的比电阻与纤维的类型有关，在25℃时，高模量为775，高强度碳纤维为每厘米1500。这使得碳纤维在所有高性能纤维中具有最高的比强度和比模量。同钛、钢、铝等金属材料相比，碳纤维在物理性能上具有强度大、模量高、密度低、线膨胀系数小等特点，可以称为新材料之王。
碳纤维除了具有一般碳素材料的特性外，
其外形有显著的各向异性柔软，可加工成各种织物，又由于比重小， 沿纤维轴方向表现出很高的强度，碳纤维增强环氧树脂复合材料，其比强度、比模量综合指标，在现有结构材料中是最高的。 碳纤维树脂复合材料抗拉强度一般都在3500兆帕以上，是钢的7到9倍，抗拉弹性模量为230到430G帕亦高于钢；因此CFRP的比强度即材料的强度与其密度之比可达到2000兆帕以上，而A3钢的比强度仅为59兆帕左右，其比模量也比钢高。与传统的玻璃纤维相比，杨氏模量（指表征在弹性限度内物质材料抗拉或抗压的物理量）是玻璃纤维的3倍多；与凯芙拉纤维相比，不仅杨氏模量是其的2倍左右。碳纤维环氧树脂层压板的试验表明，随着孔隙率的增加，强度和模量均下降。孔隙率对层间剪切强度、弯曲强度、弯曲模量的影响非常大；拉伸强度随着孔隙率的增加下降的相对慢一些；拉伸模量受孔隙率影响较小。
碳纤维还具有极好的纤度（纤度的表示法之一是9000米长纤维的克数），一般仅约为19克，拉力高达300kg每微米。几乎没有其他材料像碳纤维那样具有那么多一系列的优异性能， 因此在旨度、刚度、重度、疲劳特性等有严格要求的领域。在不接触空气和氧化剂时，碳纤维能够耐受3000度以上的高温，具有突出的耐热性能，与其他材料相比，碳纤维要温度高于1500℃时强度才开始下降，而且温度越高，纤维强度越大。碳纤维的径向强度不如轴向强度，因而碳纤维忌径向强力（即不能打结）而其他材料的晶须性能也早已大大的下降。另外碳纤维还具有良好的耐低温性能，如在液氮温度下也不脆化。
碳纤维的化学性质与碳相识，它除能被��氧化剂氧化外，对一般碱性是惰性的。在空气中温度高于400℃时则出现明显的氧化，生成CO与CO2。 碳纤维对一般的有机溶剂、酸、碱都具有良好的耐腐蚀性，不溶不胀，耐蚀性出类拔萃，完全不存在生锈的问题。 有学者在1981年将PAN基碳纤维浸泡在强碱氢氧化钠溶液中，时间已过去30多年，它仍保持纤维形态。但其耐冲击性较差，容易损伤，在强酸作用下发生氧化，碳纤维的电动势为正值，而铝合金的电动势为负值。当碳纤维复合材料与与铝合金组合应用时会发生金属碳化、渗碳及电化学腐蚀现象。因此，碳纤维在使用前须进行表面处理。 碳纤维还有耐油、抗辐射、抗放射、吸收有毒气体和减速中子等特性 。
