S3-AD-1T-55A4B Тайвань TAIK оригинальные подлинные товары истинное эффективное значение токового передатчика

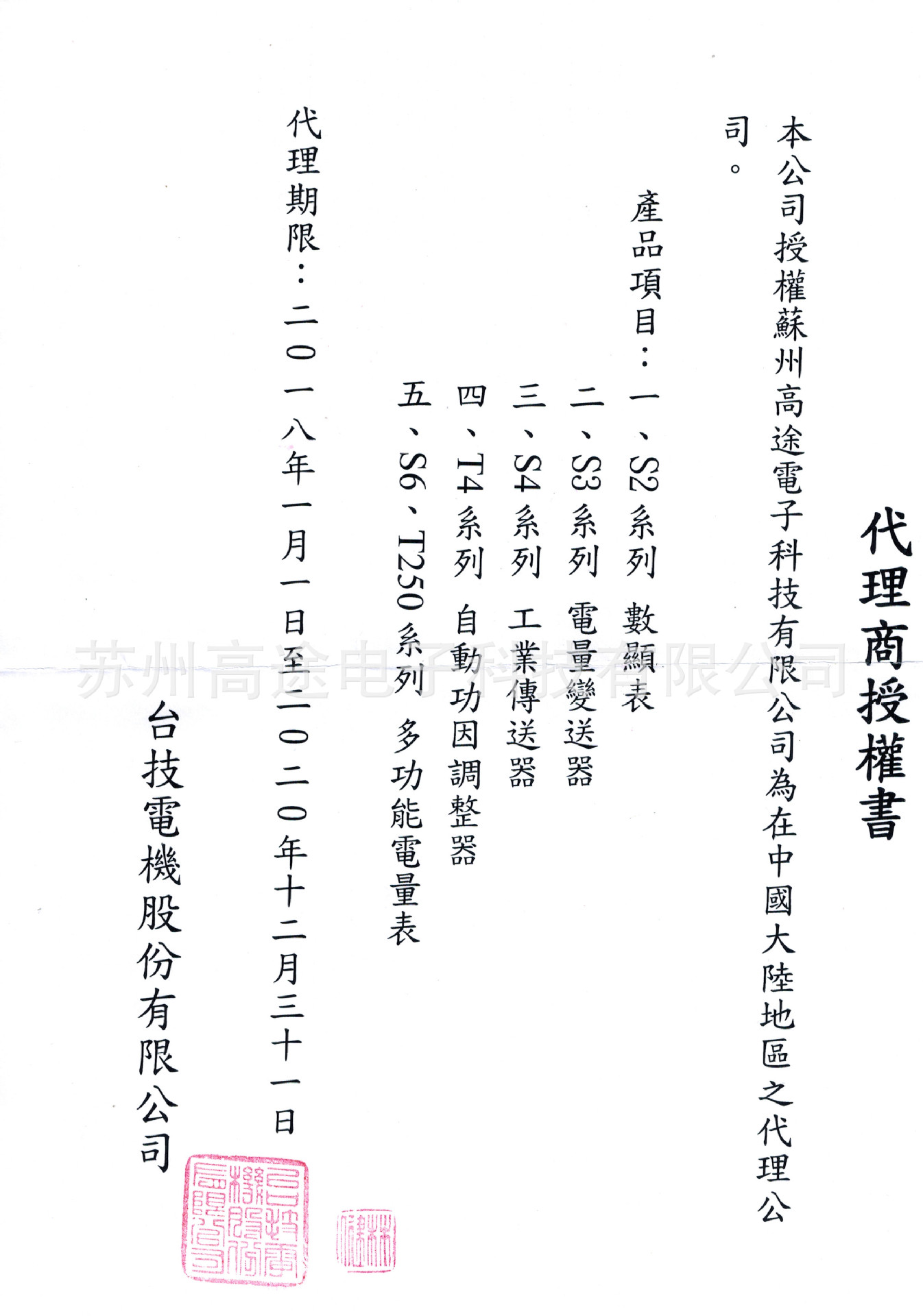

本公司代理原装台湾台技变送器。可开16%的税。

特长
■ 精确度±0.2%RO。
■ 具有长距离传送能力（4∽20mA,500Ω）
■ 可精确量测失真波形（S3-AD-1T）
■ 具有雷击波和突波的保护能力
■ 固定方式，符合DIN46277，可按装于35mm 之铝轨上
选型指定事项
S3-AD-1
S3-AD-1TS3-
AD-3
型号
S3-AD-1 1ø电流变送器（有效值）
S3-AD-3 3ø电流变送器（有效值）
S3-AD-1T 1ø电流变送器（真有效值）
输入范围
1:0~1A
5.0~5A
0：其他
输入频率
5:50~HZ±3HZ
6:60~HZ±3HZ
0:其它
输出范围
V1:0~1V A1:0~1mA
V2:0~5V A2:0~10mA
V3:1~5V A3:0~20mA
V4:0~10V A4:4~20mA
00:其他
工作电源
A:AC 110V C:DC 24V
B:AC 220V D:DC 48V
O:其他 E:DC 110V
输入、输出曲线图
制作规格
·输入
输入范围 输入负荷 输入频率 输入过载能力
0~1A
0~5A
≤0.1VA
50HZ±3HZ
or
60HZ±3HZ
3 倍额定 连续
10 倍额定10 秒
50 倍额定 1 秒
·输出
直流输出范围
输 出
负荷能力
输出阻抗 输出纹波 响应速度
0~1V
0~5V
0~5V
0~10V
≥1KΩ ≤0.05Ω
0~1mA 0~10KΩ ≥20MΩ
0~10mA 0~1000Ω
0~20mA
4~20mA
0~500Ω
≥5MΩ
≤0.5%PO.
(peak)
≤400mS.
0~99%
精确度……………………………………………………………±0.2%满量程
补助电源…………………………………………AC 110V±15%，50/60HZ
AC 220V±15%，50/60HZ
DC24V，48V ，110V ，±15%
电源负荷………………………………………………………≤2.5V,≤DC3W
电源变动影响………………………………………………………≤0.1%RO.
波形变动影响……………………………………≤0.2%RO.第三谐波30%时
（ S3 -A D -1 T）
输出负荷影响………………………………………………………≤0.05%RO.
电磁干扰影响…………………………………………………0.2%RO.,400A/米
满量程调整范围………………………………………………………≥5%RO.
归零调整范围…………………………………………………………≥1%RO.
使用温度环境……………………………………………………………0~60℃
贮存温度环境…………………………………………………………-10~70℃
温度系数…………………………………………≤100PPM from o to 60℃
使用湿度环境…………………………………………………………………95%
隔离能力…………………………………………………输入/输出/电源/外壳
绝缘阻抗……………………………………………………≥100MΩ，DC500V
耐压………………………………………………………输入/输出/电源/外壳
AC2.6KV,60HZ,1 分钟
突破保护………………………………………………………5KV，1.2×50μS
Common mode & differential mode
依据…………………………………………Designed to comply with IEC688
安全要求………………………………………………………IEC414，BS5458
外形尺寸…………………参考第13 页，S3-AD- 1，S3- AD-1T 图01
S3-AD-3 图02
接线图………………………………参考第13 页，S3-AD-1，S3-AD-1T 图A1
S3-AD-3 图A4
输出信号
(V)(mA)
5 20
3 12
1 4
0 2.5 5(A)
0 0.5 1(A)
输入信号
交流电流变送器S3-AD
系列
