Ультратонкий высоковольтный модуль, высоковольтный генератор, инвертор в упаковке, малый размер, высокая выходная мощность 400KV

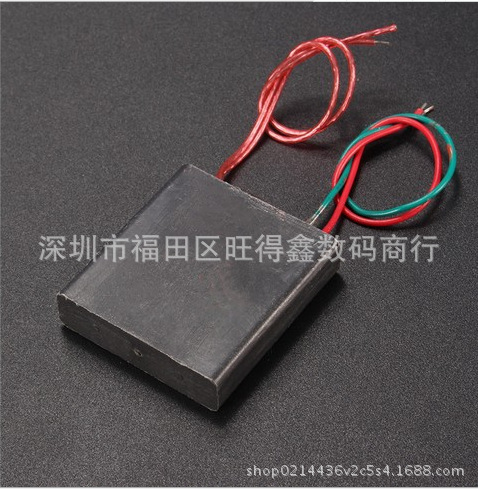

模块型号：HX-GBPG

实物体积：长4.2X宽3.8X厚1厘米

（该尺寸为精准游标卡尺测量，可能与普通测量略有偏差

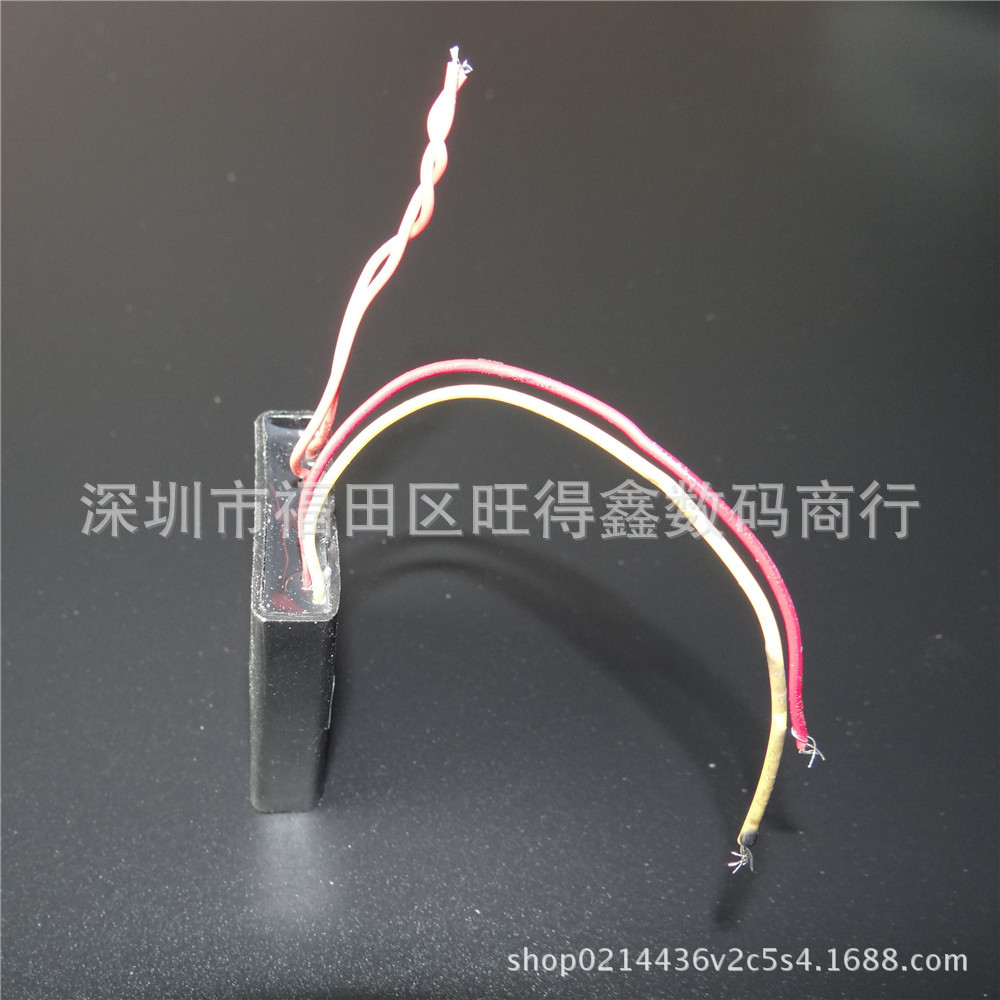

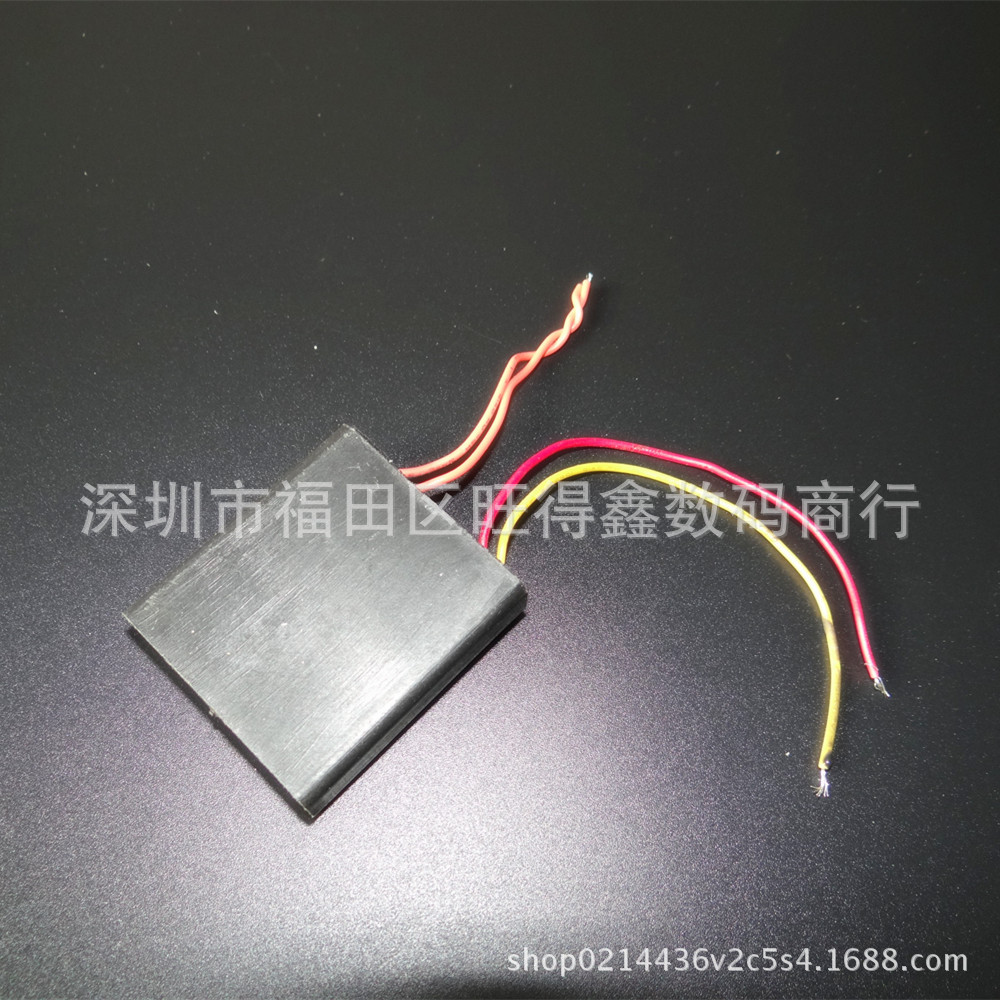

 注：输入线红正绿负或者是红正黄负，线颜色随机发。

模块使用方法：

将高压线端两级距离固定在1厘米左右

输入端接3.7V-6V电源即可工作

此模块为科学小制作用高压逆变器 变压器/升压器的成品模块，输入端输入DC3.7V-7.4V电压后可在输出端得到万伏左右的直流高压（约2-5厘米的电弧），

可作为中学科普实验、电子仪器、负离子发生器、科学小制作时的高压源使用。

模块使用特斯拉线圈原理制作而成，输出高压脉冲电流，体积小，效率高，

外围电路简单���只需接上开关，电池即可）放电强度猛烈。

关于输入电源：可以使用单节3.7V锂电池或两节串联，如18650电池，闲置的手机电池（要去掉保护板，建议容量在2000mAh以上）或镍镉/镍氢电池组、4V或6V铅酸蓄电池等（6V电池可达到最佳效果）

模块使用注意事项：
1、高压模块应避免高压空载时通电使用，通电前必须调整好高压线端合适距离，高压线拉弧距离与使用的电池电压及容量成正比。

2、测试电弧距离时要由短向长实验，通电时严禁超出最长拉弧距离，由于高压能量无法释放，极易损坏模块。

3、模块的功率大，内部不宜散热，所以不可长时间工作。

4、判断电池容量是否能驱动输出最大功率的办法是测量拉弧时的电池电压。如果在6V左右就可以输出最大功率。

5、小容量的锂电两节串联为7.2V，在拉弧状态测量电压已经跌到4V左右了，容量越小电压拉的越低。所以建议用2000MA以上的锂电，有条件最好配4000MA以上的电池。
