Заводской оригинальный зажигатель 12В импульсный высоковольтный пакет генератора повышающий модуль

此

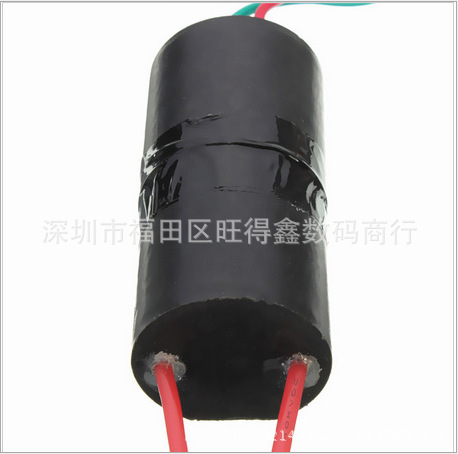

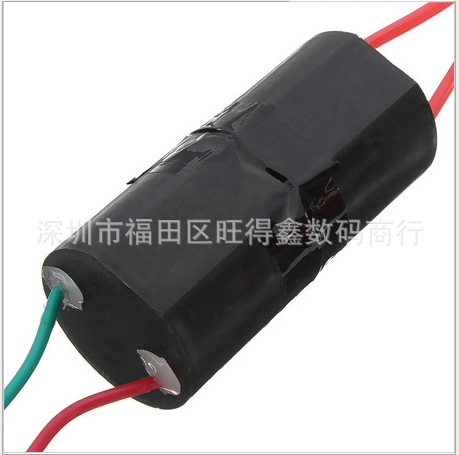

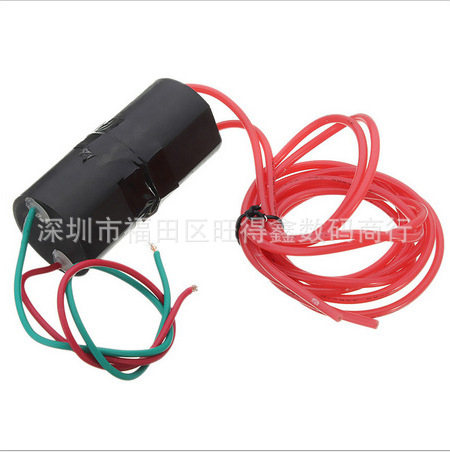

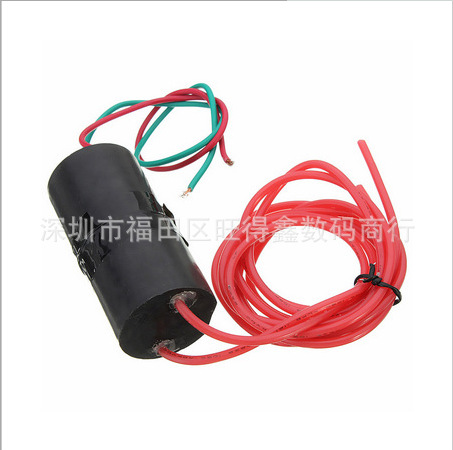

模块为科学小制作用高压逆变器，变压器/升压器的成品模块输入端输入DC6V-12V电压后可在输出端得到几万伏左右的直流高压可作中学科普实验、电子仪器、负离子发生器、科学小制作时的高压源使用模块使用特斯拉线圈原理制作而成，输出高压脉冲电流，体积小，效率高外围电路简单（只需接上开关，电池即可）放电强度猛烈。

模块型号：HX-12VDY

实物体积：长69.5mmX直径33.5mm平面直径32mm

（该尺寸为精准游标卡尺测量，可能与普通测量略有偏差）

输入电压：6V-12V

输入电流：0.5A-1A

输入线长：25厘米左右

高压型式：脉冲直流型

输出电压：500KV左右（使用时请注意安全）

输出电流：0.005A

输出线长：92厘米左右

高压两极放电距离：1厘米-4厘米

      关于输入电源：可以使用单节3.7V锂电池或两节串联，如18650电池，闲置的手机电池（要去掉保护板，建议容量在2000mAh以上）或镍镉/镍氢电池组、6V或12V铅酸蓄电池等（6V电池可达到最佳效果）

模块工作时的放电效果和输出电压是与输入有关的，输入电压低输出就低，相对的拉弧距离就短，如果想让模块达到最佳效果请按正常的使用方法去操作模块！

1、高压模块应避免高压空载时通电使用，通电前必须调整好高压线端合适距离，高压线拉弧距离与使用的电池电压及容量成正比。

2、测试电弧距离时要由短向长实验，通电时严禁超出最长拉弧距离，由于高压能量无法释放，极易损坏模块。

3、模块的功率大，内部不宜散热，所以不可长时间工作。

4、判断电池容量是否能驱动输出最大功率的办法是测量拉弧时的电池电压。如果在6V左右就可以输出最大功率。

5、小容量的锂电两节串联为7.2V，在拉弧状态测量电压已经跌到4V左右了，容量越小电压拉的越低。所以建议用2000MA以上的锂电，有条件最好配4000MA以上的电池
