Поставка с завода, антенна PKE индукции 125kHz для внедорожников, кнопка старт, антенна для багажника



产品由一个高Q值磁棒天线和一个高压电容组成，并用硅胶密封在塑胶外壳里的一个中低频高电压谐振模块，经20道工艺，6道完整检测而成。主要用于中低频信号的发射，谐振频率范围：20K-200KHz。



具有穿透力强、无障碍传输，同时具有防震、抗寒等特性，即插即用；



广泛用于汽车、电动车智能锁；智能家居门禁；智能付费系统；水下作业、潜水装置的信号传输中。



所有材料均符合ROHS和REACH检测要求。



产品型号：LF75M351J-125K-CW:





A  参数	B  参数	C  参数	D  参数	Unit
100±0.5	19.5±0.3	10.0±0.2	150±50	mm

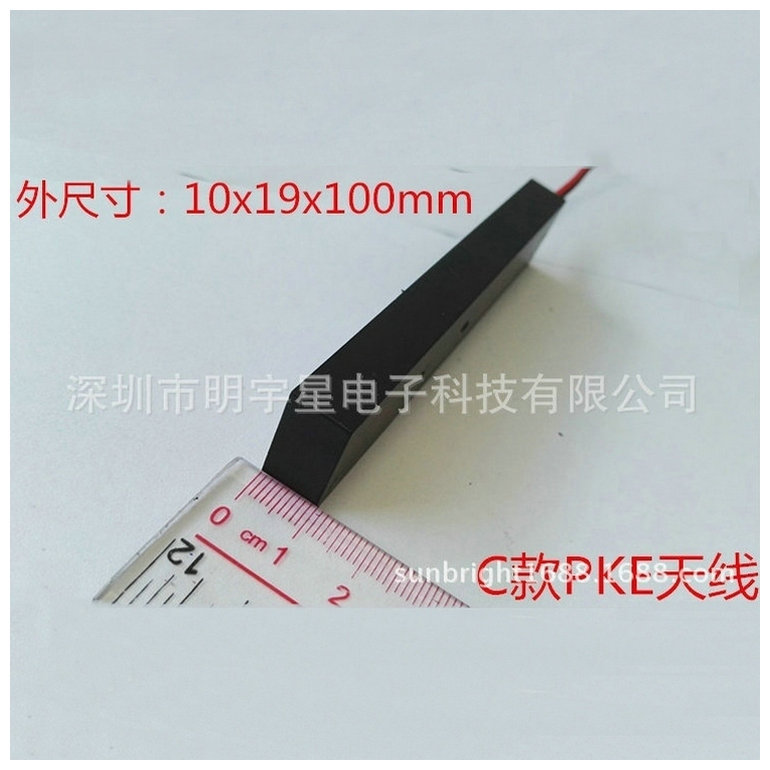

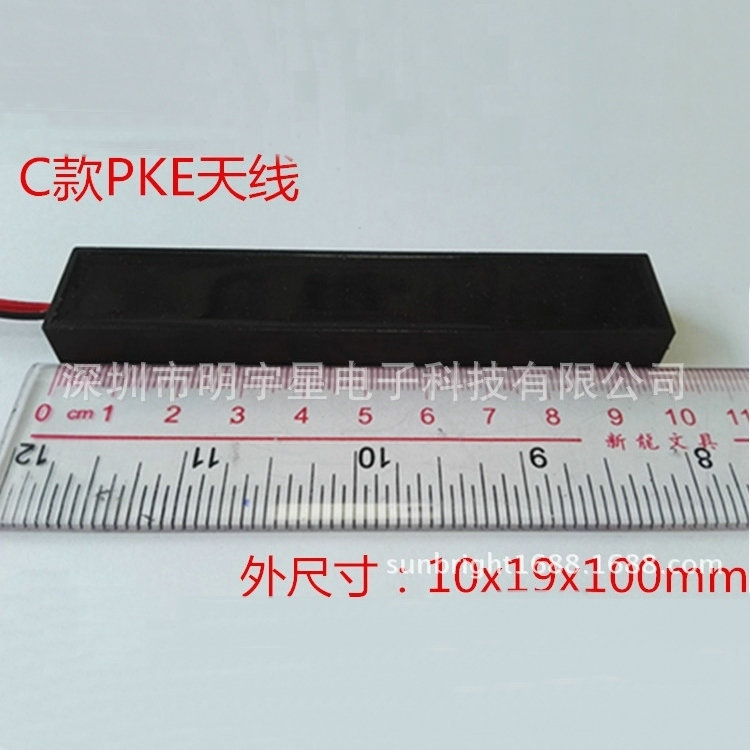

产品型号	LF75M351J-125K-C	外形尺寸	A10x19.5x100mm
谐振频率	125KHz±2%	感应距离	≤4.5M
标称感量	345uH±5%	品质因数	Q≥180
匹配电容	4.7nF	密封方式	树脂
配线规格	150mm22#2468并线	耐温等级	-40~85℃



 *可按客户要求定制不同长度的配线和不同插头或不同功率的天线





根据发射功率、感应距离要求不同，我们选择不同的L/C参数，匹配到理想的频率参数，达到效果、效率最好的状态。



125KHz配频参数表：



电容C1参数(pF)	电感L1参数(uH)	谐振频率	产品型号
682J	238	125KHz	LF75M241J-125K-CC
472J/CBB	345	125KHz	LF75M351J-125K-CC
472J/D322J	345	125KHz	LF75M351J-125K-CF
332J/CBB	491	125KHz	LF75M491J-125K-CF
332J/D322J	491	125KHz	LF75M491J-125K-CC



注：1、除以上型号外，其他参数可按客人要求定制，包括不同频率，不同的线长，不同端子，不同的外壳等;



      2、还可以根据客户的要求匹配不同品牌、工业等级的电容。





1、Q值高,发射距离远；



2、温差频点漂移小，一致、稳定性好；



3、信号覆盖广，无盲区；



4、防震、抗寒、耐温性能好。



使用说明：



1、因低频发射方向性较强，且存在些许的盲区，接收端一般采用3D三维立体感应天线，也可以用单轴PKE天线，按X、Y、Z布局，以纵横交错的安装方式，确保信号可靠接收。



2、金属会弱化磁场，会引起电感量和Q值的改变，随之谐振频率改变，从而导致感应距离改变，在安装使用中尽量远离金属体。





1、用在汽车PEPS系统、一键启动，舒适进入系统上；



2、用在摩托车、电动车，物流运输车辆的智能开锁，防盗装置上；



3、路边停车场、公共收费系统的自动感应装置中；



4、智能家居、门禁，监视系统，办公自动化等智能感应装置中；



5、用于畜牧管理、训养，宠物防犯产品中。





A款PKE低频发射天线：LF50M351J-125K，感应距离0-3.0M



B款PKE低频发射天线：LF65M491J-125K，感应距离0-4M

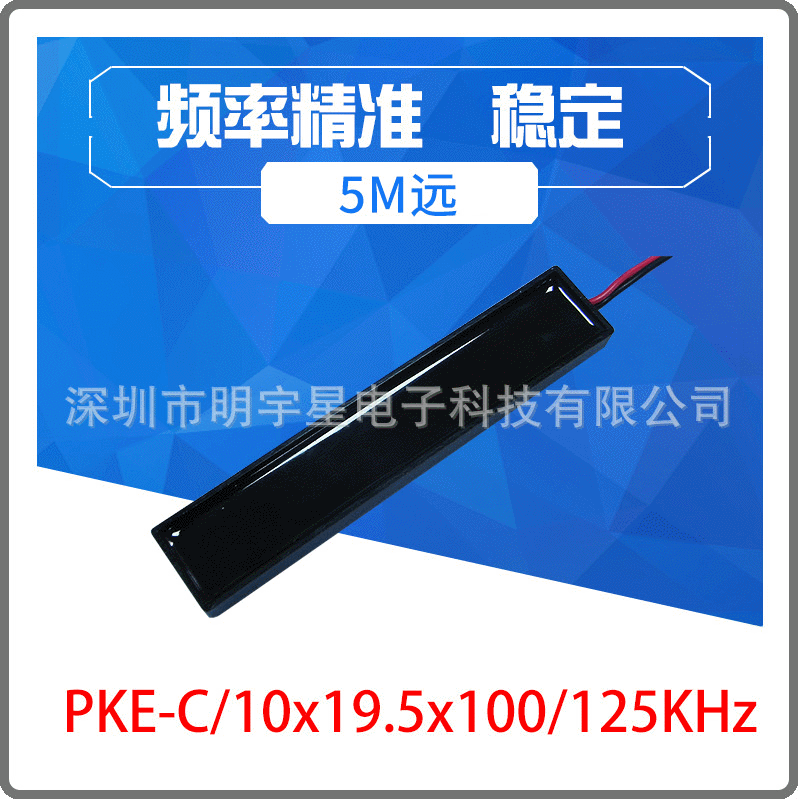

C款PKE低频发射天线：LF75M491J-125K，感应距离0-4.5M



D款PKE低频发射天线：LF84M351J-125K，感应距离0-5.0M



PKE-D/21.8KHz展示：

PKE-E:

PKE-A/B/C/D/E/F展示：

A/B/C/D/E/F六款PKE天线外壳，也可以按客人要求开模定制外壳
