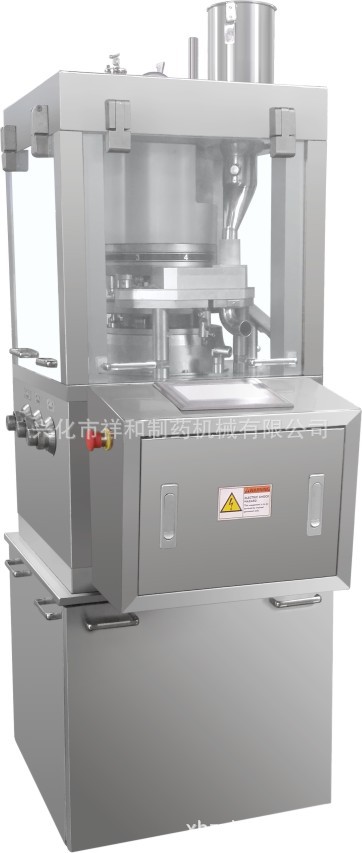

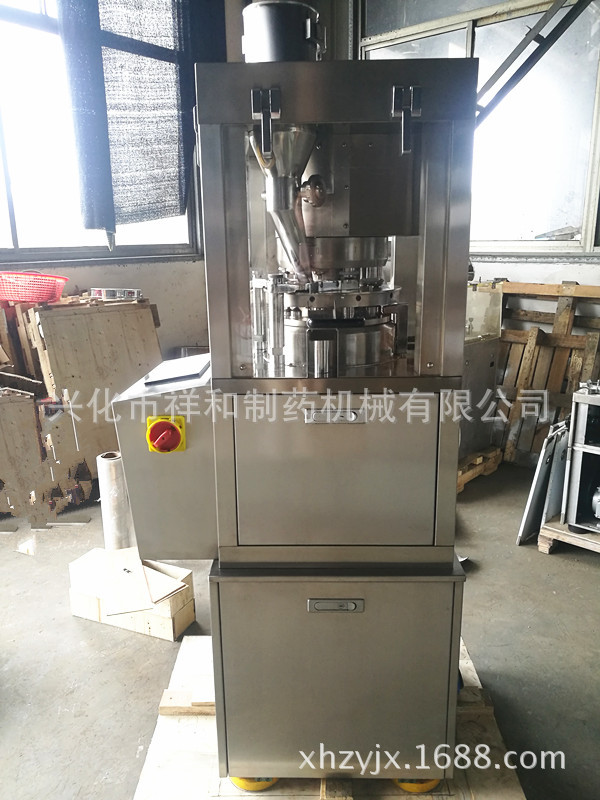

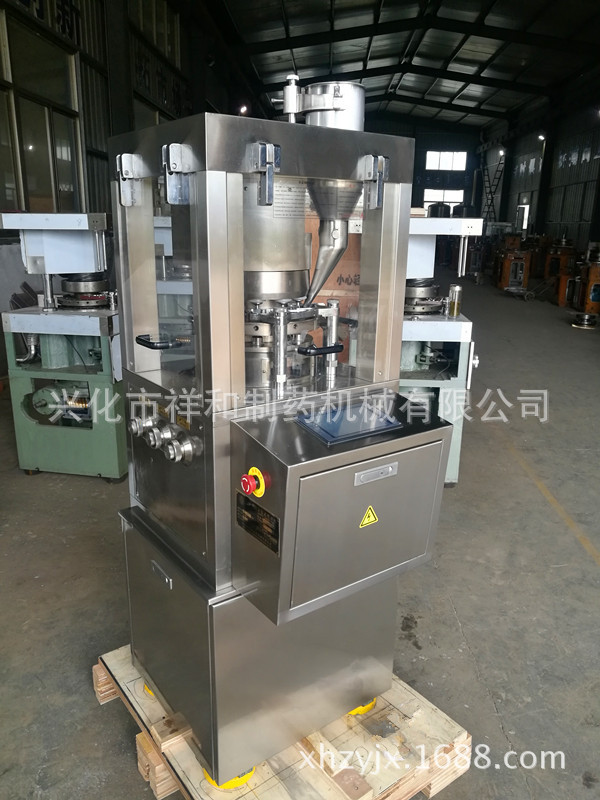

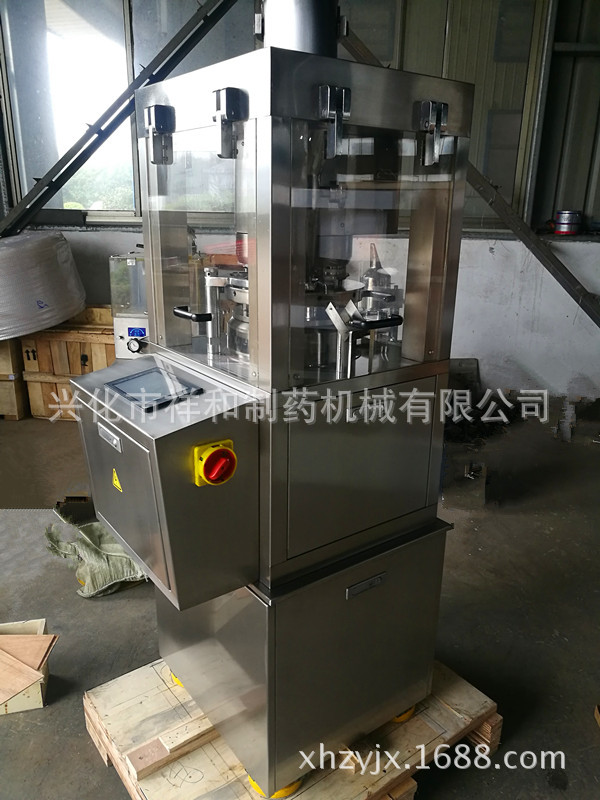

ZPS8旋转式压片机、PLC旋转式压片机

ZPS8旋转式压片机、PLC旋转式压片机是我公司新开发的一款小型实验用压片机,用于将颗料状原料压制成各种片剂。它主要用于制药业的片剂生产，同时适用于化工、食品、电子等工业部门。外围罩壳为全封闭形式，材料采用不锈钢，内部台面用不锈钢材料，转台表面经过特殊处理，能保持表面光泽与防止交叉污染，符合GMP要求。装有透明玻璃的门窗，能清楚观察压片的状态，并且能全部打开，易于内部清理和保养。

冲模数（付）	8
大压片压力（千牛）	80
大压片直径（毫米）	25
大填充深度（毫米）	15
大片剂厚度（毫米）	8
转台转速（转/分）	14-36
生产能力（万片/时）	17280
机电（千瓦、转/分、伏/赫）	4、1400、380/50
外形尺寸（毫米）	1500*1300*1650
主机重量（公斤）	1000







工作原理和结构特征



1、本机传动：电动机（由变频器无级调速）→带轮传动→蜗杆传动→由主轴带动转台旋转。

2、本机的制片工艺流程为加料、充填、压片和出片，由四道程序连续

进行。

3、本机工作时，转台带动8付冲模作顺时针运转，上下冲模沿曲线轨道作升降运动，并通过压轮来完成压力动作。

4、上下压轮装置采用滚动摩擦，有利于减少工作阻力，降低功率损耗。

5、压力轮的安全卸荷装置在下压轮轴上由弹簧平衡，其工作压力由弹簧套调整,超压时会自动卸荷,这样有利于压力稳定，减少冲击和震动，又起到保护冲杆的作用。

6、充填、片厚和转速等各部分调节控制机构均实行集中控制,易于操作。

7、本机采用封闭式浸油润滑的蜗杆、蜗轮传动，以减少功率损耗，延长其使用寿命。

8、本机的外围部件采用全封闭结构，又使密封的压制室和驱动机构完全分开，可防止粉尘飞扬且避免了油污的交叉污染。

9、本机配置单独高效的吸尘设备，吸尘效率高，确保机器正常运行。

构 造 说 明



1、上压轮架及外围封闭装置：本装置在机器的上半部，台板上设有两根圆形支柱支撑，形成能抵御压片时冲杆上压轮的压实反力且构成窗式封闭空间的压制室。当上压轮承受的反力大于所设定的工作压力时，其主压轮偏心距组成的力矩大于压缩弹簧和杠杆所组成的平衡力矩，则弹簧将被压缩，并使上压轮让开起到卸荷作用，有效地避免冲杆的超压损坏，以便操作者检查故障和及时调整工作压力。调整压力时需打开操作面板对面的后门，然后根据需要调节弹簧套内弹簧的预紧力，达到设定压力的目的。

2、加料斗和月形栅式加料器为主要供料装置。安装加料器时应注意其底面与转台间隙为0.03—0.1毫米，料斗、粉量调节是在工作室内右上部用两个滚花旋钮—向右旋转料斗往下，反则向上，用以调节料斗的高度来控制粉的流量，其调节的依据是不使加料器内部的粉积蓄量溢出，调整后应将侧面的滚花螺钉旋紧。

3、转台和上轨道装置：转台是本机工作的主要零件，工作时必须顺时针旋转，以免下冲杆损坏下轨道。上轨道装置相当于一个圆柱凸轮，工作时上冲尾部的槽沿轨道的凸缘作预定的升降运动。

4、主体和下轨道装置：下轨道是分块式平面凸轮，它使下冲杆工作时沿着其作升降运动，在下行轨的出口处有一圆形装卸下冲用的垫块。（本机下轨道可在主体下部直接装拆。）主体是本机支承转台重力和抗御传动蜗轮轴向力的主要零件。本机采用主轴带动转台的传动方式，故在主体中心孔内安装有四档轴承。主体一侧作为下压轮支撑，并设有片厚调节装置。

5、传动装置：本装置主要由电机通过三角皮带驱动蜗杆转动，再由蜗杆带动蜗轮及主轴转动，从而达到转台做回转运动的目的。

6、电器装置：本机电源是380V三相四线制，主要原理及操作程序请阅读使用说明。

冲 模 安 装



冲模安装前应开启操作面左侧的边门，装上试车手轮，然后将转台的工作面、上下冲杆孔、冲模孔和所需安装的冲模擦拭干净，然后按下列步骤进行安装：

1、冲模的安装：转台上冲模固紧螺钉逐件旋出到转台外圆并相平，以避免冲模装入时与螺钉头部相互干扰。冲模与孔是过渡配合，故冲模须放平再用打棒由上孔穿入，并用手锤轻轻敲入，以冲模孔与平面不高出转台工作面为合格，然后将螺钉固紧，若要更换冲模、拆下冲模时可用本机专用的中模拆卸器。

2、上冲杆的安装：将上轨道的嵌舌往上翻起，可在冲杆尾部涂些植物油，再逐件插入转台内，注意冲杆头部进入冲模孔后，其上下、移动均应灵活自如，否则就必须检查冲模质量是否符合要求，上冲杆安装完毕后必须将嵌舌翻下。

3、下冲杆的安装：打开操作台前的前门，拆下在主体面上装卸下冲杆用的垫块，即可装入下冲杆，装妥后必须将垫块复原。

4、冲模全部安装完毕后，按正常运转方向盘动试车手轮，将转台顺时针旋转1—2周，观察上下冲的运行情况，不可有碰撞和硬磨擦现象。
